打印调试方法

📎 原始文档：https://www.kdocs.cn/l/cfHx0Z3MGB6q 打印调试方法

调试方法

芯片调试主要采用uart串口调试方法

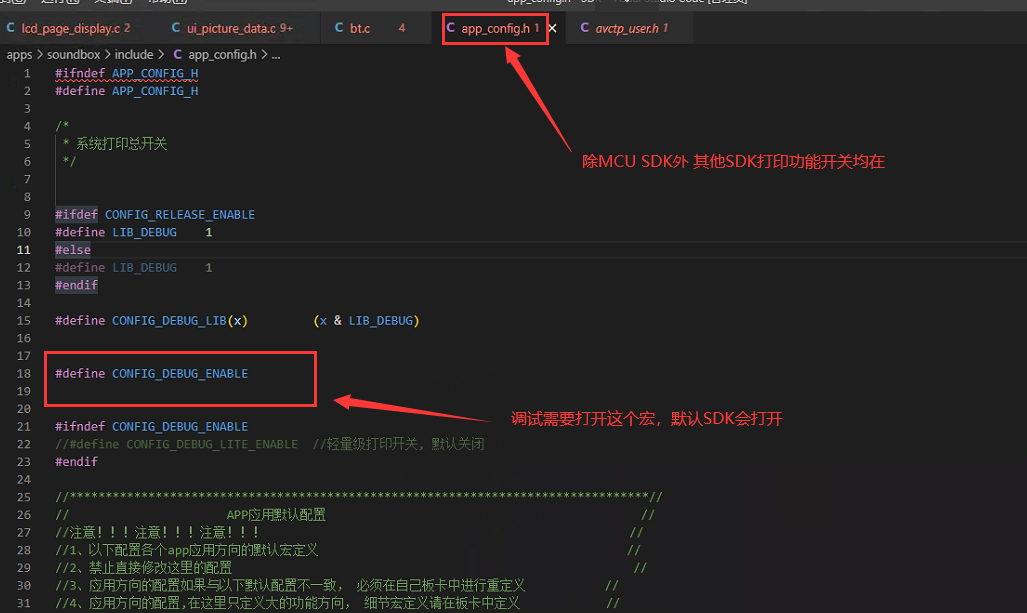

打开打印功能

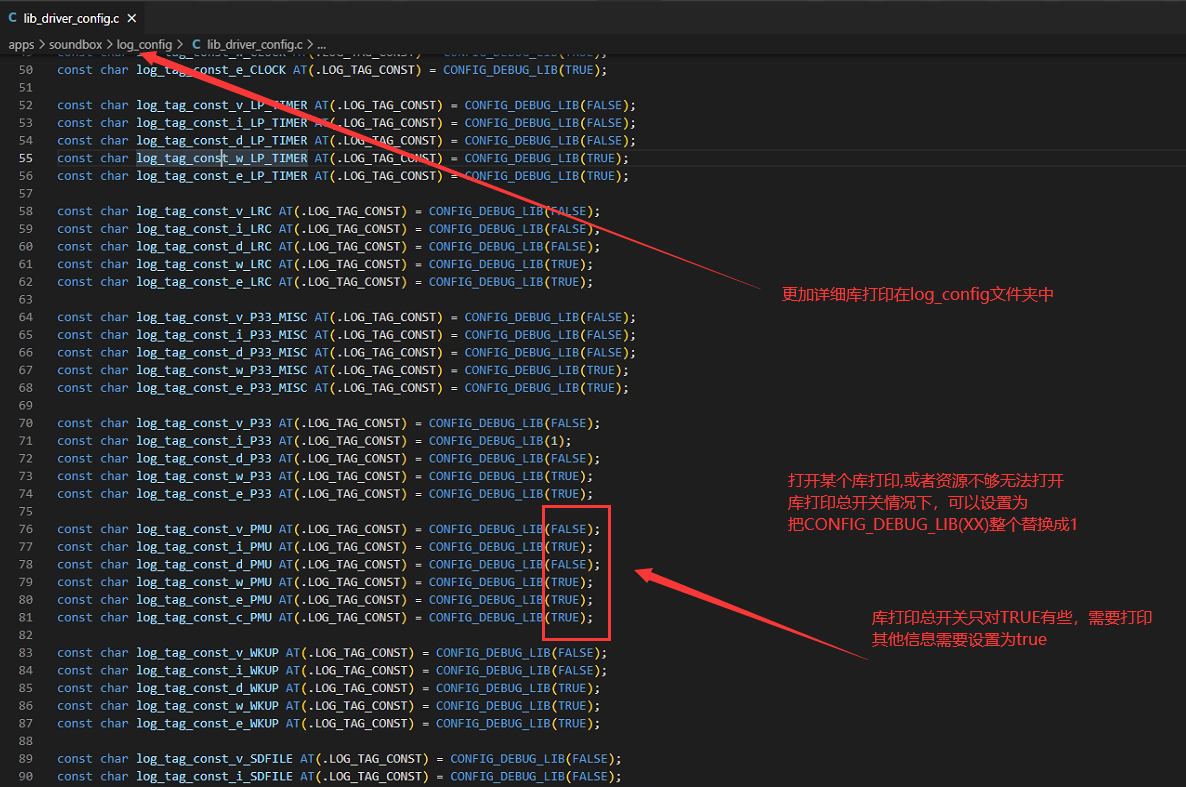

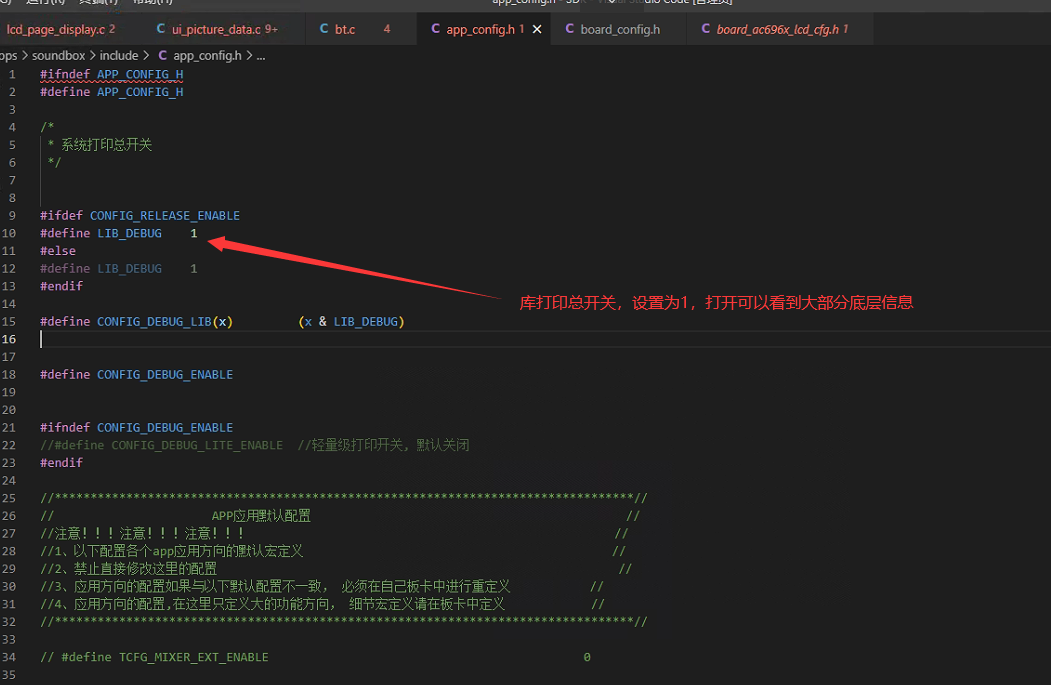

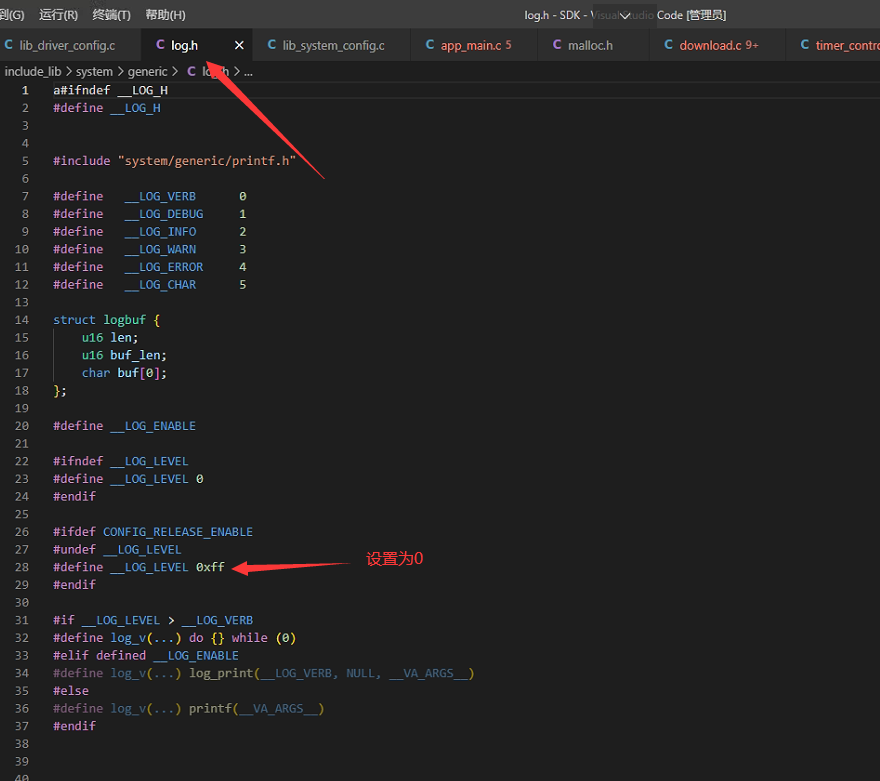

获取更详细底层打印信息，打开库打印

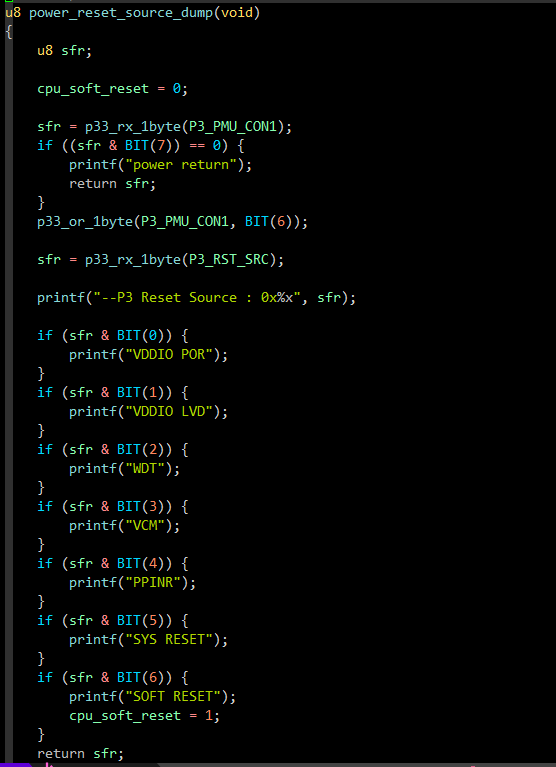

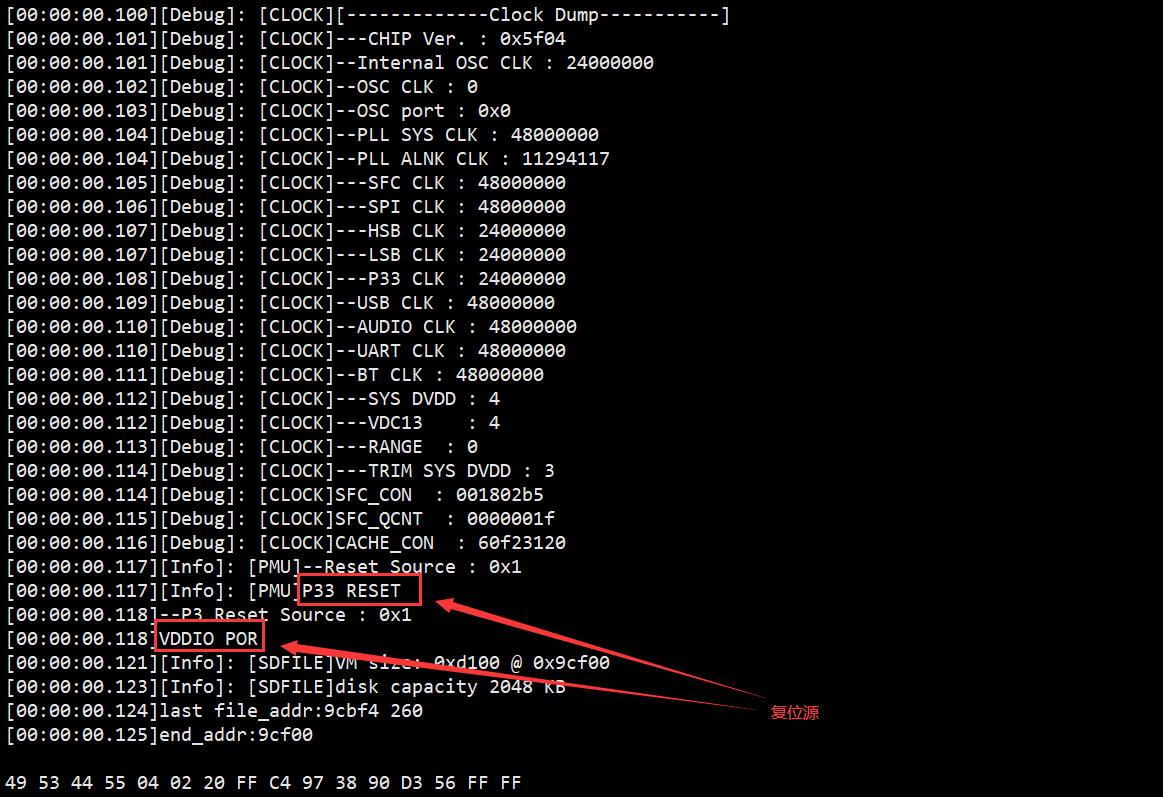

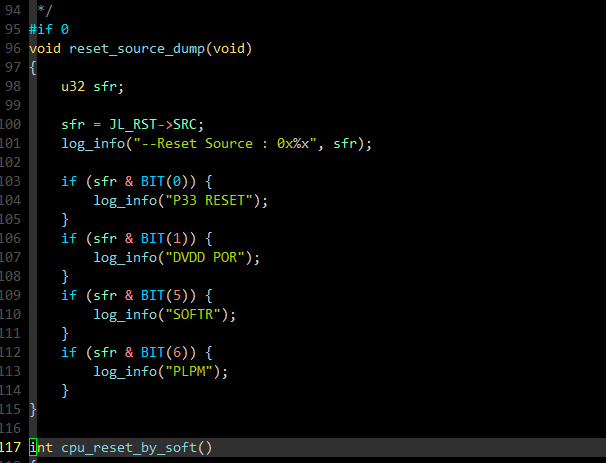

复位类型系统复位的原因包括两种，第一种为系统复位源，第二种为自定义的复位源，例如断言软复位、异常软复位，是系统复位源的扩展，提供扩展信息、调试功能等

enum RST_REASON {
/*主系统*/
MSYS_P11_RST, //P11 复位
MSYS_DVDD_POR_RST, //DVDD 上电
MSYS_SOFT_RST, //主系统软件复位
MSYS_P2M_RST, //低功耗唤醒复位(softoff advance && deepsleep)
MSYS_POWER_RETURN, //主系统未被复位
/*P11*/
P11_PVDD_POR_RST, //pvdd 上电
P11_IVS_RST, //低功耗唤醒复位(softoff legacy)
P11_P33_RST, //p33 复位
P11_WDT_RST, //看门狗复位
P11_SOFT_RST, //软件复位
P11_MSYS_RST, //主系统复位 P11
P11_POWER_RETURN, //P11 系统未被复位
/*P33*/
P33_VDDIO_POR_RST, //vddio 上电复位(电池/vpwr 供电
P33_VDDIO_LVD_RST, //vddio 低压复位、上电复位(电池/vpwr 供电)
P33_VCM_RST, //vcm 高电平短接复位
P33_PPINR_RST, //数字 io 输入长按复位
P33_P11_RST, //p11 系统复位 p33，rset_mask=0
P33_SOFT_RST, //p33 软件复位，一般软件复位指此系统复位源，所有系统会直接复位。
P33_PPINR1_RST, //模拟 io 输入长按复位，包括 charge_full、vatch、ldoint、vabt_det
P33_POWER_RETURN, //p33 系统未被复位。
//SUB
P33_EXCEPTION_SOFT_RST, //异常软件复位
P33_ASSERT_SOFT_RST, //断言软件复位
};

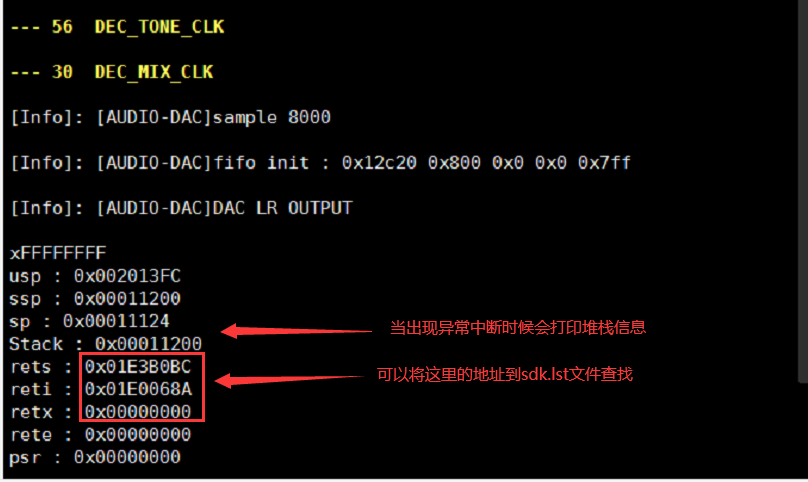

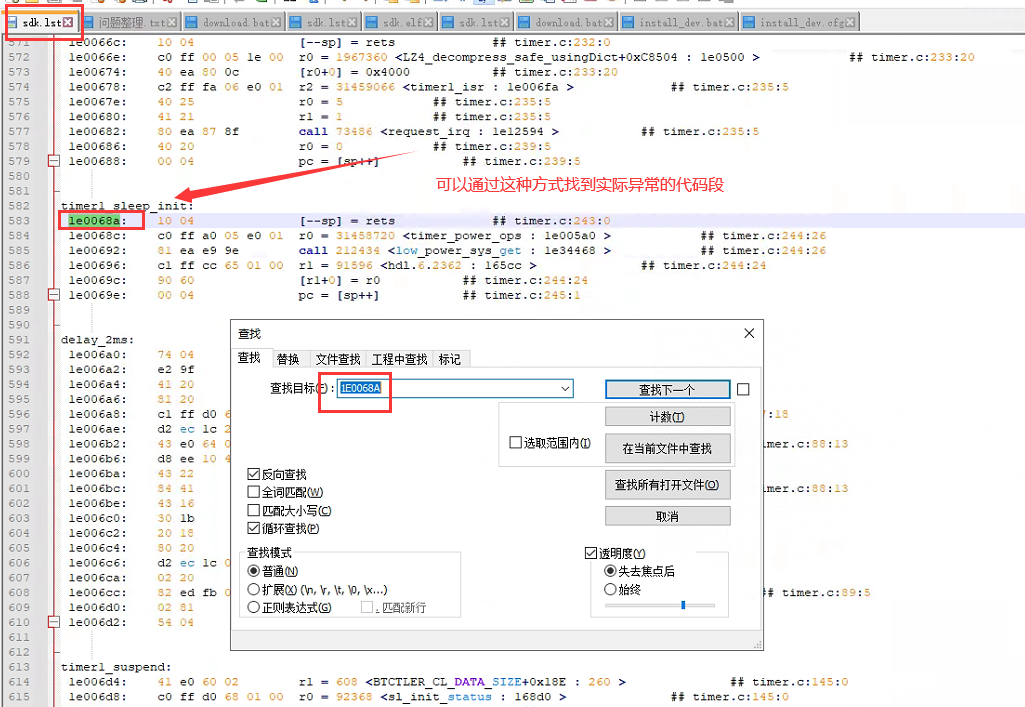

5. 异常复位基础调试方法首先先通过复位源分析排除掉硬件复位可能性，软件分析方法如下

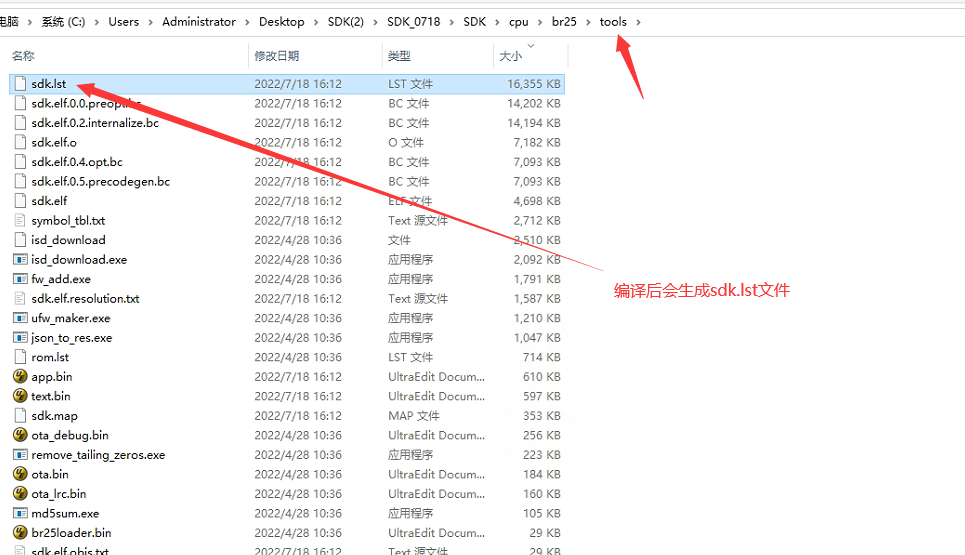

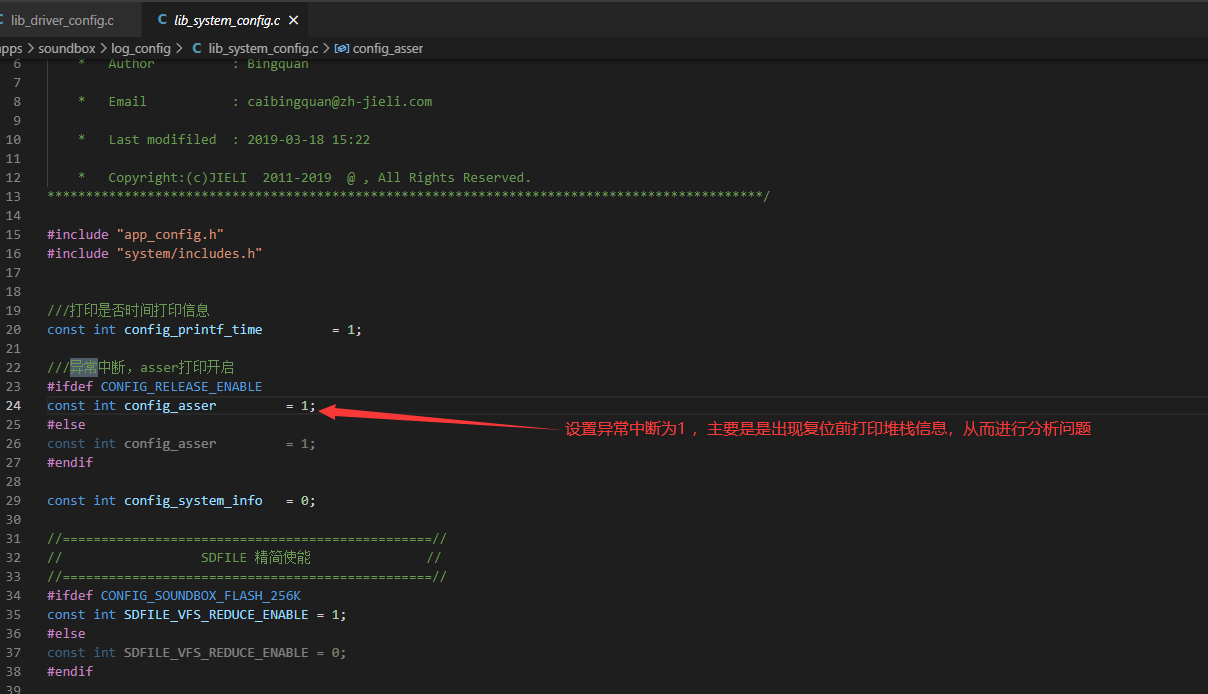

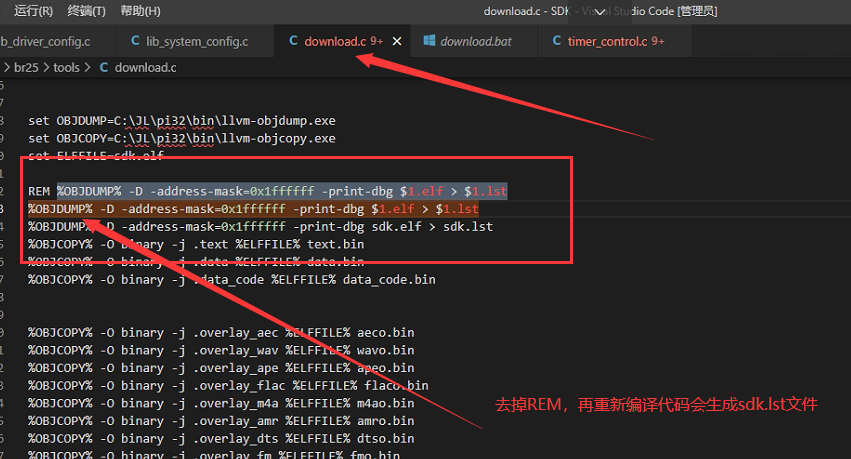

1、需要打开打印功能、库打印、异常中断功能、反汇编功能

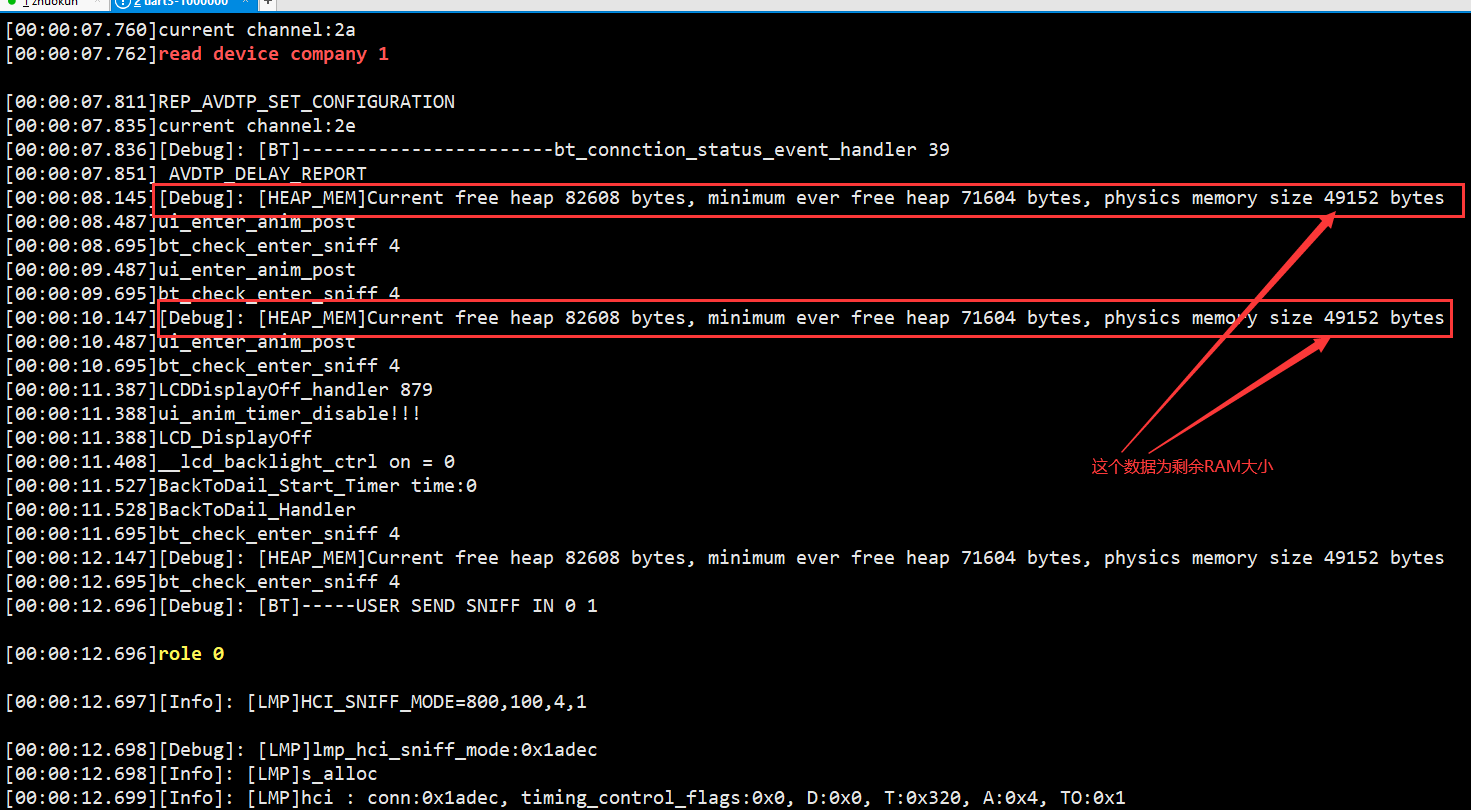

6. 打印RAM资源

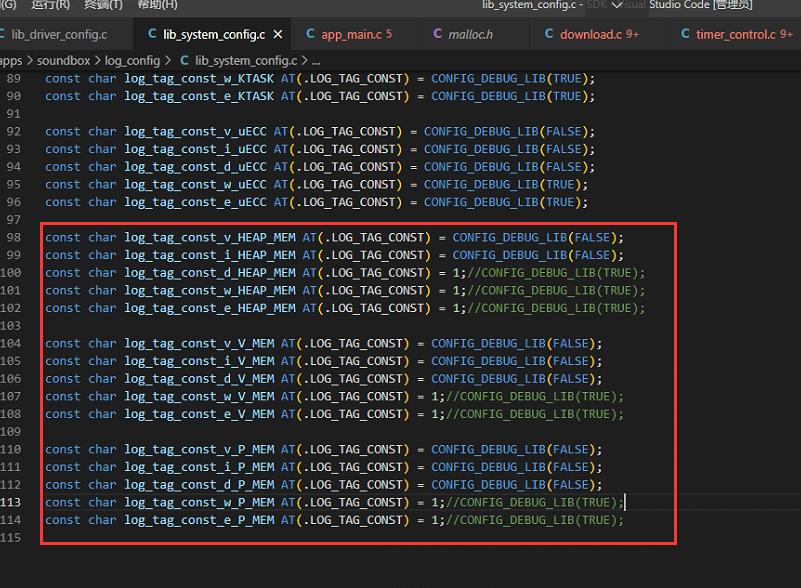

打开库打印总开关或者按照下图打开打印

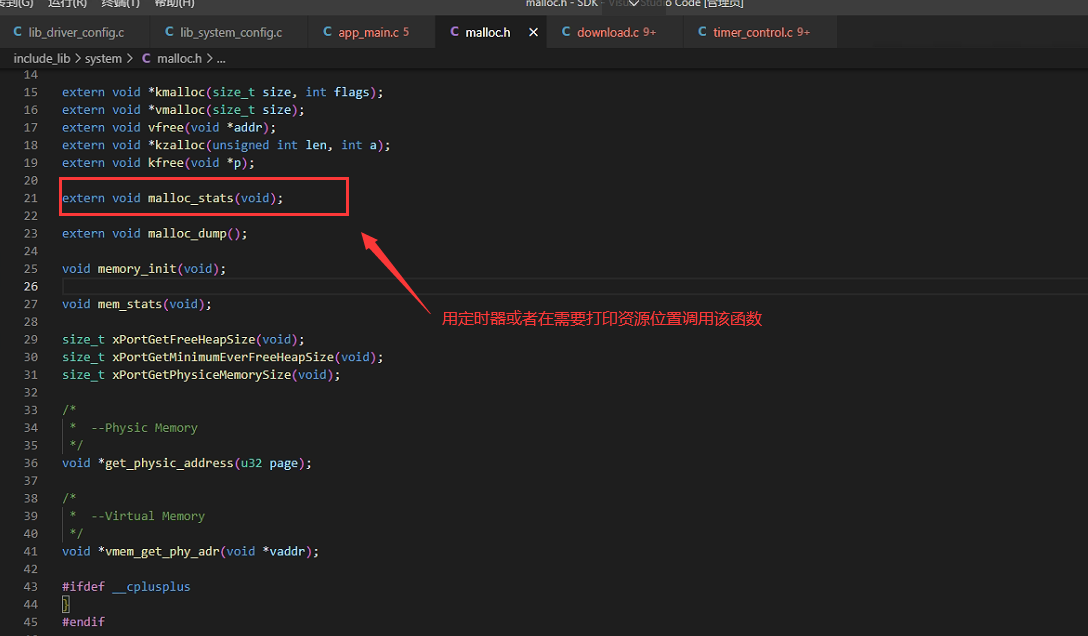

696、695 调用mem_stats 接口打印内存信息 7.打印定时器占用情况
CON寄存器为0，说明没有被占用

printf("JL_TIMER0->CON = %x ,JL_TIMER1->CON = %x ,JL_TIMER2->CON = %x ,JL_TIMER3->CON = %x ,JL_TIMER4->CON = %x ,JL_TIMER5->CON = %x \n",JL_TIMER0->CON,JL_TIMER1->CON,JL_TIMER2->CON,JL_TIMER3->CON,JL_TIMER4->CON,JL_TIMER5->CON);

8.打印引脚状态

void user_printf_portA(u8 bitnum)  //打印pa脚，如果需要打印别的脚修改对应寄存器就可以
{
        r_printf("portA%d:DIR-%d,PU-%d,PD-%d,DIE-%d,OUT-%d,IN-%d\n",
            bitnum,
            (JL_PORTA->DIR&BIT(bitnum))?1:0,
            (JL_PORTA->PU &BIT(bitnum))?1:0,
            (JL_PORTA->PD &BIT(bitnum))?1:0,
            (JL_PORTA->DIE&BIT(bitnum))?1:0,
            (JL_PORTA->OUT&BIT(bitnum))?1:0,
            (JL_PORTA->IN &BIT(bitnum))?1:0
        );
}

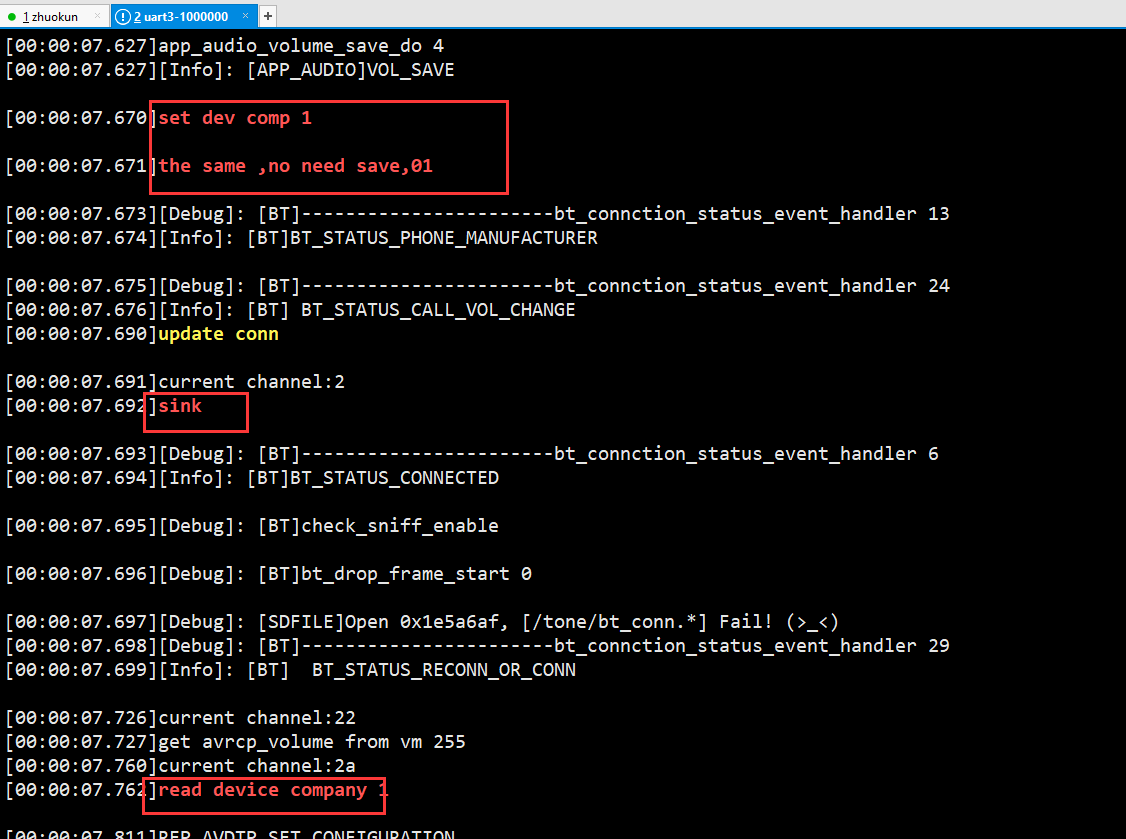

9.颜色打印
需要使用xshell工具

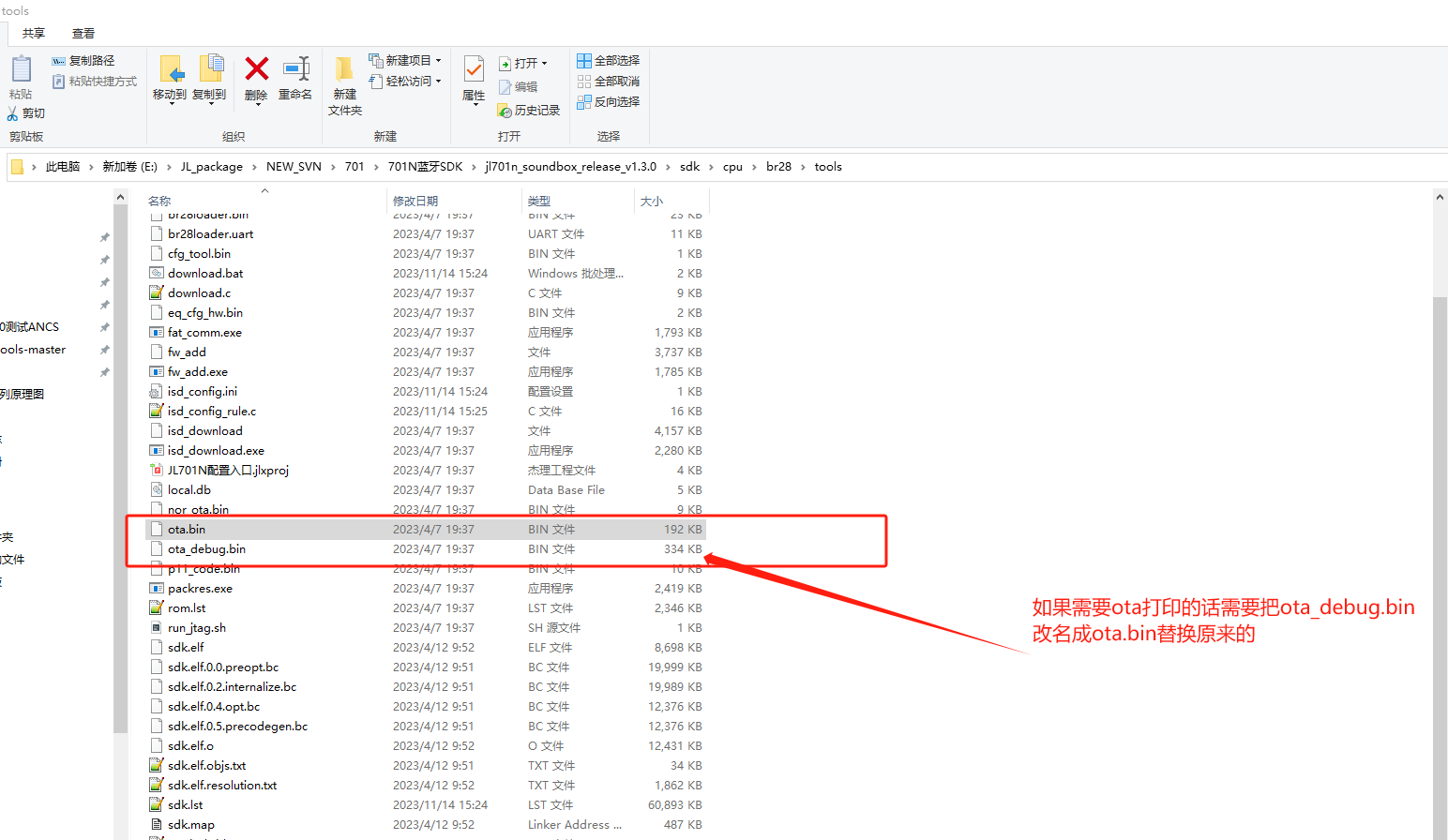

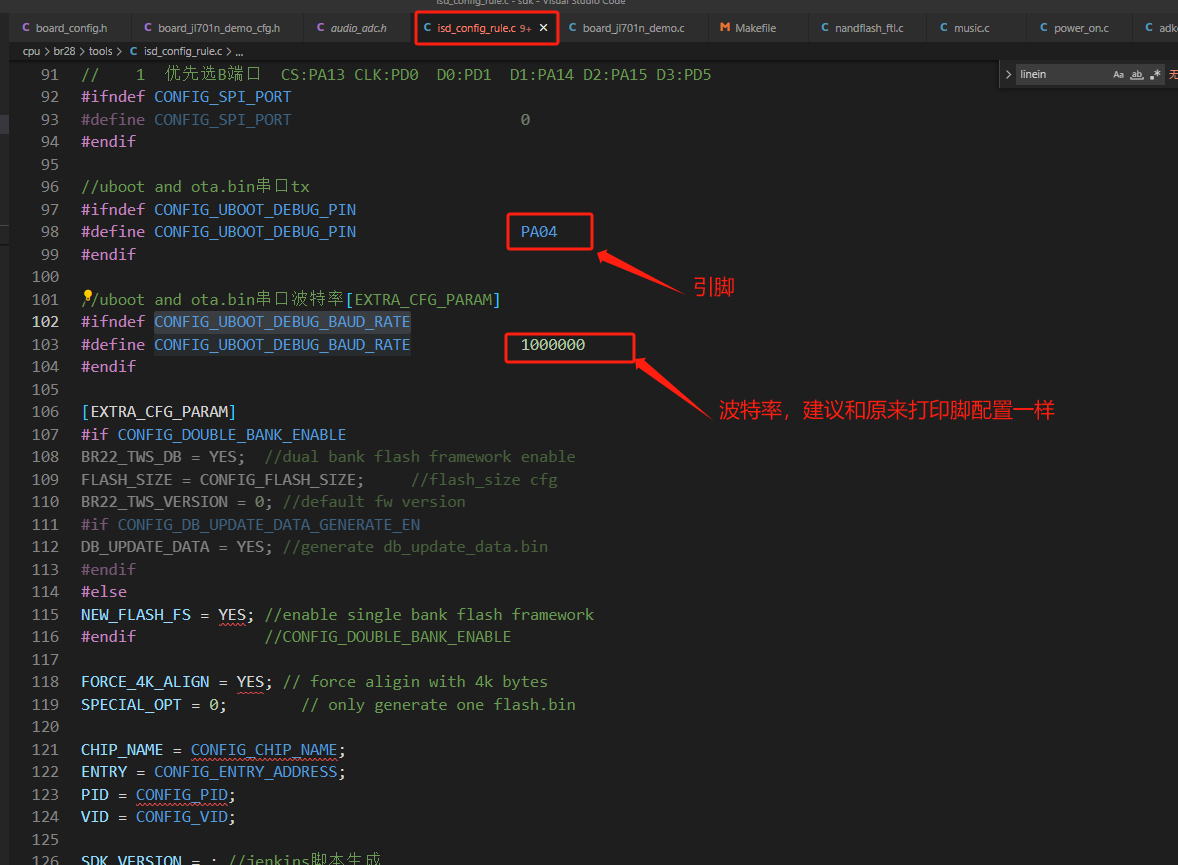

10.uboot和ota.bin打印
