无线充选型要求及注意事项
一、JL701N 内置充电电气特性

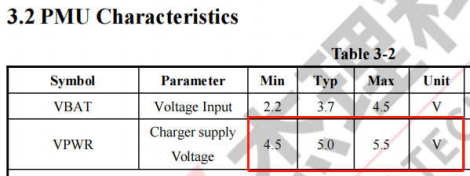

1、 根据主控电源脚耐压要求，必须要满足VPWR≤5.5V，否则整机会工作不正常，或芯片工作异常或IO损坏。
2、 对于外挂充电IC 的电气特性，请查看对应规格书。
二、无线充方案选型要求
1、 电压输出要求：4.5V~5 . 5V

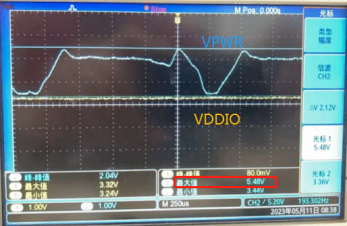

禁止出现过压，即不能超过5.5V。 注意测试VPWR 的纹波曲线，若出现过压情况，会使VDDIO拉高导致死机。此时需要更换无线充方案，查看无线充使用的 LDO是否异常或者损坏。
2、 最大电流输出要求：需大于设置最大充电电流 + VPWR线路上的用电功耗
出现无线充输出欠压，会限制充电电流，严重的若低于3.4V导致外设供电抖动。此时需要调整增大无线充最大电流输出。
3、 需要详细测试各种模式下的输出波形是否达标
| 接入无线充 | VPWR是否过压 | VPWR是否欠压 | ||
|---|---|---|---|---|
| 接入无线充瞬间 | ||||
| 电池低电 | 不播歌 | 亮屏 | ||
| 电池低电 | 不播歌 | 息屏 | ||
| 电池低电 | 播歌最大声 | 亮屏 | ||
| 电池低电 | 播歌最大声 | 息屏 |
三、不良案例分析
案例1、 边充边放时会出现死机

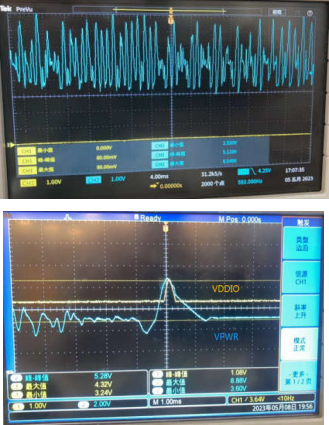

测试状态：边充边放，息屏，VBAT=3 .3V，VPWR=4 . 1V，Vmax=7 .8V，此时IOVDD被拉到 4. 1V。
案例分析：此无线充方案LDO稳压效果不好，更换LDO后正常，可以正常稳压5.5V 以下，同时VDDIO也不会出现高压导致死机了。
案例2、 电池低电边充边放屏幕背光显示会抖动。

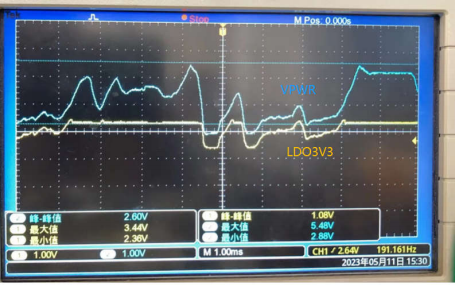

测试状态：电池低电VBAT=3 . 1V，充电被拉到VPWR=4 .08。边充边放后VPWR更加被拉到2.88V， LDO3V3被拉到2.36V。
案例分析：此无线充方案电流输出不够，实测最大输出电流仅为160ma，而挂在VPWR
线路上的总电流=充电电流200ma+功放输出60+ma，因此会把VPWR 电压拉低，也最终导致推屏背光的LDO3V3 电压抖动。
处理方法：调整无线充方案增大电流输出，或者电池低电时调小播放音量。
