Gsensor
一、板级配置gsensor硬件

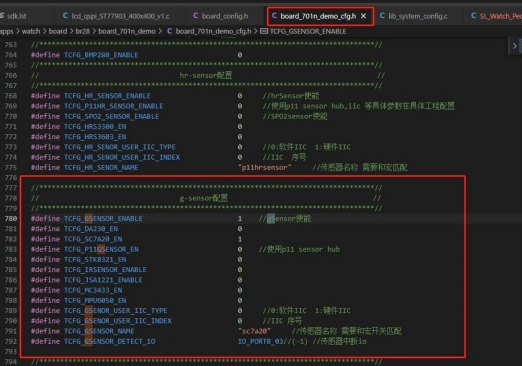

1、 板级配置中选择我们想要调试的g sensor ,使能g sensor 的配置，并配置好对应的 iic和g sensor 的中断口。如果采用定时器获取数据可以不用配置中断口。设置为-1 即可。

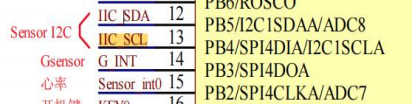

（硬件接线图）
（g sensor配置）
版权所有，侵权必究 1

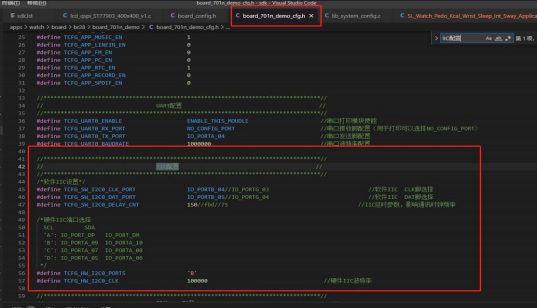

（iic配置）

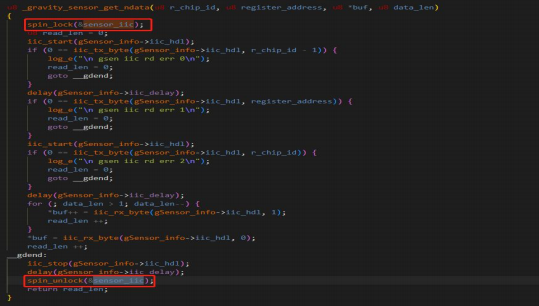

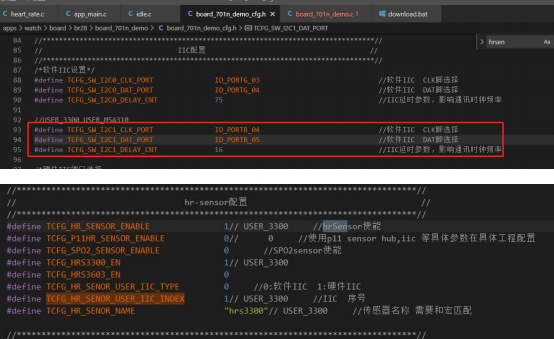

2、Hrsensor和g sensor 我们采用的同一组软件iic，使用iic 时用的是自旋互斥锁。使用iic 时加上自旋锁，使用完毕后关闭锁。
版权所有，侵权必究 2
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-86720393
网站：www.zh-jieli.com
二、传感器原始数据获取
1、 找到传感器对应厂家获取驱动程序。
2、 添加传感器算法库和代码到公版程序。
3、 验证传感器是否初始化成功。

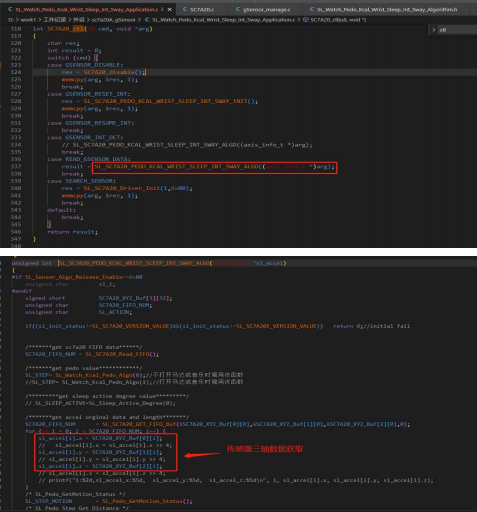

4、获取数据，可以打开传感器驱动中的三轴数据，查看是否有正常值打印。 (原始数据获取调试)
（驱动中打开调试打印）
版权所有，侵权必究 3

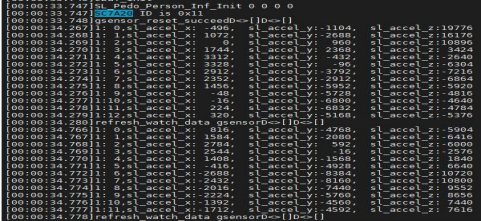

（传感器数据打印）
三、原始数据处理
1、 传感器数据缓存
· g sensor_enable 函数初始化 g sensor，采用定时器方式缓存 g sensor数据
·read_g sensor_nbuf 函数中数据量达到一定数量后传给算法处理， 目前采用的是 1200 字节数据缓存。 缓存满则发送信号，传给算法。
·可以选择中断方式或者定时器方式获取传感器数据，注意定时器尽量采用500ms 以上，否则可能出现功耗过大的情况
版权所有，侵权必究 4

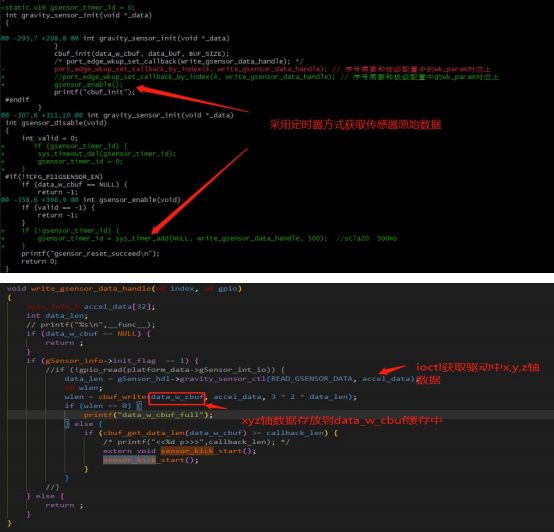

（定时器缓存算法数据）
2、 gsensor数据传递给算法。

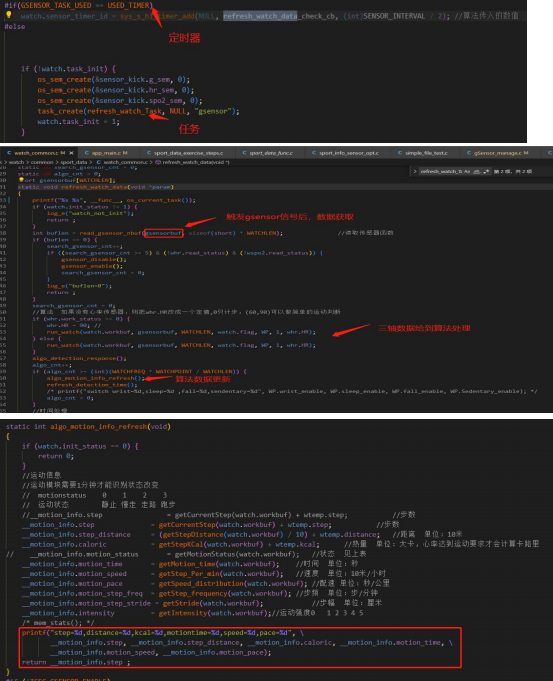

给算法的数据，可以通过创建任务（USED_TASK）发送和定时器（（USED_TIMER））上传。任务通过 sensor_kick_start 函数发送信号量启动。 定时器是500ms 自动刷新数据。 代码实现可以根据下面的宏追踪
版权所有，侵权必究 5
#define USED_TIMER (1) //定时器读取gsensor数据
#define USED_TASK (2) //线程中读取gsensor数据
#define GSENSOR_TASK_USED (USED_TIMER)
（算法获取的step打印）
版权所有，侵权必究 6
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-86720393
网站：www.zh-jieli.com
3、 宜动健康app获取数据。

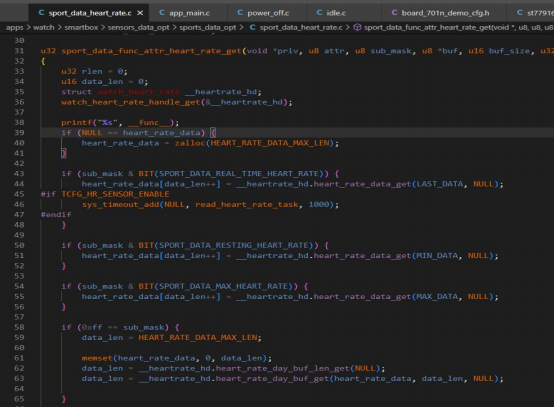

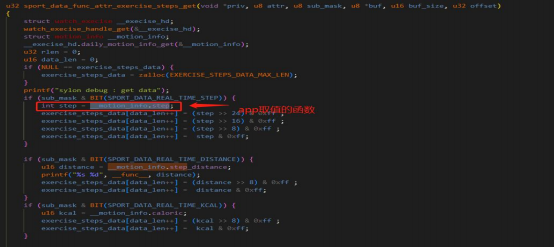

宜动健康app上数据未刷新时，在该函数中添加打印。
4、 app数据控制开关

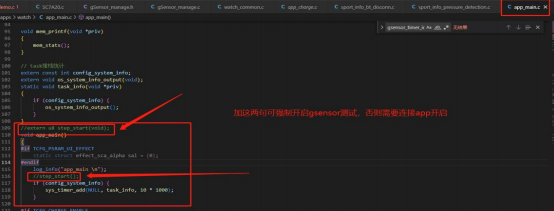

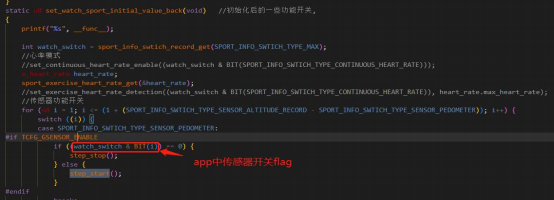

调试g sensor 时建议直接打开。避免每次连接手机打开计步开关。
版权所有，侵权必究 7

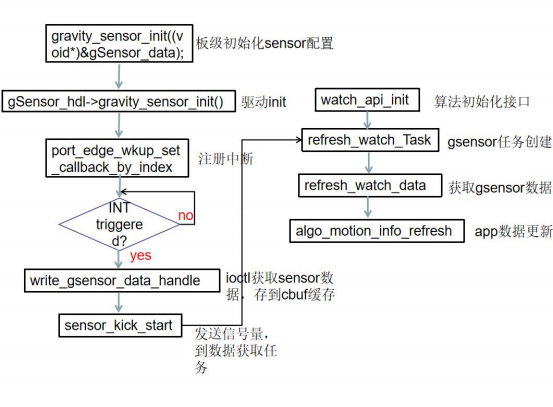

5、 gsensor数据传输流程图
版权所有，侵权必究 8
HRsensor
一、板级配置HRsensor硬件
二、传感器原始数据获取

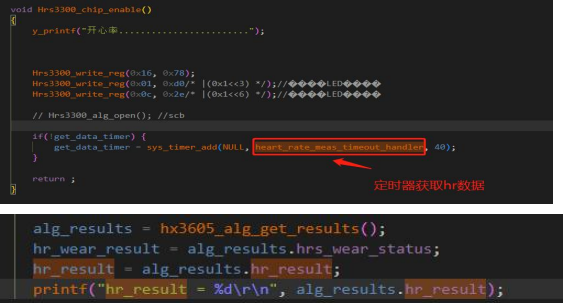

1、 定时器获取hr数据
Hrsensor数据的获取和g sensor 数据获取是一致的，上层通过 ioctl 函数去获取驱动中算法传上来的值。
版权所有，侵权必究 9
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-86720393
网站：www.zh-jieli.com
2、 宜动健康app调用的接口函数。
宜动健康app上数据未刷新时，在该函数中添加打印。
版权所有，侵权必究 10
三、数据存储分析
目前我们上传到app 的数据全部以小文件的方式存放在VM 内存中，小文件的接口说明在701N_WATCH_SDK介绍 文档中有详细说明。
1、 小文件接口

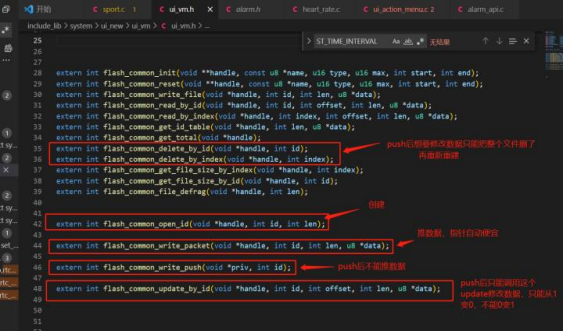

头文件：include_lib/system/ui/ui_vm/ui_vm.h

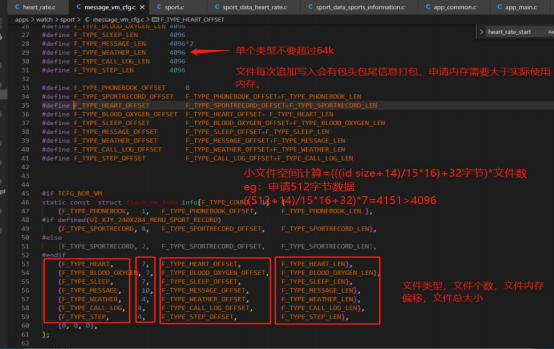

配置文件：message_vm_cfg.c /**
*文件类型定义
*path:include_lib/system/ui/ui_vm/ui_vm.h */
版权所有，侵权必究 11
2、 hrsensor数据处理

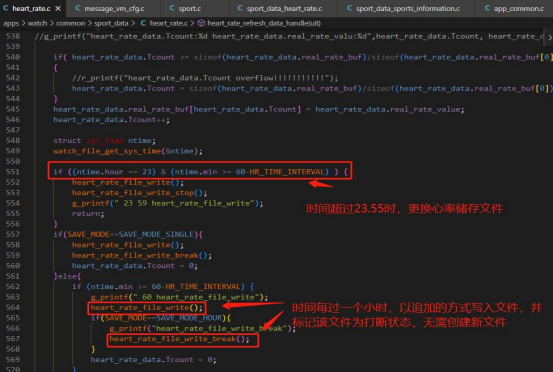

·heart_rate_refresh_data_handle //定时器心率数据处理函数

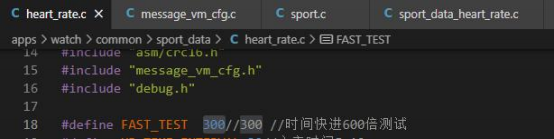

·由于心率数据更新为一个小时，心率新文件创建需要隔天，所以增加了时间快进接口，以便测试数据快速产生。测试完改为0 即可。如下：
版权所有，侵权必究 12
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-86720393
网站：www.zh-jieli.com
版权所有，侵权必究 13

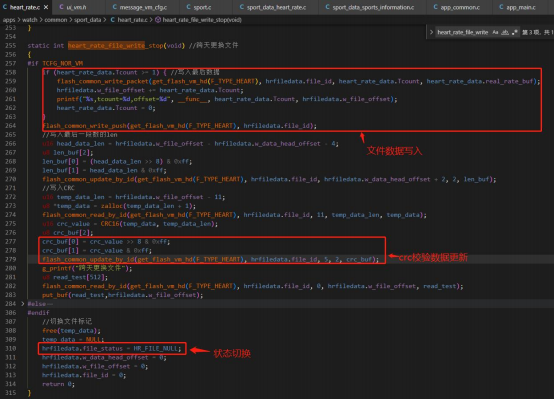

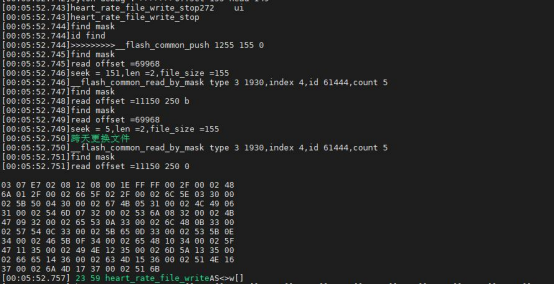

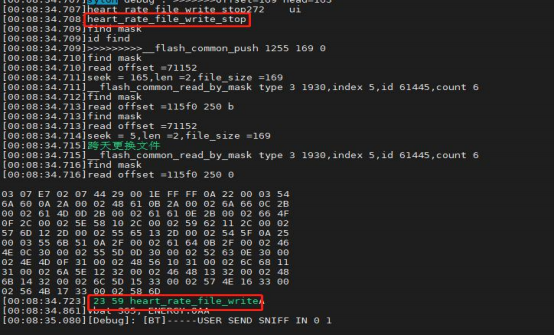

heart_rate_file_write_stop //跨天更换文件
版权所有，侵权必究 14

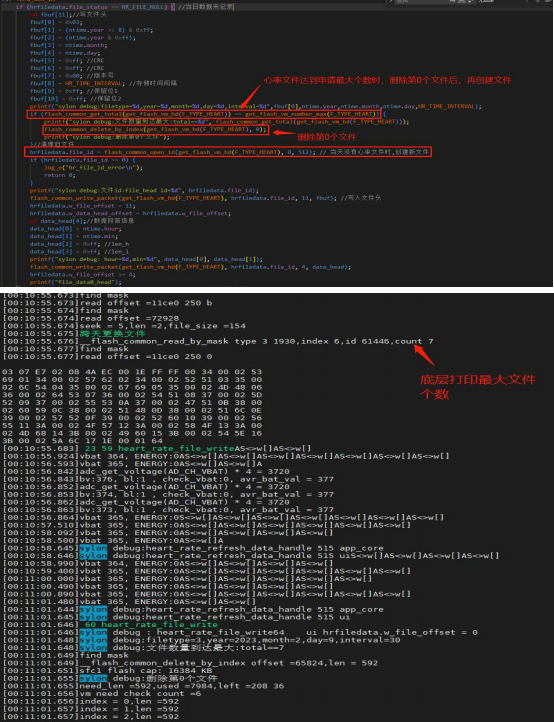

heart_rate_file_write //心率数据写入函数
版权所有，侵权必究 15
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-86720393
网站：www.zh-jieli.com

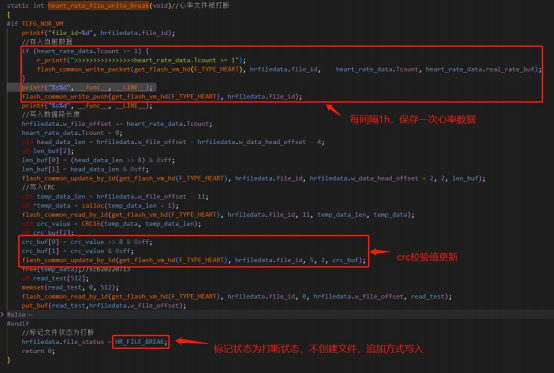

heart_rate_file_write_break(void)心率文件被打断
3、 数据分析
数据存放到内存后，app 会对数据进行解析，我们可以通过手表测试工具连接蓝牙后进行数据获取。连接蓝牙后会出现小文件传输选项。类型选择心率数据，获取数据后对数据进行分析。

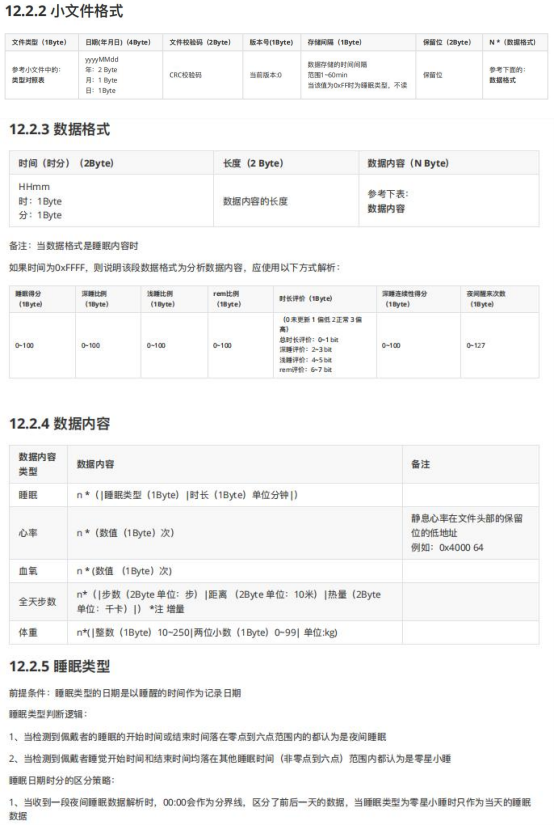

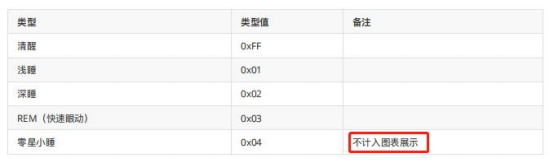

下面是app解析协议， 以及数据分析过程。
版权所有，侵权必究 16
版权所有，侵权必究 17

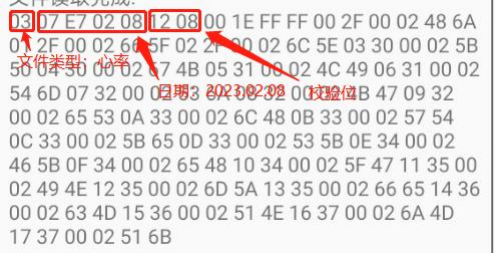

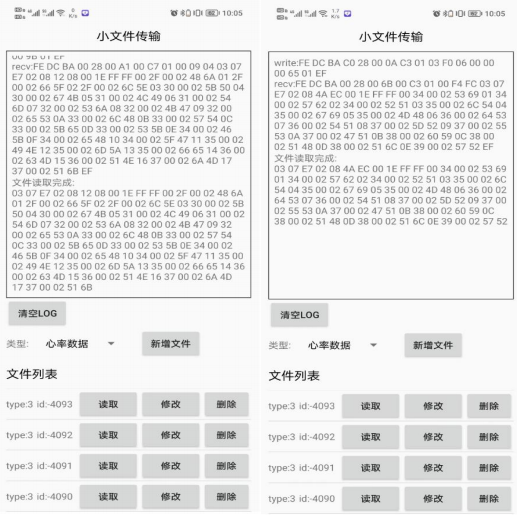

手表测试工具获取的小文件数据。
对照上表进行数据解析：如下图。
版权所有，侵权必究 18
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-86720393
网站：www.zh-jieli.com

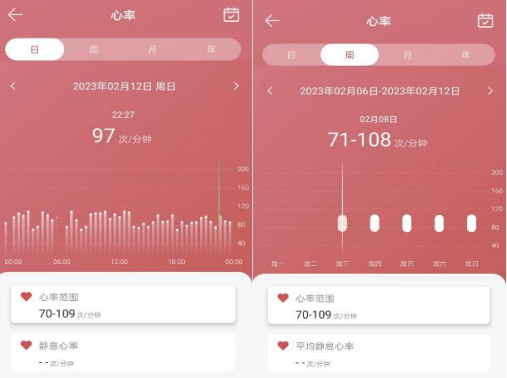

宜动健康app获取的心率数据
版权所有，侵权必究 19
四、常见问题
