792x串口uart升级参考说明文档

简介

792系列增加串口uart升级功能，提供相应补丁。

背景应用

部分客户由于有自己的上位机集成升级需求，想增加串口升级功能,有些方案不带wifi以及tf 卡不方便TF 卡以及网络升级.

调试环境

硬件环境：
两个AC7926开发板 分别做串口主从机。
sdk 软件环境：
sdk 版本AC792N_SDK_RELEASE_V2.2.2_2025-04-22，AC792N_WIFI_CAMERA.cbp工程

附件获取说明：
【金山文档 | WPS云文档】 金山文档插入的附件获取步骤说明
https://kdocs.cn/l/cq8dpKXi7WO5



补丁配置

文档提供的补丁，串口主从机均需打入。

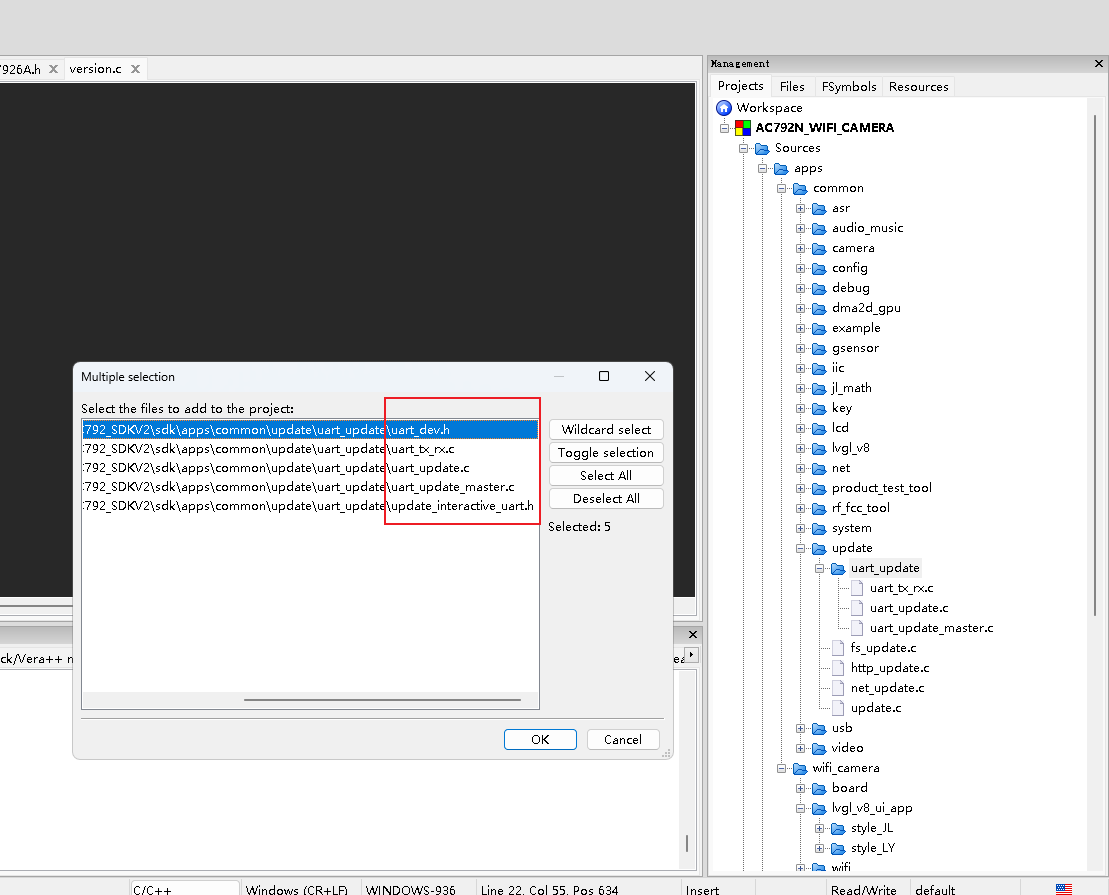

1、sdk中添加uart_update文件夹到codeblock工程：

 EMBED Package


其中uart_update.c 对应792设备端的uart 从机， uart_update_master.c对应792串口主机端。

注意：假如主机端uart 为其他设备，则主机端需要按照uart_update_master.c 协议逻辑实现。

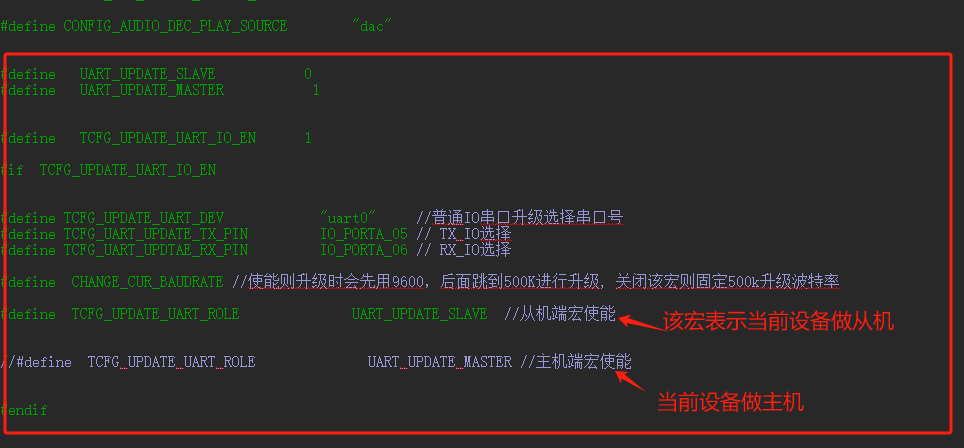

2、app_config.h头增加如下定义

注意：主从机角色切换自行配置角色宏（二选一）
TCFG_UPDATE_UART_ROLE UART_UPDATE_SLAVE、
TCFG_UPDATE_UART_ROLE UART_UPDATE_MASTER

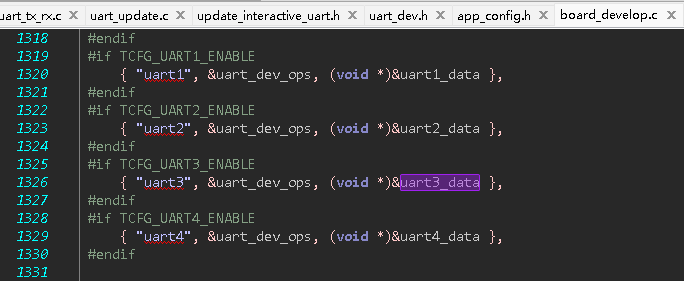

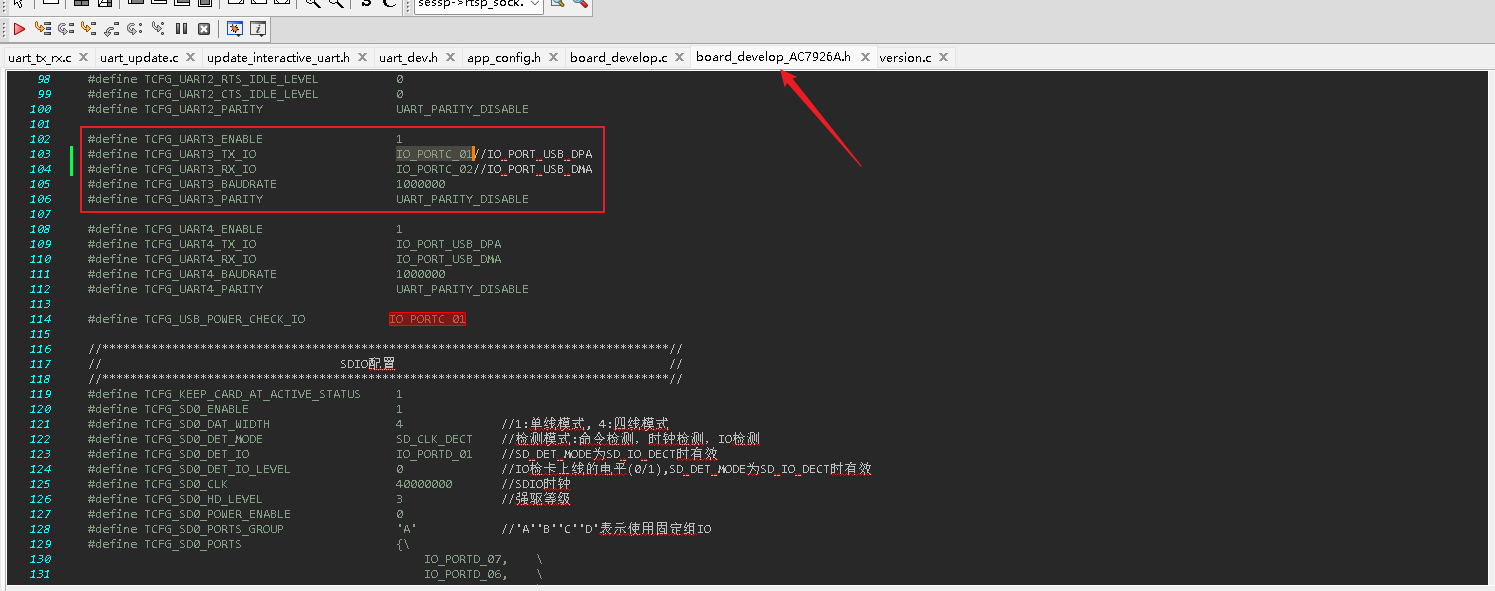

3、主从机板级串口配置参考：

注意实际测试串口TX RX要交叉接线



4、串口业务逻辑的线程初始化请参考如下

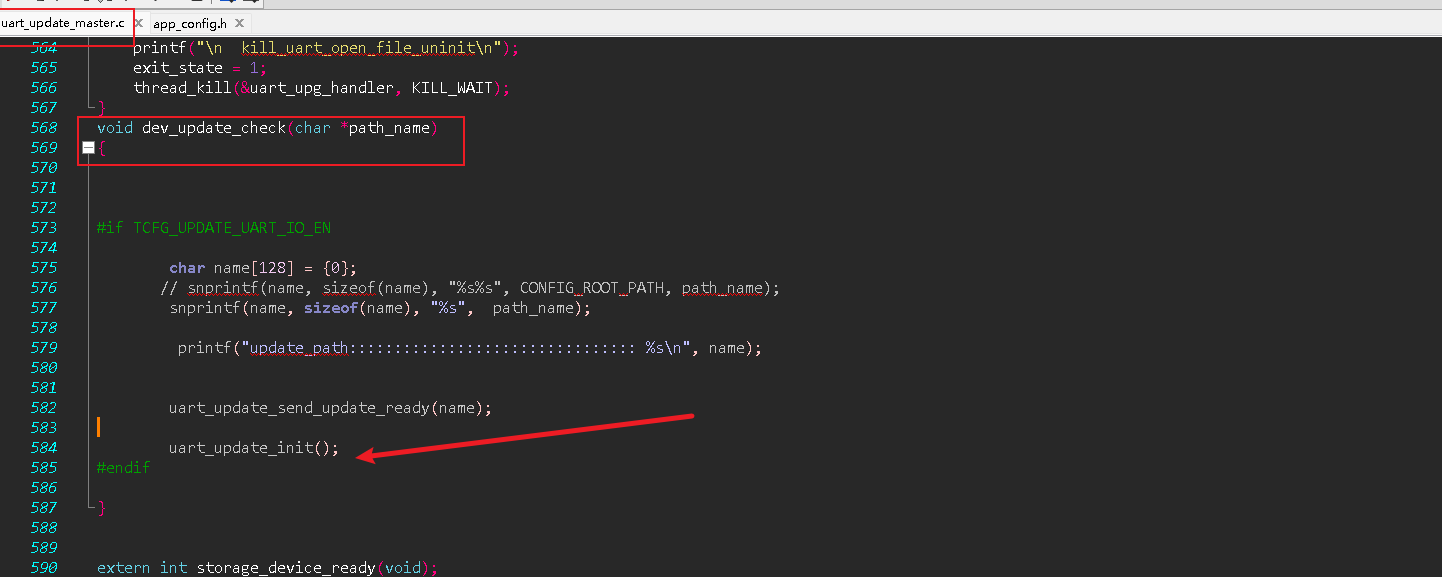

792串口主机：

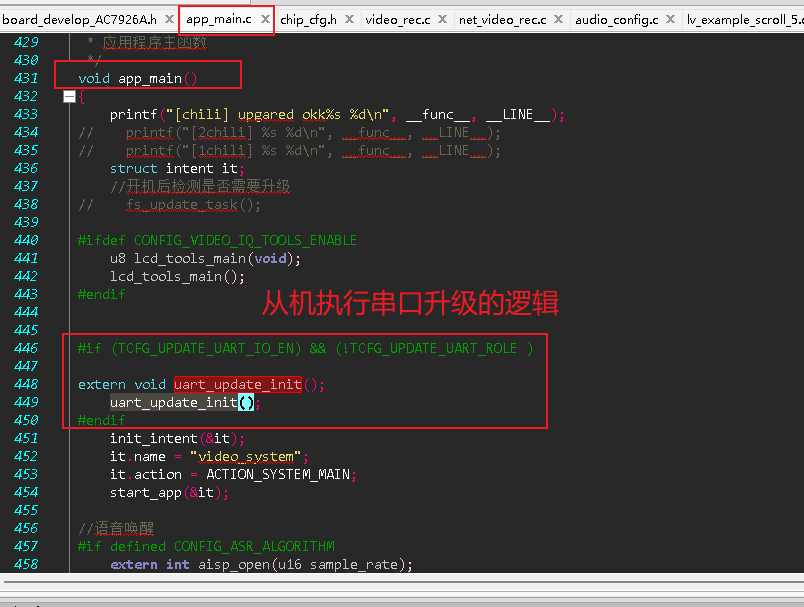

792串口从机：

5、更换ota.bin

更换sdk\cpu\wl83\tools\目录下的ota.bin 文件

 EMBED Package

升级过程应用层会先加载ota.bin， 再由loader完成主从机串口通信，最终完成升级。

注意：
如果升级期间无升级UI，请参照如下文档链接添加当前使用的屏驱，重新制作ota.bin等相关依赖文件。
【金山文档 | WPS云文档】 AC792系列_卡升级使用说明v1.2
 HYPERLINK "https://kdocs.cn/l/clIVbx987Ftb" https://kdocs.cn/l/clIVbx987Ftb

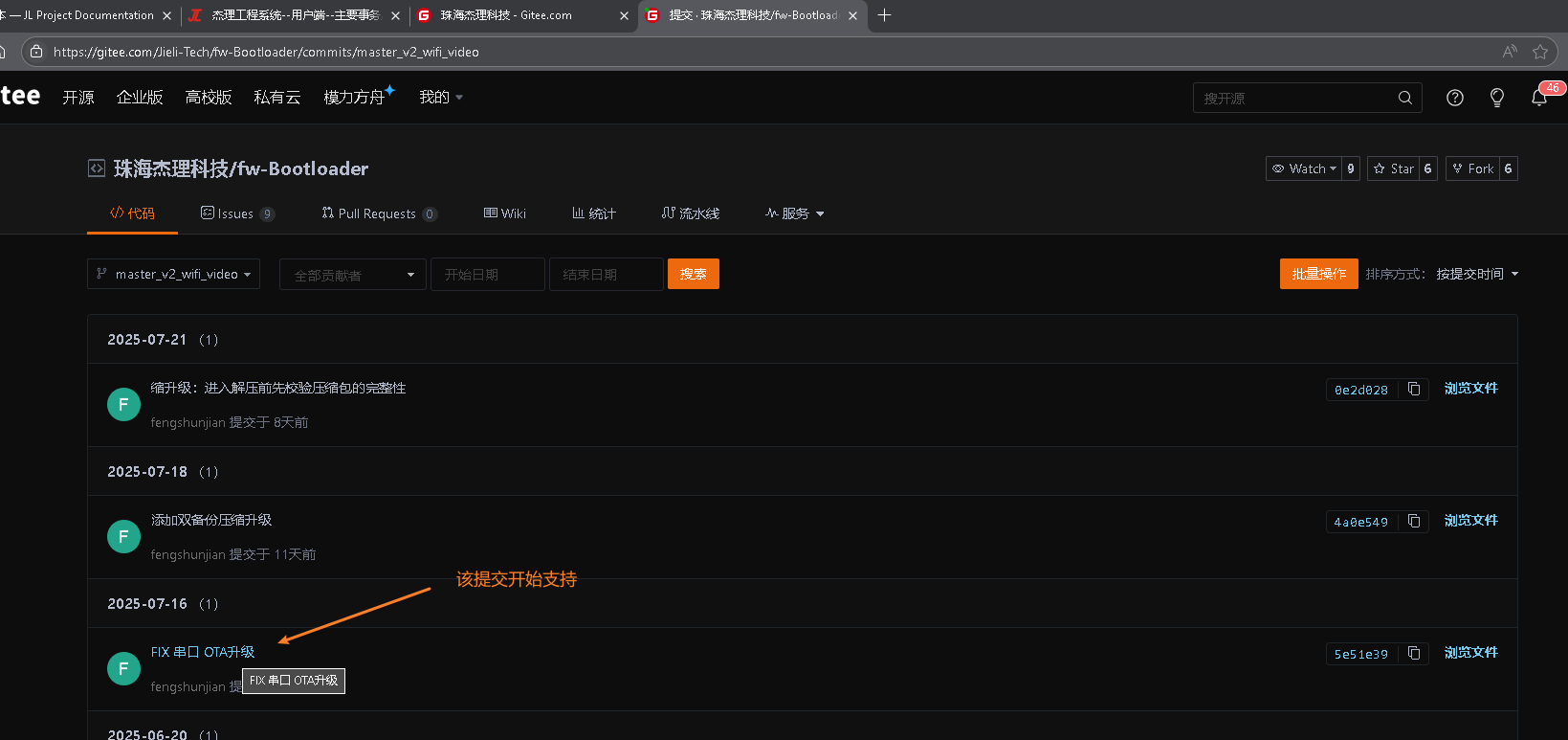

otaloader工程版本要求:



卡升级文件制作

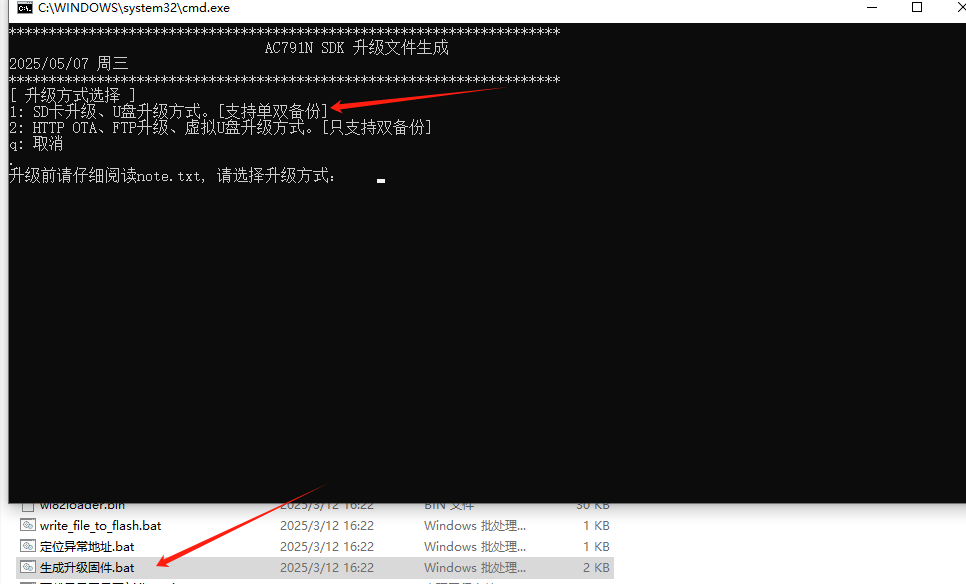

制作升级文件用如下sdk中自带的批处理，目前测试选择用的单备份方式升级

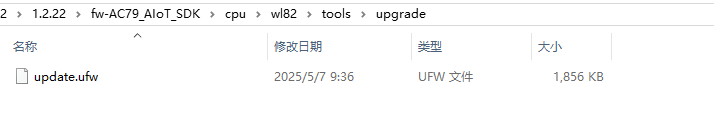

最终生成 update.ufw文件

在基于主从机加入串口升级代码的前提下，该文件拷贝到主机TF 卡根目录，从机先上电，再上电主机，主机792从tf 卡里面读取数据通过串口发给从机792 进行升级。


常见问题

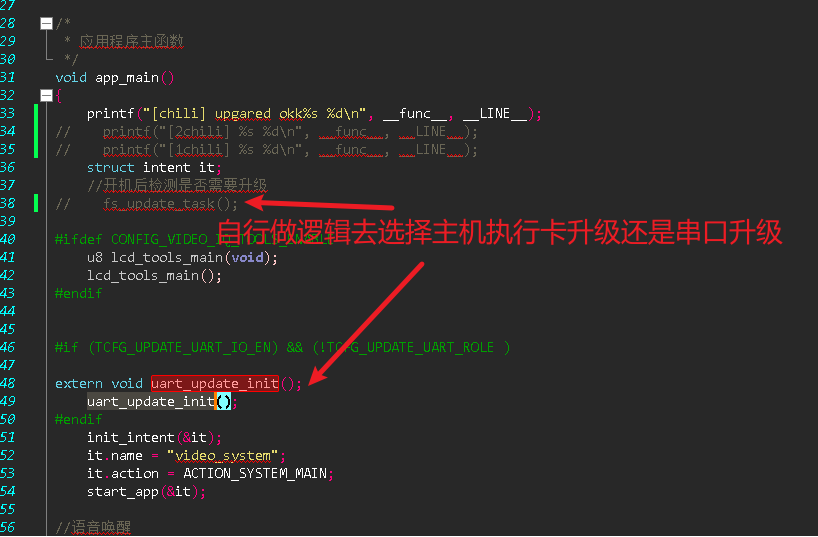

1、主机卡里面放卡升级文件，主机自己跑了卡升级流程，没跑串口升级。
解决：

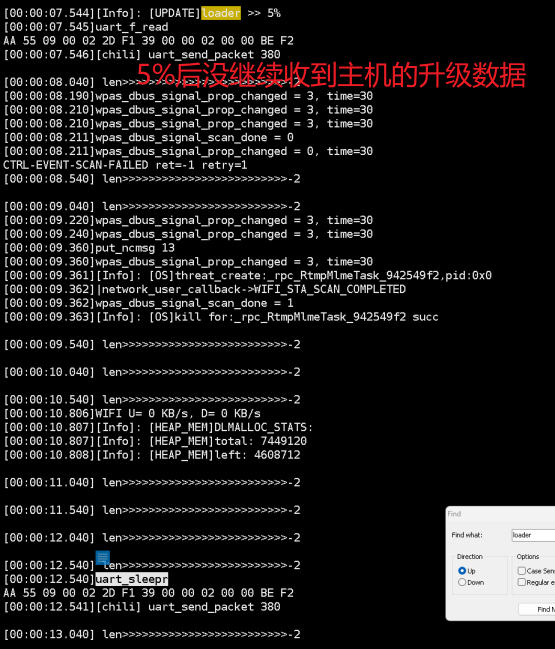

2. 从机串口升级进度被卡住

主机发送线程被阻断，比如主机正在制作vflist文件就会打断主机读串口文件，导致从机接收失败。
解决：

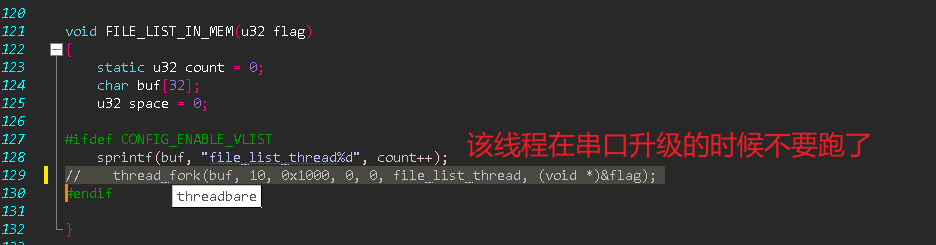

自行做逻辑处理，执行卡升级不要跑如下线程：

杰理科技
2025年07月09日
