AC57系列外部中断使用说明文档

📎 原始文档：https://www.kdocs.cn/l/cb7LSMrWPO7u AC57 系列外部中断使用说明文档
目 录
TOC \o "1-3" \h \u  HYPERLINK \l _Toc20548 一、功能说明  PAGEREF _Toc20548 2
 HYPERLINK \l _Toc8365 二、配置步骤  PAGEREF _Toc8365 2
 HYPERLINK \l _Toc24048 三、注意事项  PAGEREF _Toc24048 5



一、功能说明

AC57 所有版本在使用外部中断功能时，均可参照该文档步骤进行配置。本文档测试例子使用的SDK为AC57 V3.0.3版本，因此需要替换库文件，后续更新的版本可能不需要补丁，具体以实际测试情况结果为准。

二、配置步骤

在AC57 V3.0.3版本SDK上，添加如下.c文件，替换如下库文件，其他版本不要替换该库文件：
 EMBED Package
image  EMBED Package

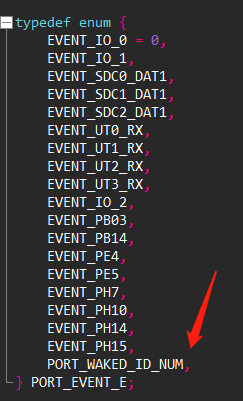

在port_waked_up.h里面加上如图所示部分：

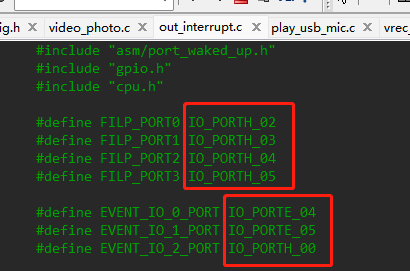

打开out_interrupt.c文件，结合实际情况修改如图所示对应引脚。这里事件0，事件1和事件9(也就是EVENT_IO_0，EVENT_IO_1，EVENT_IO_2)可以使用任意普通IO，底层是通过IOMC2对应寄存器位置设置输入映射过来，而FILEP_PORT宏定义的管脚负责翻转电平，用于触发中断。

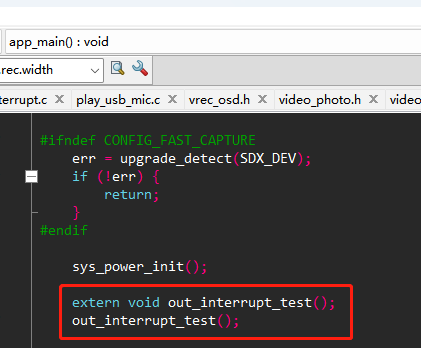

在应用层调用out_interrupt_test()

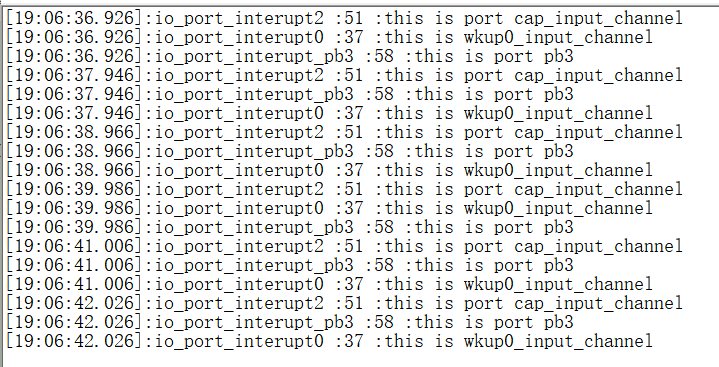

连接翻转电平管脚与外部中断事件设置的触发管脚，之后出现如图所示打印则代表正常触发中断：

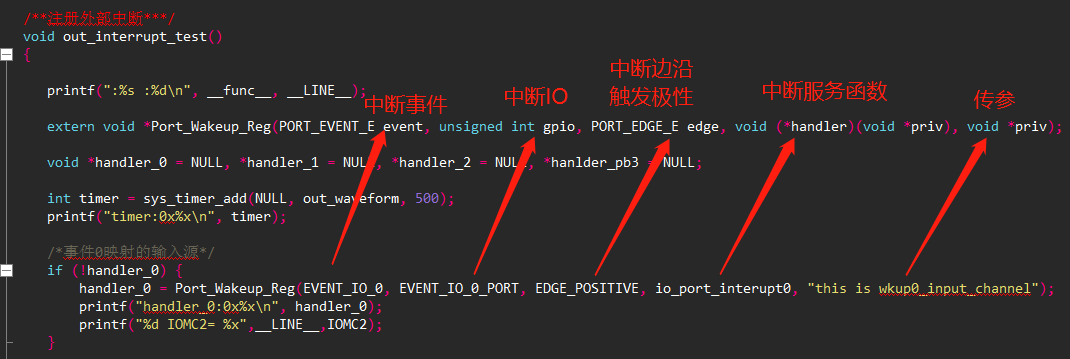

out_interrupt_test()函数：

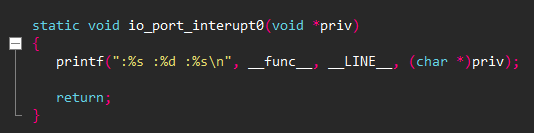

中断服务函数自行添加处理：



三、注意事项

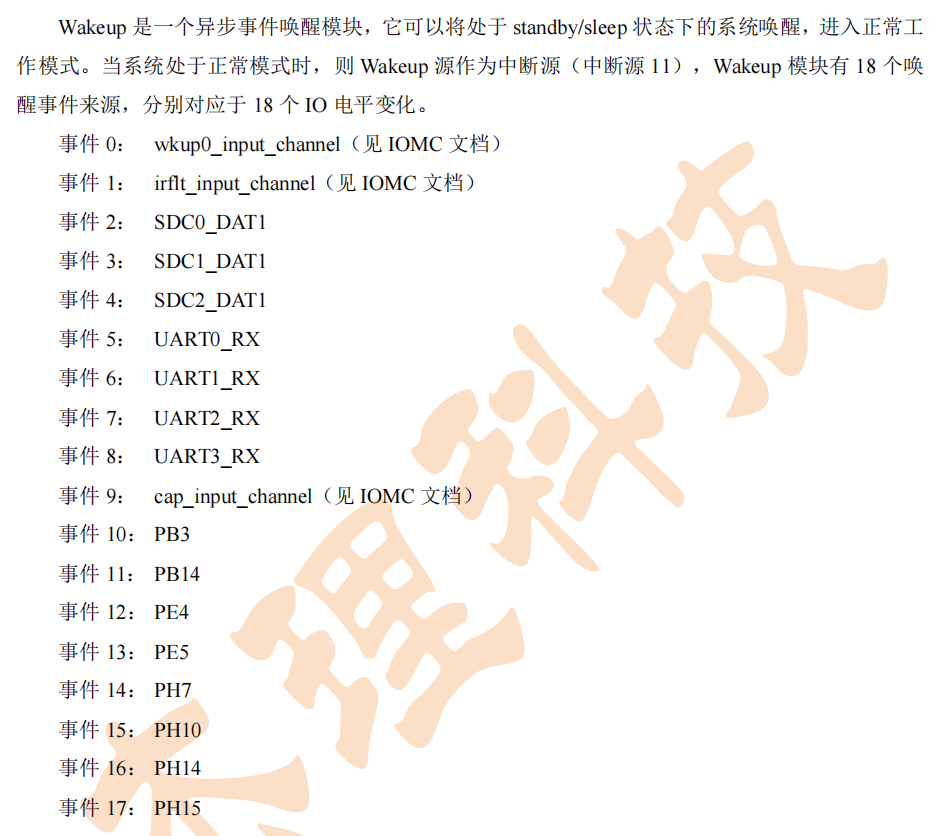

参照用户手册可以得知，外部中断源有18个。其中，事件0，事件1和事件9(也就是EVENT_IO_0，EVENT_IO_1，EVENT_IO_2)可以通过IMOC2配置映射使用任意普通IO。
除了上述说明的事件0，事件1和事件9以外，其他均是硬件IO作为中断源，需要找到硬件对应的IO口进行设置。

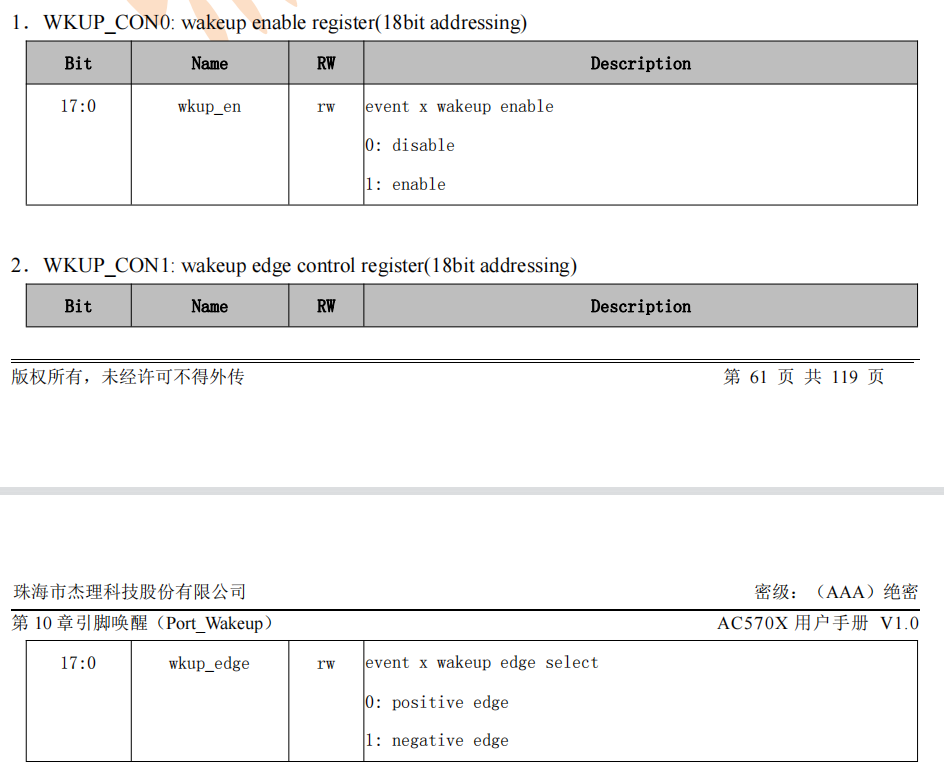

外部中断相关寄存器，结合用户手册查看相关寄存器。若上述配置完之后并没有触发中断，可以将寄存器值打印出来查看，其中WKUP_CON0用于使能中断，WKUP_CON1负责设置边沿触发的极性。

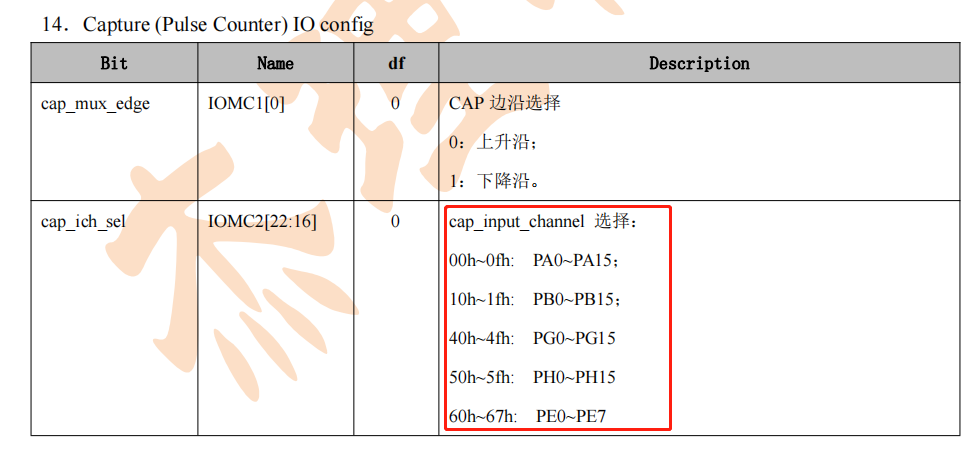

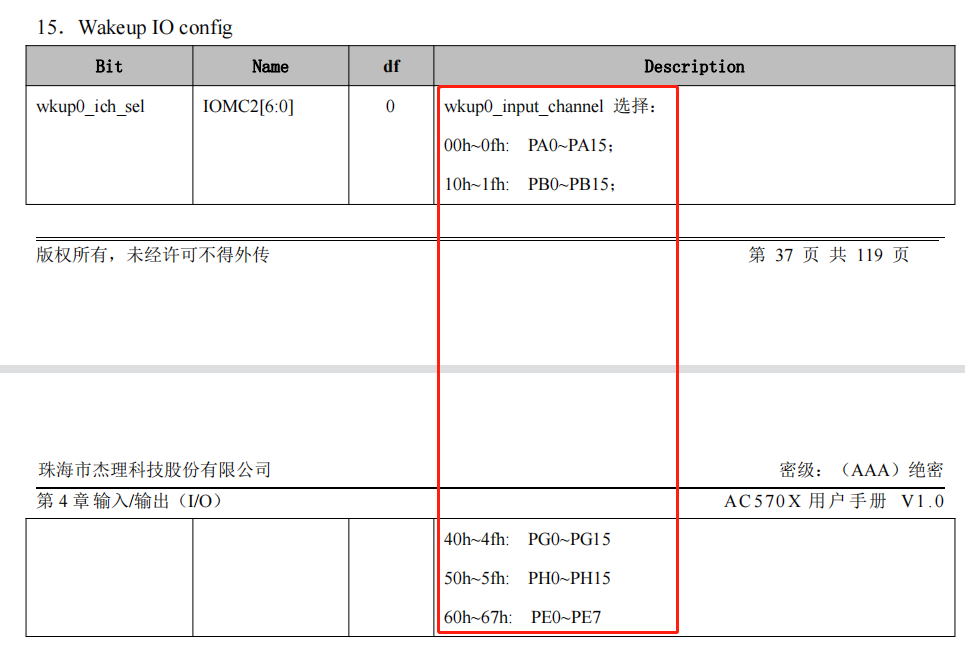

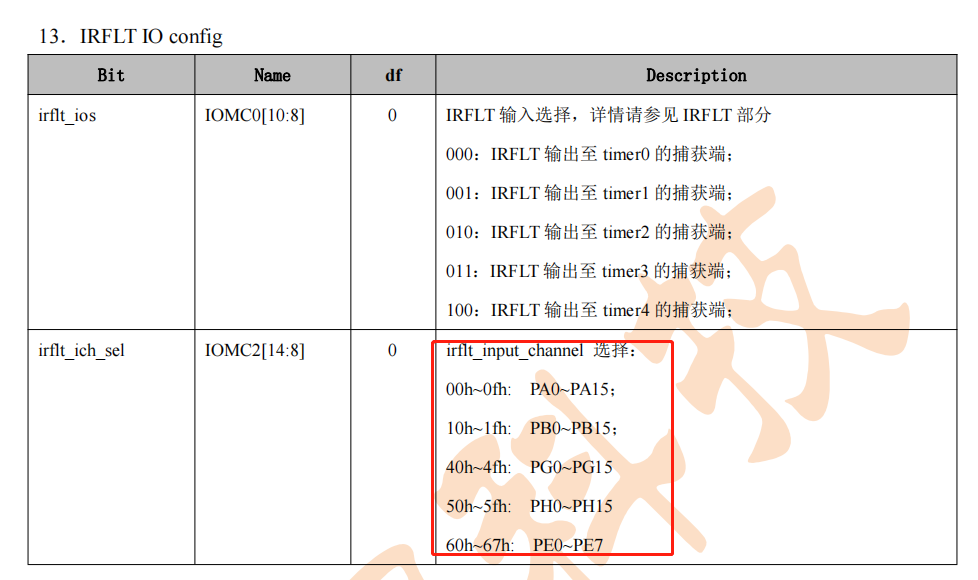

IOMC2配置选择中断的IO口，如下：



若配置后，IO口没进中断事件，则可以通过打印IOMC2的值来验证与配置的值是否相符。
杰理科技 2023.07.06
