AC792系列_卡升级使用说明v1.2

📎 原始文档：https://www.kdocs.cn/l/clIVbx987Ftb

测试版本说明：

AC792N SDK on branch [wifi_video_master] tag V1.2.2+_2024-11-09

卡升级无升级UI

一、概述

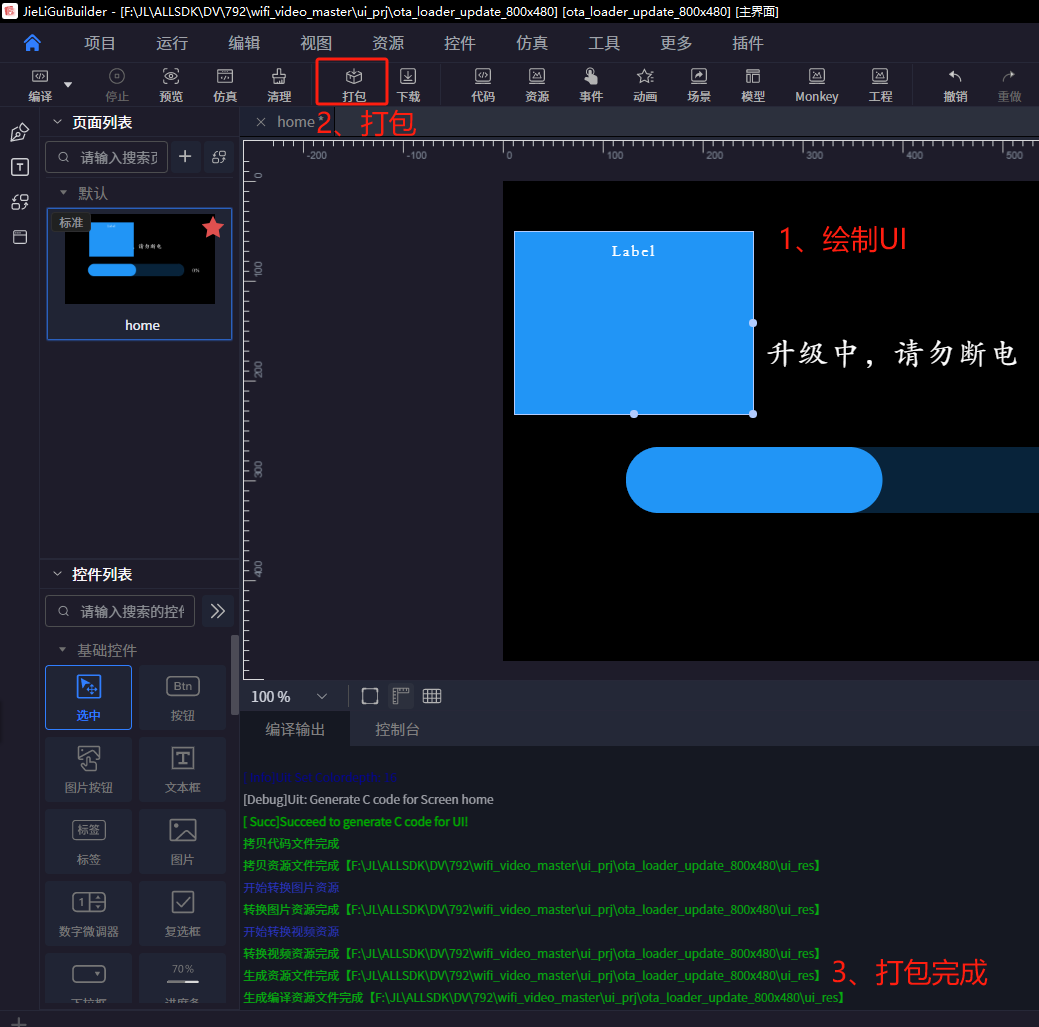

用户的卡升级UI由ota_loader加载运行，ota_loader由fw-Bootloader工程管理制作。

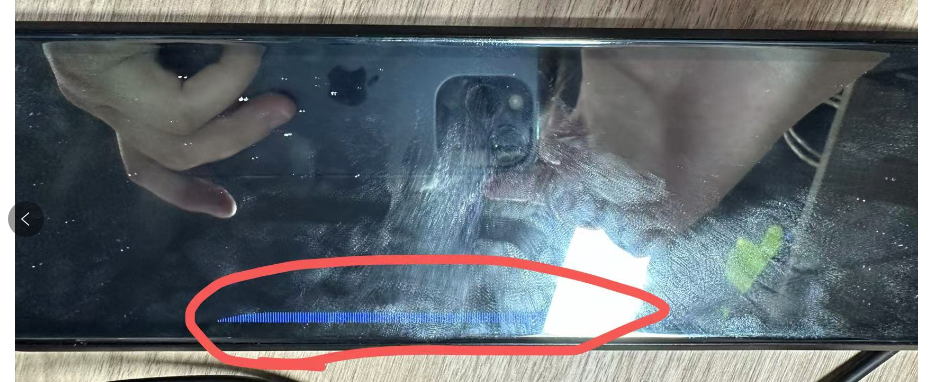

由于fw-Bootloader工程没有用户对应的屏幕驱动导致ota_loader卡升级时候无法显示升级进度条。

fw-Bootloader工程，gitee仓库获取：

HYPERLINK "https://gitee.com/Jieli-Tech/fw-Bootloader/tree/master_v2_wifi_video/" fw-Bootloader: Customized bootloader for JL series - Gitee.com

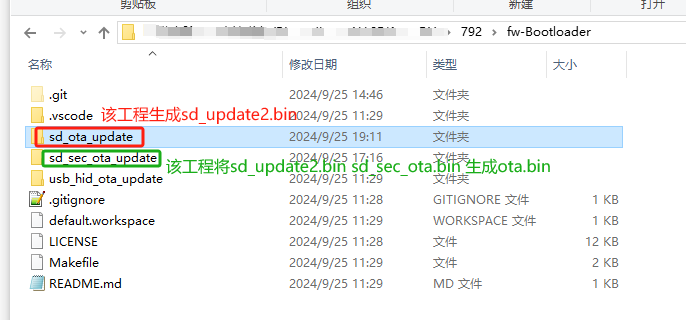

工程结构

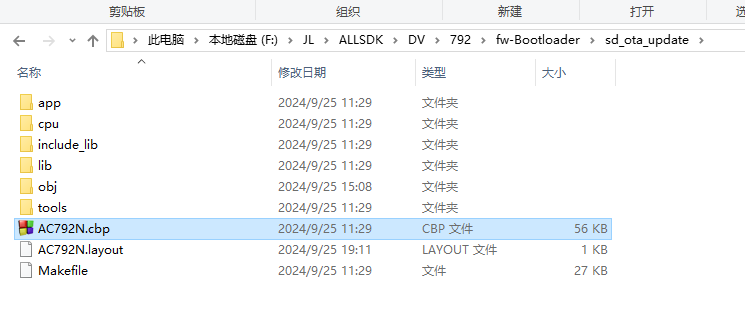

sd_ota_update cbp工程：

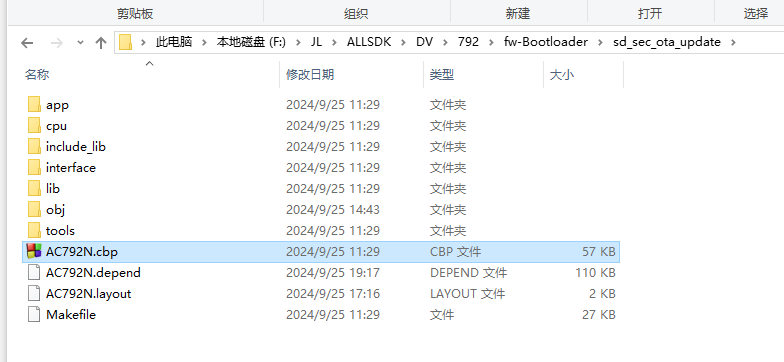

sd_sec_ota_update cbp工程：

2. 加入屏驱文件，制作ota_loader固件 2.1、打开sd_ota_update工程，全编译工程

2.2、将sd_ota_update\cpu\wl83\output\sd_update2.bin
复制到sd_sec_ota_update\cpu\wl83\output

注意：如果sd_ota_update工程未做改动，2.1、2.2步骤可以省略。

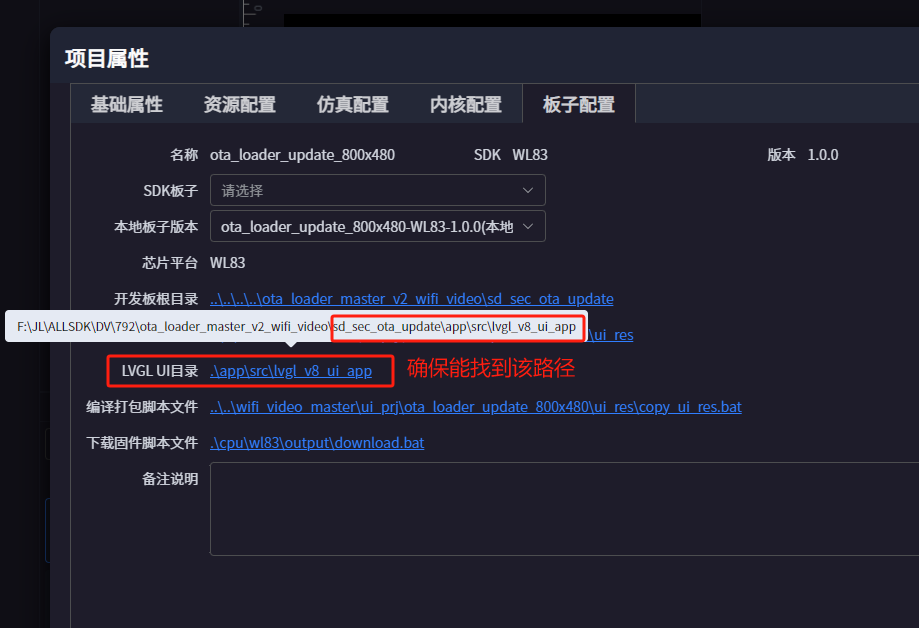

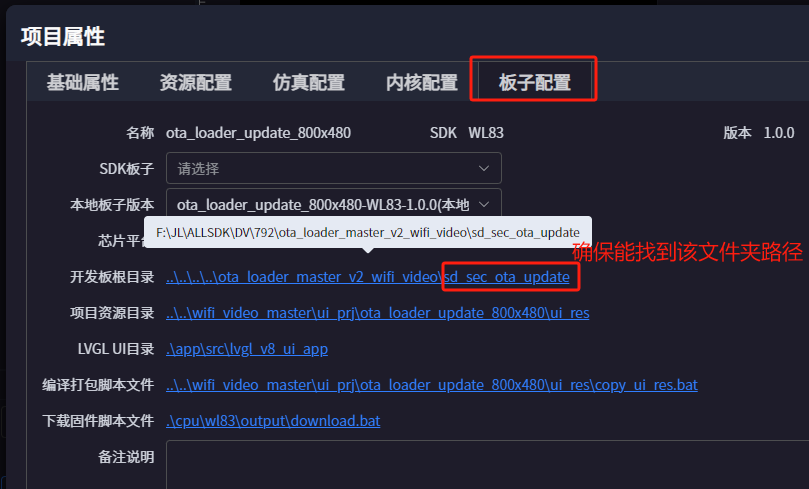

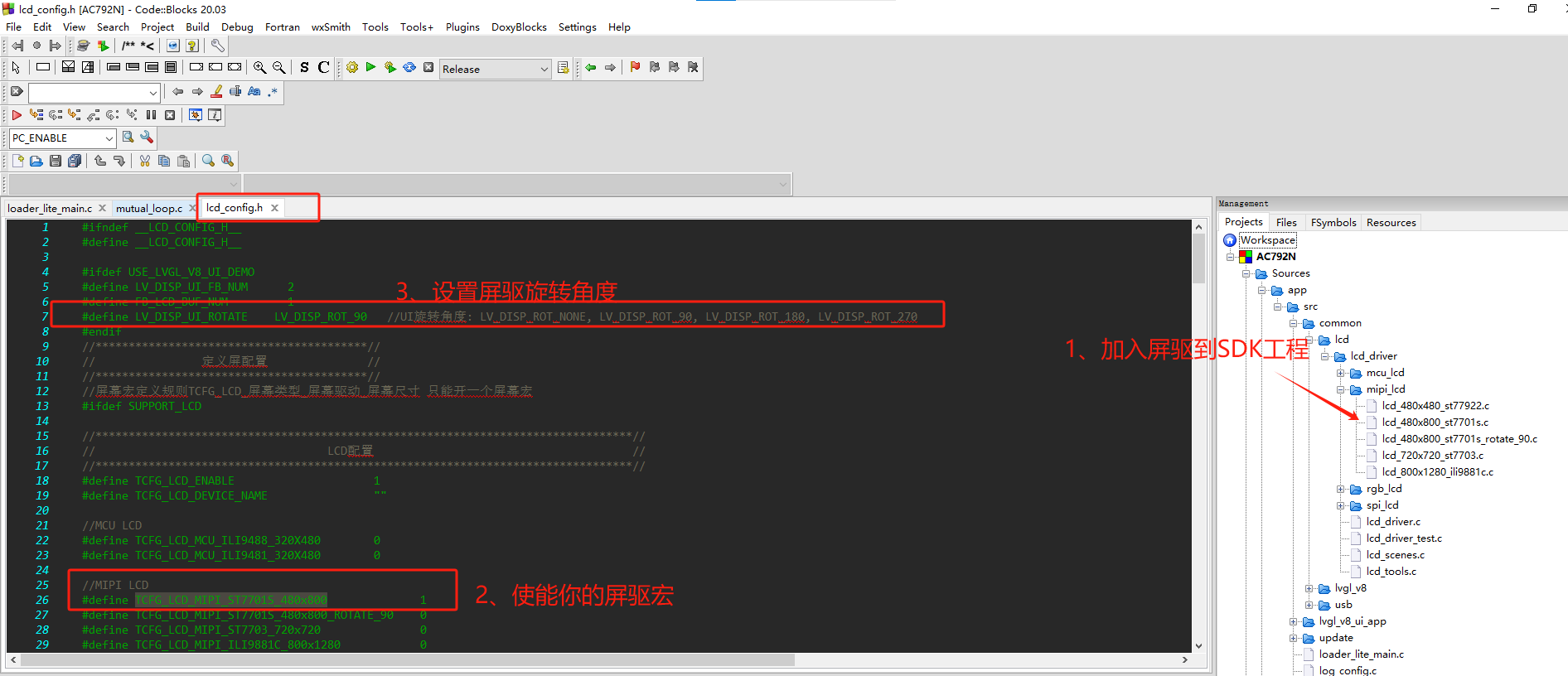

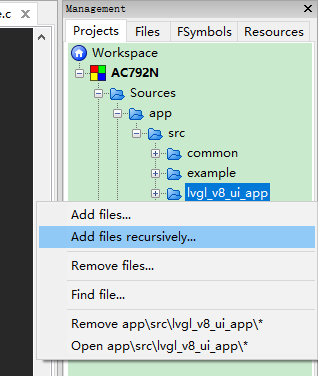

2.3、打开sd_sec_ota_update工程，操作参考如下，完成后全编译：

2.4、将sd_sec_ota_update\cpu\wl83\output的ota.bin、sd_updata2.bin、sd_sec_ota.bin拷贝到792sdk的tools目录下：ac792\sdk\cpu\wl83\tools。

2.5、制作卡升级文件，运行ac792\sdk\cpu\wl83\tools\生成升级固件.bat

2.6、将ac792\sdk\cpu\wl83\tools\upgrade\update.ufw放入机器的SD卡根目录中。

兼容MCU屏驱

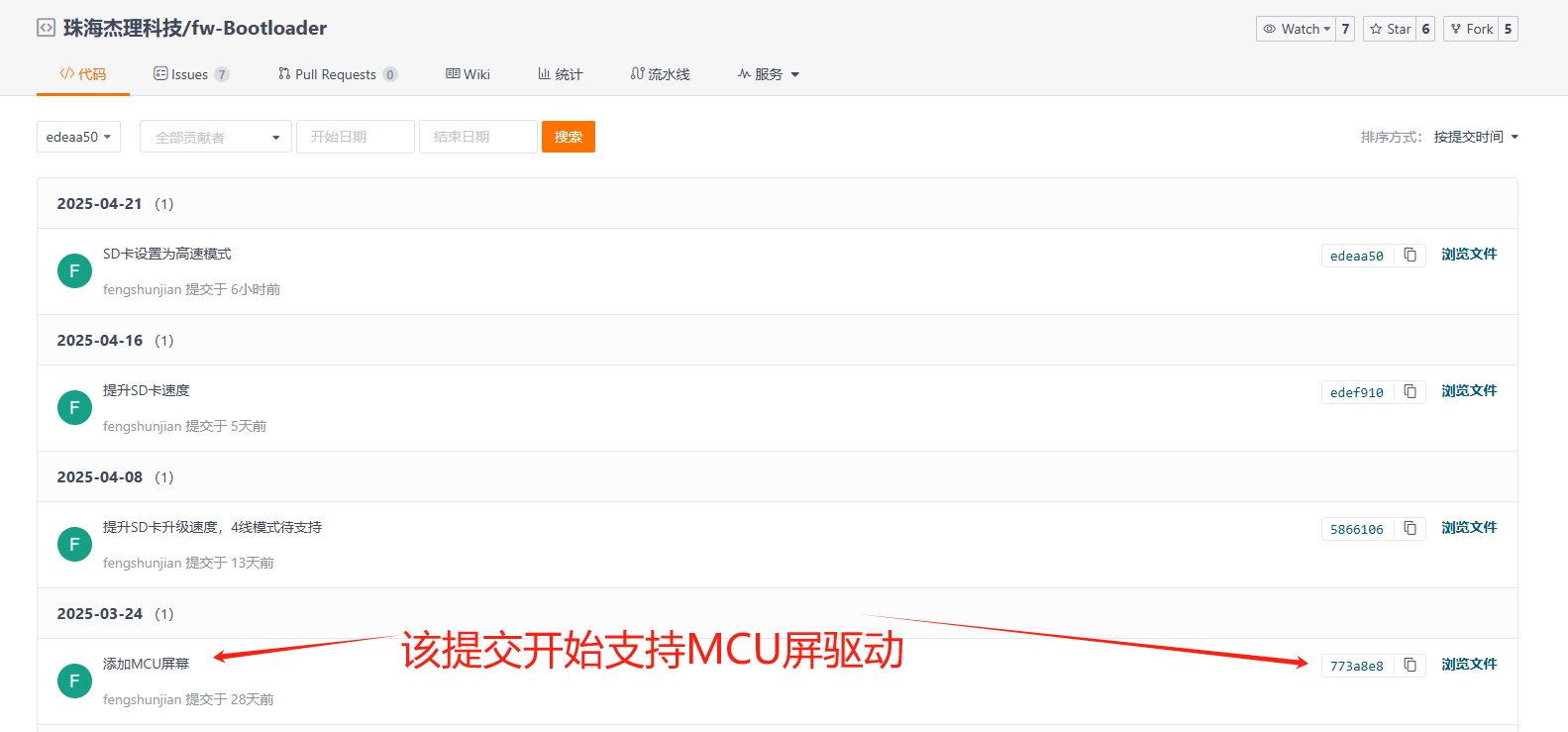

需要从gitee仓库更新fw-Bootloader工程到commit id为773a8e8d版本：

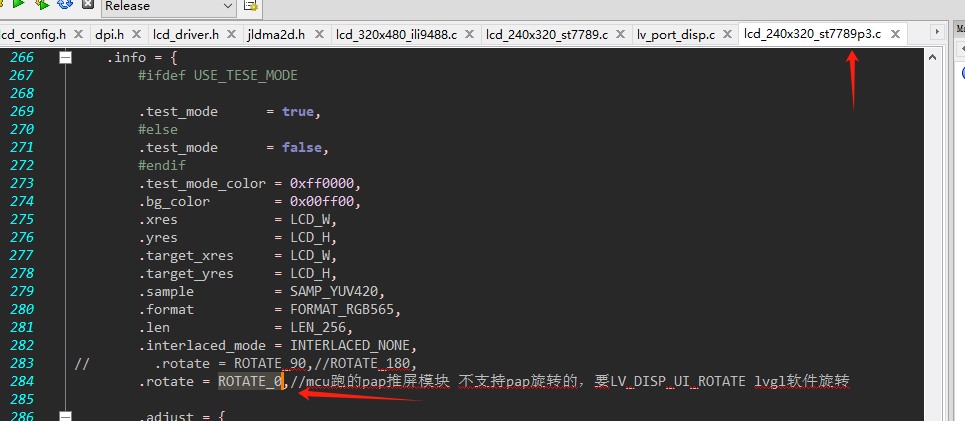

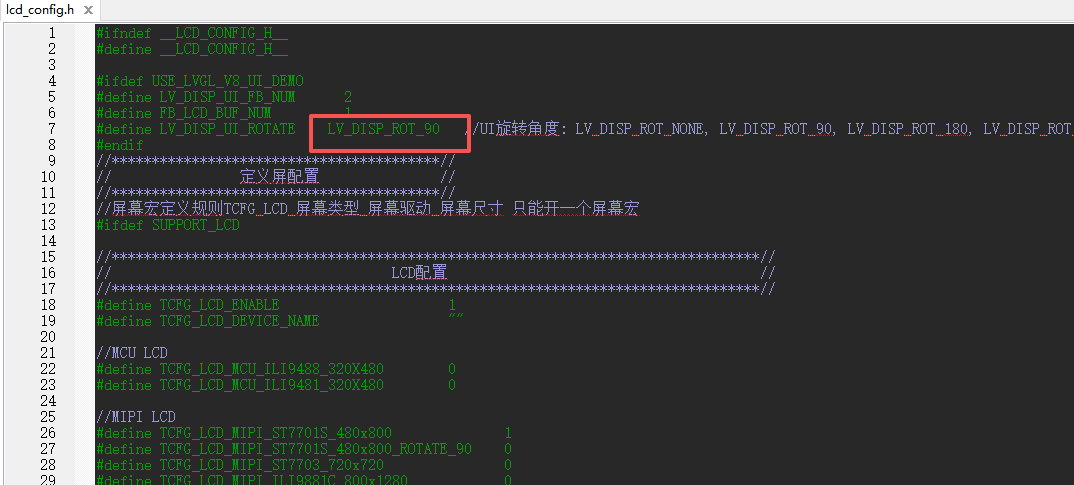

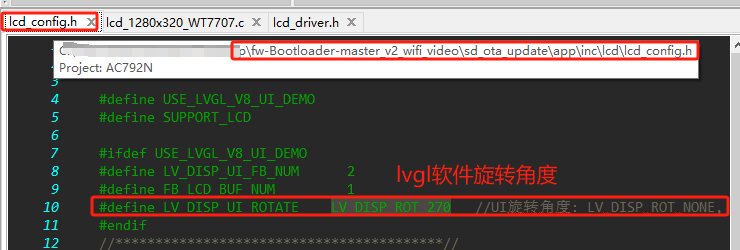

注意：mipi屏是在dmm模块的中断回调里替换推屏buf；mcu屏则是直接推LVGL传进来的buf。所以mcu屏只能配置LV_DISP_UI_ROTATE进行lvgl软件旋转，而mcu屏驱动应当设置为ROTATE_0。

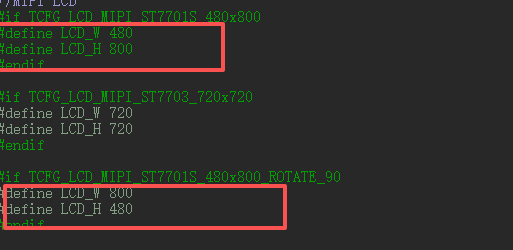

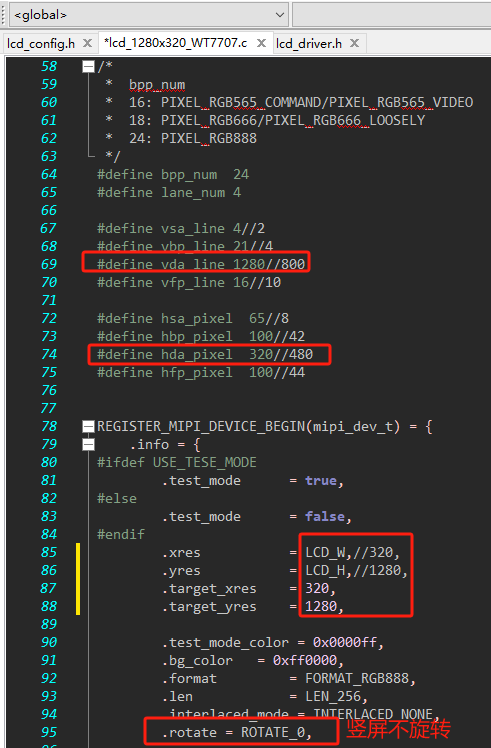

当mipi时竖屏横显示时注意宽高以及旋转的配置

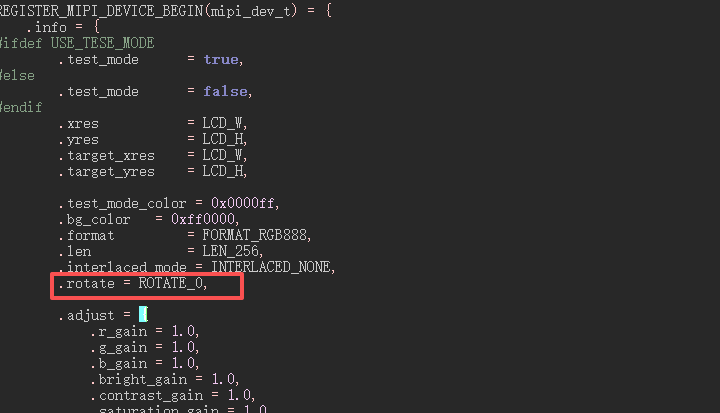

竖屏横显示，需旋转90度，则屏驱动那边无需旋转

宽高则为如下
#if TCFG_LCD_MIPI_ST7701S_480x800
#define LCD_W 480
#define LCD_H 800
#endif

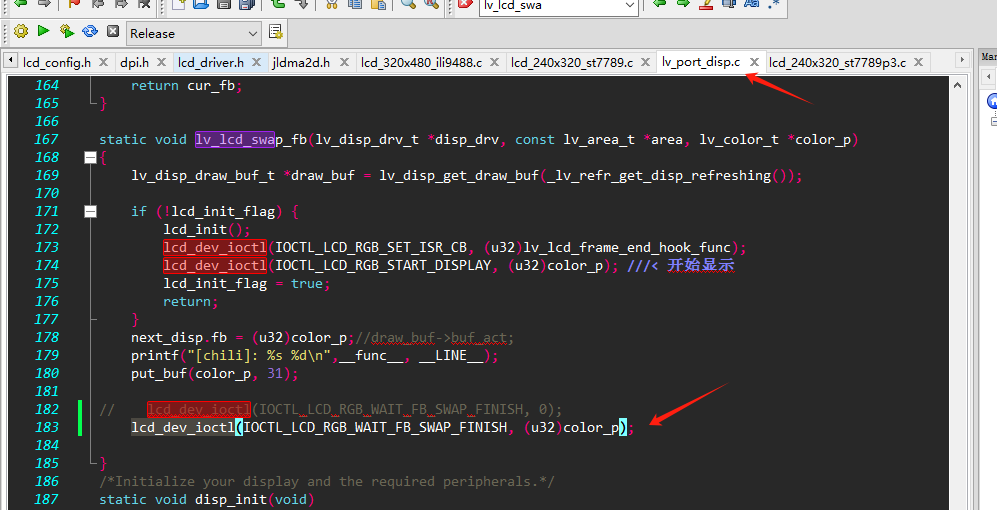

注意上面的宽高配置，不要弄反，可参考公版的升级工程默认的设置方式当应用层改动：

lcd_dev_ioctl(IOCTL_LCD_RGB_WAIT_FB_SWAP_FINISH, (u32)color_p);

RGB888颜色格式的MCU驱动支持：

commit id为773a8e8d版本支持MCU驱动为RGB888颜色格式，
需要将sd_sec_ota_update\app\src\common\lcd\lcd_driver\lcd_driver.c文件对比同步下面的文件：
EMBED Package

卡升级重复升级问题

概述

792是否升级，取决与version.ver文件和792 flash内置的版本号是否一致；
未添加version.ver文件，版本对比不一致将重复执行升级流程。

解决

ac792\sdk\cpu\wl83\tools路径下添加version.ver文件。
EMBED Package

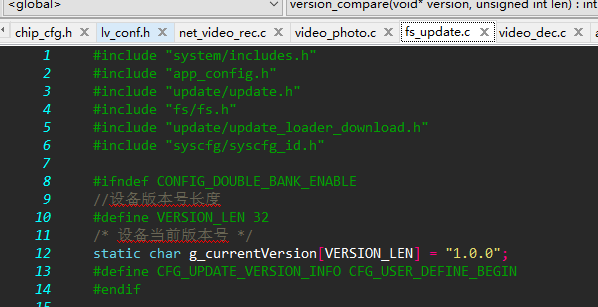

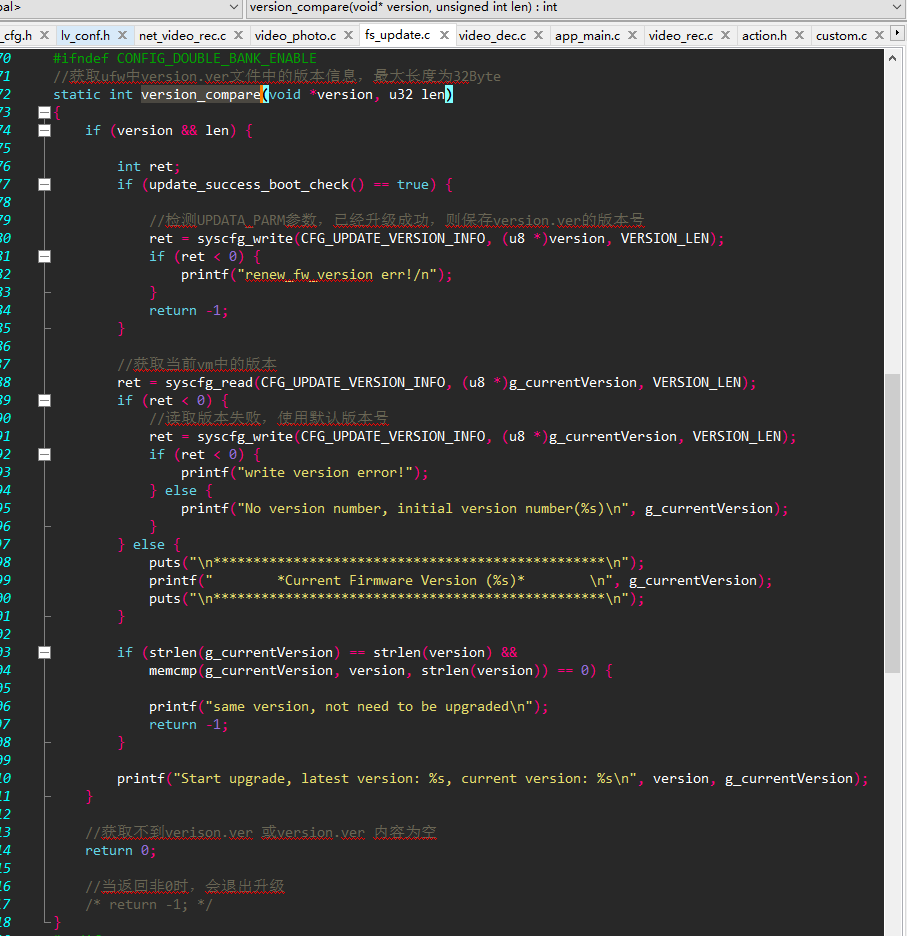

打开version.ver定义软件版本号，与fs_update.c的g_currentVersion不一致即可：

制作卡升级文件，运行ac792\sdk\cpu\wl83\tools\生成升级固件.bat
将ac792\sdk\cpu\wl83\tools\upgrade\update.ufw放入机器的SD卡根目录中，重启机器即可卡升级。

编译提示bss段内存不足

描述：

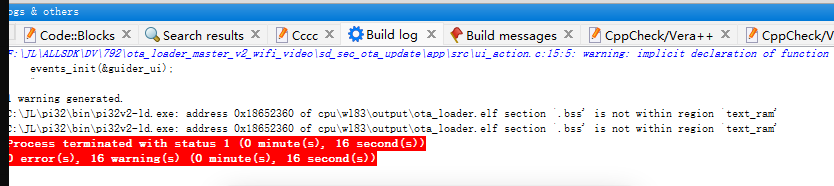

sd_sec_ota_update工程添加大屏幕屏驱编译不过，错误提示address 0x18652360 of cpu\wl83\output\ota_loader.elf section .bss' is not within region text_ram'

解决：

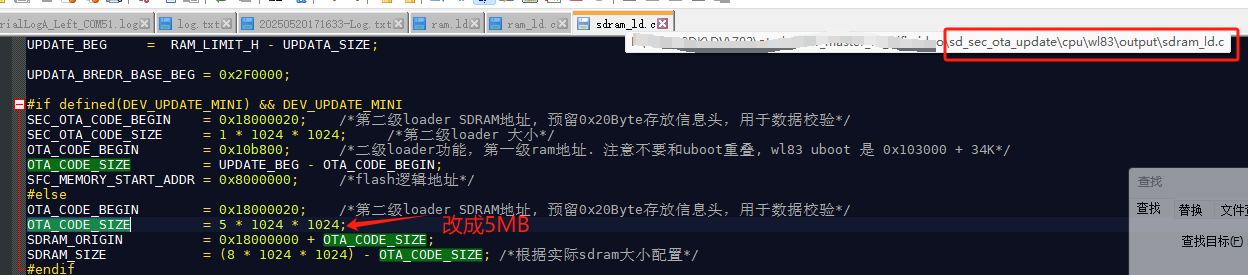

ota_loader_master_v2_wifi_video\sd_sec_ota_update\cpu\wl83\output\sdram_ld.c
提高text_ram RAM区域到5MB~6MB。
（以宽高为1280x800,颜色格式为RGB565 为例子，底层会申请两块buffer，所需大小为1280x800x2x2 byte），保存重新编译即可。
