792N系列 U盘单备份升级说明

📎 原始文档:https://www.kdocs.cn/l/caGVAlqbmE6N 792N系列 U盘单备份升级说明

简述

本文档对792系列 支持U盘单备份升级提供相关配置说明

测试环境

792开发板
AC792N_SDK_RELEASE_V2.2.2_2025-04-22
wificamera工程

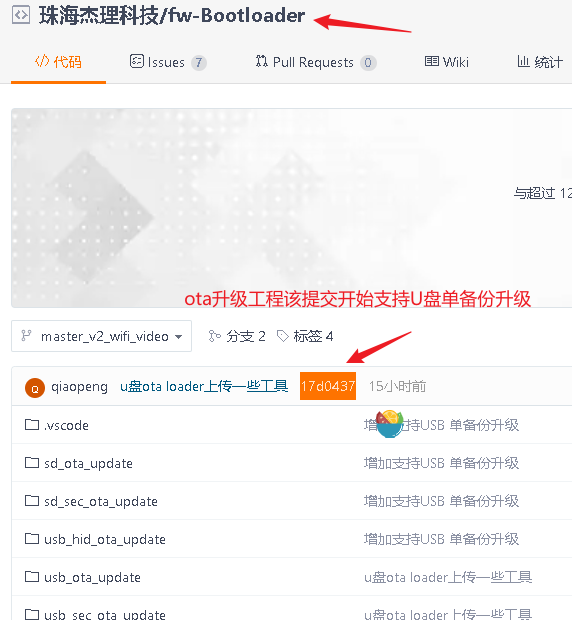

📢ota工程版本要求

自行下载:
gitee-repos-Other: 杰理仓库整理 — 其他

WiFicamera工程应用层配置

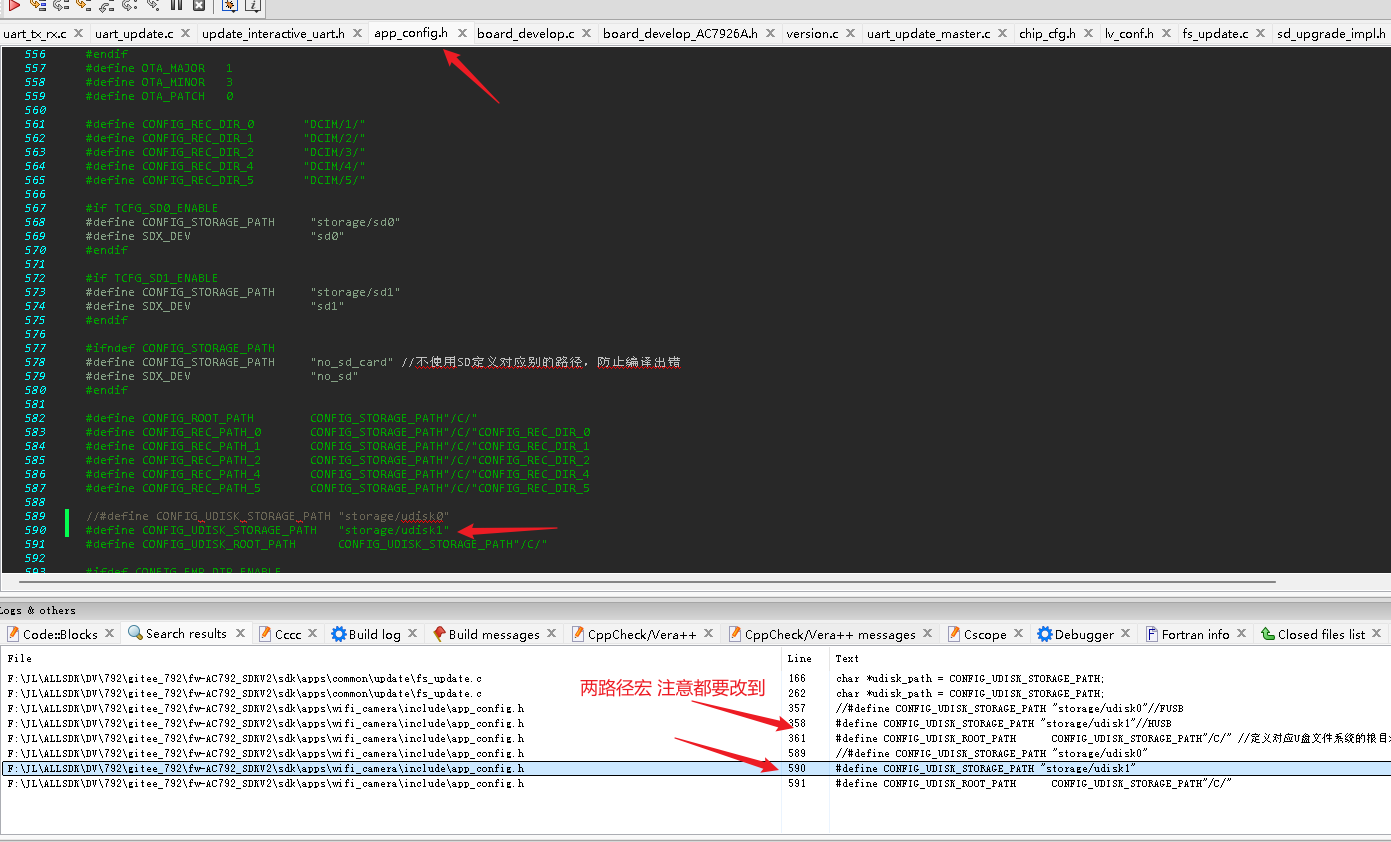

app_config.h配置:

//#define CONFIG_UDISK_STORAGE_PATH    "storage/udisk0"//FUSB
#define CONFIG_UDISK_STORAGE_PATH    "storage/udisk1"//HUSB

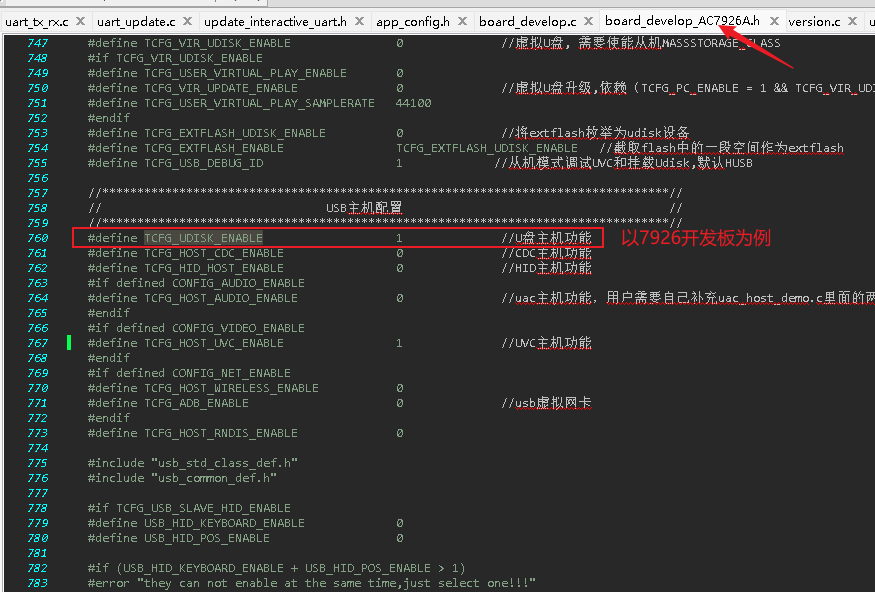

板级头文件配置:

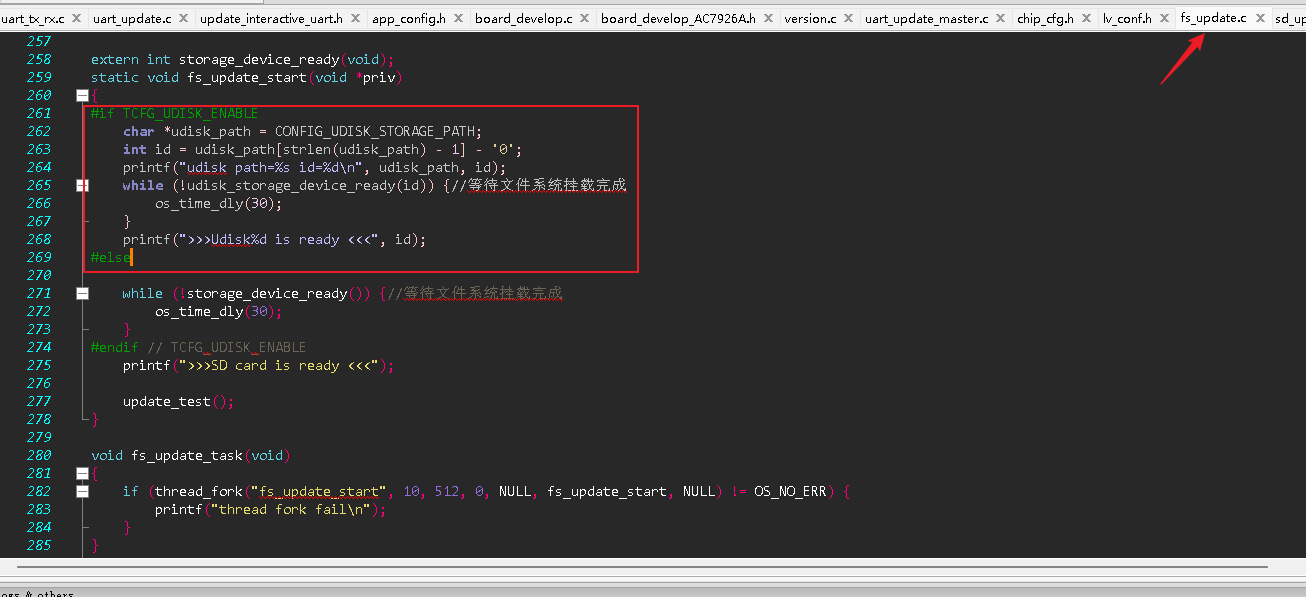

fs_update.c补充适配逻辑:

#if TCFG_UDISK_ENABLE
    char *udisk_path = CONFIG_UDISK_STORAGE_PATH;
    int id = udisk_path[strlen(udisk_path) - 1] - '0';
    printf("udisk path=%s id=%d\n", udisk_path, id);
    while (!udisk_storage_device_ready(id)) {//等待文件系统挂载完成
        os_time_dly(30);
    }
    printf(">>>Udisk%d is ready <<<", id);
#else

    while (!storage_device_ready()) {//等待文件系统挂载完成
        os_time_dly(30);
    }
#endif // TCFG_UDISK_ENABLE

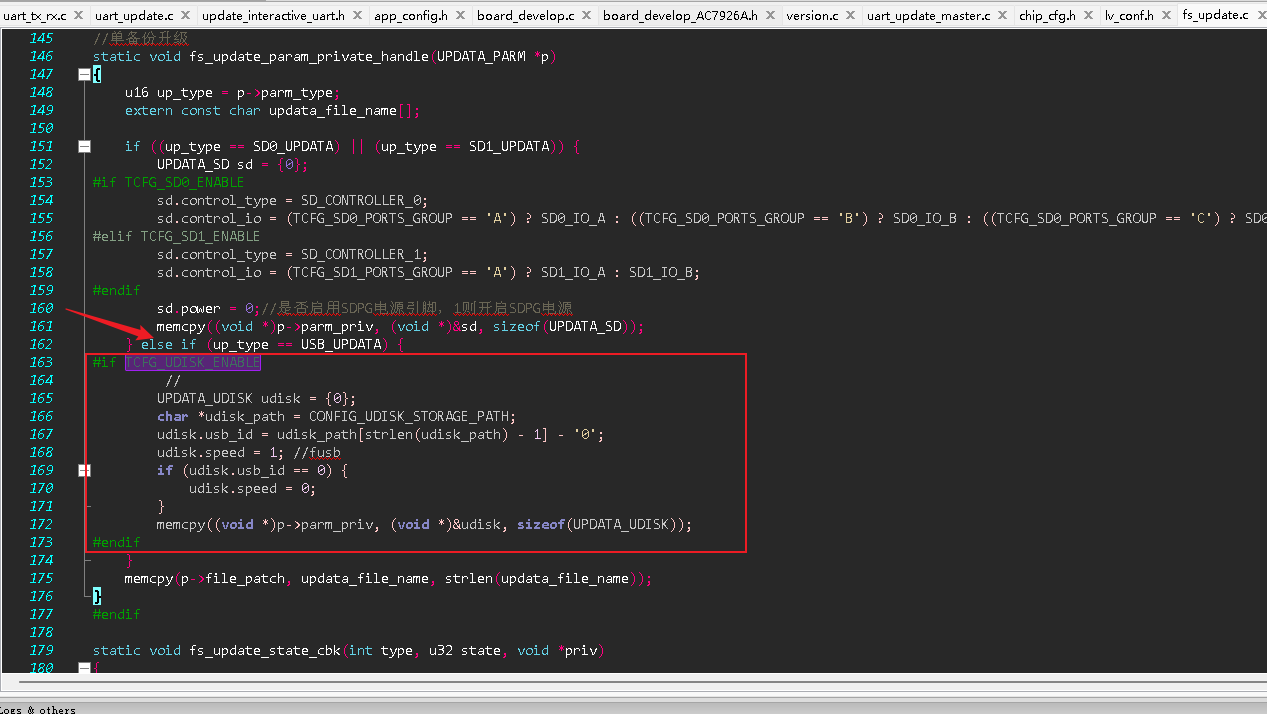

#if TCFG_UDISK_ENABLE
         //
        UPDATA_UDISK udisk = {0};
        char *udisk_path = CONFIG_UDISK_STORAGE_PATH;
        udisk.usb_id = udisk_path[strlen(udisk_path) - 1] - '0';
        udisk.speed = 1; //fusb
        if (udisk.usb_id == 0) {
            udisk.speed = 0;
        }
        memcpy((void *)p->parm_priv, (void *)&udisk, sizeof(UPDATA_UDISK));
#endif

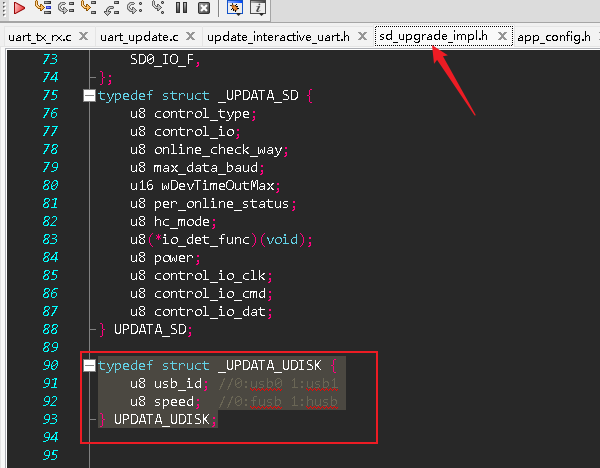

C补充结构体:

typedef struct _UPDATA_UDISK {
    u8 usb_id; //0:usb0 1:usb1
    u8 speed;  //0:fusb 1:husb
} UPDATA_UDISK;


ota升级工程应用层配置

操作步骤与SD卡升级一致,参考文档:
AC792系列_卡升级使用说明v1.3.docx

📢注意

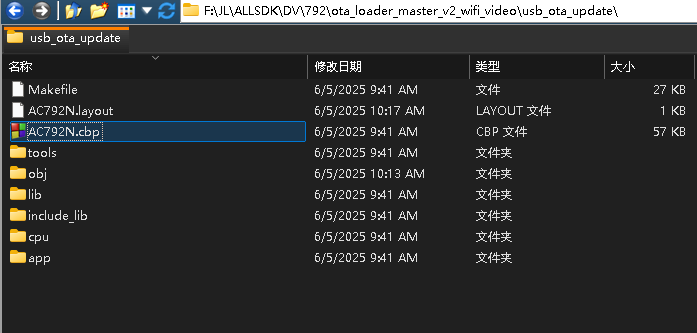

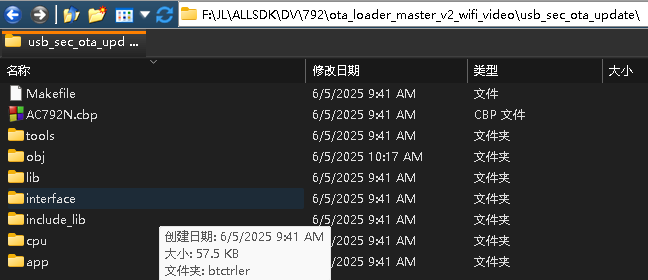

u盘ota工程对应usb_sec_ota_update、usb_ota_update文件夹下的cbp工程

常见问题

升级校验失败

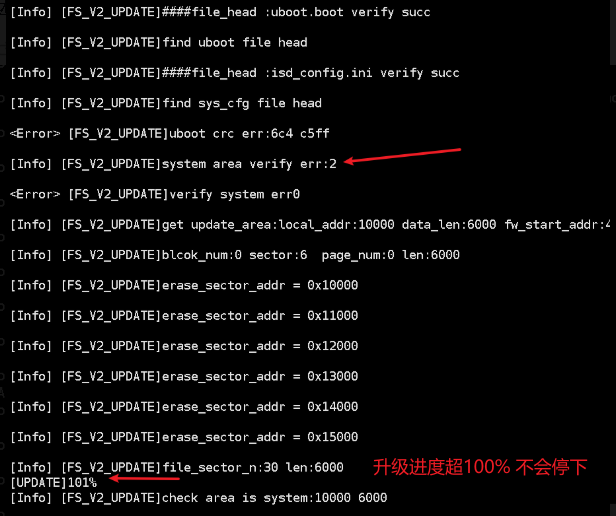

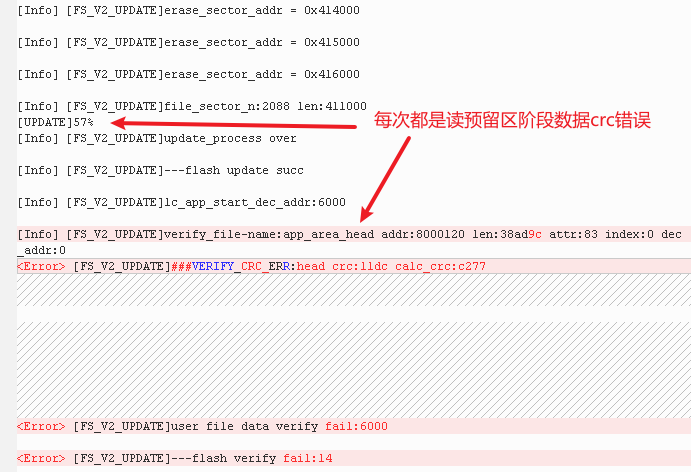

有两种异常打印:

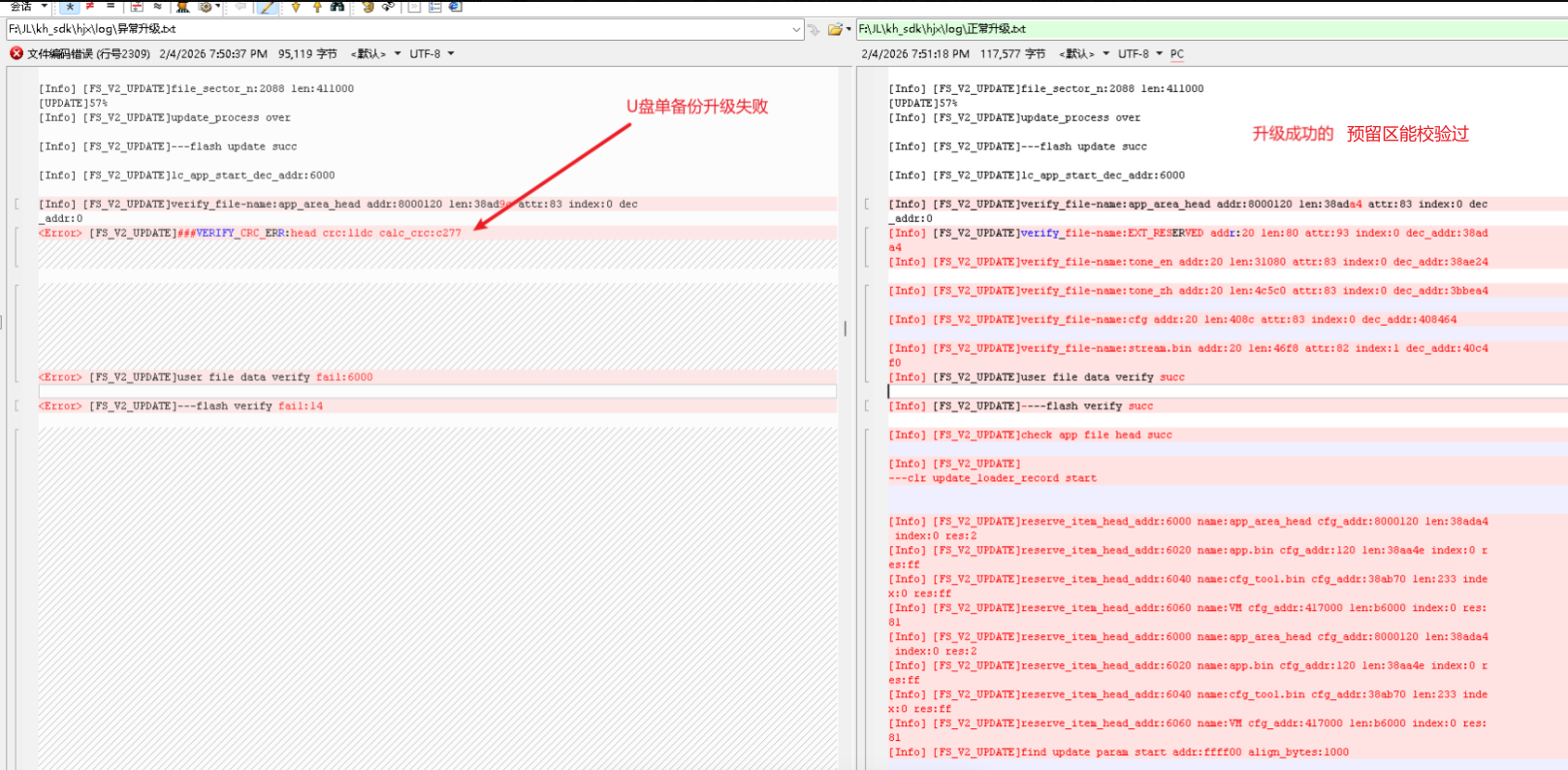

对比分析:

根本原因:

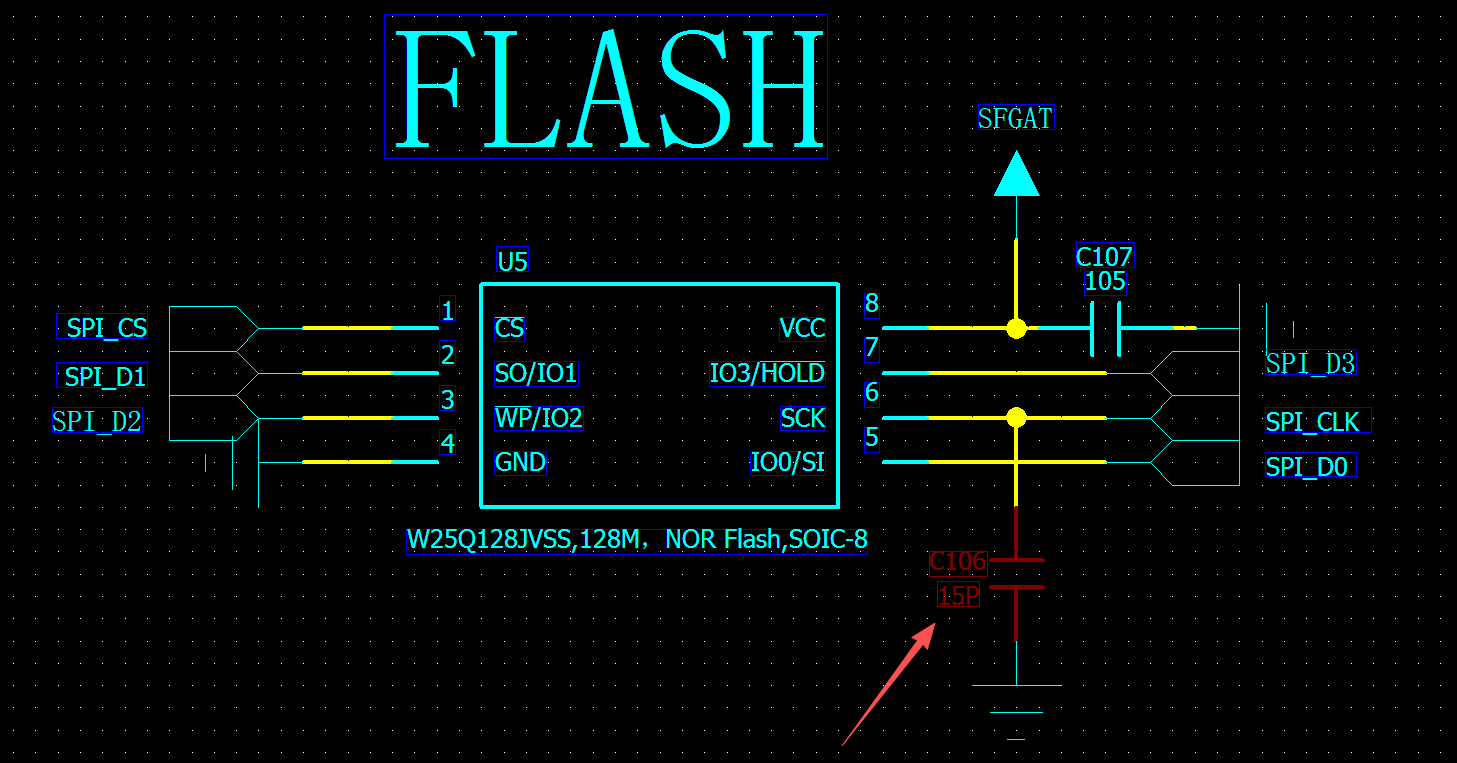

flash的clk加了个15pf电容,导致读预留区阶段数据失败,出现校验异常

处理方案:
去掉flash的clk 15pf电容

本文档包含以下子页面

  • AC792系列_卡升级使用说明v1.3
