AC54&56外部中断使用说明文档

📎 原始文档：https://www.kdocs.cn/l/cpGc2a94Qld8 AC54&56 外部中断使用说明文档
目 录
TOC \o "1-3" \h \u  HYPERLINK \l _Toc4232 一、功能说明  PAGEREF _Toc4232 \h 2
 HYPERLINK \l _Toc30579 二、配置步骤  PAGEREF _Toc30579 \h 2
 HYPERLINK \l _Toc23260 三、注意事项  PAGEREF _Toc23260 \h 5



一、功能说明

AC54&56 所有版本在使用外部中断功能时，均可参照该文档步骤进行配置。由于测试版本为AC56 0.5.14版本，因此该版本需要替换库文件。后续更新的版本可能不需要补丁，具体以实际情况为准。

二、配置步骤

在AC56 0.5.14版本SDK上，添加如下.c文件，替换dev.a和cpu.a库文件。包括0.5.14 wifi版本在内，除了0.5.14版本均不要使用该库文件：
 EMBED Package
image   EMBED Package
image   EMBED Package

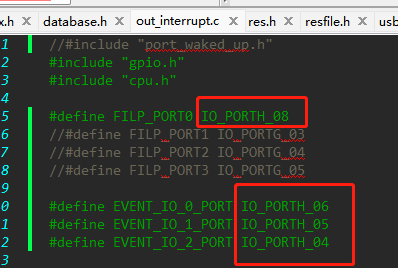

打开out_interrupt.c文件，结合实际情况修改如图所示对应引脚。这里事件0，事件1和事件9(也就是EVENT_IO_0，EVENT_IO_1，EVENT_IO_2)可以使用任意普通IO，通过IOMC2对应寄存器位置设置输入映射过来，而FILEP_PORT宏定义的引脚负责翻转电平，用于做触发中断的翻转测试信号。

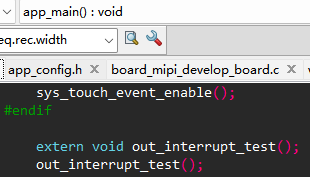

在应用层调用out_interrupt_test()

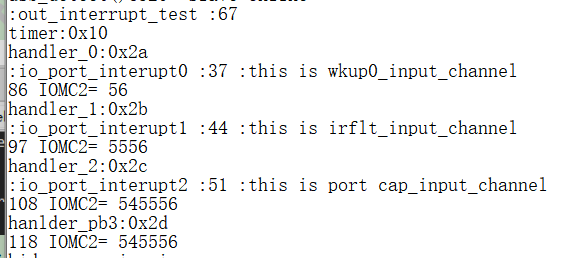

下载代码后出现相关寄存器配置打印：

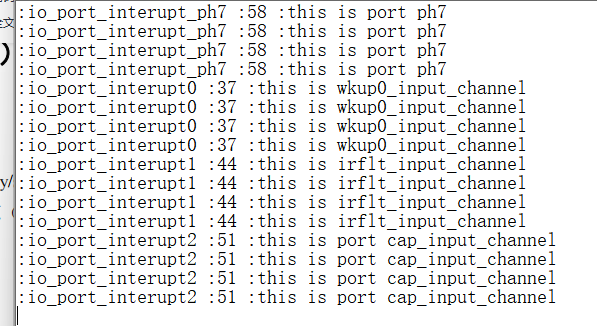

连接翻转电平引脚与外部中断事件设置的触发引脚，出现如图所示打印则代表正常触发中断：

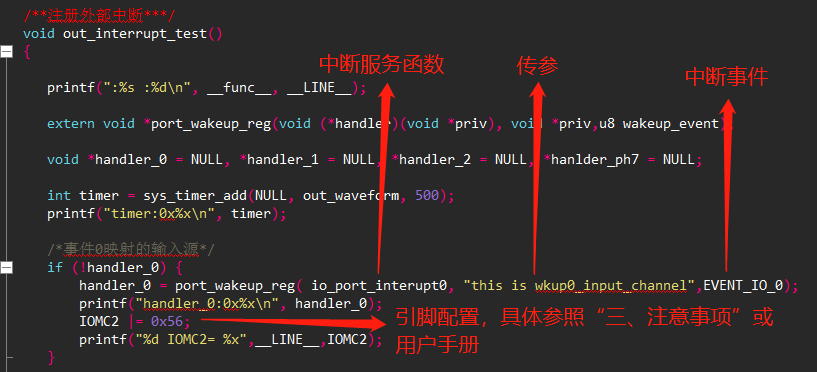

out_interrupt_test()函数：

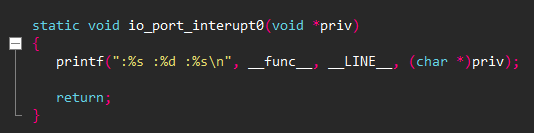

中断服务函数自行添加处理：



三、注意事项

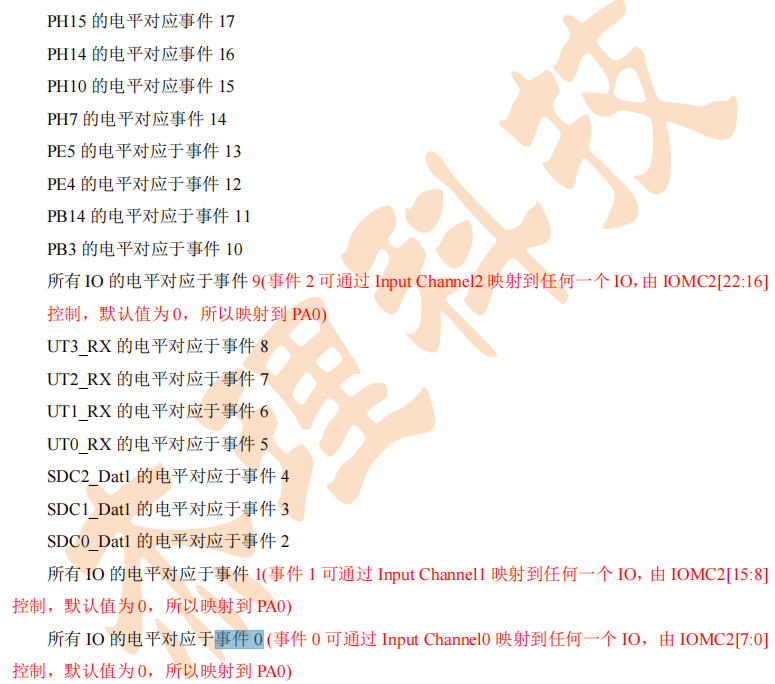

参照用户手册可以得知，外部中断源有18个。其中，事件0，事件1和事件9(也就是EVENT_IO_0，EVENT_IO_1，EVENT_IO_2)可以通过IMOC2配置映射使用任意普通IO。
除了上述说明的事件0，事件1和事件9以外，其他均是硬件IO作为中断源，需要找到硬件对应的IO口进行设置。

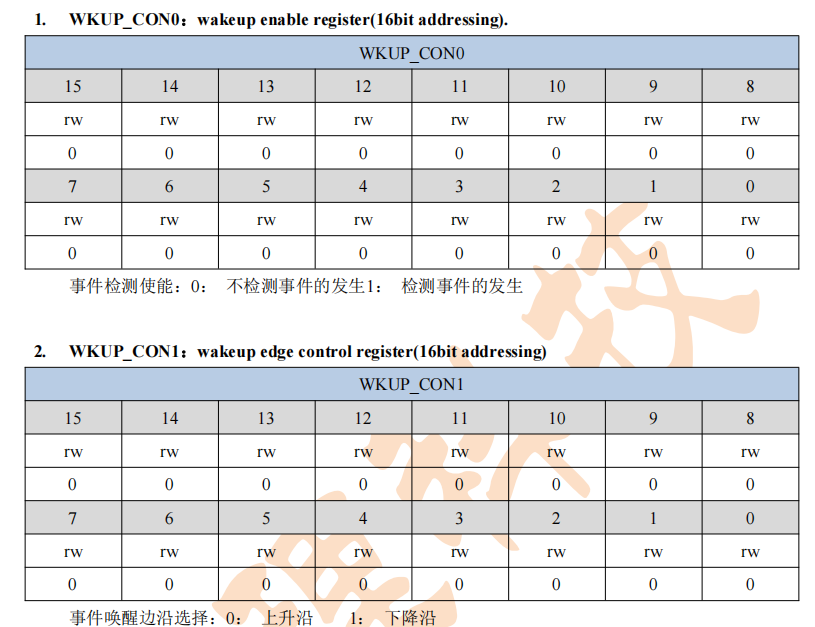

外部中断相关寄存器，结合用户手册查看相关寄存器。若上述配置完之后并没有触发中断，可以将寄存器值打印出来查看，其中WKUP_CON0用于使能中断，WKUP_CON1负责设置边沿触发的极性。

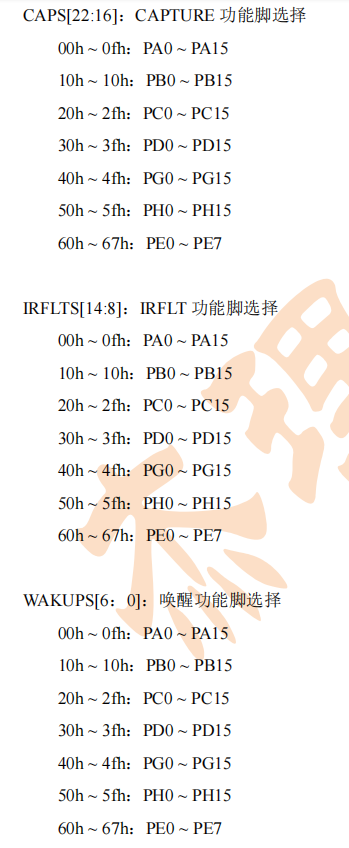

IOMC2配置选择管脚，如下：

若配置后，引脚没进中断事件，先检查初始化的打印，初始化打印中有关键信息，若初始化无问题，则后续打印IOMC2的值看是否有被修改。

杰理科技 2023.07.14
