AC792系列_卡升级使用说明v1.3

📎 原始文档：https://www.kdocs.cn/l/cvx3THn6dBqS

测试版本说明：

AC792N SDK on branch [wifi_video_master] tag V1.2.2+_2024-11-09

卡升级无升级UI

一、概述

用户的卡升级UI由ota_loader加载运行，ota_loader由fw-Bootloader工程管理制作。
由于fw-Bootloader工程没有用户对应的屏幕驱动导致ota_loader卡升级时候无法显示升级进度条。

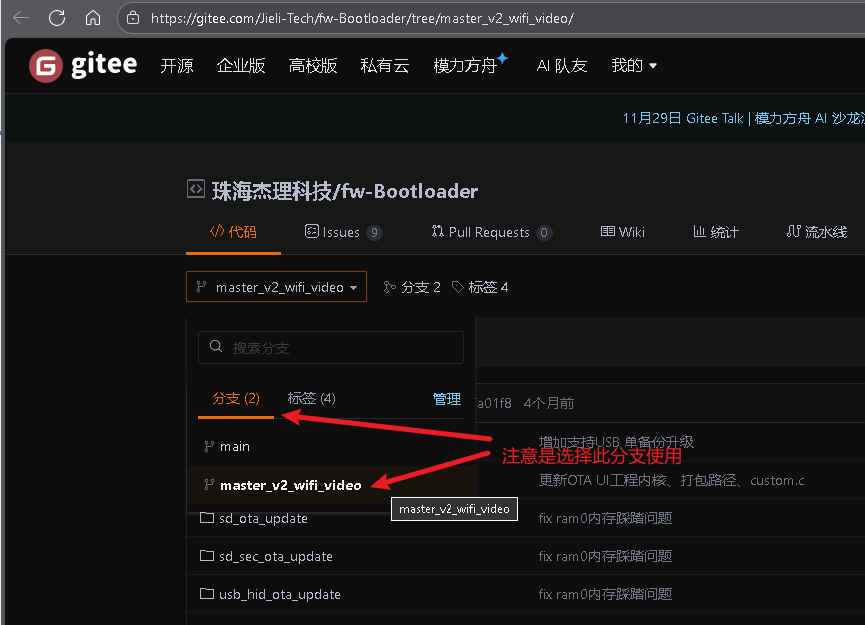

fw-Bootloader工程，gitee仓库获取：

HYPERLINK "https://gitee.com/Jieli-Tech/gitee-repos-Other/tree/master/ac792n-ota-loader" gitee-repos-Other: 杰理仓库整理 — 其他

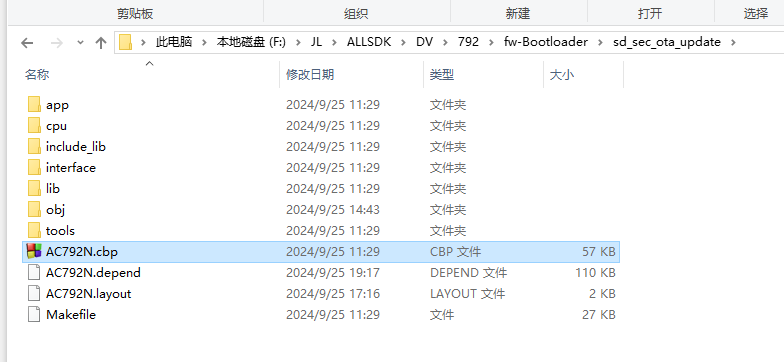

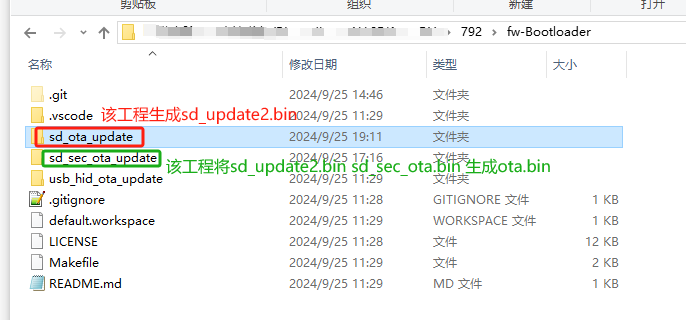

工程结构

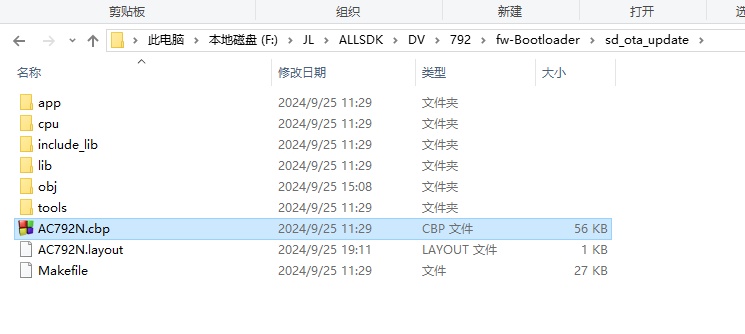

sd_ota_update cbp工程：

sd_sec_ota_update cbp工程：

2. 加入屏驱文件，制作ota_loader固件 2.1、打开sd_ota_update工程，全编译工程

2.2、将sd_ota_update\cpu\wl83\output\sd_update2.bin
复制到sd_sec_ota_update\cpu\wl83\output

注意：如果sd_ota_update工程未做改动，2.1、2.2步骤可以省略。

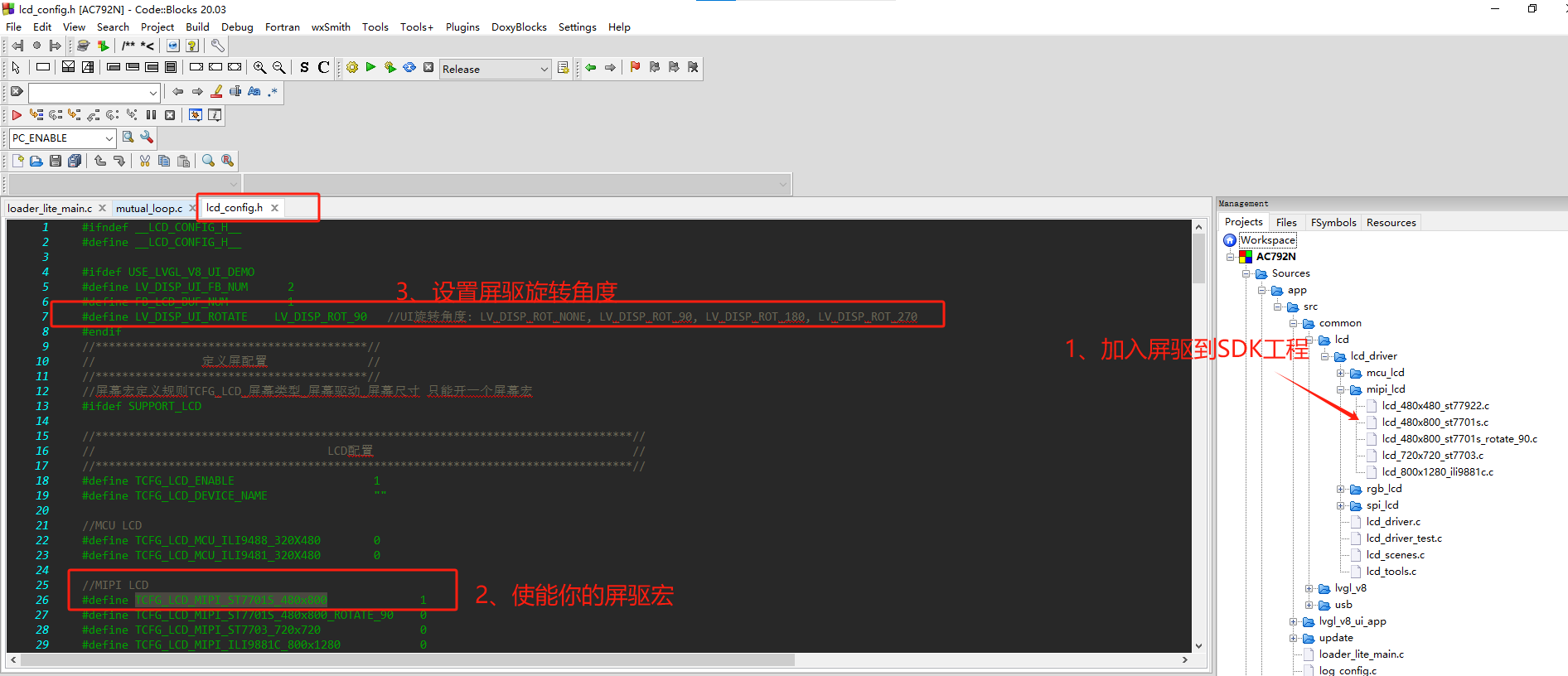

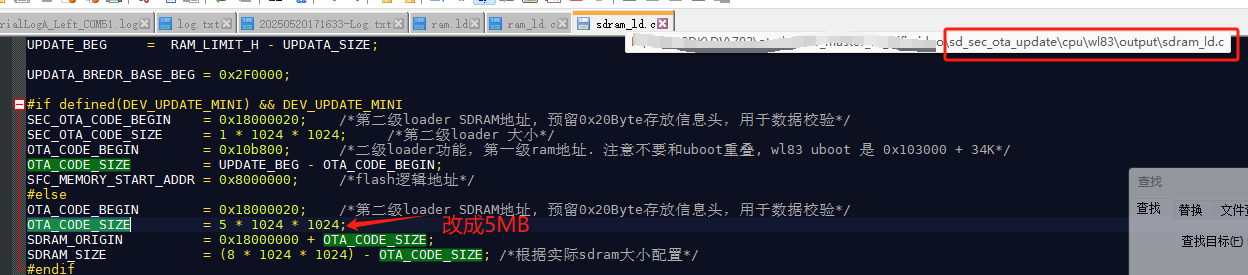

2.3、打开sd_sec_ota_update工程，操作参考如下，完成后全编译：

2.4、将sd_sec_ota_update\cpu\wl83\output的ota.bin、sd_updata2.bin、sd_sec_ota.bin拷贝到792sdk的tools目录下：ac792\sdk\cpu\wl83\tools。

2.5、制作卡升级文件，运行ac792\sdk\cpu\wl83\tools\生成升级固件.bat

2.6、将ac792\sdk\cpu\wl83\tools\upgrade\update.ufw放入机器的SD卡根目录中。

兼容MCU屏驱

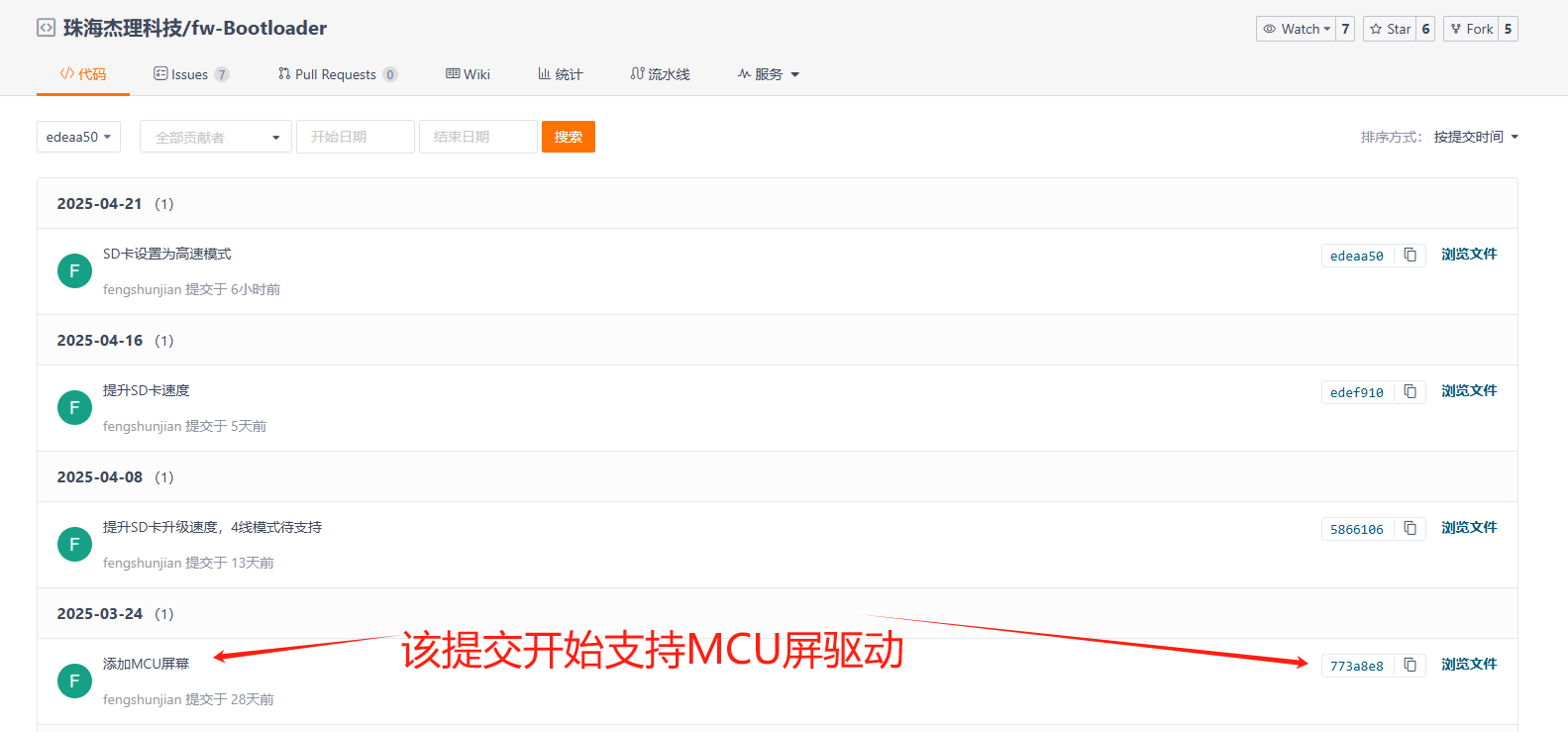

需要从gitee仓库更新fw-Bootloader工程到commit id为773a8e8d版本：

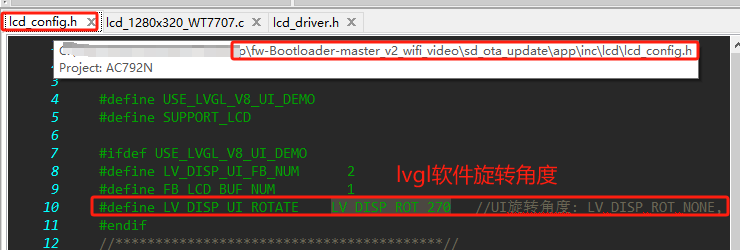

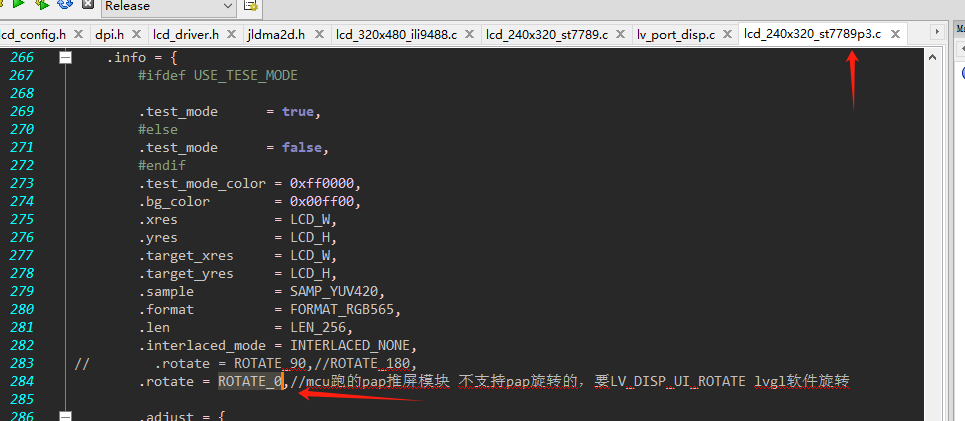

注意：mipi屏是在dmm模块的中断回调里替换推屏buf；mcu屏则是直接推LVGL传进来的buf。所以mcu屏只能配置LV_DISP_UI_ROTATE进行lvgl软件旋转，而mcu屏驱动应当设置为ROTATE_0。

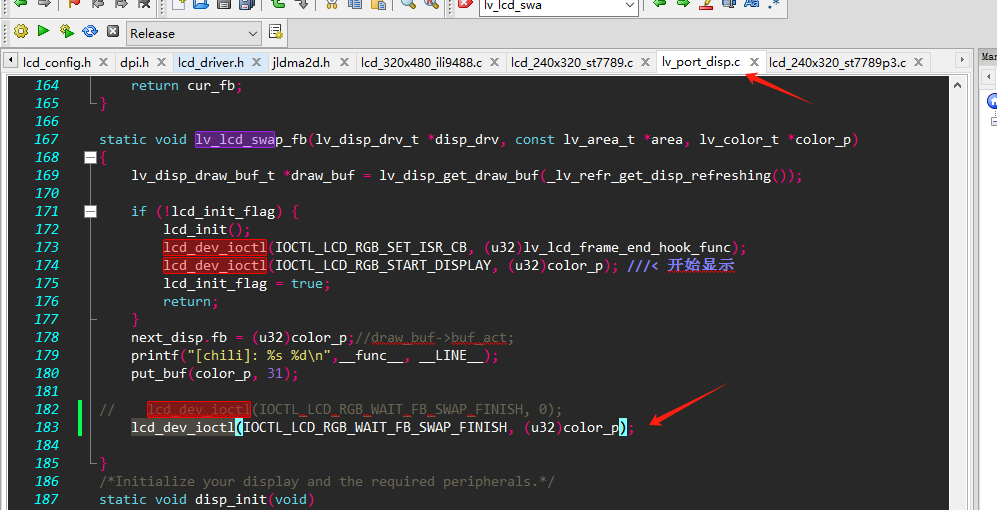

应用层改动：

lcd_dev_ioctl(IOCTL_LCD_RGB_WAIT_FB_SWAP_FINISH, (u32)color_p);

RGB888颜色格式的MCU驱动支持：

commit id为773a8e8d版本支持MCU驱动为RGB888颜色格式，
需要将sd_sec_ota_update\app\src\common\lcd\lcd_driver\lcd_driver.c文件对比同步下面的文件：
EMBED Package

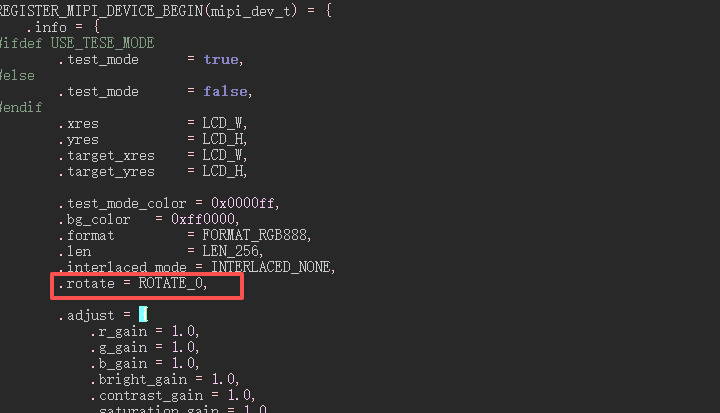

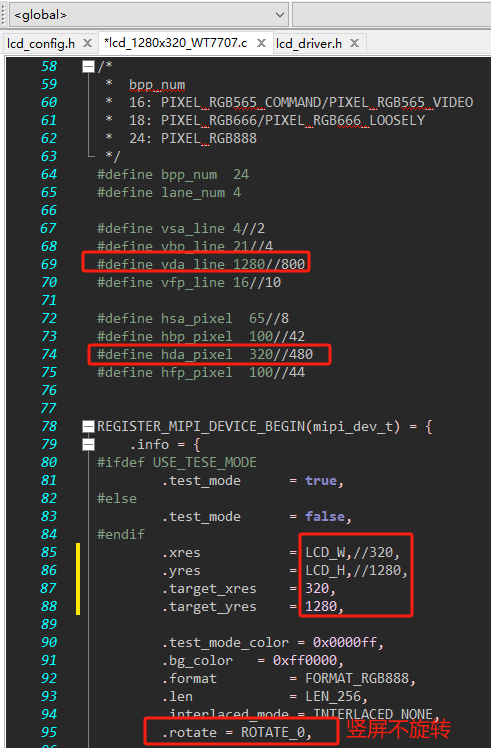

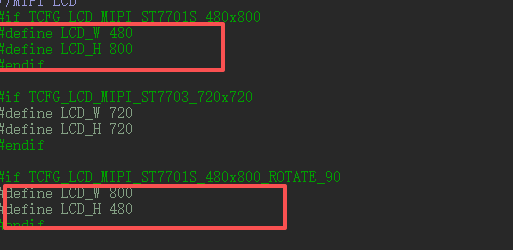

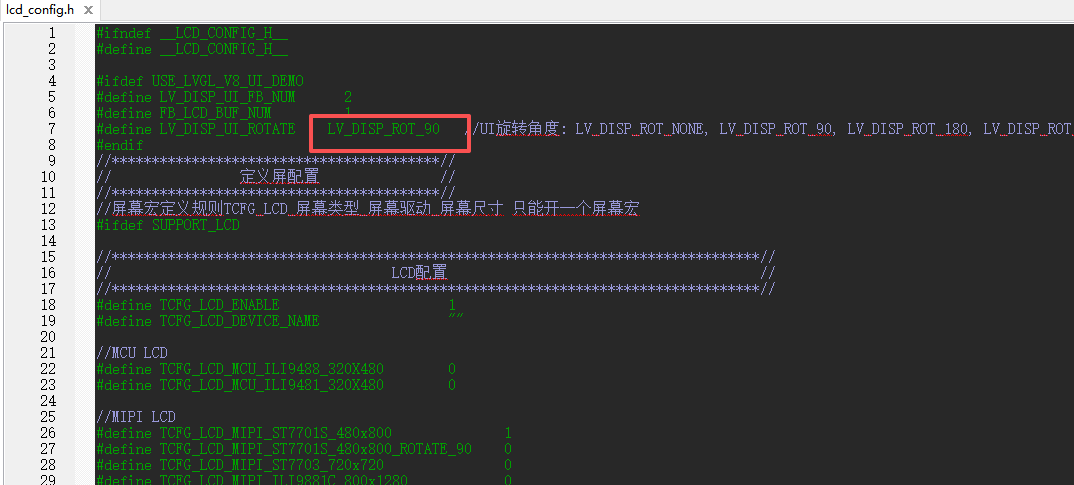

当mipi时竖屏横显示时注意宽高以及旋转的配置
竖屏横显示，需旋转90度，则屏驱动那边无需旋转, ui旋转，配置如下
