一、认证介绍

BLE认证与BR/EDR类似，整体上可以按测试使用的仪器和方法分为FCC和BQB两种。由于使用的协议和使用方法不同，BLE与BR/EDR的测试方法上也会些许差异。
经典蓝牙可以使用固定地址连接测试，BLE需要外接串口连接测试。

1. 从测试使用仪器上简单区分测试是FCC还是BQB： 当使用的仪器仅仅是频谱仪（或综测仪）时，测试一般为FCC认证；当使用仪器为N4010（或综测仪）时，测试一般为BQB认证。
2. 从测试方法上简单区分测试是FCC还是BQB： 如果测试主要对象是发射波形的杂散、相邻信道发射功率间隔，则测试为FCC认证；如果测试主要对象为发射波形的信噪比、发射功率、灵敏度等，则测试为BQB认证。
   另外，按不同的测试的方式，FCC认证与BQB认证的准备都不同。

FCC认证：
FCC认证分传导测试和辐射测试。传导测试，需要使用射频线，射频线焊接到芯片的RF输出脚，下载对应的FCC程序进行测试；辐射测试，使用正常样机，当测试内容仅仅是看发射模式和接收模式的功率和杂散则和传导样机一样使用同一份FCC程序，当测试内容还包括其他模式时，即测试EMC/EMI，则需要使用样机正常使用的程序。

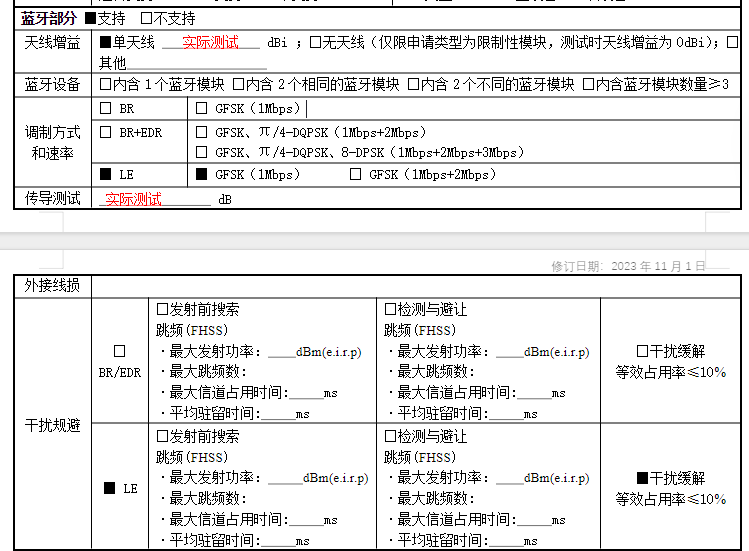

干扰规避测试项选择：

BQB认证：
BQB认证测试分芯片输出测试和协议测试（pofile）。芯片输出测试，需要使用射频线，射频线焊接到芯片的RF输出脚，需要下载对应芯片的BQB程序进行测试；pofile测试需要使用正常程序，按测试对对应功能使用的协议进行测试。
默认pofile支持能过的协议仅有HCI，其余暂时没有说明。

功率等级范围：

杰理蓝牙认证指南.otl

二、认证标准

FCC：
功率大小：芯片认证单独测试BLE建议过的蓝牙等级为2级或3级，功率大小范围在-20dBm~0dBm；
杂散范围：发射模式下，杂散起码低于-40dBm；接收模式下，杂散起码低于-54dBm；
频偏大小：一般都是≤±50kHz；
BQB：
连接仪器测试会显示对应测试项是PASS还是FAIL。

三、测试方法

FCC：
BLE_FCC测试方法.pdf
BQB：
N4010和综测仪测试方法如下：AC63X BLE DUT测试介绍.pdf
8852测试方法如下：MT8852B BLE BQB测试介绍.pdf

四、认证程序

【金山文档】 认证资料获取汇总(最新资料后台会更新)
认证资料获取汇总(最新资料后台会更新).otl
当芯片型号为AC635N/636N/637N时，对应需要使用AC695N/696N/697N的认证程序。

五、认证工具及参数

FCC需要工具：
USB转TTL工具（CH340）、射频线、电脑及通信上位机（FCC assist）
FCC工具.rar

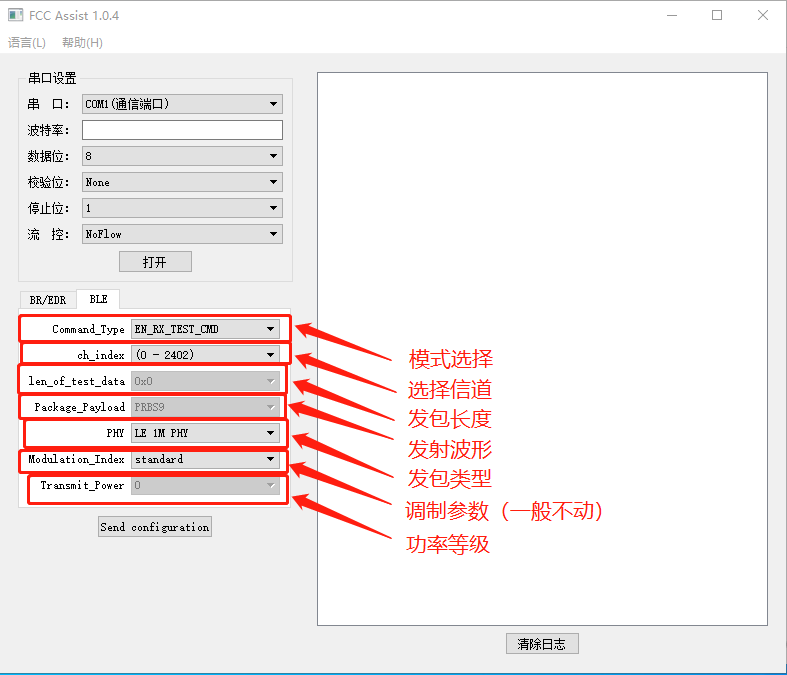

上位机界面如下：

BQB需要工具：
USB转TTL工具（CH340）、射频线、电脑使用对应上位机Agilent N4010A BT4 ATE

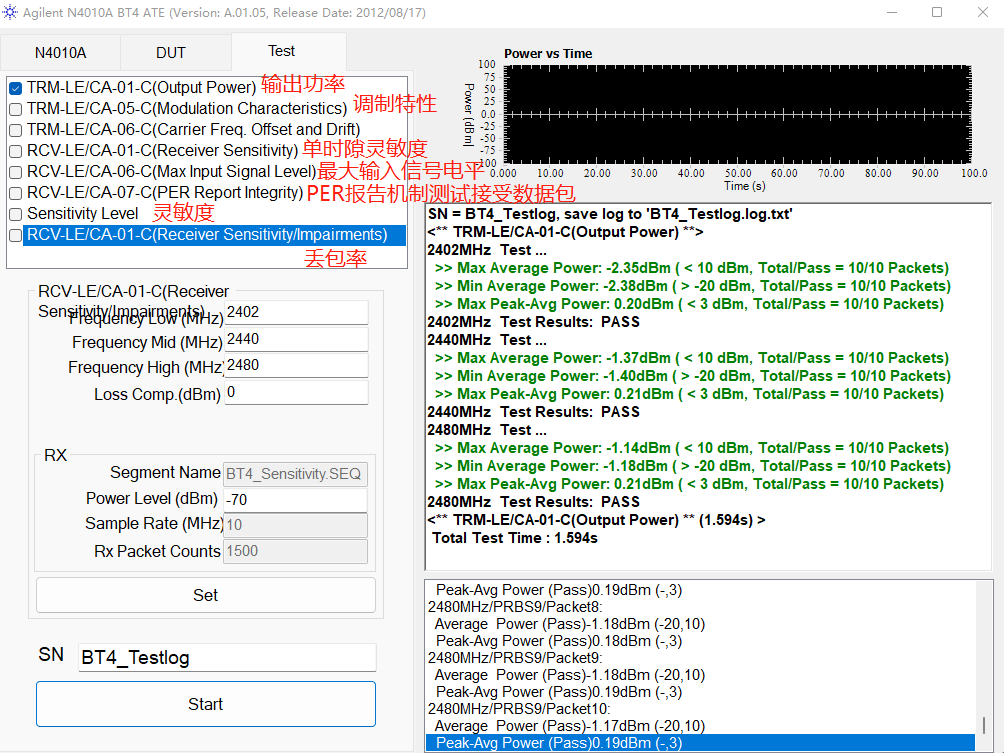

上位机界面如下：
