AC63X BLE DUT测试介绍
AC63X BLE DUT测试介绍
一.软件代码修改： ..................................................................................................................................................... 2
二.搭建N4010A测试环境：...................................................................................................................................... 3
三. N4010A测试 DUT步骤： .................................................................................................................................... 5
四. CMW500测试DUT步骤： ................................................................................................................................. 10
支持SDK版本：AC630N_bt_data_transfer_sdk_release_v2 .2.0
一.软件代码修改：
1、 修改方法：

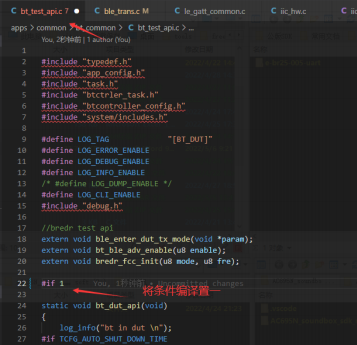

打开bt_test_api.c文件，打开dut测试代码
图 1：打开dut代码
2、 接口说明：
杰理提供自定义dut测试和标准dut测试两种dut测试方法。
自定义dut 测试：杰理提供TX信道切换函数ble_dut_tx_fre_api；RX信道切换函数ble_dut_rx_fre_api；测试结束函数ble_dut_test_end。用户可以根据自身协议自定义测试流程。
标准dut测试：标准dut测试可使用N4010A、 CMW500等蓝牙测试仪进行dut测试。调用 ble_standard_dut_test_init函数进入标准dut测试，ble_standard_dut_test_close函数退出标准dut测试。

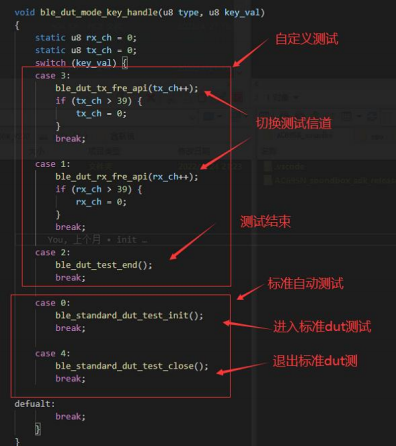

图2： dut测试接口
二.搭建N4010A测试环境：
1、 安装IO_Liaraires、 13007_N4010A_BLE_ATE_08_ 17_2012；
2、 安装完IO Libararies后可以找到Agilent Connection Expert软件，软件路径：/安装的盘/Agilent Connection Expert
3、 使用MiniUSB线将电脑与N4010A连接在一起（N4010A后面有MiniUSB 口）

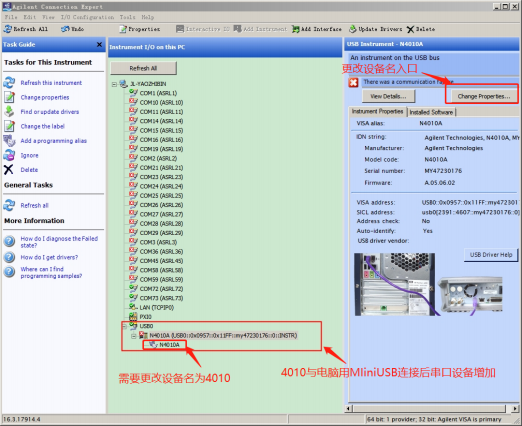

4、 开机等待设备枚举成功，成功后会在Agilent Connection Expert显示有usb_instrument1 设备，需要修改设备名为N4010A，如下图3所示；
图3：Agilent Connection Expert界面

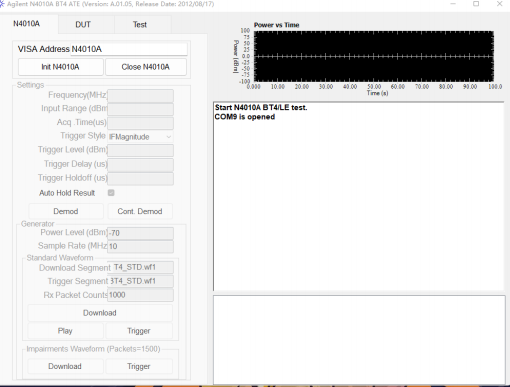

5、 打开软件AgN4010BT4_ATE,界面如下图4所示,软件路径： /安装的盘/13007_N4010A_BLE_ATE_08_ 17_2012/AgN4010BT4_ATE。
图4：AgN4010BT4_ATE界面
三. N4010A测试 DUT步骤：
1、 需要准备的最基本工具：样机（把升级口引出来）、 USB转TTL工具、电源（电池供电或稳压源供电）、电脑（安装好环境） 、射频线。使用仪器：4010/CMW500
2、 样机RF 引脚需要断开天线，外接射频线，电源使用电池供电，使用USB 的DM/DP/GND 以便与上位机通信，并烧录对应的 DUT程序以便测试，样机接线图如下图5所示；

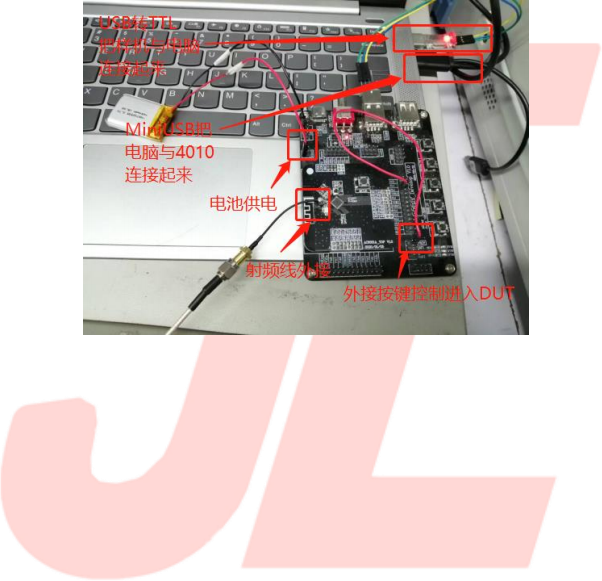

图5：样机接线
3、 需要先给样机供电再接串口以防数据异常。
（注：如果先接串口再上电，有可能出现ADC采样异常，影响ldotrim 结果，进而影响蓝牙性能，建议做好先上电再接串口）
4、 使用Mini USB线把电脑与4010连接在一起，打开上位机Agilent Connection Expert与N4010A通信，如下图6、 7所示：

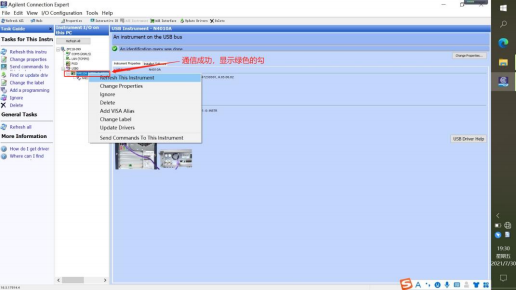

图6：Agilent Connection Expert与N4010A通信成功

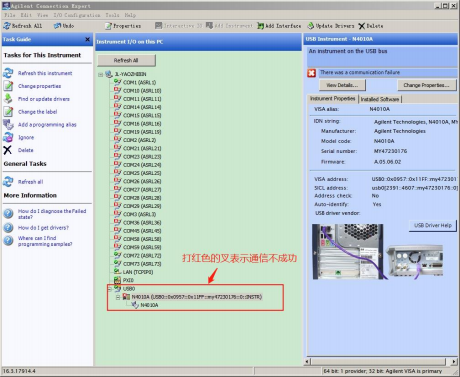

图7：Agilent Connection Expert与N4010A通信失败
5、 打开上位机AgN4010BT4_ATE连接N4010A，确定40100与上位机正常通信，点击“Init N4010A”后上位机显示初始化成功，4010也进入上位机控制界面，如下图8、 9所示；

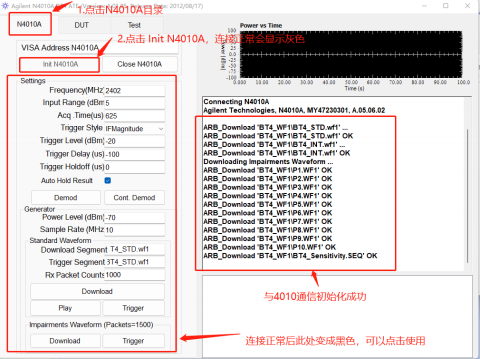

图8：上位机与4010通信成功，上位机页面

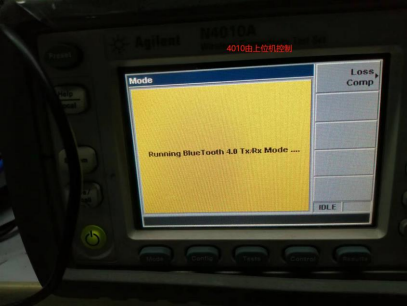

图9：上位机与4010通信成功， 4010页面

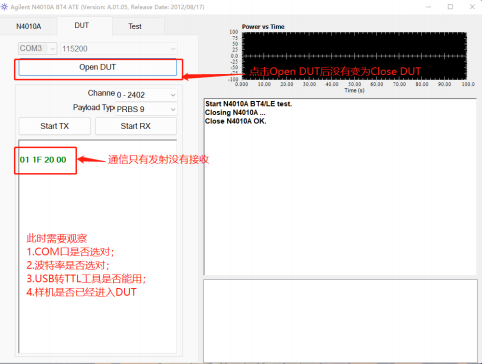

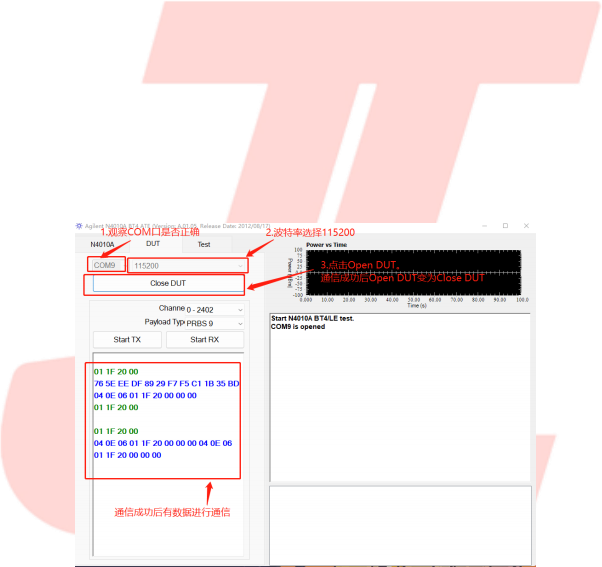

6、 确定样机与上位机正常通信，切换到DUT 界面，设置串口波特率为 115200，然后点击”Open DUT “下方窗口有数据来回传输且”Open DUT “转换为”Close DUT “表示上位机与样机连接成功，如下图 10、 11所示：
图 10：AgN4010BT4_ATE与样机通信成功
7、 示：

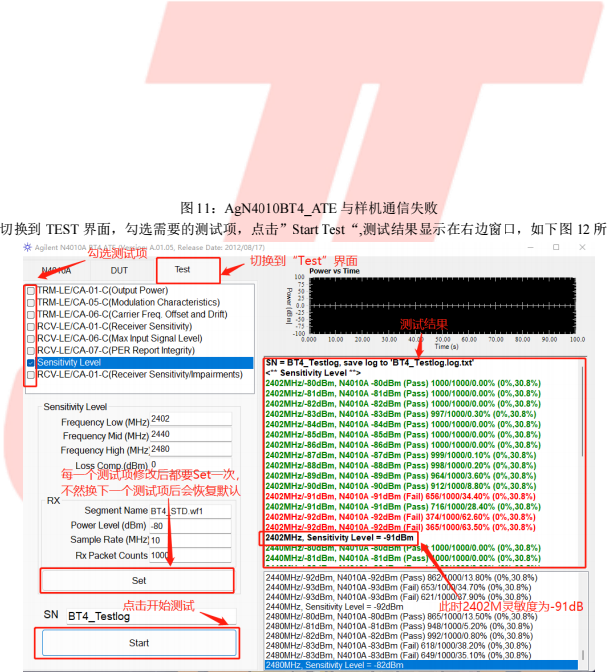

图 12：测试项使用
8、 等待测试完成后，记录右边窗口的数据，可以选择测试结果复制到文本上保留测试数据。
9、 测试完成后需要关闭通信，否则4010一直与上位机连接，下次使用会存在连接不了情况。如下图 13、 14
所示：

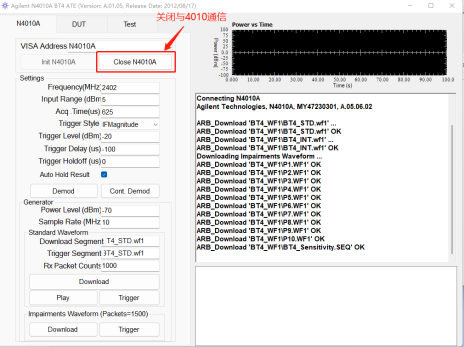

图 13：关闭上位机与4010通信

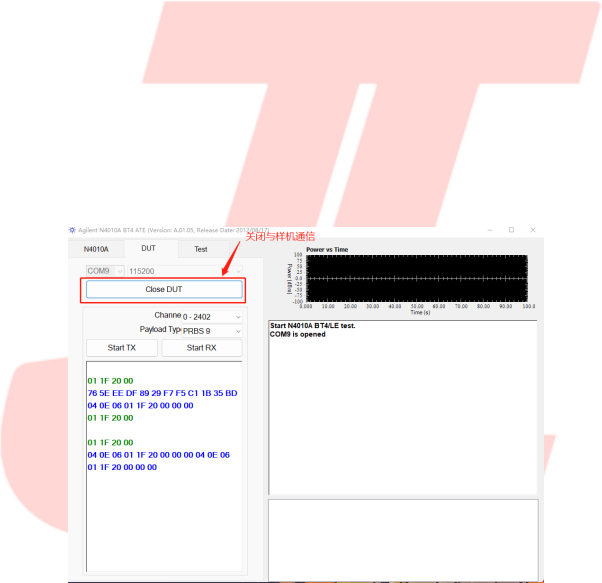

图 14：关闭上位机与样机通信
四. CMW500测试DUT步骤：

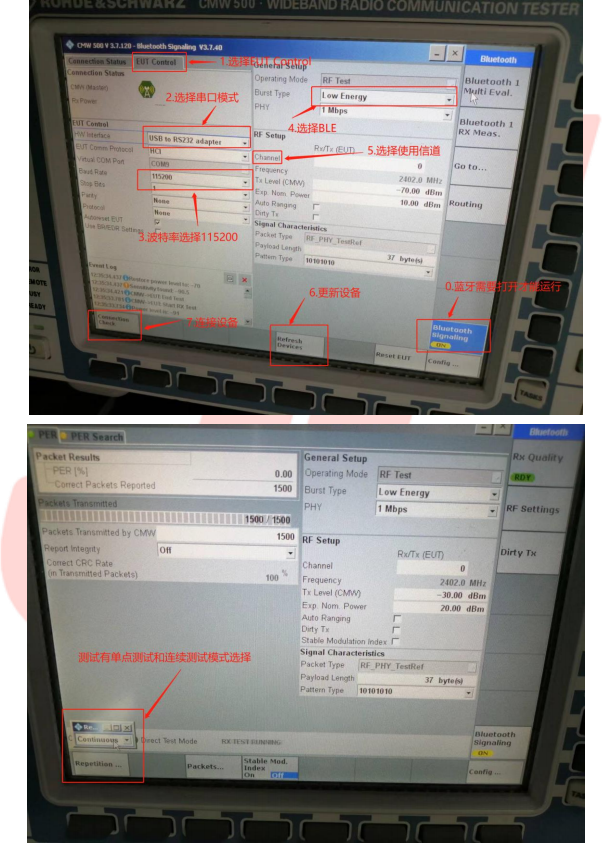

1、 CMW500页面设置：

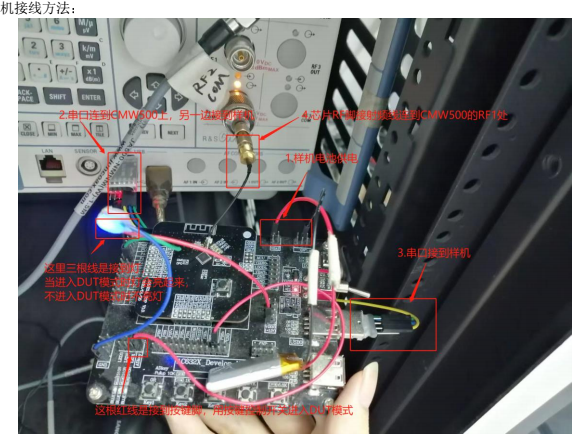

2、 样

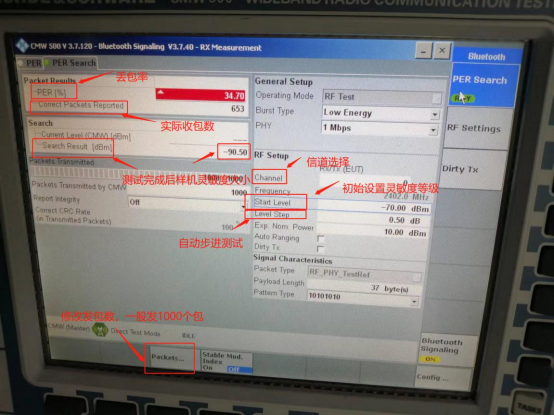

3、BLE灵敏度测试：

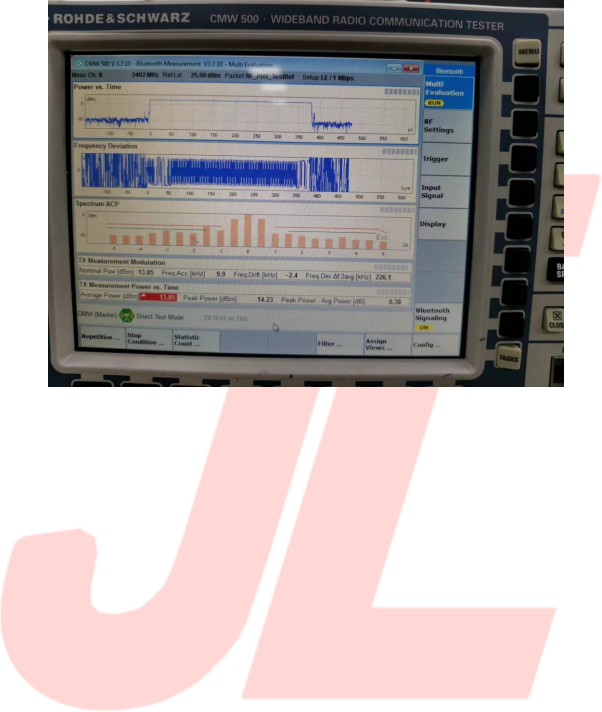

4、BLE发射功率、杂散、频偏等与BR/EDR测试一样，具体要看仪器能否进入测试项目，这边的CMW500 测试不了，如果仪器可以测试会如下图所示：
