杰理蓝牙认证指南

📎 原始文档：https://www.kdocs.cn/l/cu59T4THu5sT 杰理蓝牙认证指南

一、认证的概念

1. 什么是认证

认证是指由国家认监委（中国国家认证认可监督管理委员会）批准的第三方认证机构证明产品、服务、管理体系符合相关技术规范、相关技术规范的强制性要求或者标准的合格评定活动。
举例来说，对第一方（供方或卖方）生产的产品甲，第二方（需方或买方）无法判定其质量是否合格，而由第三方来判定。第三方既要对第一方负责，又要对第二方负责，不偏不倚，出具的证明要能获得双方的信任，这样的活动就叫做“认证”。
认证包括体系认证和产品认证两大类，体系认证一般的企业都可以做，也是一个让客户对自己的企业或公司放心的认证，比如说ISO9001质量体系认证，一般价格以企业或公司人数的多少来决定；产品认证相对来说比较广泛，各种不同规格的产品和不同的产品认证价格都不一样，当然他们的用途也不一样，比如说CCC认证和CE欧盟安全认证。
按认证的种类，产品认证可以分为：国家强制性产品认证和非强制性产品认证。强制性产品认证制度，是各国政府为保护广大消费者人身和动植物生命安全，保护环境、保护国家安全，依照法律法规实施的一种产品合格评定制度，它要求产品必须符合国家标准和技术法规。凡列入强制性产品认证目录内的产品，没有获得指定认证机构的认证证书，没有按规定加施认证标志，一律不得进口、不得出厂销售和在经营服务场所使用。非强制性产品认证是对未列国家认证目录内产品的认证，是企业的一种自愿行为，称为“自愿性产品认证”。
2. 做认证的好处 1）指导消费者选购满意的商品
2）给销售者带来信誉和更多的利润
3）帮助生产企业建立健全有效的质量体系
4）节约大量检验费用
5）国家可以将推行产品认证制度作为提高产品质量的重要手段
6) 实行强制性的安全认证制度是国家保护消费者人身安全和健康的有效手段

7) 提高产品在国际市场上的竞争能力

3. 常见的产品认证标志

认证标志是指产品经法定的认证机构按规定的认证程序认证合格，准许在该产品及其包装上使用的表明该产品的有关质量性能符合认证标准的标识。认证标志作为一种质量标志，其根本作用在于向产品购买者传递正确可靠的质量信息。
1. BQB认证 BQB（Bluetooth Qualification Body）认证是一个蓝牙产品的专利认证，也叫作蓝牙资格认证BQB 。产品具有蓝牙功能并且在产品外观上标明蓝牙标志（Bluetooth logo），必须通过蓝牙BQB的认证。
image 包括蓝牙的名称中文“蓝牙”、繁体字“ 藍牙”、日文“ ブルートゥース”、韩文“ 블루투스”、英文“Bluetooth”、蓝牙标志（Bluetooth logo）等都是属于SIG的专利，如果你的产品具有蓝牙功能，无论你产品外观上有没有表明蓝牙标志都需要通过这个认证，只认使用主体，不区别产品，无论是耳机、音箱还是手机之类的产品。这个标志也属于SIG的注册商标，只有通过BQB认证的产品才能得到蓝牙技术、名称、标志的使用许可，否则就是侵权。

    2. 无线产品市场准入认证

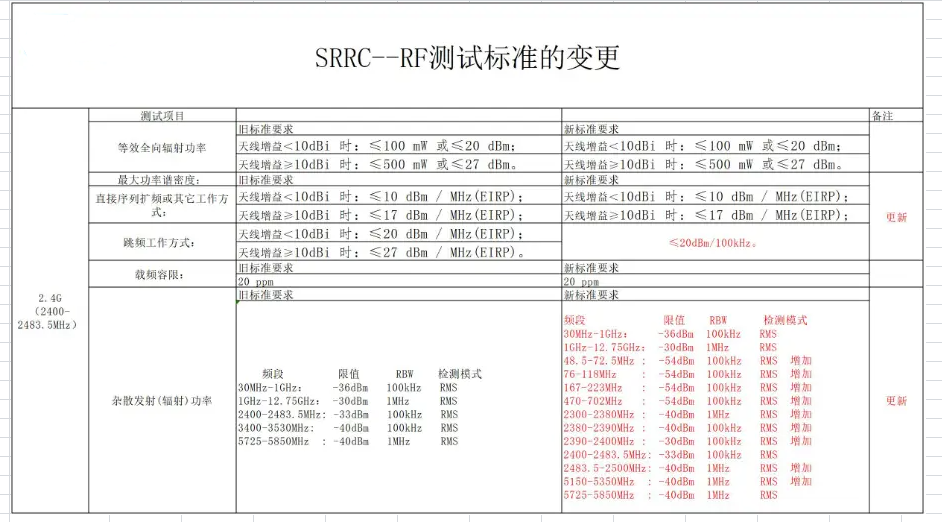

  1. 中国SRRC认证，SRRC全称是State Radio Regulation Committee，即国家无线电管理委员会，SRRC认证（又称SRMC认证）可以理解为无线电型号核准认证。无线电发射设备为无线电通信、导航、定位、测向、雷达、遥控、遥测、广播、电视及微功率（短距离）等各种发射无线电波的设备，无线电发射设备型号核准是无线电设备管理的核心内容，是维护空中电波秩序、保障国家无线电信息安全、从源头上减少干扰产生的一项重要工作。 image
  2. 美国FCC_ID认证，是美国强制性FCC认证模式的其中一种，适用于无线产品。FCC认证是美国联邦通信委员会（Federal Communications Commission）所执行的一项认证制度，旨在确保无线电设备的合规性和电磁兼容性。FCC作为美国的无线电管理机构，负责管理和监管无线电频谱资源的分配和使用，以保障无线电通信的有效性和安全性。无线电应用产品、通讯产品和数字产品要进入美国市场，都要求FCC的认可。 image
  3. 欧盟CE认证，CE认证为各国产品在欧洲市场进行贸易提供了统一的技术规范，简化了贸易程序。任何国家的产品要进入欧盟、欧洲自由贸易区必须进行CE认证，在产品上加贴CE标志。因此CE认证是产品进入欧盟及欧洲贸易自由区国家市场的通行证。 image 4）韩国KCC（MSIP）认证、日本无线产品TELEC认证、巴西ANATEL认证、印度ETA（WPC）认证、澳大利亚RCM认证、加拿大IC认证等。
    3. 安规类认证 安规就是安全规范和安全标准，是指电子电器产品在设计中必须保持和遵守的规范和标准，以保证产品在正常的情况下能正常使用而且对使用者和周围环境不产生潜在的危害，即使在人们使用不小心的情况下，也不能有危险发生。
    许多国家或地区都要求出口到其国家或地区的特定产品应通过安全认证且印有相应的安全标记。
    image 安规认证的目的有如下七种情况：防电击危害、防火灾危害、防机械危害、防热危害、防辐射危害、防化学危害、防能量危害。
    电子产品的安规基本要求：
    1、耐压(抗电强度)-防止电击伤害
    2、绝缘电阻-防止电击伤害
    3、接地电阻-防止电击伤害
    4、泄漏电流-防止电击伤害
    5、电磁兼容-抗电磁干扰能力和对其他电子产品的影响
    6、耐火阻然-防止火灾危险
    7、机械结构-防止机械结构缺陷引起的损伤,灼伤等.
    8、能源冲击-防止因为大电流引起火灾或电弧灼伤

二、BQB认证

1. 认证查询

蓝牙技术联盟是一个跨国组织，它拥有蓝牙的商标、负责认证制造厂商，授权他们使用蓝牙技术和蓝牙标志，但是它本身不负责蓝牙装置的设计、生产及销售，所有进口到美国的蓝牙产品，都需要得到一个认证或授权——蓝牙BQB认证。
蓝牙官网：https://www.bluetooth.com/

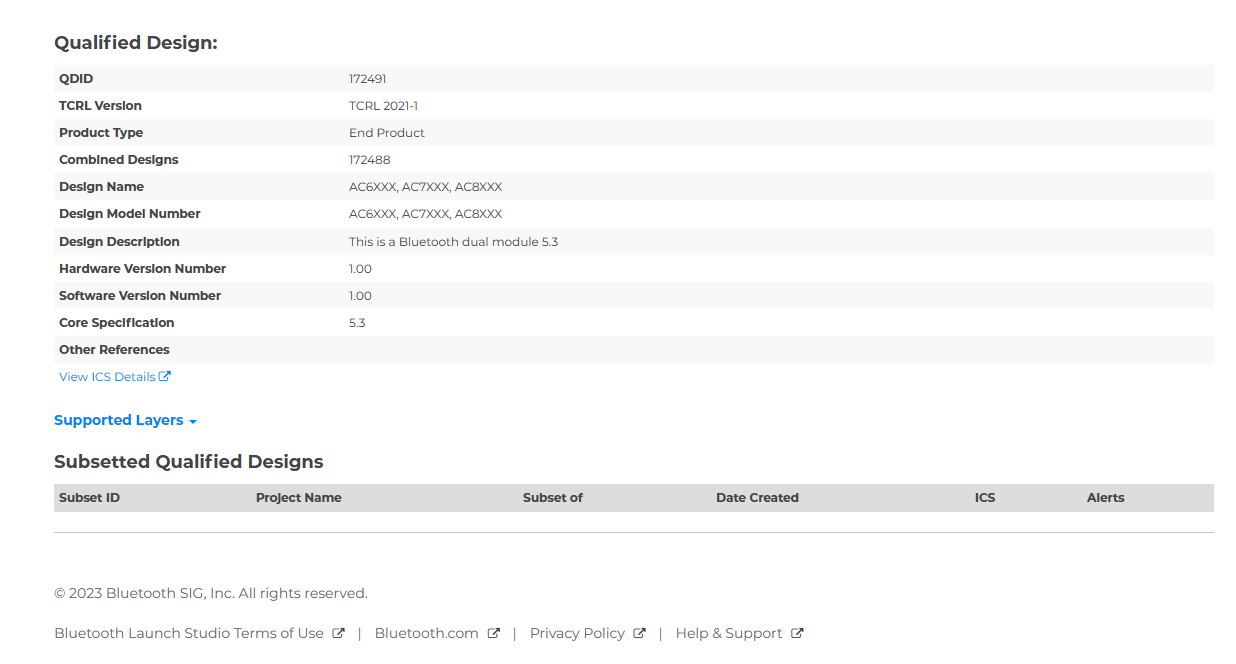

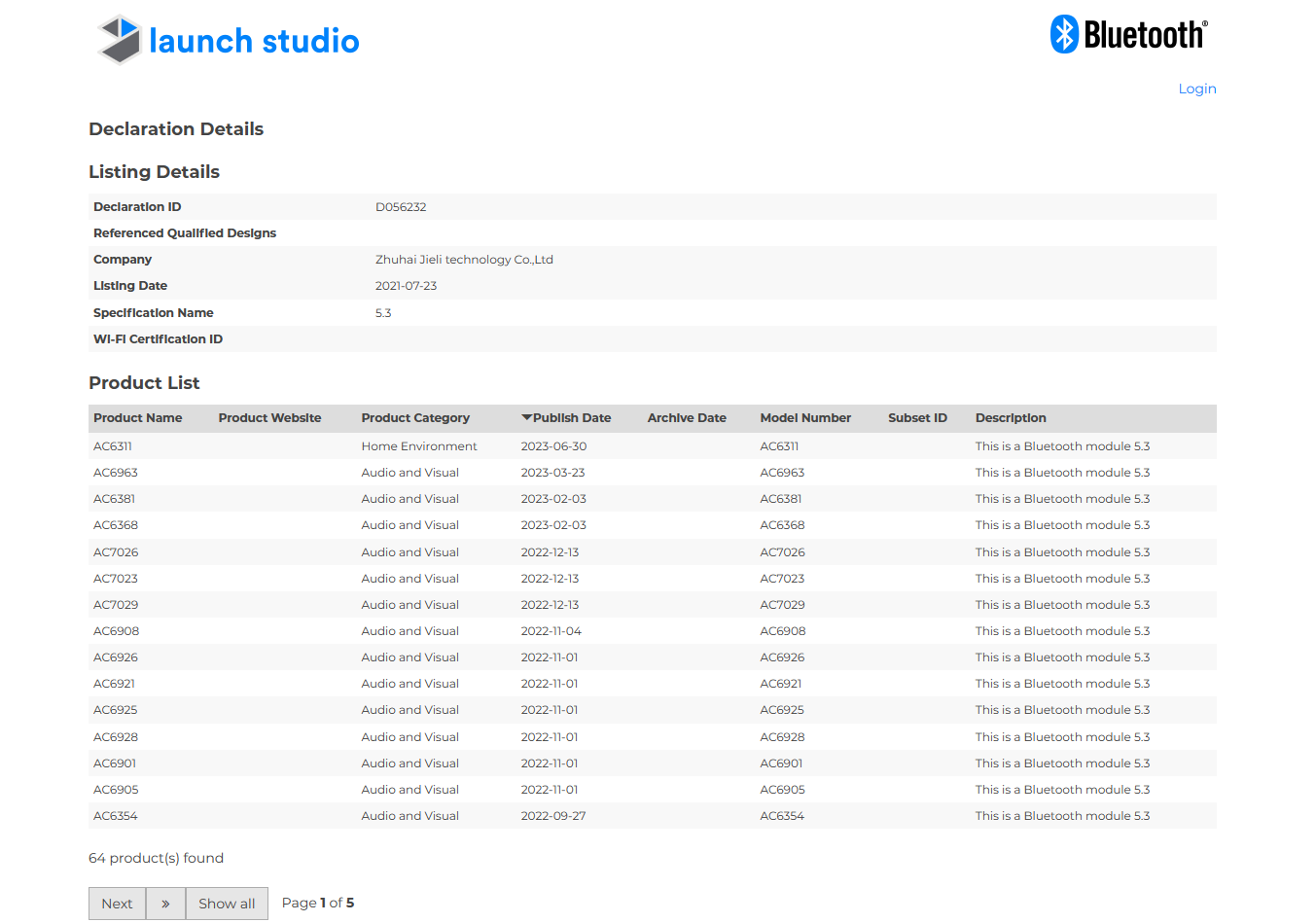

杰理芯片DID、QDID号查询地址：https://launchstudio.bluetooth.com/ListingDetails/134497
imageimage QD ID：qualified Design ID，这个是新设计列名好后，SIG会自动分配给客户。如果是参考列名，是参考别人已经有认证的QD ID，所以自己就不会有新的QD ID。例如：AC6XXX、AC7XXX、AC8XXX系列可以认为是使用同一个蓝牙模块，蓝牙版本和蓝牙参数都是一样的，所以使用同一个QDID号：172491。
DID指Declaration ID，就像是身份证，需要客户购买每个产品对应一个DID，如果客户有N个产品，那就是对应N个DID。但若产品设计是一样，那就可以做型号增加。

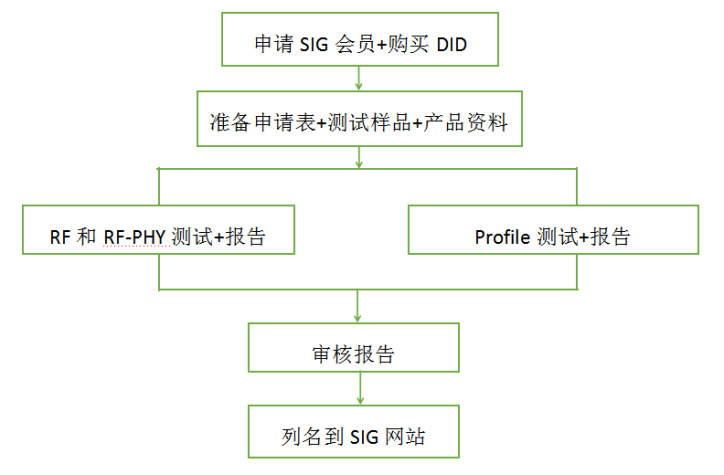

2. 认证流程 蓝牙BQB认证流程如下图：

BQB认证一共需要四套样机，其中两套引出射频线，4套样机都要能够进入测试模式（DUT）。BQB认证需要准备的资料包括：申请表，产品说明书，功能方框图，电气原理图，PCB布线图，蓝牙天线规格书，物料清单(BOM)，营业执照复印件，企业邮箱、网址，产品图片。在填写资料时可以参考一下文档：
杰理蓝牙参数整理20210811.pdf

5.3BQB证书202302.pdf

3. BQB_RF测试
    1. 测试原理

对于蓝牙BQB的射频测试，当产品认证测试遇到问题时就无从下手，了解蓝牙BQB的射频测试原理，有助于快速定位产品遇到的问题。

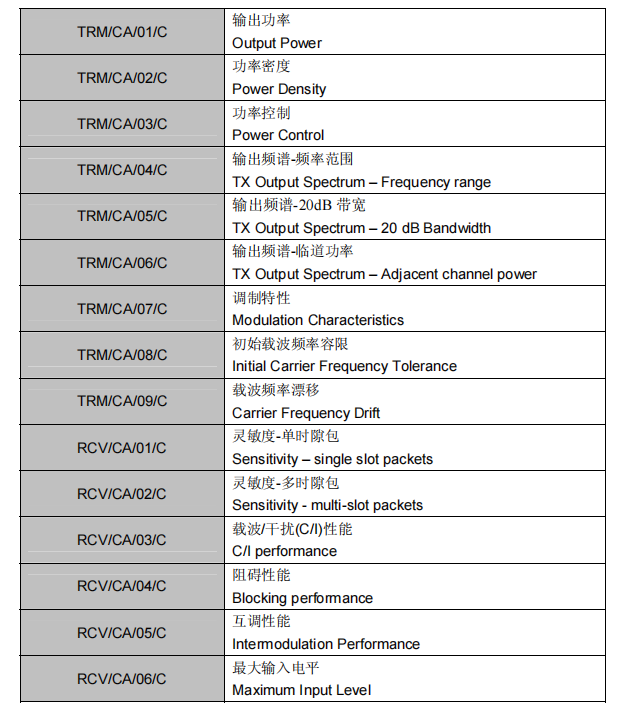

image 蓝牙技术原理与测试参考文档：蓝牙技术原理与测试(中文).pdf
蓝牙BQB的射频-发射机测试原理总结如下：
（1）TRM/CA/01/C (Output Power) 输出功率

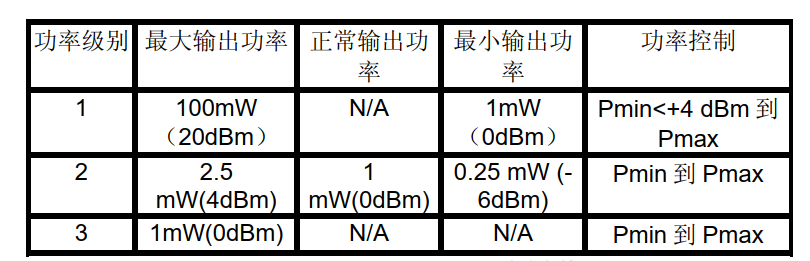

测试仪发射净荷为PRBS9，分组类型为所支持的最大长度的分组。DUT发送一个脉冲给测试仪，测试仪扫描整个脉冲，记录其最大功率Ppk，并计算这个脉冲的平均功率，。DUT分别工作在最低、中间、最高三个频点 (Channel 0, Channel 39, Channel 78)，规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果DUT的功率等级为1，平均功率> 0dBm；如果DUT的功率等级为2，-6dBm<平均功率<4dBm；如果DUT的功率等级为3，平均功率<0dBm。
image （2）TRM/CA/02/C (Power Density)功率密度
测试仪发射净荷为PRBS9，分组类型为所支持的最大长度的分组。测试仪通过扫频，在2402~2480MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描，扫描时间为1分钟，测出最大值，规范要求功率密度<20dBm/100kHz。
（3）TRM/CA/03/C (Power Control)功率控制
DUT设置为最大输出功率，发射一个脉冲给测试仪。测试仪扫描脉冲，计算其平均功率，回送测试仪通过LMP信令控制DUT输出功率，并测试功率控制步长的范围。DUT分别工作在低、中、高三个频点，规范要求布进在2dB和8dB之间。对于功率等级1的DUT要求平均功率<4dBm。
（4） TRM/CA/04/C (Frequency range)频率范围
测试仪对DUT回送的净荷为PRBS9的DH1分组扫频测量。当DUT工作在最低频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fL；当DUT工作在最高频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fH。规范要求fL位于2399～2405MHz范围内，fH位于2475～2485MHz范围内。

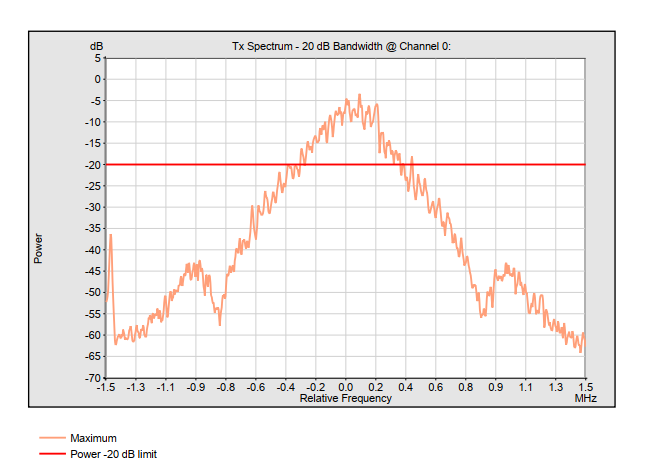

（5） TRM/CA/05/C (20 dB Bandwidth)20dB带宽
DUT回送净荷为PRBS9的DH1数据类型。测试仪扫频找到对应最大功率的频点，并且找到其左右两侧对应功率下降20dB时的fL和fH，DUT分别工作在低、中、高三个频点。△f = | fH - fL |，规范要求△f小于1MHz。

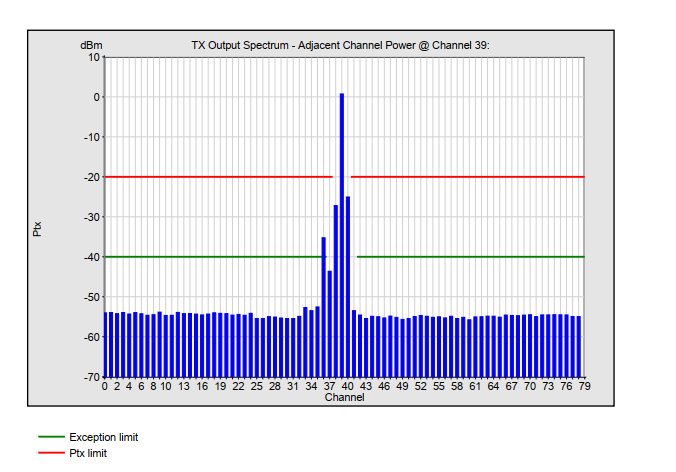

image （6） TRM/CA/06/C (Adjacent channel power)临信道功率
DUT工作频点分别为第3信道、第39信道和第75信道，DUT回送净荷（payload）为PRBS9的DH1分组。规范要求相邻第2道的泄漏功率小于-20dBm，相邻第3道及其以上的泄漏功率小于-40dBm。

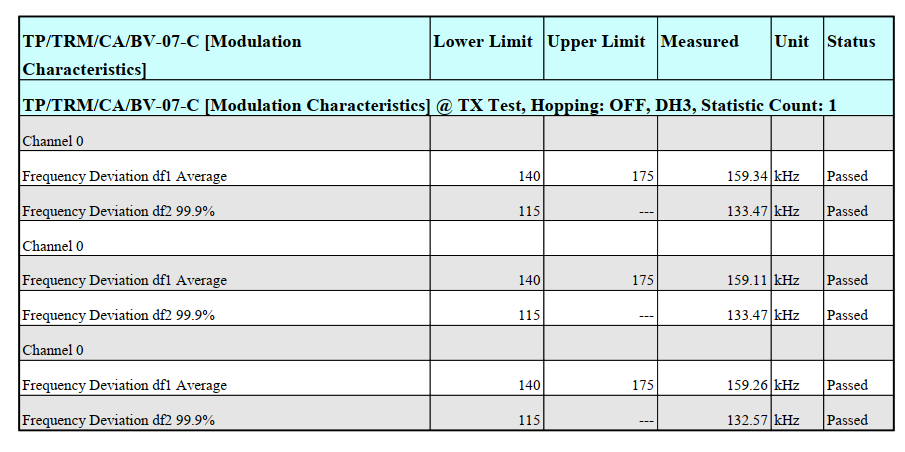

image （7） TRM/CA/07/C (Modulation Characteristics)调制特性
调制特性的测量分两大步进行，第一步是将DUT 传输的数据比特类型设定为1110000；第二步是将DUT 传输的数据比特类型设定为10101010。根据RF 测试规范的测试条件，传输的数据比特类型为11110000时，DUT 处于环回（Loopback）模式,数据包类型DH5, 链路为非跳频模式，分别测量最低、中间、最高工作频点。传输的数据比特类型为10101010时，DUT 处于环回（Loopback）模式,数据包类型DH5, 链路为非跳频模式，分别测量最低、中间、最高工作频点。，测试仪对DUT回送的分组计算频率偏移的峰值和均值，比特类型为1110000记为△f1max 和△f1avg，比特类型为10101010记为△f2max 和△f2avg。规范要求满足以下条件：△f1max满足 140kHz< △f1max <175kHz，至少99.9%的△f2max ≥ 115kHz，△f2avg /△f1avg ≥ 0.8。

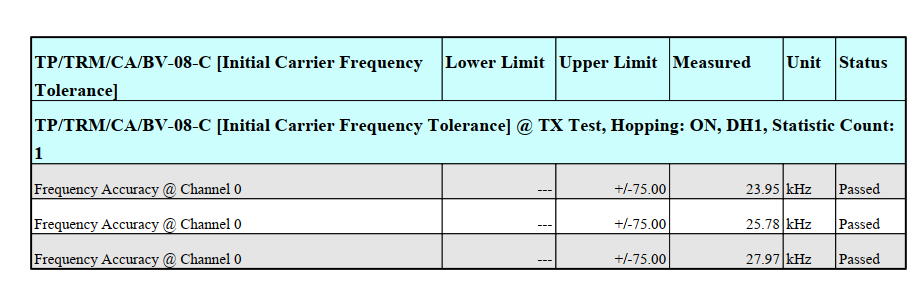

image （8） TRM/CA/08/C (Initial Carrier Frequency Tolerance)  初始载波容频率容限
测试仪先将链路置为跳频模式，DUT以最大功率回送净荷为PRBS9的DH1数据类型，测试仪根据4个接入码计算载波频率f0。DUT分别工作在最低、中间、最高三个频点。规范要求f0与标准中心频点fTX的差小于+/-75kHz。

（9） TRM/CA/09/C (Carrier Frequency Drift) 载波频率漂移
DUT分别工作在最低、中间、最高三个频点，回送调制信号为10101010的DH1/DH3/DH5数据类型。测试仪先根据4个接入码计算载波频率f0，然后每10比特净荷测试一次频率，其与初始载频的差为瞬时频率漂移。测试所有频点下的瞬时频率漂移。瞬时频率漂移之间的差定义为漂移速率。对于DH1分组，要求每次的瞬时漂移小于25kHz，对于DH3、DH5分组，要求载波瞬时漂移小于40kHz。规范还要求载波漂移速率小于20kHz/50μs。
（10） TRM/CA/10/C (EDR Relative Transmit Power) EDR相对发射功率
DUT回送净荷为PRBS9的2-DHx数据类型，测试仪扫描整个脉冲，记录接入码和头码平均功率PGFSK 和净荷平均功 率PDPSK，规范要求:
(PGFSK – 4dB) < PDPSK < (PGFSK + 1dB)
(11)TRM/CA/11/C (EDR Carrier Frequency Stability and Modulation Accuracy） EDR载频稳定性及调制精度
DUT回送净荷为PRBS9的2-DHx数据类型，初始频率误差ωi，
频率误差ω0， DEVM：差分错误向量级，differential error vector magnitude 。
1. Carrier frequency stability:
-75 kHz < ωi < +75 kHz, for all packets
-75 kHz < (ωi + ω0) < +75 kHz, for all blocks
-10 kHz <ω0 < +10 kHz, for all blocks
2. RMS DEVM：
RMS DEVM < 0.20, for all π/4-DQPSK blocks
RMS DEVM < 0.13, for all 8DPSK blocks
3. Peak DEVM:
DEVM < 0.35 for all π/4-DQPSK symbols
DEVM < 0.25 for all 8DPSK symbols
4. 99% DEVM:
DEVM < 0.30, for 99% of π/4-DQPSK symbols
DEVM < 0.20, for 99% of 8DPSK symbols
（12）TRM/CA/12/C (EDR Differential Phase Encoding) EDR相位编码
DUT以最大输出功率回送净荷为PRBS9的2-DHx数据类型，测试仪解调100个数据包，规范要求正确的数据包达到99%。
（13）TRM/CA/13/C (EDR In-band Spurious Emissions)EDR带内杂散
DUT以最大输出功率回送净荷为PRBS9的2-DHx数据类型，DUT发射频点f(m)，测试仪测量频点f(n)，规范要求如果|m-n|=1, PTX(f)-26dB≤PTxref -26dB; |m-n|=2, PTX(f) ≤-20dBm; |m-n|>=3, PTX(f) ≤-40dBm。
2. 预扫测试流程

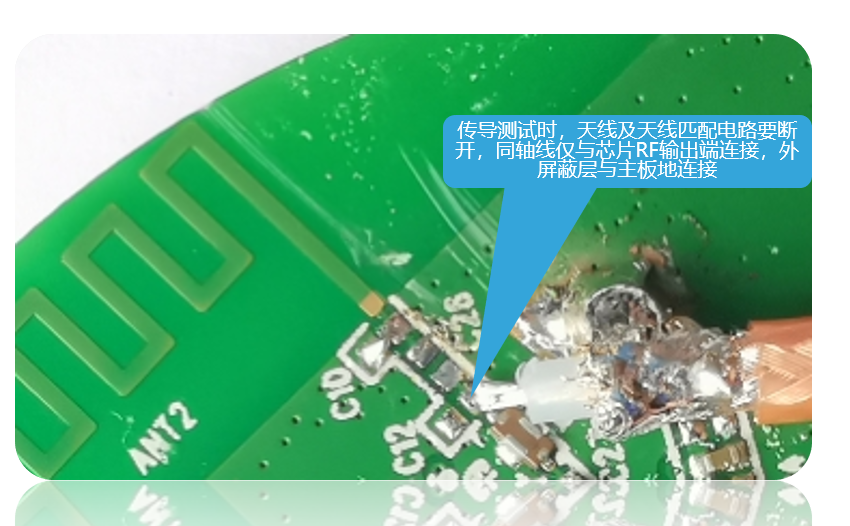

  1. 样机制作 传导测试时，PCBA板需要将烧录点（VBAT/DM/DP/GND）接出，用于烧录BQB测试程序和串口通信。另外还需将蓝牙天线及天线匹配物料断开，同轴线仅与芯片RF输出端连接，外屏蔽层与主板地连接。
  2. 烧录程序 【金山文档】 认证资料获取汇总(最新资料后台会更新)
    https://kdocs.cn/l/cugCGfEDWPhB

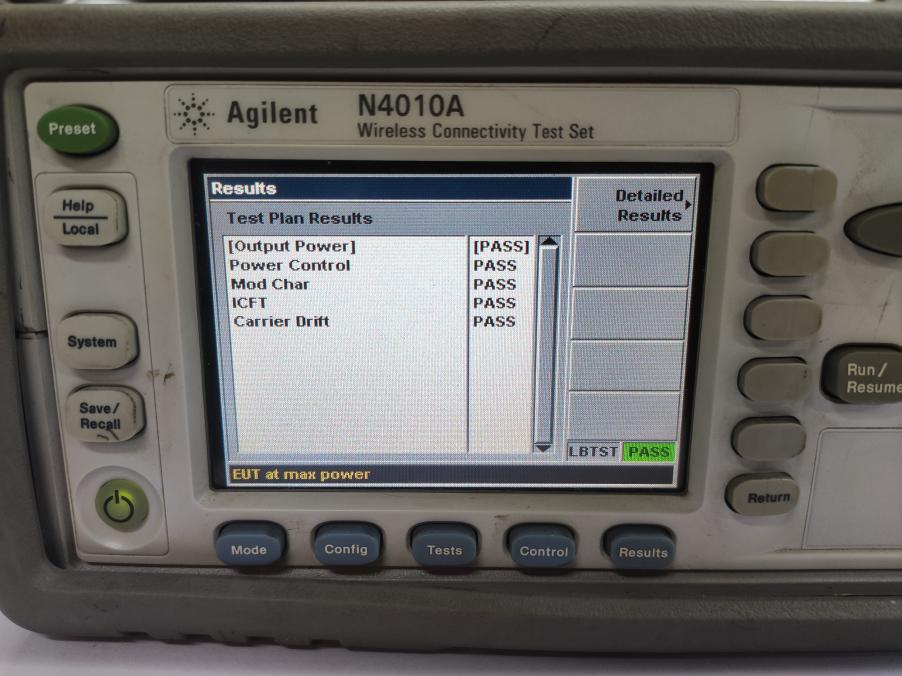

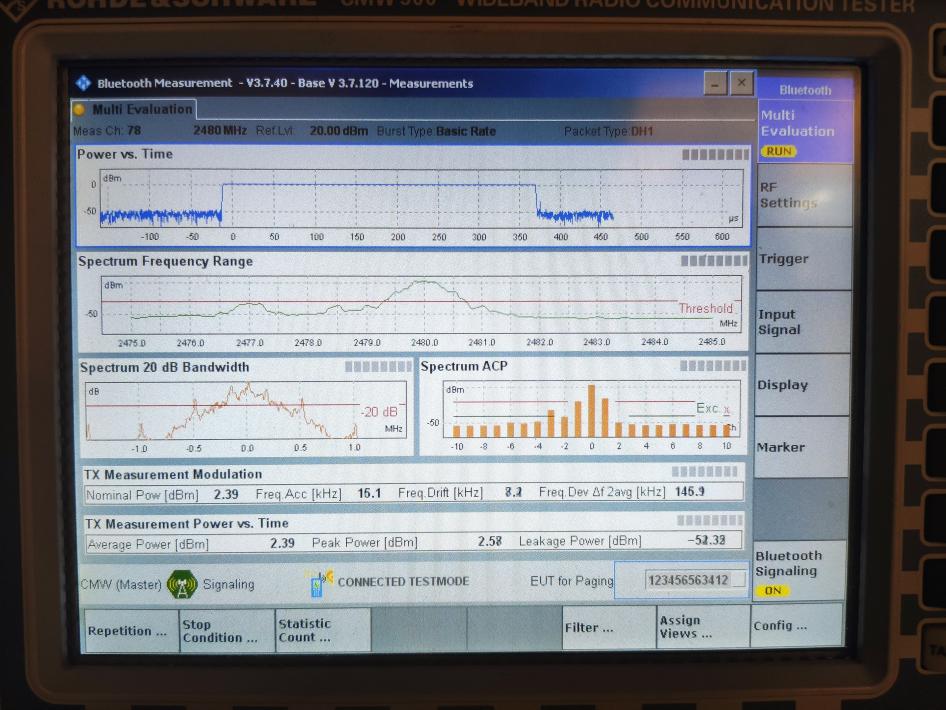

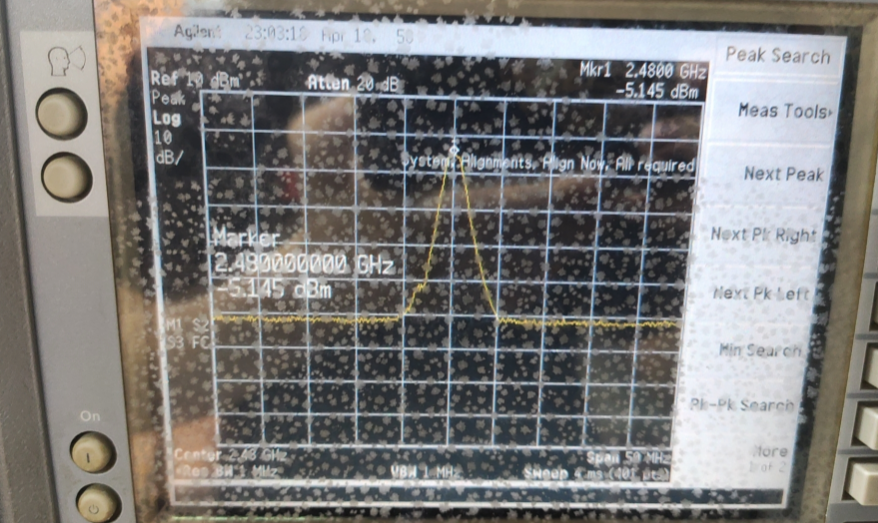

  3. 预扫测试 使用CMW500或N4010等仪器进行预扫
    imageimage 或使用CMWrun上位机+CMW500仪器进行自动化测试。
    CMWrun测试操作说明：CMWrun测试BQB&BLE操作说明V1.2.pdf
    3. 预扫测试结果 预扫测试数据可以参考蓝牙BQB的射频-发射机测试原理总结的数据，也可以使用上位机自动化测试，直接输出测试报告。
    AC698N芯片BQB_RF测试参考数据：BTH_RF_TS_5_0_0_2023-07-18_18-28-21_326#1.pdf

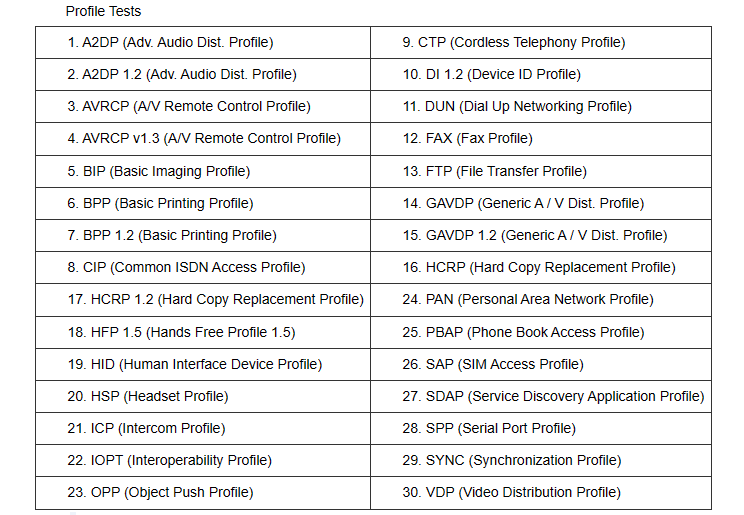

    4. Profile测试 profile蓝牙配置测试，使用指定的蓝牙测试套件（PTS），测试可操作的完整样机，根据不同的蓝牙产品功能测试顶层的应用。
    image Profile 测试一般情况下是使用产品整机做测试，测试的是量产的代码。在Profile测试开始前，首先我们将要求客户依据产品功能（参考杰理蓝牙参数）填写PICS，并执行TPG程序生成Test Plan。
    杰理蓝牙参数整理20210811.pdf
    以蓝牙耳机为例，假设该款蓝牙耳机支持A2DP ，AVRCP，AVDTP，HFP，HID共5项蓝牙应用。客户可以在依据产品的功能分别填写相应的PICS配置表格，然后测试的工程师会依据这些PICS表格在SIG的网站上执行TPG程序，生成该产品的Test Plan。

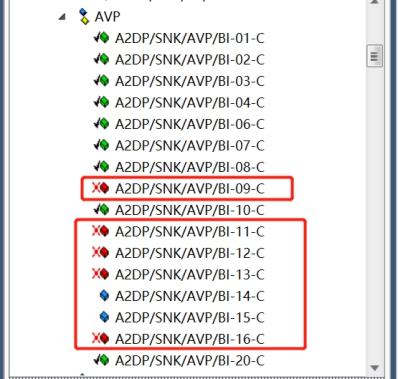

    image 5. BQB认证整改 认证整改是指产品已经送给实验室进行测试，但有某些测试项测试失败，需要进行软硬件的调整或修改，才能让测试项通过测试的过程。通常情况下，测试fail后会收到实验室的测试报告，里面有具体的测试情况或数据，我们可以根据具体情况去做处理。
    例子1：

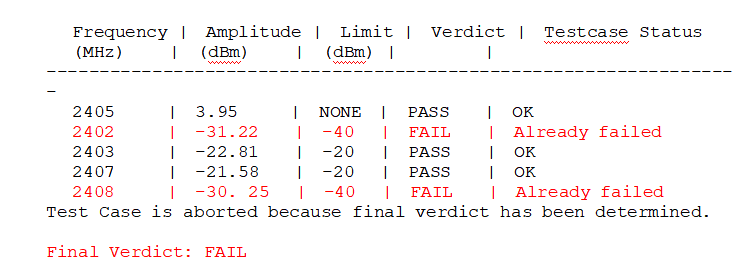

    image TRM/CA/13/C (EDR 带内杂散辐射 )，对于相邻的最少为2MHz载波的信道功率定义为超过一个1MHz 信道功率的和，它不能超过第二个相邻信道-20dBm， 不能超过第三个和以后的相邻信道-40dBm 。这些要求在传输信号的开始时刻一直到信号能量的下降沿都应该得到满足。
    处理方法：珠海底层同事修改蓝牙库。
    例子2：
    image 【金山文档】 客户认证问题整改案例：https://kdocs.cn/l/cgCerf1KHuJD

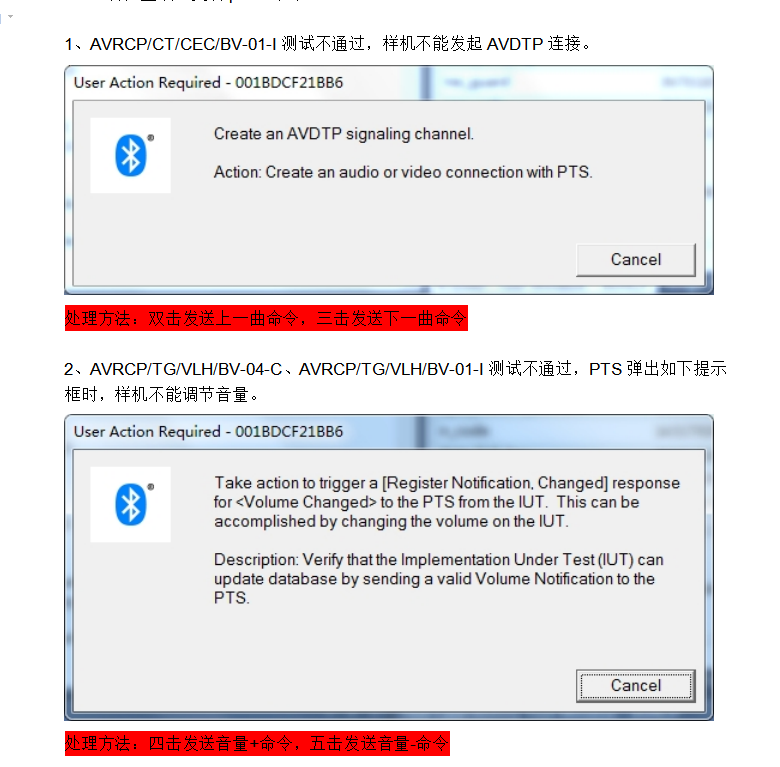

    【金山文档】 BQB profile 测试中常遇到的问题点汇总：https://kdocs.cn/l/chjD3kml5NTE

三、定频认证测试

1. 定频的定义和作用

定频通俗的讲就是，将产品能在一段较长频段的很多频率点中的任意一个（蓝牙有79个信道），将想要的频率固定住，只让其发出特定的一个频率。且能分别控制产品无线特性的调制与非调制，即单载波或调制波，一般是用软件控制产品发射。
定频样机是一种能够稳定地工作在固定频率上的样机，其发射或接收频率和功率都能够被控制和固定，可以用于无线电产品测试的准确性和产品的稳定性，以避免频率干扰导致的测试误差。
2. 定频样机的制作

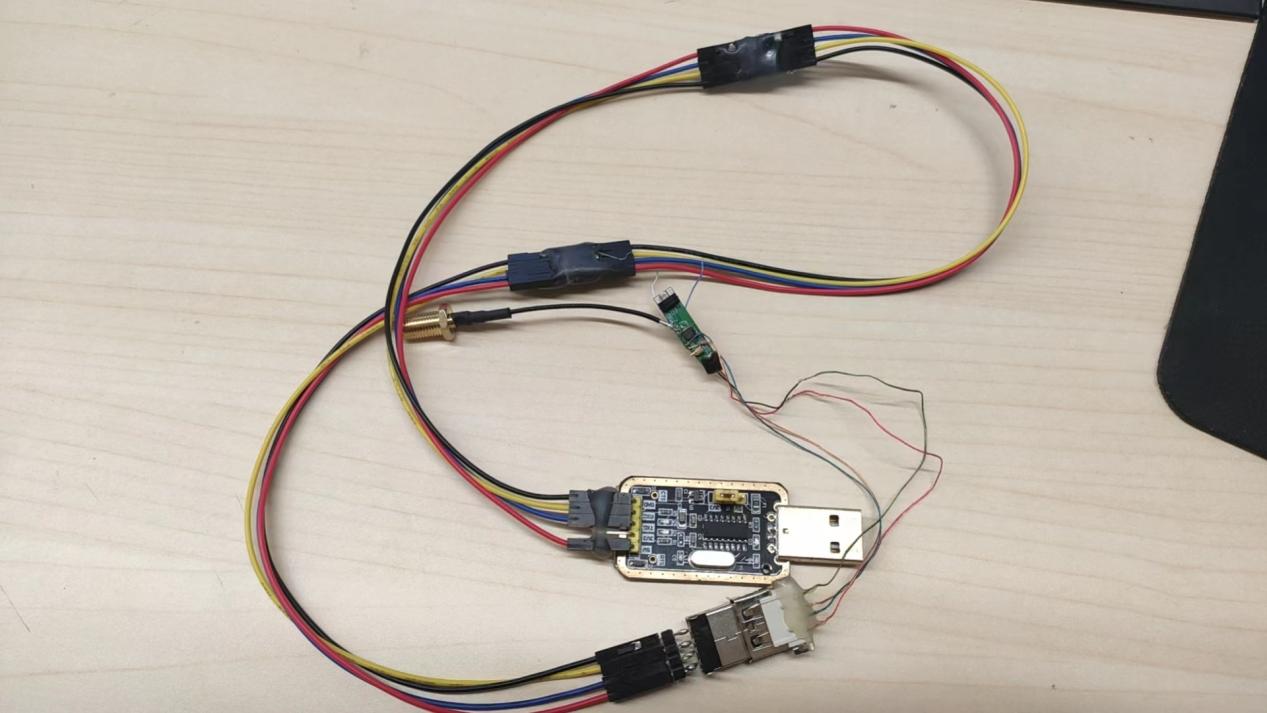

  1. PCBA板需要将烧录点（VBAT/DM/DP/GND）接出，用于烧录定频测试程序和串口通信。另外还需将蓝牙天线及天线匹配物料断开，同轴线仅与芯片RF输出端连接，外屏蔽层与主板地连接。

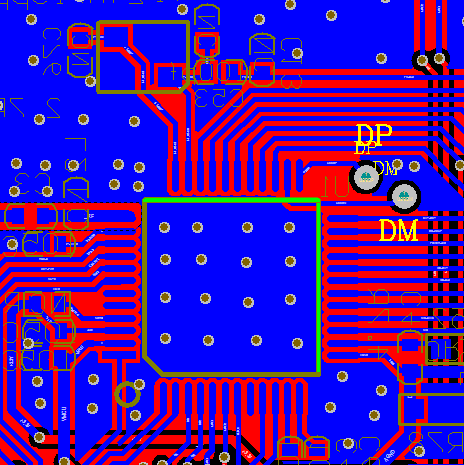

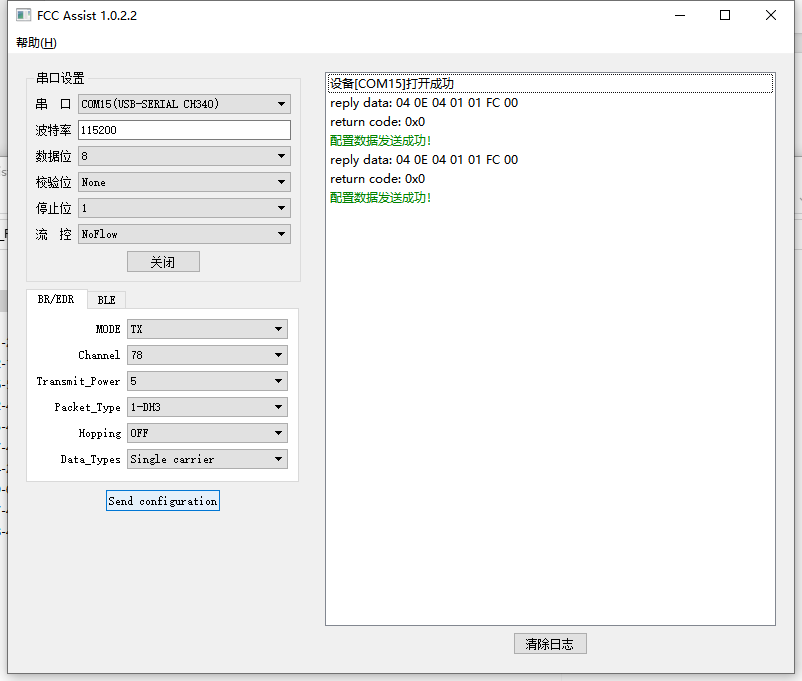

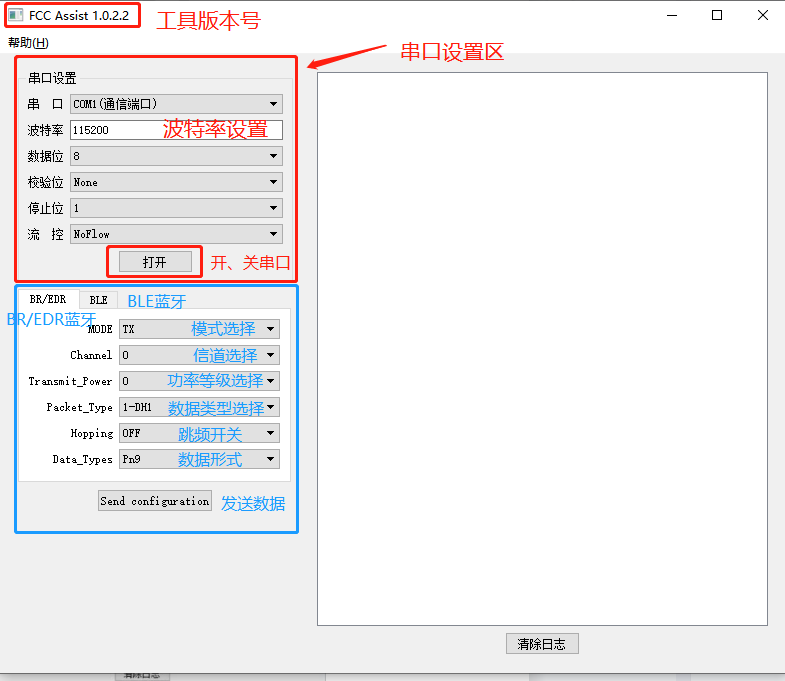

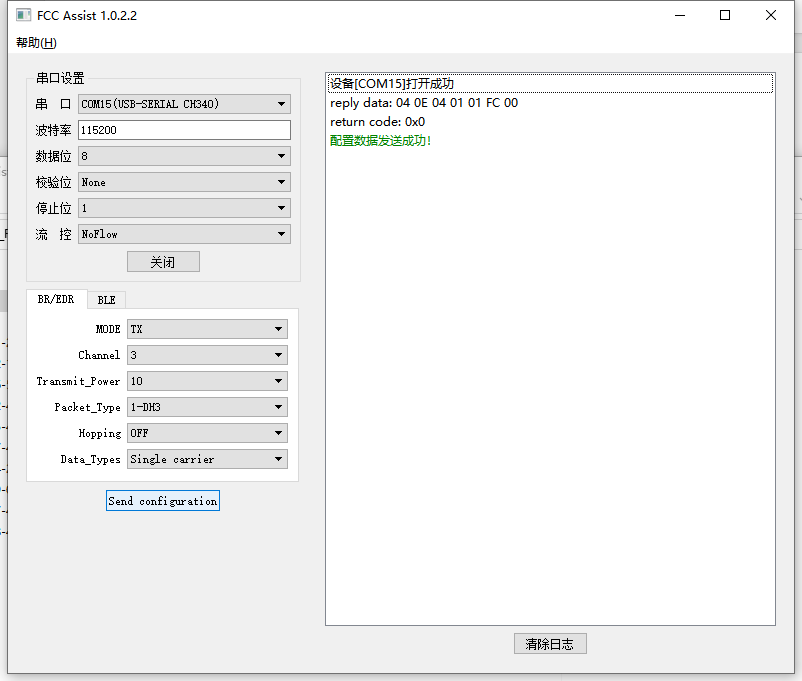

  2. 杰理方案 SDK默认使用 usb 端口来做 uart 串口与电脑通信，DP 为 TX，DM 为 RX。 image 3. 定频工具FCC_assist image FCC_assist_1.0.2.2
    例子1：
    imageimage 例子2：

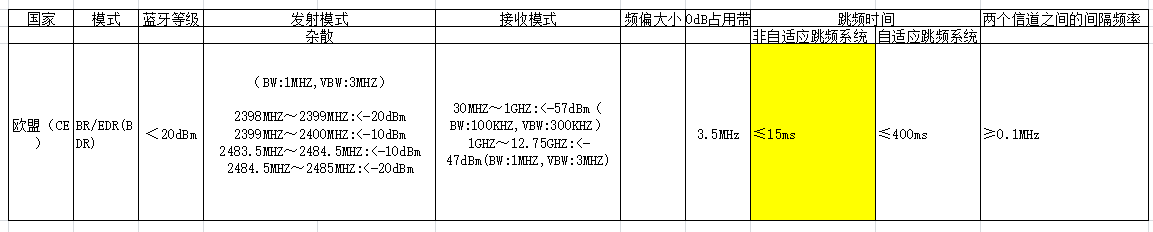

    imageimage 4. 定频测试标准 不同国家或地区的认证测试标准有一定的区别，具体可以参考以下：
    【金山文档】 不同国家或地区认证标准：https://kdocs.cn/l/chN5XY4rjbX5
    imageimageimage 无线认证样机提供数量，分不同认证以及不同国家或地区认证要求酌情提供，可以依据认证实验室要求提供。常见如下：
    FCC认证：普通样机、定频样机各1台。
    CE认证： 普通样机、定频样机各1台。
    SRRC认证：如果是BT、WIFI产品整机初次认证，定频样机提供5台。
    Telec认证：普通样机、定频样机各1台。
    KCC认证：普通样机、定频样机各1台。

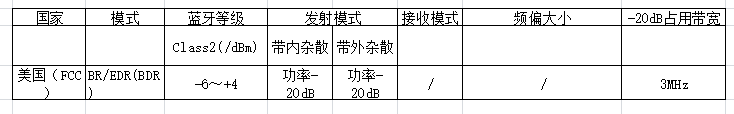

    5. 定频测试整改 定频（FCC)常见问题有：发射功率小、接收灵敏度差、带内/带外杂散、定频通信失败、频偏大等。
    1. FCC定频功率小 1）检查烧录进去机器的软件功率等级是否设置太小了（功率配置工具查看）
    2)FCC工具端功率等级设置
    3)射频馈线线损过大或者馈线开短路
    4)板上天线是否有断开
    5)射频线焊接点是否靠近主控;射频连接线是否有焊接好；焊接短路、断路、错焊。
    6)馈线与RF脚之前的匹配网络是否已去掉
    7)检查射频线与仪器接衔接是否拧紧
    80样机用电池供电或者串口5V TLL电平导致没有功率出来。（解决办法用串口供电）
    馈线选择：建议客户选择线损小、软线、长度不宜过长；硬线容易把焊盘翘断和短路

     2. FCC定频通信失败

1）检查接线是否正确：
2）是否烧录了定频软件；FCC工具要跟SDK要对应
3）检查是不是没电到主控（电池没电、开关没打开）；没有特殊要求可以使用串口电源给主控供电，以免电池没电；但是用串口供电要注意电源稳定性和电压不能超出主控的最高电压限值。
4）检查芯片特殊复位口是否被拉低复位或是进入其他模式（如：PR2、PB1接地会导致复位，芯片内部充电脚（LDOIN）有电压会使芯片跑到充电模式，也无法正常通信；）

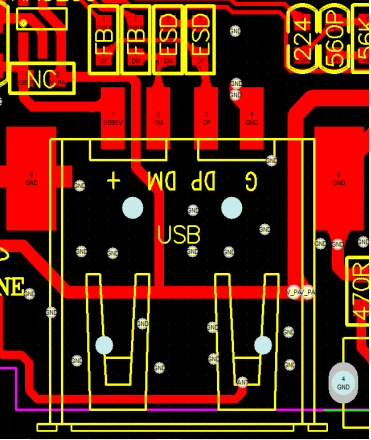

5）USB脚是否双绑脚；如果为双绑脚则要把双绑脚设为高阻
6）波特率设置不对（692N 波特率9600/57600;695N....波特率115200）
7）是否有其他芯片跟蓝牙IC通信影响芯片工作（其他MCU控制蓝牙IC... 等）

    3. FCC定频杂散测试不过，带外杂散大

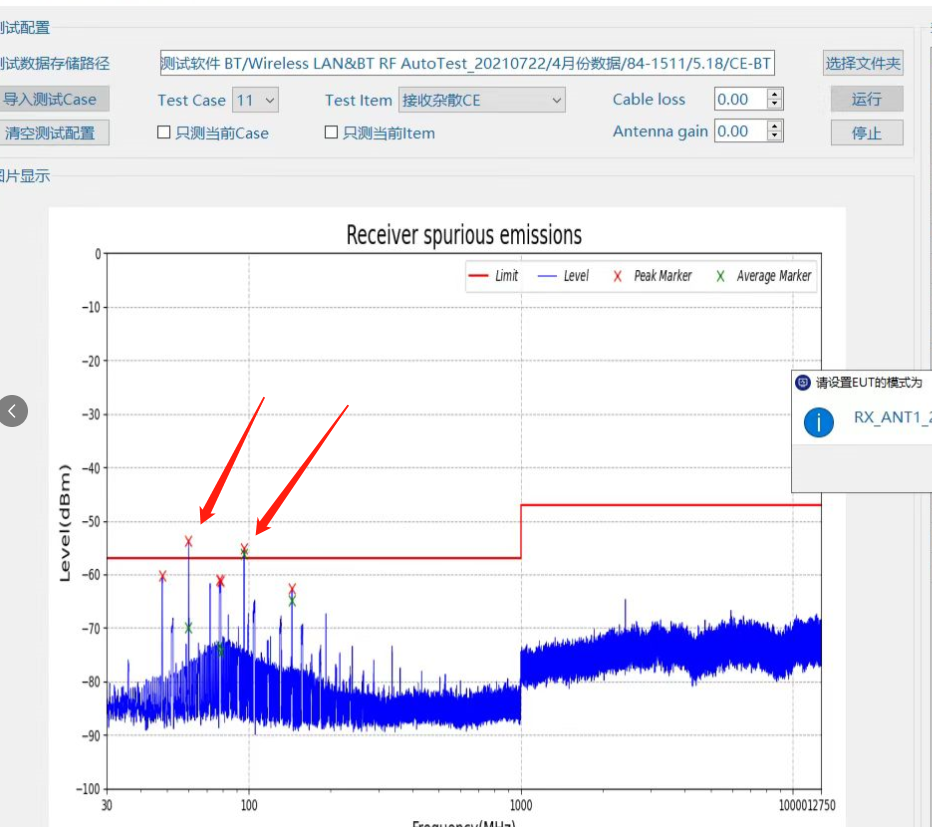

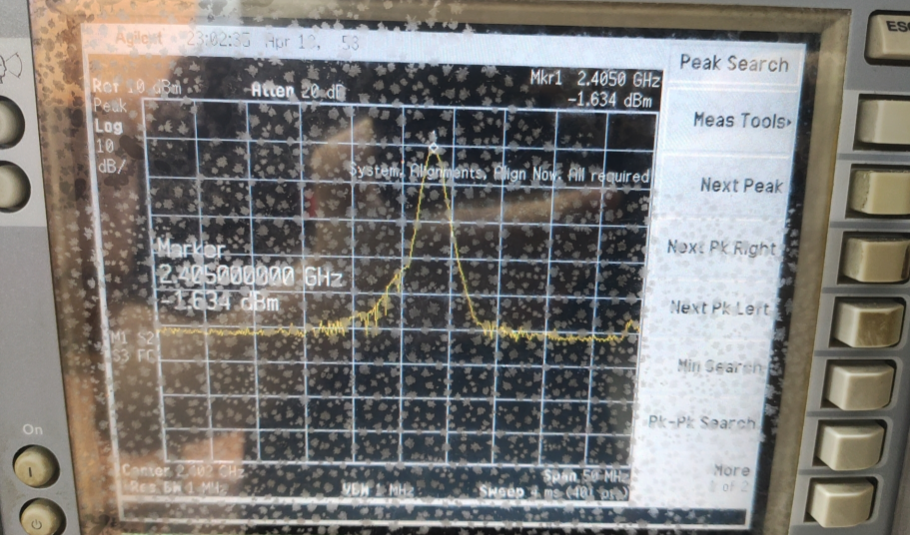

image 分析原因：客户测试为传导测试；杂散频率较低；杂散经过SMA线传导仪器上。
解决办法：在SMA线上加2.7P电容 测试OK。

【金山文档】 客户认证问题整改案例：https://kdocs.cn/l/cvP660dXMGLM

四、安规类测试

1. EMC的概念

EMC测试又叫做电磁兼容（EMC）全称是Electro Magnetic Compatibility，EMC包括EMI(电磁干扰)及EMS(电磁耐受性)两部份，所谓EMI电磁干扰，指机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声；而EMS指机器在执行应有功能的过程中不受周围电磁环境影响的能力。
1. EMI EMI（Electro-Magnetic Interference）---电磁骚扰测试，此测试之目的为：检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之 电器产品的影响。
EMI测试主要包含的内容为：
Radiated Emission －空间辐射骚扰测试
Conducted Emission－传导骚扰测试
Harmonic－谐波电流骚扰测试
Flicker－电压变化与闪烁测试
2. EMS EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试，此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。
EMS测试主要包含的内容为：
ESD－静电抗扰度测试
RS－射频电磁场辐射抗扰度测试
CS－射频场感应的传导骚扰抗扰度测试
DIP－电压暂降，短时中断和电压变化抗扰度测试
SURGE－浪涌（冲击）抗扰度测试
EFT－电快速瞬变脉冲群抗扰度测试
2. EMC整改 1. 常用元器件 1）磁珠
磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。 磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号。
2）电感
电感的作用是阻碍电流的变化，但是这种作用与电阻阻碍电流流通作用是有区别的电阻阻碍电流流通作用是以消耗电能为其标志，而电感阻碍电流的变化则纯粹是不让电流变化，当电流增加时电感阻碍电流的增加，当电流减小时电感阻碍电流的减小。电感则有“通直流，阻交流,通低频,阻高频”的功能。电感器构成的滤波电路，其滤波效果相当好。
3）电阻
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压、分流的作用。对信号来说，交流与直流信号都可以通过电阻。
4）RC滤波电路

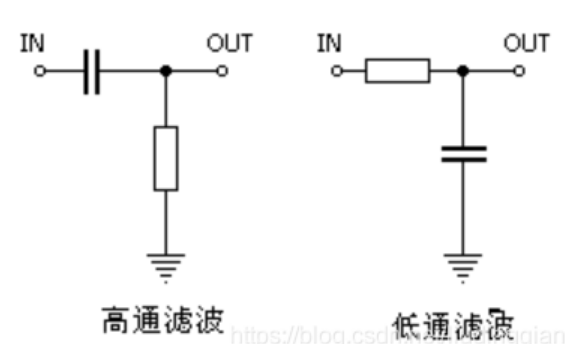

image 截止频率f = 1/（2 π RC）

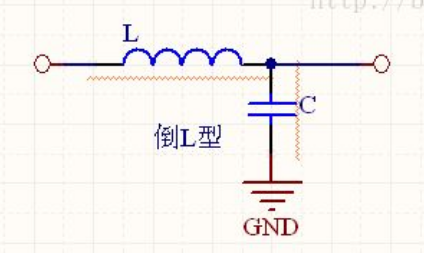

5）LC低通滤波电路
image 6）磁环
磁环是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高主抗就变大。信号频率越高,越容易辐射出去，如一些排线信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线。这种情况在排线/延长线上加磁环效果很明显。
磁芯的使用原则
1.磁环越长越好磁芯
2.孔径和所穿过的电缆结合越紧密越好。
3.低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在)，选用长一点的磁环。磁环的安装位置
7）公模电感
共模电感(Common mode Choke)，也叫共模扼流圈，常用于开关电源中过滤共模的电磁干扰信号。在电路设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
公模电感选择：选择所需滤波的频段，共模阻抗越大越好，因此在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。
2. 硬件优化设计 １）ＳＤ、ＵＳＢ等数字信号线串联磁珠，磁珠靠近主控放置。

２）充电入口串联共模电感，靠充电入口（如micro-USB座）放置，共模电感接输入电源与地。

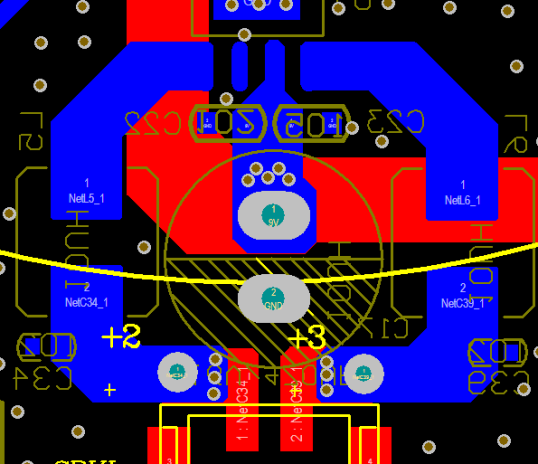

image 3）功放输出脚预留LC滤波滤波网络。

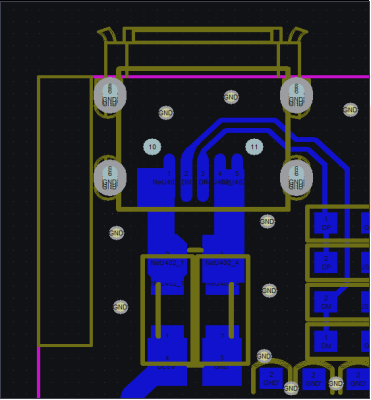

image 4）主控滤波电容要靠近主控放置，电容将ＧＮＤ与ＡＧＮＤ在靠近主控处串联，电容靠近主控
模拟部分放置，PCB LAYOUT 时注意数字地回路完整性，提高电源稳定性，减少主控工作时钟辐射风险。

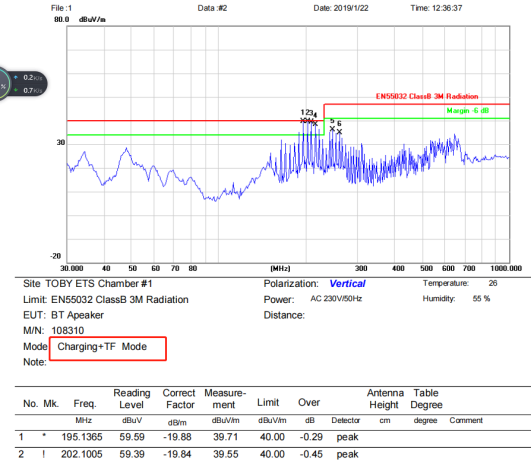

image 3. EMC整改案例 测试只有TF卡模式下杂散超标其他模式正常。 测试结果如下：

分析过程：
从测试过程看只有TF卡模式下的样机的杂散超标。这可以定位为TF卡数据线或者是Clk时钟线辐射出来的杂散。客户这个案子TF在板上不是经过排线接到外面的。
处理办法：
1、在TF卡clk和DAT脚加磁珠，推荐1K@100M磁珠。
2、如果客户硬件不改的情况下可以直接降低TF卡的读写速度降到最低点；但是这可能会导致读卡兼容性问题，不建议客户量产软件降读写速率。
更多案例可以参考：FCC、EMC、BQB常见问题处理.doc
