AW31开发指导文档

📎 原始文档：https://www.kdocs.cn/l/cfvDLtQ410RD AW31开发指导文档

📌重要链接

📌发布资料

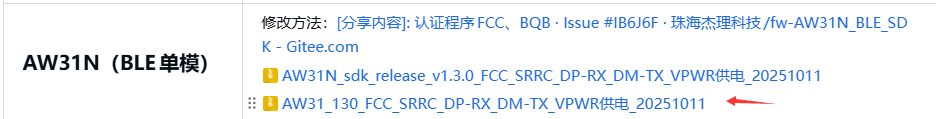

📌补丁

补丁等级说明
A 类：问题修复，客户必须修复
B 类：性能优化，客户可选择修复
C 类：功能增加，客户可选择

📌demo程序

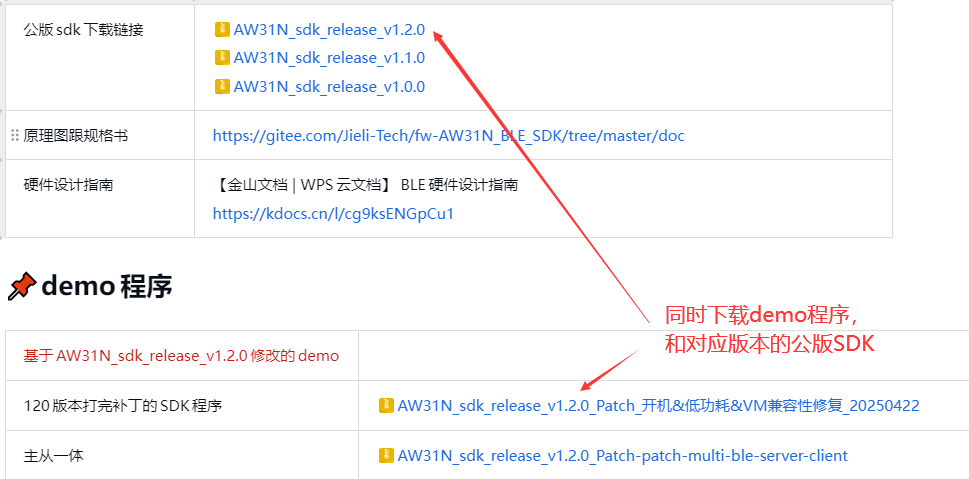

demo程序使用方式：demo程序使用方式

1. 开发工具及环境

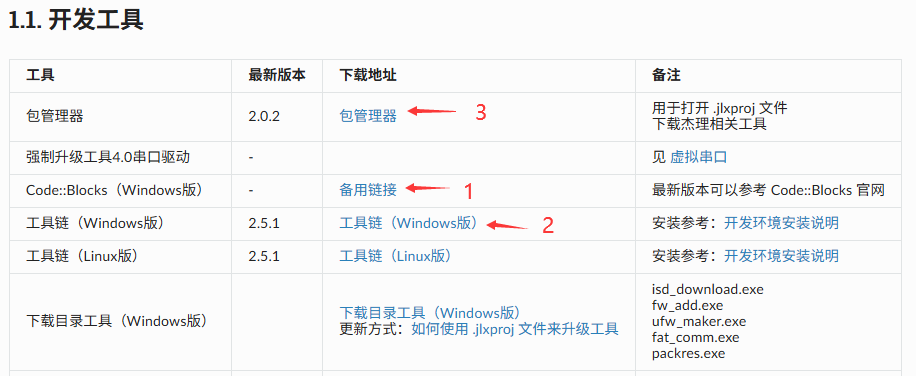

2. IDE编译器安装 下载链接：https://doc.zh-jieli.com/Tools/zh-cn/other_info/index.html
   至少需要安装这3个。
   相关链接：
   IOT-AC630N: AC630N系列问题、demo、工具等整理汇总
   AC630N系列问题、demo、工具等整理汇总
   先安装 codeblock 编辑器、再安装 工具链、最后安装包管理器。

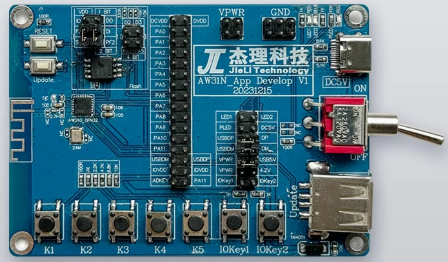

3. 开发板 淘宝店购买链接：
   https://item.taobao.com/item.htm?id=817701311470&spm=a21xtw.29178619.0.0&pisk=gGd-AZ_nqmmup7ORoUk0KOW2SvuD9xYPM38_tMjudnKvR3slxg6CGZ_GWaa7Ne_C9ntnzgYI4Hddc_6eEMjlv6LeXqmisfYyz65SjccgKVA11__5AgNIRi_FWqb7OUwgj65Ijc20OTlOT3gRL-27hZsVJwN5FH6jGwSfPaNBAi6f5Nq5OHtCcr_1R8wQOg_jGi75PuN5Ossf-wFQV6tBlqQ1cM1CFHTjNxodczs39dlVXn8oZZVQOIQRhxY5cPfJGaIAXUO8_5JFyTI6PinSw6tVheWpTyPdpU9wYNt7VDIeMEOWChi0Eg9OJFvpPbNfZQ8WC9OsYJTPZgCXNdUQOECRqHddBunAfQ8X_s6m1VLXg3YyMe4IOZxGcUR59fgNw_s5MZRn07sphpOlU6rSvMRvlQ9d4LOM6RxbjGQ3Fq3YLJW5ucnG8LkcP_uAkG0-9JyF3q7Ajq78LJWXTZIioM2ULtXf.

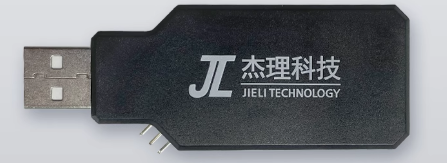

4. 下载工具（强制升级工具V4.0） 淘宝店铺购买链接：
   https://item.taobao.com/item.htm?id=620295020803&spm=a21xtw.29178619.0.0&pisk=g2hEba02wBdFFZrLKfNP3EjzPANLO7-X8bZ7r40uRkq3Abirrz47-_43-5Agol1WJW98a0rZ2kwQtbkOaq3-OeFWJW3Lw7xXcIGrJ2F-RIpiTXyMsz0GZyVkC5bgfts9cIOjJp4LNVxjNpoT5yafZ723ElVgXz_3q023IlqTyzj3r6Yw7lURqMVu-Obgrrb3Zz2oSR4Quu4uZ_0gjlUuZ_muZFPgXzcRV20l_rwHPeaylMjPXRqm-l5lgZUUKXdYX_bEsyuaX20RZ_ca8JliL0vXeJMok-hIzQ5TOqkgszlJoTrz3YcQsXxMiReosc4iAU687YuoMWedy_n4T0ymtR7lwWVu45ziiU6YffrIqXyMlsy7sjw0tA99A8NUu0cKYa5omVgj9Rhy0Gq-drFgzbLcUuyl4YS8SyxZwvSlUJ4T7oTw72HJhxFlzhZGeTegMPrXRy6ReJTU7oTFgTB8p3Uaceph.
   外壳可以拆开，里面有拨开开关
   使用说明：https://doc.zh-jieli.com/Tools/zh-cn/dev_tools/forced_upgrade/index.html


• AW31下载说明：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/I9JB33
• 无法下载时检查方式：https://gitee.com/Jieli-Tech/fw-AC63_BT_SDK/issues/IAHLFF
• 调试打印：https://gitee.com/jieli-tech_fae/IOT-AC630N/blob/master/doc/software/%E5%85%A5%E9%97%A8/%E4%B8%8B%E8%BD%BD%E8%B0%83%E8%AF%95%E8%AF%B4%E6%98%8E.md

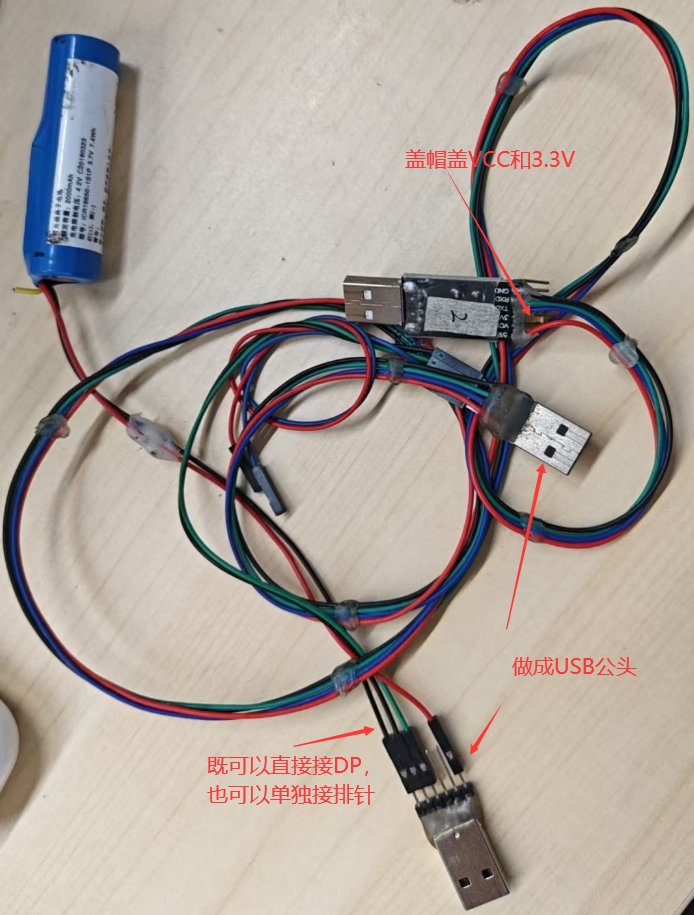

4. 打印工具 自己网上购买 CH340的USB转串口工具，不要使用下载工具去当串口工具使用。
   https://item.taobao.com/item.htm?ut_sk=1.ZcWApDDHvFMDAGRCA8Q2Jk5J_21380790_1747719929576.Copy.1&id=522571378803&sourceType=item&price=4.8&suid=0B769916-5BB8-4A47-8776-7358C99E161F&shareUniqueId=31666222863&un=2d22a0165b9e67c9bbeeeafdb2768e28&share_crt_v=1&un_site=0&spm=a2159r.13376460.0.0&wxsign=tbwBfLXARYXDDGWri0MwQU8yeR1tE9MI7KaRjNG32wjoGDB8Lm1-8zHmkeL4Ii3YO_faIytrDO4sRR6xYpfAq2R53zPRYs28DhVFMRw9vaW2ldOIPdhhtpZ39AfvTYhdEFt&tbSocialPopKey=shareItem&sp_tk=QndWOFZRUWFoclc%3D&cpp=1&shareurl=true&short_name=h.6tP4jV1mrYJEsh7&bxsign=scdcIkCo5ZEjofIJBwHAYKDLqOYVn04NO3F-Y2FDos7lwucM4iQcabmEE_24MScefxzUFlo4rYtcZhiwt3LTl9BAx2Xy1wNfLdxdUna9wOvETZlje2xDFZyWcNSAPTj-PRp&tk=BwV8VQQahrW&app=chrome

5. 烧录工具 量产烧录器有2种：一拖二烧录器、一拖八烧录器，均没有开源淘宝店购买链接，只能联系杰理代理商购买。

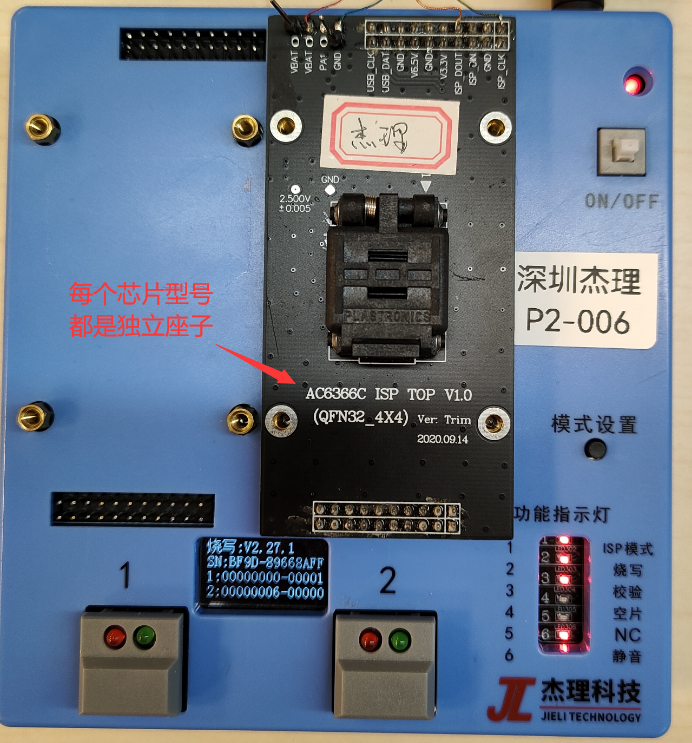

6. 一拖二烧录器 一拖二烧录器使用说明：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo2/index.html
   烧录报错：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo2/status_errors.html#id12

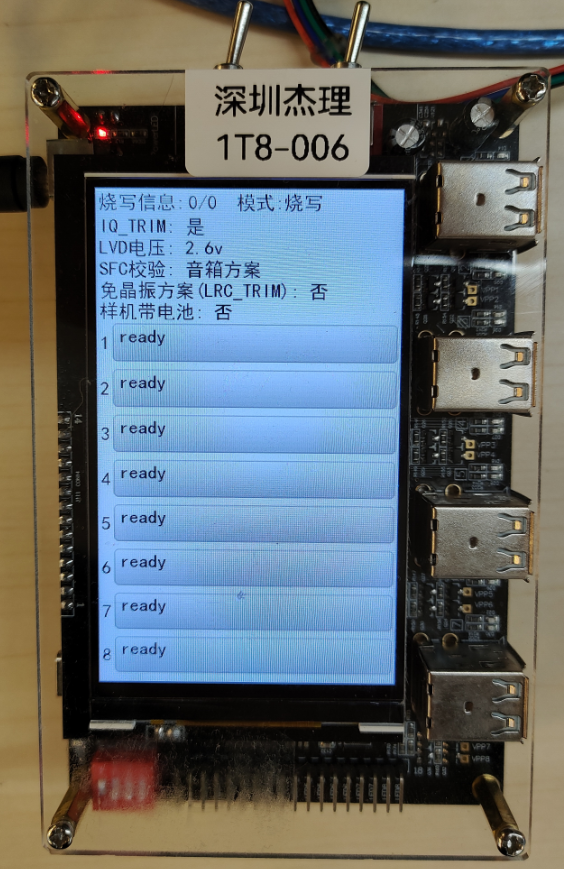

7. 一拖八烧录器 一拖八烧录器使用说明：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/index.html
   烧录报错：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/status_errors.html#targe-1tuo8-ldc-show-err

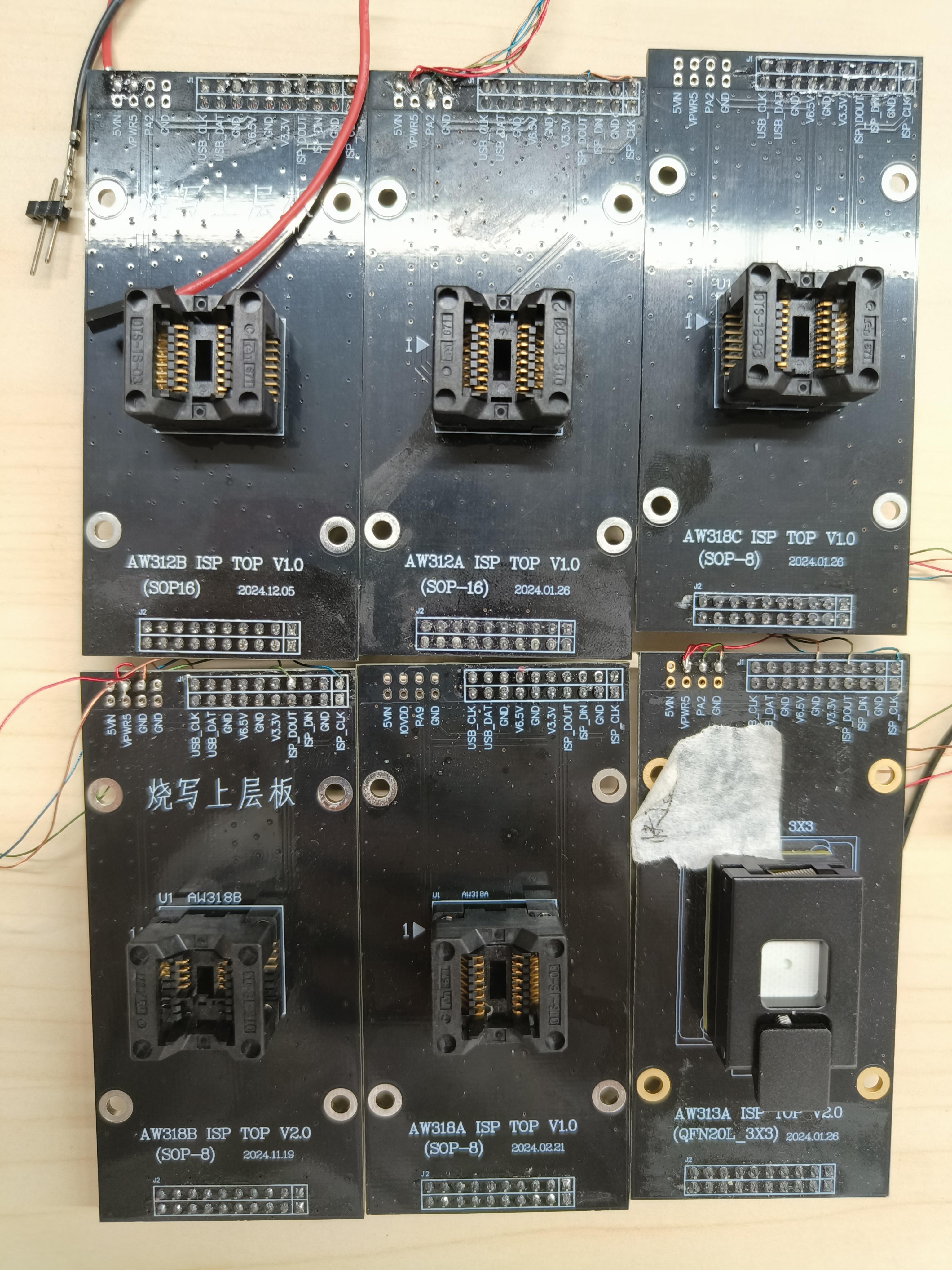

8. 烧录座子 烧录座子没有开源淘宝购买链接，只能联系杰理代理商购买。
   每个型号都是独立的座子，不能混用。

9. 测试工具

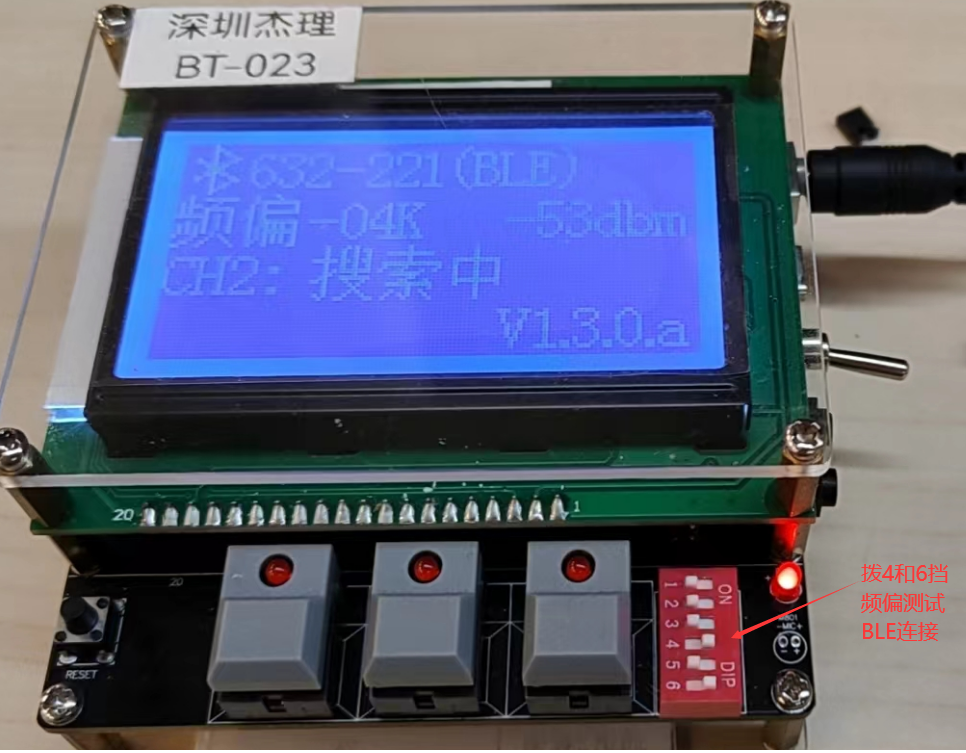

10. 杰理测试盒 淘宝购买链接：
    https://item.taobao.com/item.htm?id=620942507511&spm=a21xtw.29178619.0.0&pisk=g1_rbf1aJzUyIZvJqZTEb5v3xLTJyey_aw9Bt6fHNLvkFw6FtBABZ2AkZE4DsKgQwUZp89JVpLtWrwSx81CdP7LQwUCJJe2_CP_Fw_Lp_bExualciCfmq0Y3cEcDhcMYCPa1wuAJRs21RuufNQOs-exkxKYDHBGkK9xlimvv9BDkt4V4gKdEEpAkKEfDwCuH-BxhirA9O0vnrQYDoKdH-pXH-S8DHBc7F_fnuCtuO7tzRkkB_3JGZKuNMZRk70Cy3DnCui-yIO9q-2b2a68w__3aAdj9Fh9Gnrgy8sAF3hszQ4WFt1IH0wkuNOXcY9AADJoeQMf5XZtjt0fV8L-GrnlL11Yet9xFDRu6aUs2baS89xflCLSMy6GaFs-N0hdDmXokPG11JhbuzApXXBW2fgyZzOjyZvdDZ-7d4vmeqId2CSPVwME1XecUhKmKvnY9gdNWNDnpV_O2C7uZvDK-LIJ_wuf..
    一拖二杰理测试盒使用说明：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/testbox_1tuo2/index.html
    校正频偏用法说明：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAG6JT
    OTA升级用法说明：https://gitee.com/Jieli-Tech/fw-AC63_BT_SDK/issues/I7FRNK
    测试按键用法说明：https://gitee.com/Jieli-Tech/fw-AC63_BT_SDK/issues/I7T4RC
11. 芯片封装型号 已知型号，信息可能不全，具体需要跟商务确认，是否还在正常出货中

8. 芯片型号测试板 很多型号没有，一般用烧录座子测试。
   有的也不外卖，很多代理商会自行设计，建议联系代理商购买，或者自行设计。

9. 相关工具

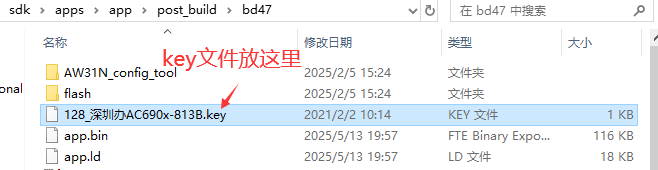

10. key文件--芯片加密 key文件和烧录器绑定，用于芯片代码加密。key文件和烧录器，都只能跟杰理代理商获取。

• 开发板，和未经烧录器烧录的芯片，都处于未加密的状态，下载的代码是不加密的。下载的代码不能加-key。
• 强制升级工具，下载程序，是无法对芯片进行加密的，只能校验芯片是否加密了。
• 一旦芯片用一拖二或一拖八烧录器，烧录后，芯片就加密了。下载代码就需要添加对应的-key。
• 芯片只能加密一个key，加密后是无法修改成其他的key。
• 不同代理商的key文件，都是不一样的，无法混用和修改的。
• 已加密的芯片，是无法获取加密哪个key的。

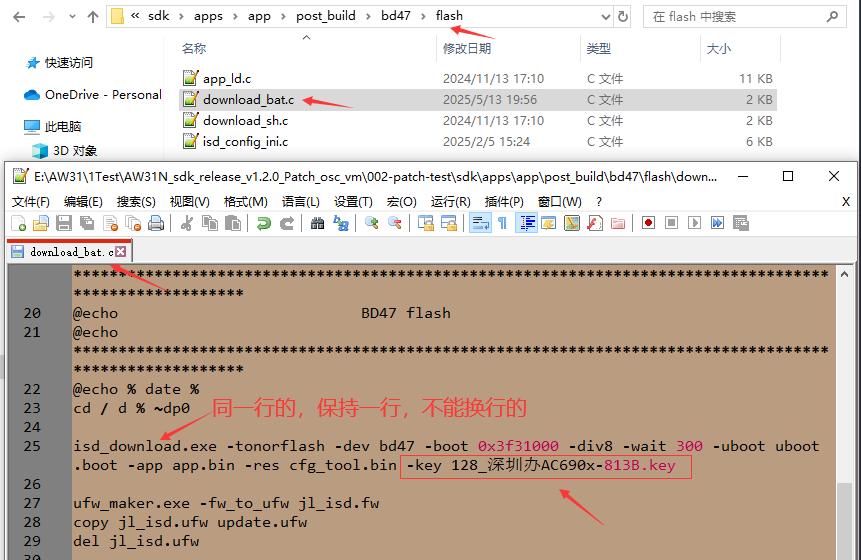

• 外发的烧录文件，必须加-key编译生成的，烧录器才能识别。

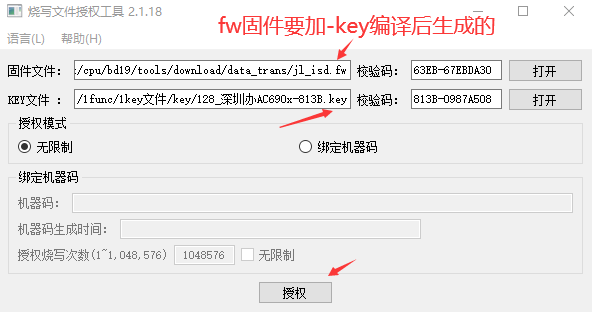

2. 固件授权工具 没有开放下载，一般是找杰理代理商获取。
   可以限制外发的fw烧录固件，烧录次数，避免客户可以无限制烧录。
   烧写文件授权工具_2.1.18.zip


3. 固件升级工具 【金山文档 | WPS云文档】 固件升级程序_1.4.47.b-AW31能用版本
   https://www.kdocs.cn/l/chrhq54hagIS

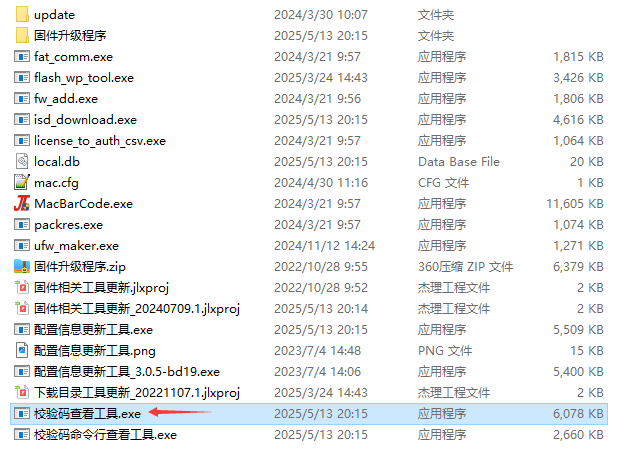

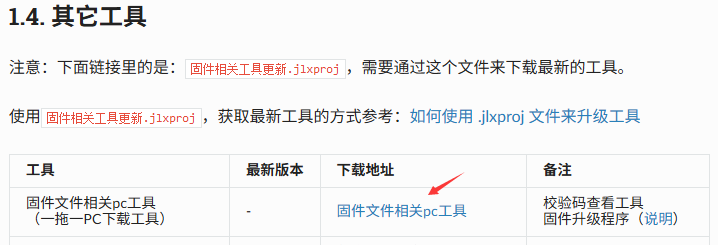

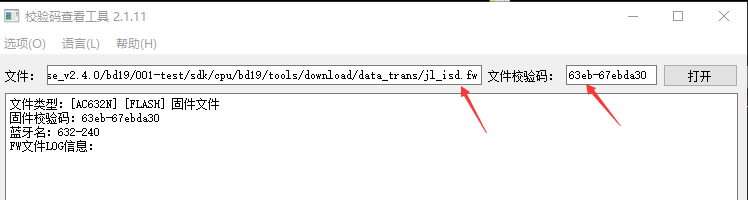

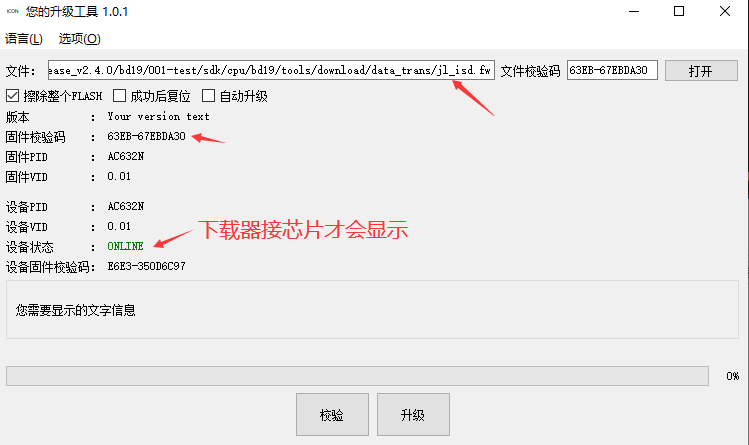

4. 校验码查看工具

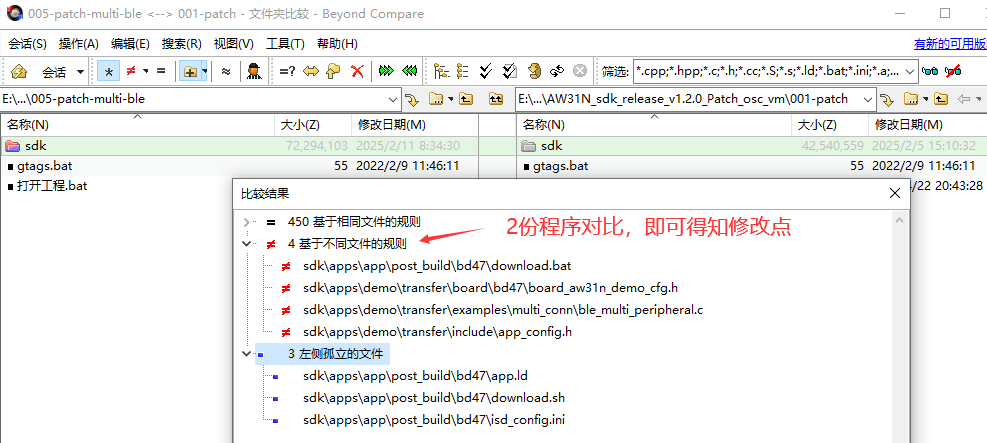

5. demo程序使用方式 将修改点，移植到自己的程序上即可。

6. 硬件设计

7. 电源

8. VPWR和IOVDD VPWR和IOVDD，千万不能短接。
   锂电池、USB 5V、3节干电池 等，接入VPWR引脚。
   2节干电池、LDO 3.3V等，接入IOVDD引脚供电，VPWR悬空。

9. 纽扣电池 由于蓝牙瞬态功耗较高，超过20mA，因此AW31不适合纽扣电池产品。
   常见纽扣电池型号规格参数：

4. 生产相关
5. 生产--烧录--测试指引 相关链接：
   fw-AC63_BT_SDK: Firmware for Generic Bluetooth SDK（AC63 series）, Support AC631N/AC635N/AC636N/AC637N/AC632N, compatible with AC69 series without audio support.
   Firmware for Generic Bluetooth SDK（AC63 series）, Support AC631N/AC635N/AC636N/AC637N/AC632N, compatible with AC69 series without audio support.
6. 烧录器 详细介绍：烧录工具
7. 一拖二烧录配置
8. 一拖八烧录配置
9. 产测工具
10. 测试盒 详细介绍：测试工具
11. SDK介绍
12. 芯片资源介绍
13. ram 芯片总RAM大小为32K，细分为：

• 拥有28K字节SRAM(12K No Retention + 16K Retention)
• 拥有4K字节ICACHE缓存空间 SDK各种常用功能配置下，剩余ram资源大小：
  nv_ram：低功耗能保持
  nk_ram：低功耗无法保持，进出低功耗，都要重新初始化
  AW31 SDK 1.2.0各种基础功能应用：

RAM使用介绍：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAQ5EM
2. flash 目前有2种flash容量可选：2Mbits（256KByte）和4Mbits（512KByte）
具体型号查看：芯片具体型号
3. 芯片对比及芯片选型 AC632、AC636、AW31、AW30这四个芯片资源和功能对比
芯片对比及芯片选型：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBPOXO

2. AW31N_transfer--透传工程 codeblock工程文件：sdk\apps\demo\transfer\board\bd47\AW31N_transfer.cbp
   手机设置蓝牙界面，是无法连接的，需要使用APP来连接。
   推荐使用安卓手机，安装 nRF Connect
   nRF Connect安卓app.zip
   【大熊智能nrf connect使用方法_nrfconnect教程-CSDN博客
   文章浏览阅读1.3w次，点赞11次，收藏32次。本文介绍了如何使用nRF Connect应用程序进行低功耗蓝牙设备的扫描和过滤。通过扫描功能，可以发现并列出所有广播状态的设备，而过滤功能则允许根据设备名、MAC地址、广播数据类型和RSSI进行筛选。此外，还详细说明了如何连接设备、执行写操作和监听操作。

苹果手机，无法看到mac，无法看原始的hex数据，不好调试。

1. CONFIG_APP_LE_TRANS 只做单模BLE从机，支持低功耗、OTA
   一般用于产品类型：

• 纯BLE广播：广播遥控器、beacon等
• 和APP连接：带APP控制的各类产品、灯带、按摩器、打印机等
• 被其他client主机连接的从机设备：相机遥控器、云台等
• 和MCU通信的产品：各类已有产品，需要外挂一个BLE芯片做通信

2. CONFIG_APP_MULTI 由于ram不够，只支持2路BLE连接，例如：主从一体，双server、双client，且无法支持低功耗和OTA
   #define TCFG_LOWPOWER_LOWPOWER_SEL LOWPOWER_CLOSE // 关闭低功耗
   #define CONFIG_APP_OTA_EN 0 // 关闭OTA

• 主从一体：支持手机APP连接的同时，还能扫描周围的广播包 #define CONFIG_BT_GATT_CLIENT_NUM 1
  #define CONFIG_BT_GATT_SERVER_NUM 1
  常用产品：带遥控器的灯带、按摩器、风扇、玩具等、带钥匙的电动车面板等
• 双server从机：支持2个手机同时连接 #define CONFIG_BT_GATT_CLIENT_NUM 0
  #define CONFIG_BT_GATT_SERVER_NUM 2
  常用产品：电动车BLE模块、门锁BLE模块等
• 双client主机：能连接2个BLE从机设备 #define CONFIG_BT_GATT_CLIENT_NUM 2
  #define CONFIG_BT_GATT_SERVER_NUM 0
  常用产品：耳机充电仓、控制面板、带开关和遥控器的灯带、风扇等

3. CONFIG_APP_NONCONN_24G

• 2.4G的广播方式，单向传输，单次发包最大可以60个字节。
• #define CONFIG_TX_MODE_ENABLE 1 //发射器
• #define CONFIG_RX_MODE_ENABLE 0 //接收器 2个只能开一个，不能同时开。
  发射器可以做低功耗和关机，但接收器不能做低功耗和关机，需要一直常待机。

4. CONFIG_APP_DONGLE usb dongle 加 BLE client主机功能，可以连接遥控器、鼠标、键盘、手柄、翻页笔等设备。
   将蓝牙HID数据，转成USB HID数据上传给电脑。
   将蓝牙语音数据，转成USB UAC的PCM数据上传给电脑。
   受限于ram资源，使用范围：

• USB语音dongle，只能开1个client，只能连接一个server设备。
• USB键鼠dongle，勉强能开2个client，可以同时连接一个鼠标和一个键盘，但不能带OTA功能。

5. CONFIG_APP_AT_CHAR_COM 串口模块，杰理AT指令协议。
   fw-AW31N_BLE_SDK: Firmware for Generic Bluetooth Low Energy SDK（AW3N series）, Support AW31N.
   Firmware for Generic Bluetooth Low Energy SDK（AW3N series）, Support AW31N.
   如果是替换其他方案的串口AT模块，需要自己修改AT协议，一般和其他方案是不一样的。

6. CONFIG_APP_IDLE 空闲模式适用于：MCU应用、充电状态下、假关机状态下。

7. AW31N_hid--HID工程 codeblock工程文件：sdk\apps\demo\hid\board\bd47\AW31N_hid.cbp
   手机设置蓝牙界面上，直接搜索连接的，也同时兼容APP连接，带配对绑定和加密功能。

8. CONFIG_APP_KEYBOARD 音乐遥控器，带有音量加减、上下曲、播放暂停等功能。

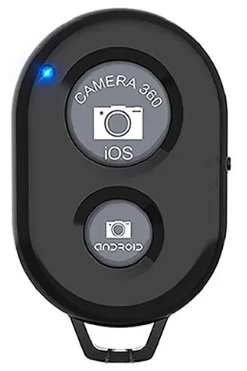

9. CONFIG_APP_KEYFOB 自拍器，默认只有发大小键2种键值。


10. CONFIG_APP_MOUSE_SINGLE 单模鼠标，BLE server设备，可以被手机电脑蓝牙直连，或者被usb dongle BLE连接。
    可以在此基础上，添加USB模式，直连电脑做usb有线鼠标。

11. CONFIG_APP_MOUSE_DUAL 三模鼠标，BLE模式、2.4G高回报率模式、USB模式，需要手动切换，不支持同时共存。
    #define SWITCH_MODE_BLE_ENABLE (1 & TCFG_USER_BLE_ENABLE) //使能BLE模式
    #define SWITCH_MODE_24G_ENABLE (1 & (CFG_RF_24G_CODE_ID != 0) & TCFG_USER_BLE_ENABLE) //使能2.4G模式
    #define SWITCH_MODE_USB_ENABLE TCFG_OTG_USB_DEV_EN
    3种模式可以自由组合成双模双模。

12. CONFIG_APP_KEYPAGE 翻页器、抖音神器，存在一定的兼容性问题，因为苹果系统限制，苹果系统更新，导致这个应用也一直在实时更新。
    最新版本，可以联系杰理获取。
    苹果系统的翻页功能，是模拟鼠标操作的，因此无法做到兼容所有的苹果手机系统，一般是按照最新的IOS版本调试，不考虑旧版本的。

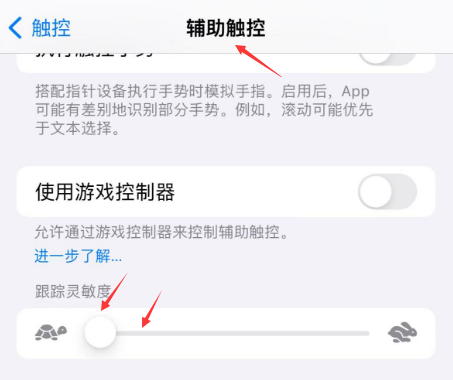

    苹果手机需要打开辅助触控功能：设置 -> 辅助功能 -> 触控 -> 辅助触控打开
    辅助触控下，有个跟踪灵敏度的调节，一般要么设置为0，要在再10%左右的位置。


13. CONFIG_APP_REMOTE_CONTROL 红外遥控器，电视遥控器、机顶盒遥控器等。被电视、机顶盒、投影仪等连接。
    这种遥控器，无论是蓝牙HID，还是红外码，都是没有统一标准的，都需要根据每款主机适配的。
    每个电视厂商、每个省的机顶盒，都有各自的标准，都要适配开发的。
    公版sdk红外做的是，NEC编码、海信电视红外键值的。

14. CONFIG_APP_IDLE 空闲模式适用于：MCU应用、充电状态下、假关机状态下。

15. 功能介绍

16. 开关打印

17. 开打印

#define CONFIG_DEBUG_ENABLE    //打印总开关，关打印注释此宏

#define TCFG_UART0_ENABLE       ENABLE_THIS_MOUDLE   //保持，关打印也不要改成disable
#define TCFG_UART0_RX_PORT      NO_CONFIG_PORT       //保持，不要配置IO

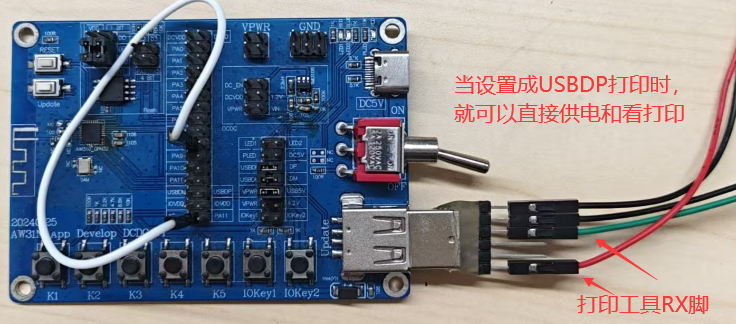

#define TCFG_UART0_TX_PORT      IO_PORT_DP           //打印口，可配任意IO
#define TCFG_UART0_BAUDRATE     1000000              //建议用1M，用115200打印会死机

#define LIB_DEBUG    1 // 打开底层库打印，代码会变大很多

const char log_tag_const_v_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(FALSE);
const char log_tag_const_i_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE); // 要看底层驱动打印，改成 TRUE
const char log_tag_const_d_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE); // 要看底层驱动打印，改成 TRUE
const char log_tag_const_w_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);
const char log_tag_const_e_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);
const char log_tag_const_c_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);

2. 关打印

/* #define CONFIG_DEBUG_ENABLE    // 关打印，注释此宏 */

#define TCFG_UART0_ENABLE       ENABLE_THIS_MOUDLE   //保持enable，关打印也不要改成disable

#define LIB_DEBUG    0 // 关底层库打印，代码会变小很多

const char MM_ASSERT     = 0; //生产代码必须检查置0，否则死机不复位，需要断电
const int config_asser   = 0; //生产代码必须检查置0，否则死机不复位，需要断电

3. 开异常打印

const char MM_ASSERT           = 1; //打开断言打印，生产代码必须置0
const int config_asser         = 1; //打开异常打印，生产代码必须置0
// 生产代码就算不关打印，这2个变量也必须要置0

相关链接：

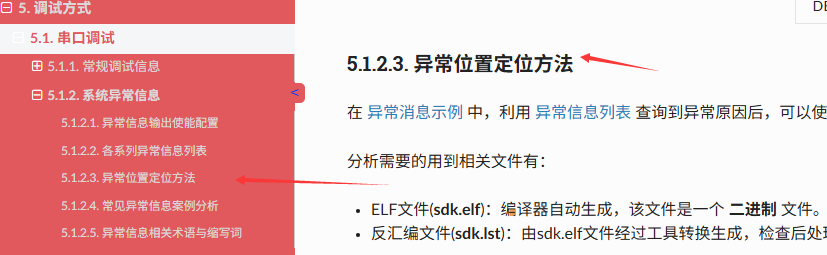

查看代码异常复位等异常情况：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAKCNM
https://doc.zh-jieli.com/AC63/zh-cn/master/getting_started/code_debug/printf_debug.html
4. 复位信息 判断复位源和唤醒源：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAHMFB
2. 芯片工作状态

1. 快速启动--快速唤醒 烧录快速启动及升级程序方法：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAMX7W
   快速启动：芯片断电再上电，开机的速度
   快速唤醒：芯片软关机，但没断电，IO唤醒后，开机的速度
2. 工作模式
3. 正常状态--cpu运行状态 芯片正常运行，软件正常跑。此时功耗，跟随主频大小。
   主频越高，功耗越大，在2-5mA之间。
4. 待机状态--低功耗 待机--睡眠--低功耗，没有需要运行的代码，芯片可以 临时进入睡眠低功耗，此时功耗4-5uA之间，保持ram的区域数据还在。
   可以定时唤醒、IO唤醒等。
   https://gitee.com/jieli-tech_fae/IOT-AC630N/blob/master/doc/software/%E9%A9%B1%E5%8A%A8/%E4%BD%8E%E5%8A%9F%E8%80%97%E6%B5%81%E7%A8%8B.md
   没有接口可以主动进入睡眠，需要提前设置底层查询函数，返回空闲状态。

///相关代码
#define TCFG_LOWPOWER_LOWPOWER_SEL            DEEP_SLEEP_EN    //开启BLE低功耗powerdown
#define TCFG_LOWPOWER_LOWPOWER_SEL            LOWPOWER_CLOSE   //关闭BLE低功耗

sys_power_down(4000000);

REGISTER_LP_TARGET()

void sleep_enter_callback(u8 step)
void sleep_exit_callback(u32 usec)


void sleep_run_check_enalbe(u8 enable)

3. 关机状态 软关机，ram数据清空，cpu不跑，只能IO唤醒，此时功耗2uA。

///相关代码
app_soft_flag.sfc_fast_boot = 1;

u8 power_soff_callback()

le_trans_set_soft_poweroff();
power_set_soft_poweroff(); // 一般不能直接调用这个，需要调用应用模式的关机

3. 工作频率 最高可以跑160M，旧的sdk不支持，130版本可以
   建议只跑到128M即可

#define TCFG_CLOCK_SYS_HZ                  48000000 // 48M

#define TCFG_CLOCK_SYS_HZ                  128000000 // 128M

4. 工作电压 VDDIO即芯片工作电压，和IO的输出电压。
   串口模块，需要和其他IC通信的，建议设置VDDIO为 VDDIOM_VOL_34V 和 VDDIOW_VOL_33V
   单芯片状态，建议设置 VDDIO为 VDDIOM_VOL_30V 和 VDDIOW_VOL_28V

#define TCFG_LOWPOWER_VDDIOM_LEVEL            VDDIOM_VOL_30V   // 正常状态下VDDIO电压值
#define TCFG_LOWPOWER_VDDIOW_LEVEL            VDDIOW_VOL_28V   // 睡眠-低功耗-关机下VDDIO电压值

3. 引脚
4. 普通引脚GPIO GPIO使用：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAEK0D
5. 特殊引脚 特殊引脚--复位引脚--使用配置（PA11、PA4、PA7、USB）：
   https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAO7N4
6. 电源引脚 IOVDD、VPWR供电方式配置 -- 电量检测配置：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBUU4M
   IOVDD供电配置问题 https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/ICXAUZ
7. 按键 实现按键软开机功能：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBAWN5
   关机流程中按键丢失问题优化：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBQV77
8. io按键

#define KEY_IO_EN                           ENABLE                  //<IO按键使能
#define MOUSE_KEY_SCAN_MODE                 DISABLE_THIS_MOUDLE

#define TCFG_IOKEY_POWER_CONNECT_WAY        ONE_PORT_TO_LOW    //按键一端接低电平一端接IO
#define TCFG_IOKEY_POWER_ONE_PORT           IO_PORTA_00        //IO按键端口
#define TCFG_IOKEY_POWER_ONE_PORT_VALUE     0x0                //power port键值

#define TCFG_IOKEY_PREV_CONNECT_WAY         ONE_PORT_TO_LOW    //按键一端接低电平一端接IO
#define TCFG_IOKEY_PREV_ONE_PORT            IO_PORTA_01
#define TCFG_IOKEY_PREV_ONE_PORT_VALUE      0x1                //prev port键值

/// 每个IO都可以设置成唤醒口
keys_config[index++] = create_key_io_wakeup_config(TCFG_IOKEY_POWER_ONE_PORT,
                                        PORT_INPUT_PULLUP_10K, PORT_FLT_DISABLE, FALLING_EDGE, key_active_set);

//唤醒口个数
#define WAKE_IO_MAX_NUMS                 4

//硬件支持最大唤醒口8个，无法改大的
#define MAX_WAKEUP_PORT                  8  //最大同时支持数字io输入个数

2. ad按键 AD按键，只有对地的0R按键是可以唤醒的，其他按键电压没有拉到地，是唤醒不了。
   做AD按键的，有IO限制的，不是任意IO都可以做。

#define TCFG_ADKEY_ENABLE                   ENABLE_THIS_MOUDLE //是否使能AD按键
#define TCFG_ADKEY_PORT                     IO_PORTB_01         //AD按键端口(需要注意选择的IO口是否支持AD功能)
/*AD通道选择，需要和AD按键的端口相对应:
    AD_CH_PA1    AD_CH_PA3    AD_CH_PA4    AD_CH_PA5
    AD_CH_PA9    AD_CH_PA1    AD_CH_PB1    AD_CH_PB4
    AD_CH_PB6    AD_CH_PB7    AD_CH_DP     AD_CH_DM
    AD_CH_PB2
*/
#define TCFG_ADKEY_AD_CHANNEL               AD_CH_PB1
#define TCFG_ADKEY_EXTERN_UP_ENABLE         ENABLE_THIS_MOUDLE //是否使用外部上拉

#if TCFG_ADKEY_EXTERN_UP_ENABLE
#define R_UP    220                 //22K，外部上拉阻值在此自行设置
#else
#define R_UP    100                 //10K，内部上拉默认10K
#endif

3. 矩阵按键

#define KEY_MATRIX_EN                       ENABLE
#define MATRIX_KEY_ROW1                     IO_PORTA_00
#define MATRIX_KEY_ROW2                     IO_PORTA_01
#define MATRIX_KEY_ROW3                     IO_PORTA_02

#define MATRIX_KEY_ROL1                     IO_PORTA_08
#define MATRIX_KEY_ROL2                     IO_PORTA_09
#define MATRIX_KEY_ROL3                     IO_PORTA_10
// 行列组合，可以自行调整
// 行做唤醒口，那列就要输出口，才能做到任意IO都能唤醒

4. 红外发射/接收按键

#define TCFG_IR_ENABLE                      ENABLE
#define IR_KEY_IO                           IO_PORTA_10
#define IR_WORK_FRQ                         38000
#define IR_WORK_DUTY                        5000
#define TCFG_IR_ENCODER_TIMER_TID           0 // 使用timer0作为红外timer tid
#define TCFG_IR_ENCODER_PWM_TID             1 // 使用timer1作为红外pwm tid

// 红外载波发射
ir_encoder_init(IR_KEY_IO, IR_WORK_FRQ, IR_WORK_DUTY);

// 红外载波接收
ir_decoder_init(IO_PORTA_01); //红外信号接收IO_PORTA_O1

// 默认做的是 38K载波的NEC 红外，其他协议，需要自行修改

5. 蓝牙

6. 广播包 动态修改广播包--广播类型--广播频率：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBLGAX

7. profile 蓝牙协议简介：https://doc.zh-jieli.com/AW31/zh-cn/master/bluetooth/bt_profeil.html

8. 杰理OTA服务

9. HID服务

10. 链接参数

11. MTU MTU改大到120连接会重启：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBAIH0
    BLE长包设置 DLE 和 MTU：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBYBAU

//测试NRF连接,工具不会主动发起交换流程,需要手动操作; 但设备可配置主动发起MTU长度交换请求
#define ATT_MTU_REQUEST_ENALBE     1    /*配置1,就是设备端主动发起交换*/

/*一般是主机发起交换,如果主机没有发起,设备端也可以主动发起(ATT_MTU_REQUEST_ENALBE set 1)*/
#define ATT_LOCAL_MTU_SIZE        (247) /*发送配PDU长度*/

#if ATT_MTU_REQUEST_ENALBE
        att_server_set_exchange_mtu(trans_con_handle);/*主动请求MTU长度交换*/
#endif

    case GATT_COMM_EVENT_MTU_EXCHANGE_COMPLETE:
        log_info("con_handle= %02x, ATT MTU = %u\n", little_endian_read_16(packet, 0), little_endian_read_16(packet, 2));
        break;

注意点：
很老的手机改不了，新手机一般都能128，大部分安卓都能512。
固件只是请求的建议值，最终的生效值，是取决于手机系统端的。
要改大，要注意兼容不同的MTU值，需要自行做重组包操作。
5. nRF Connect使用教程 NOTE：BLE开发流程--使用说明： https://gitee.com/Jieli-Tech/fw-AC63_BT_SDK/issues/I9QI1G
6. BLE主机 [分享内容]: BLE主机流程：https://gitee.com/Jieli-Tech/fw-AC63_BT_SDK/issues/IBP4D3

1. 跳过profile搜索过程

2. 蓝牙断开原因 ble断开原因： https://gitee.com/Jieli-Tech/fw-AC63_BT_SDK/issues/I75JGU

3. FAQ

4. 低功耗

5. 唤醒口 配置独立的唤醒口：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAN37C
   判断复位源和唤醒源：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAHMFB
   获取IO唤醒源误识别DMDP问题：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IANZ2U

6. 调功耗

各系列芯片功耗对比

芯片选型建议

• 优先选用AC632 纽扣电池产品、应用层需要RAM大于4KB、对BLE传输速率大于20KB/s、BLE多主从带低功耗
• 优先选用AW31 需要快速唤醒、快速启动、2.4G高回报率

7. 升级OTA

8. APP BLE OTA

9. 测试盒BLE升级

10. 测试盒串口升级 蓝牙测试盒单线串口升级配置：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IB9I7E

11. 杰理串口升级 暂时还没支持

12. 自定义双备份升级 杰理双备份升级介绍.md
    fw-AC63_BT_SDK: Firmware for Generic Bluetooth SDK（AC63 series）, Support AC631N/AC635N/AC636N/AC637N/AC632N, compatible with AC69 series without audio support.
    Firmware for Generic Bluetooth SDK（AC63 series）, Support AC631N/AC635N/AC636N/AC637N/AC632N, compatible with AC69 series without audio support.

13. 杰理USB升级

14. 定时器 硬件定时器使用：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAHMWG

15. PWM PWM输出：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAIAJD

16. ADC

17. 电量检测 IOVDD、VPWR供电方式配置 -- 电量检测配置：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBUU4M

18. 串口

19. USB

20. flash

21. VM 记忆、保存数据到内部flash:https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAJQUF

22. 自定义flash分区 内置flash开辟自定义区域读写：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAEY7H

23. 认证码 指定mac地址烧录、自定义保留区烧录认证码、三元组、序列号等:
    https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAIHDD

24. SDK系统

25. 事件 转事件到最低优先级线程执行：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IAPXPS
    转事件到主循环执行：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IBQVUP

26. 认证相关

27. DUT #define TCFG_NORMAL_SET_DUT_MODE 1 // DUT测试模式,默认上电进初始化
    USB初始化成串口，DP对RX、DM对TX，需要接入串口工具，再接入测试仪器
    AC63X BLE DUT测试介绍.pdf

28. dut 测试程序 AW31N_sdk_release_v1.2.0_trs_dut_波特率115200_v1.0.zip

29. FCC 认证程序FCC、BQB：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IB6J6F
    【金山文档 | WPS云文档】 认证资料获取汇总(最新资料后台会更新)
    https://kdocs.cn/l/cugCGfEDWPhB
    建议采用这个下载包，经过验证的，公版sdk改出来的，不一定是完善的

30. BQB 认证程序FCC、BQB：https://gitee.com/Jieli-Tech/fw-AW31N_BLE_SDK/issues/IB6J6F

本文档包含以下子页面
