MT8852B BLE BQB测试介绍

📎 原始文档：https://www.kdocs.cn/l/coFnvgvDfX1R

● 使用MT8852B进行BLE上位机BQB测试项测试的操作步骤如下：

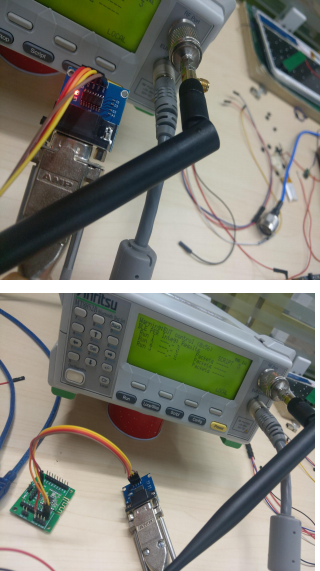

1.待测设备有 RF 馈线接口的话通过馈线与测试仪的 RF port 连接， EUT(Equipment Under Test )只有天线的话测试仪的RF port通过外接天线接受设备信号。
2.测试仪的EUT Control 接口，接下图的RS232转TTL线缆，进行串口通信。 TX,RX接到EUT配置好的通信口。VCC， GND都需要连接到EUT对应端口。

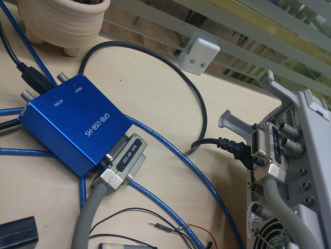

3. GPIB_USB_HS接到测试仪的后端控制面板的对应接口，另一端接PC的USB 口。

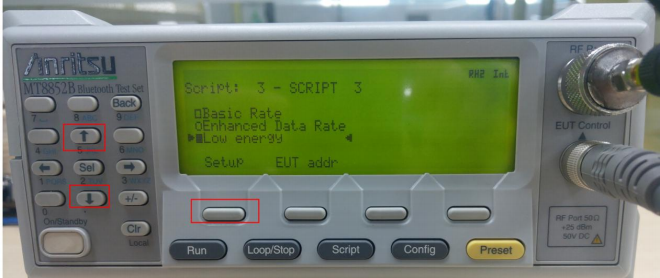

4.开机界面如下：按左侧的导航键选择对应的LE模式，前后两个小黑三角表示目前选中的项目。

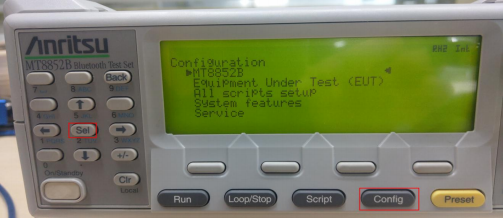

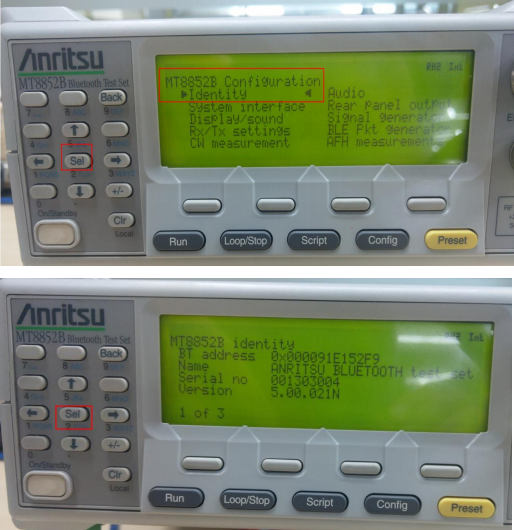

5.在线测试模式要与上位机进行串口通信，所以要设置对应的串口属性和测试仪固件信息。在步骤4配置好的界面按下方的Config按键进入Configuration界面，通过“Sel”选择配置项MT8852B，会显示MT8852B Configuration界面，选择Identify 继续按 Sel,进入MT8852B identity，可以显示BT address, Serial no ,Version信息，可用于固件版本检查。

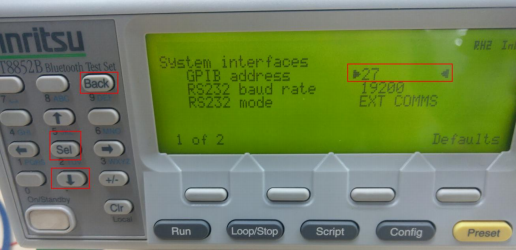

6.在步骤5最后的显示界面上，按下左侧的Back按键，通过导航的下箭头选择到System inerface，点击Sel进入system interface界面，可以看到GPIB address 为27，该值用来配置上位机对应的GPIB address。

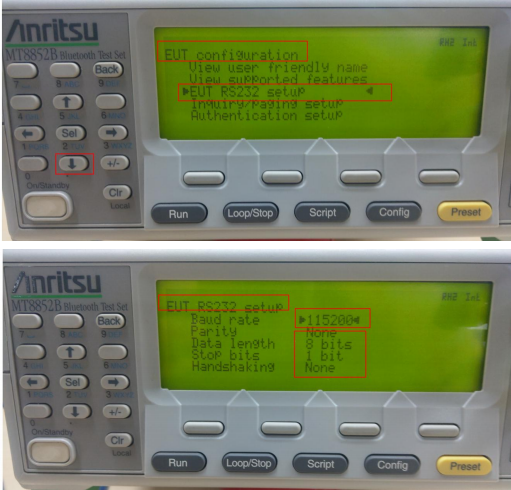

7.进行串口波特率配置。 步骤 6 所示界面，连续按两次 Back 按键返回 Configuration界面，通过导航的下按键选择Equipment UnderTest(EUT),按下Sel,
进入EUT configuration界面：继续按导航下键选择EUT RS232 setup。 然后按 Sel进入该配置界面，选择波特率选项，按Sel选择目标配置。
8.上位机的操作：下载安装BlueTooth low energy Measurement Software。 需要安装的驱动：ni-visa_20.0_online_repack3 .exe，dotnetfx.exe，NI-VISA Run-Time Engine。

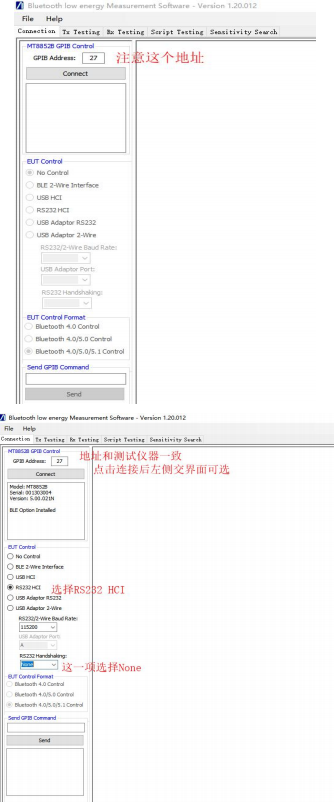

9.默认界面如下：驱动安装正确的话点击左上角connect,左侧的EUT Controler 导航界面进入可选模式，选择RS232HCI模式。
