BLE_FCC测试方法
BLE_FCC测试方法
一、需要工具
USB转TTL模块（CH340）、测试样机、射频线
二、测试步骤
1、 射频线焊接到芯片的 RF输出引脚；
2、 样机的电源脚、 USBDM、 USBDP和GND 引线出来，下载对应的程序；
3、 通过USB转TTL模块连接电脑和测试样机；
4、 芯片RF信号通过射频线接到频谱仪上观察；

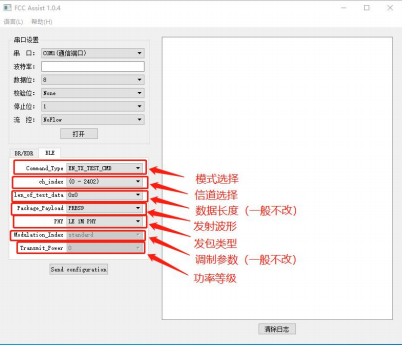

5、 打开FCC Assist工具，串口配置波特率115200，选择对应的COM 口后打开串口；
6、 FCC Assist工具中Command_Type选择POWER_TEST_CMD模式，把Transmat_Power 改为10级，点击Send configuration发送一次数据；
7、 Command_Type改为EN_TX_TEST_CMD模式，选择对应测试的信道和其余配置后再次点击Send configuration发送数据；
8、 Command_Type改为TX_TEST_CMD模式再次发送数据，此时测试的是TX模式下的数据；
9、 同理，Command_Type改为EN_RX_TEST_CMD模式进行配置，配置好后点击发送数据，再转为RX_TEST_CMD模式测试，此时测试的是RX模式下的数据。

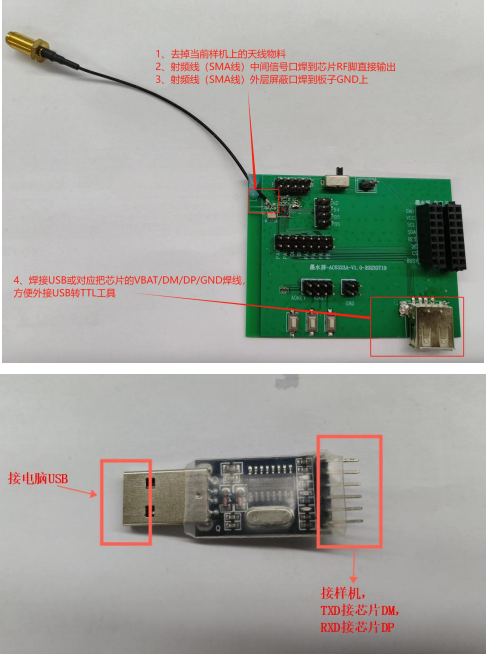

三、如何做样机
传导测试
辐射测试时依然需要USB转TTL模块，但射频线不用焊接，转为使用样机天线，传导测试整改后使用的天线物料参数直接使用到样机本来天线上。
（例：传导测试时需要加对地1PF 时，辐射测试需要更改天线物料为对地加1PF， 串联0R 到样机天线）
四、常见错误及整改思路
1、 响应超时
（1）芯片是否焊好？ （2）能否出盘？ （3）程序是否正确？ （4）DM/ DP脚是否有接其他物料？ （5）到芯片的VBAT脚供电多大，能否支持芯片正常工作？ （6）USB转TTL工具是否可以正常使用？
2、 功率太低
（1）射频线焊接有无虚焊？ （2）是否PCBA板上走线的线损本来就大？ （3）射频线靠近芯片RF脚焊是否也是一样？ （4）射频线的地有无接错？ （5）射频线的地有无接好？
（6）射频线有没有坏了？ （7）射频线是否本身线损就大？ （8）程序上功率等级多大？
3、 杂散太高
确定杂散超标的频段是什么频段，测试的是什么模式。
发射模式下：如果是30MHz至1GHz 的杂散高于标准，更换好一点的 USB转TTL工具测试是否也是一样，芯片RF脚串电容再接射频线测试如何，芯片RF脚并电容再接射频线测试如何；如果是2390M至2500M 的杂散高于标准，芯片RF脚并电容再接射频线测试如何，降低发射功率等级如何；如果是4.8GHz、 7. 2GHz、9.6GHz杂散高于标准，在芯片RF脚串电感再接射频线测试如何，在芯片RF脚并电容如何。
接收模式下：测试环境是否有其他蓝牙设备？把发射功率等级降低测试如何？在芯片 RF脚并电容如何？
4、 频偏太大
确定晶振频偏多大。与经典蓝牙模式下频偏是否一致？程序上看能不能改回来。
