AC792N 预留区资源OTA升级问题说明文档

📎 原始文档：https://www.kdocs.cn/l/cmITYGKo0wee

AC792N 预留区资源OTA升级问题说明文档

目录TOC \o "1-3" \h \u
 HYPERLINK \l _Toc5323 一、问题描述  PAGEREF _Toc5323 \h 2
 HYPERLINK \l _Toc27464 二、复现步骤  PAGEREF _Toc27464 \h 2
 HYPERLINK \l _Toc16719 三、原因分析  PAGEREF _Toc16719 \h 4
 HYPERLINK \l _Toc6258 四、解决办法  PAGEREF _Toc6258 \h 4


单击此处直接编辑。

一、概述

本文档以AC792N_WIFI_CAMERA工程为例子，新建一个TEST区域的预留区，通过SD卡升级功能，对设备进行升级。当代码（APP CODE区）和TEST区域资源（预留区）同时更新时候，双备份SD升级完成后，对预留区更新的资源进行读取，验证预留区资源升级功能。

二、复现步骤

以下是详细的复现步骤，以下复现的步骤配置以AC791N_WIFI_CAMERA工程为例子，其它工程的配置也类似参考。
步骤1：在app_config.h里面打开双备份的宏定义，如下图2-1所示：

图2-1 双备份宏定义
步骤2：在预留区[RESERVED_CONFIG]新建一个名为test的配置项，如下图2-2所示：

图2-2 预留区双新建TEST区域

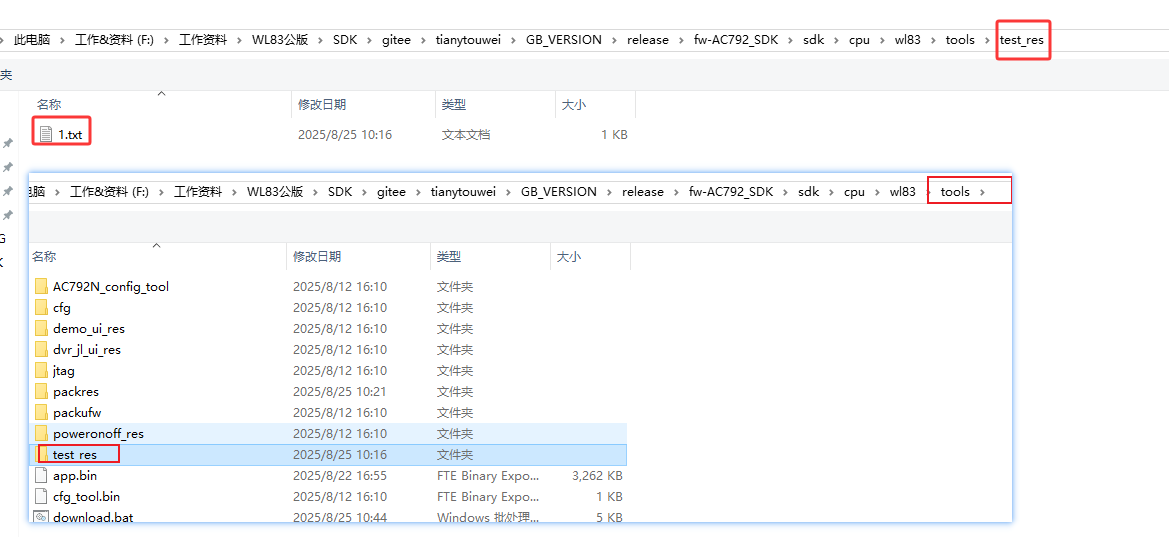

步骤3：在cpu/tools文件夹下面，新创建test_res文件夹，放置新建预留区的资源文件，如下图2-3所示：


图2-3 新建文件夹放置资源

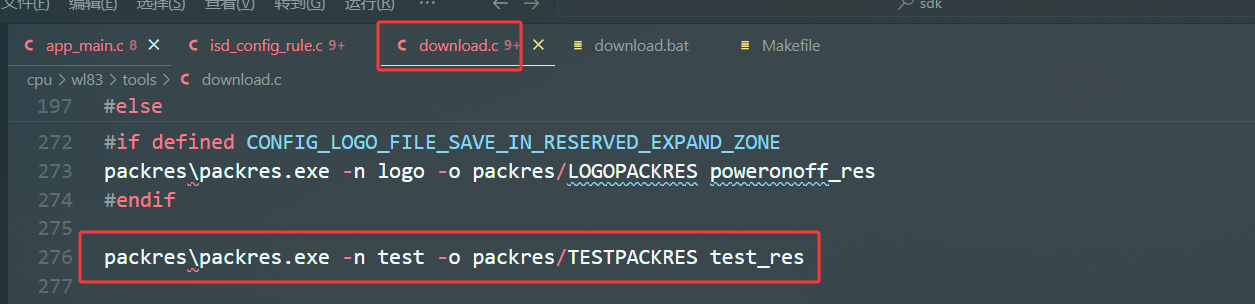

步骤4：在download.c里面，加入test_res文件编译下载打包的批处理命令，如下图2-5所示：

图2-5 批处理打包资源

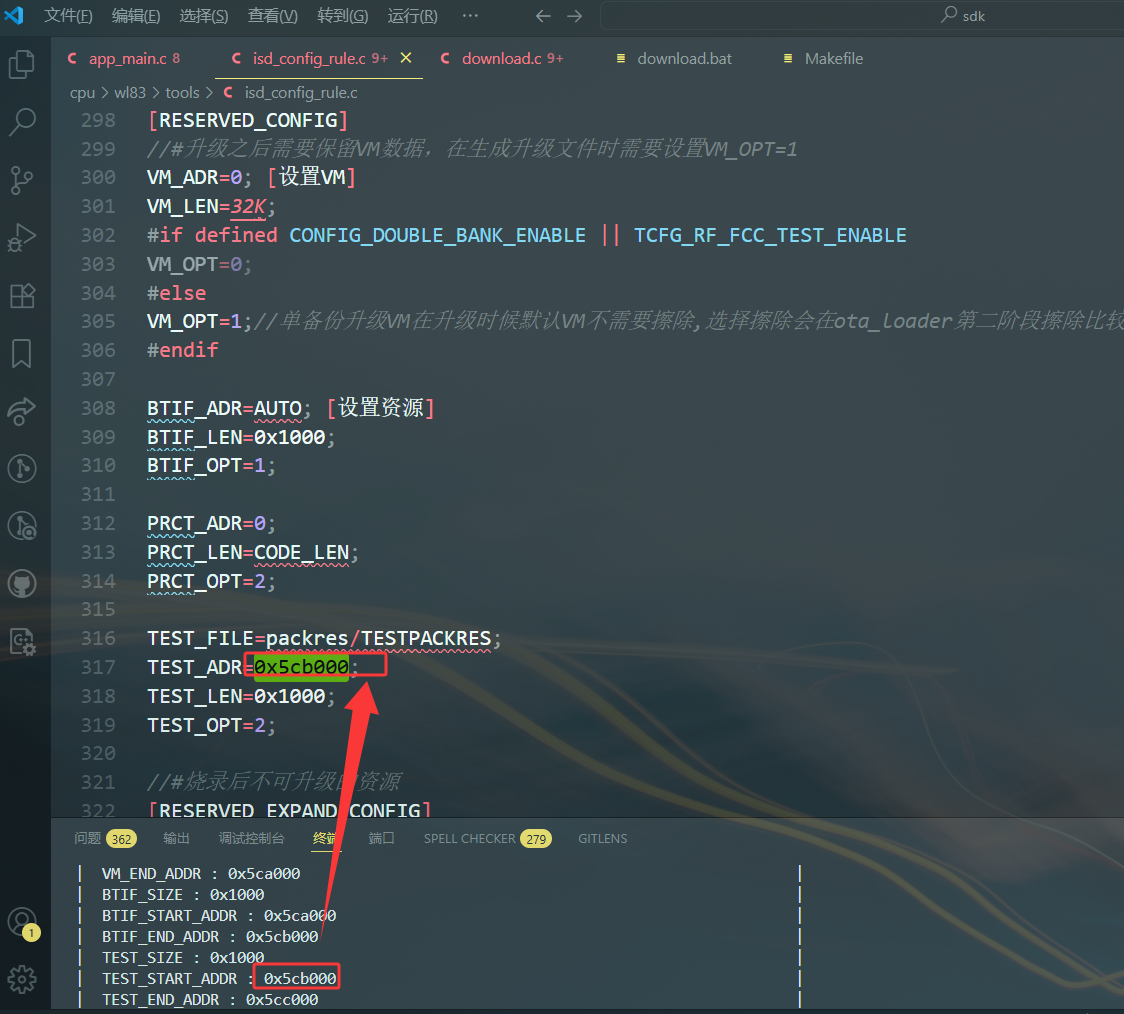

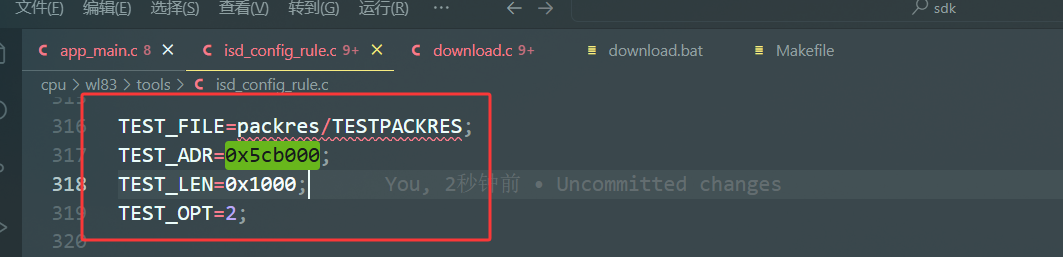

步骤5：编译完成后，需要生成的TEST_ADR真实地址写入对应的配置项，如下图2-6所示：

图2-6 编译生成地址写入

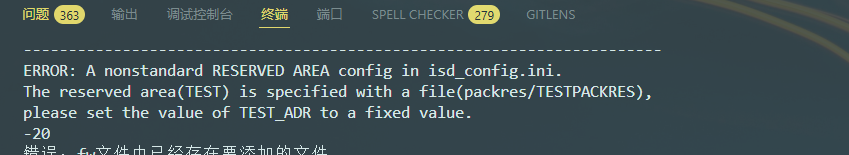

如果TEST_ADR选项还是写着AUTO，会提示如下2-7的错误，需要将真实地址写入，错误如下图所示：

图2-7 编译错误提示

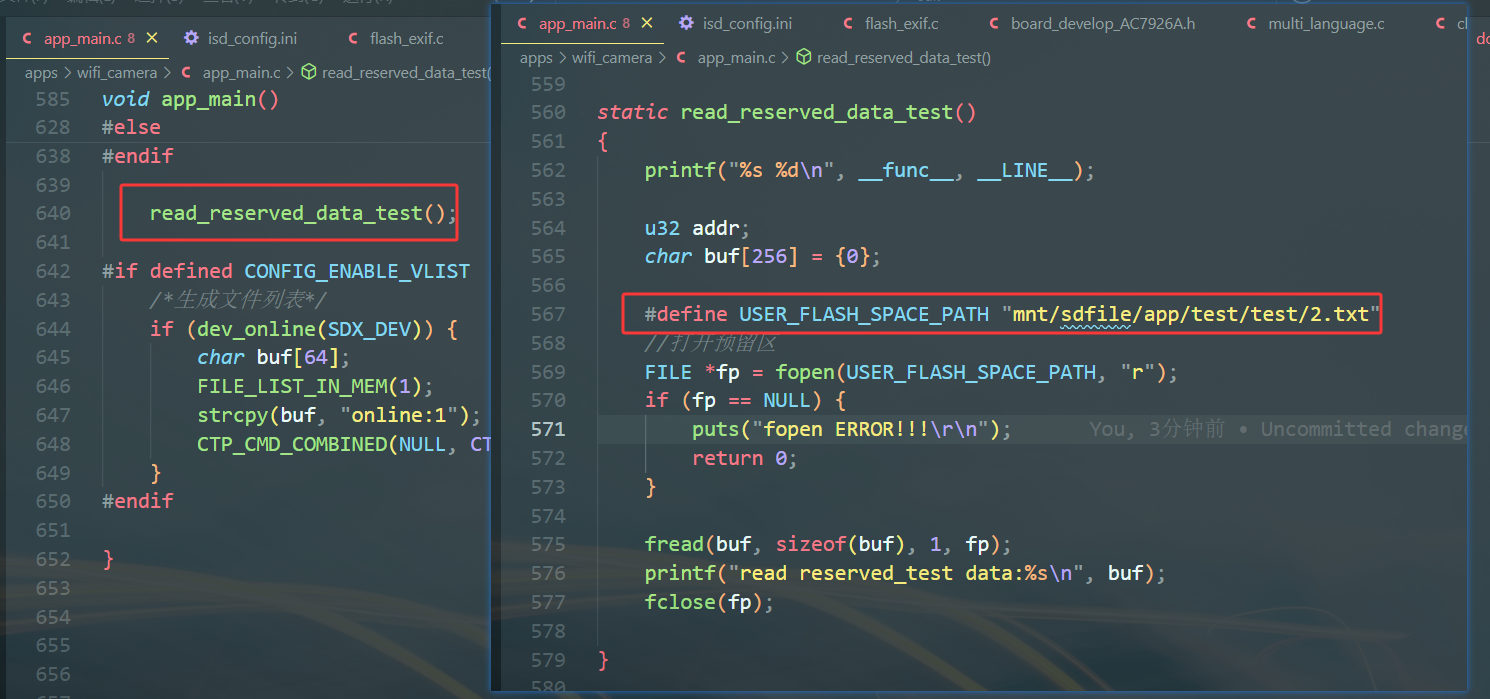

步骤6：代码添加调用预留区新升级的资源文件的处理，验证预留区是否升级成功，如下图2-8所示：

           图2-8 编译代码加入预留升级读取验证

步骤7：将编译好的sdk通过codeblock烧录至板子正常跑起。

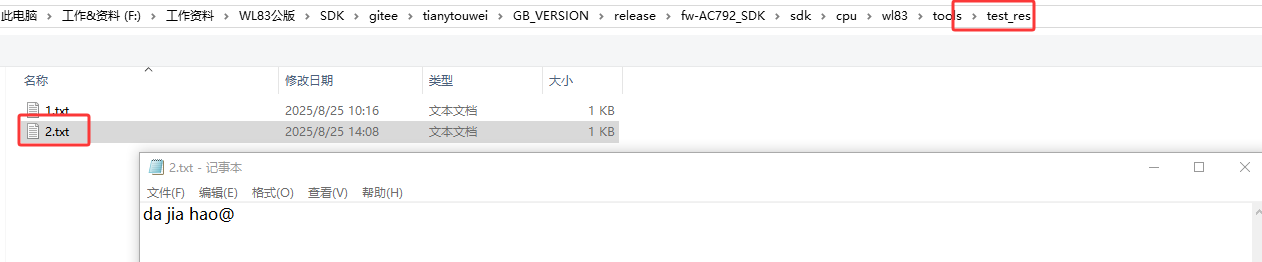

步骤7：在cpu/tools/test_res文件夹下面新增加2.txt文件作为升级更新内容，如下图2-9所示：

		 图2-9 更新预留区文件

步骤10：编译好SDK之后，点击生成升级文件.bat，然后选择2升级方式，如下图2-10所示，生成update-ota.ufw文件。

图2-4 ftp生成升级文件
步骤7：拷贝update-ota.ufw文件拷贝到SD卡，上电开机进行升级。

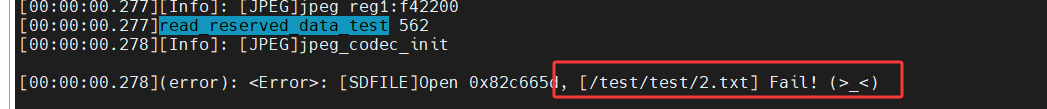

步骤8：升级成功操作机器跑调用读mnt/sdfile/app/test/2.txt这个资源文件，打印读取失败，则说明预留区升级失败，打印如下图2-11所示：

图2-5 预留区资源升级失败

三、分析过程

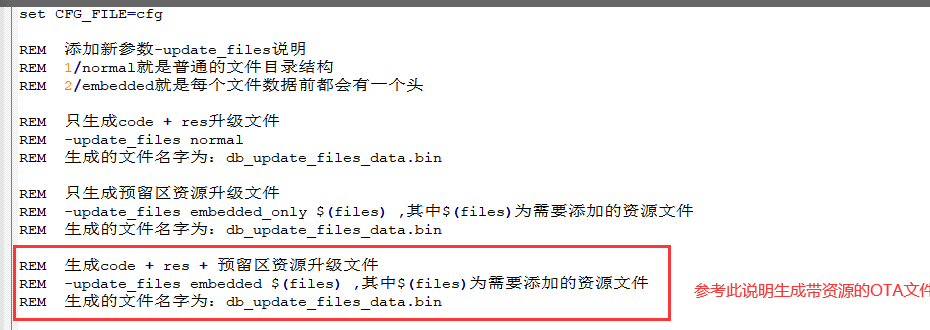

test资源放在预留区，目前AC792N已经支持预留区OTA升级（AC791N不支持）。需要编译的download.bat处理文件，生成带TEST资源（预留区）OTA升级文件。详细参考如下注释说明，需要添加如下命令生成ota的TEST资源文件，如下图3-1所示：

图3-1 OTA升级带UI资源

四、解决办法

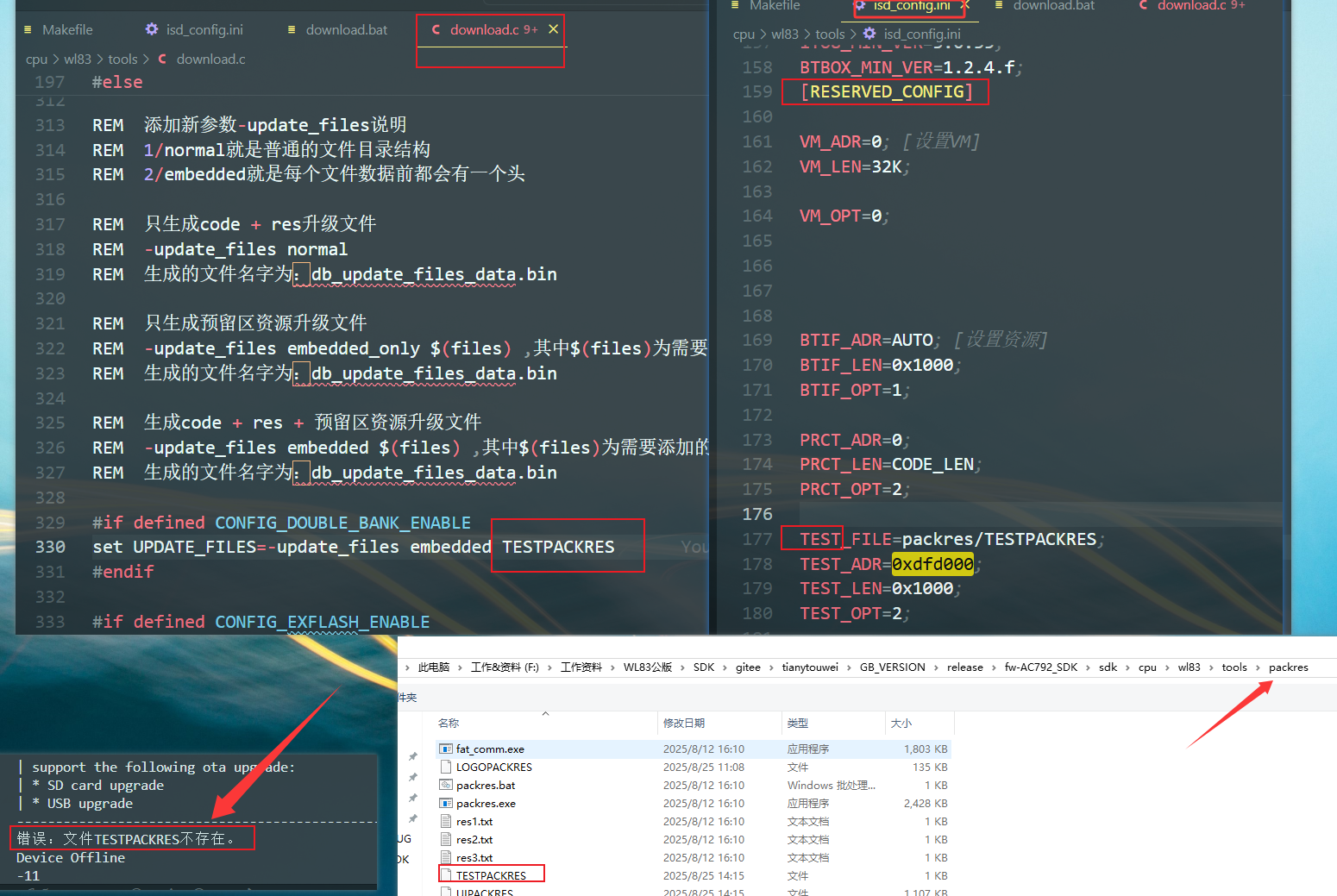

步骤1：尝试在download.c的P处理添加如下命令，提示错误，如下图4-1所示：

图4-1 添加OTA带test资源出错

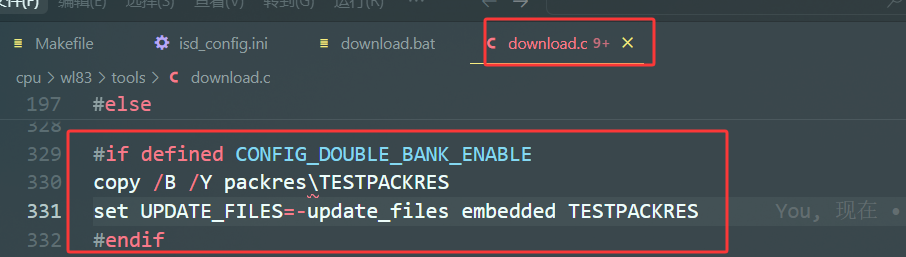

步骤2：需要在download.c里面，添加包含资源文件的P处理，即可正常，相关修改如下图4-2所示：

           图4-2 添加OTA带预留区资源正确处理方法
copy /B /Y packres\TESTPACKRES
set UPDATE_FILES=-update_files embedded TESTPACKRES

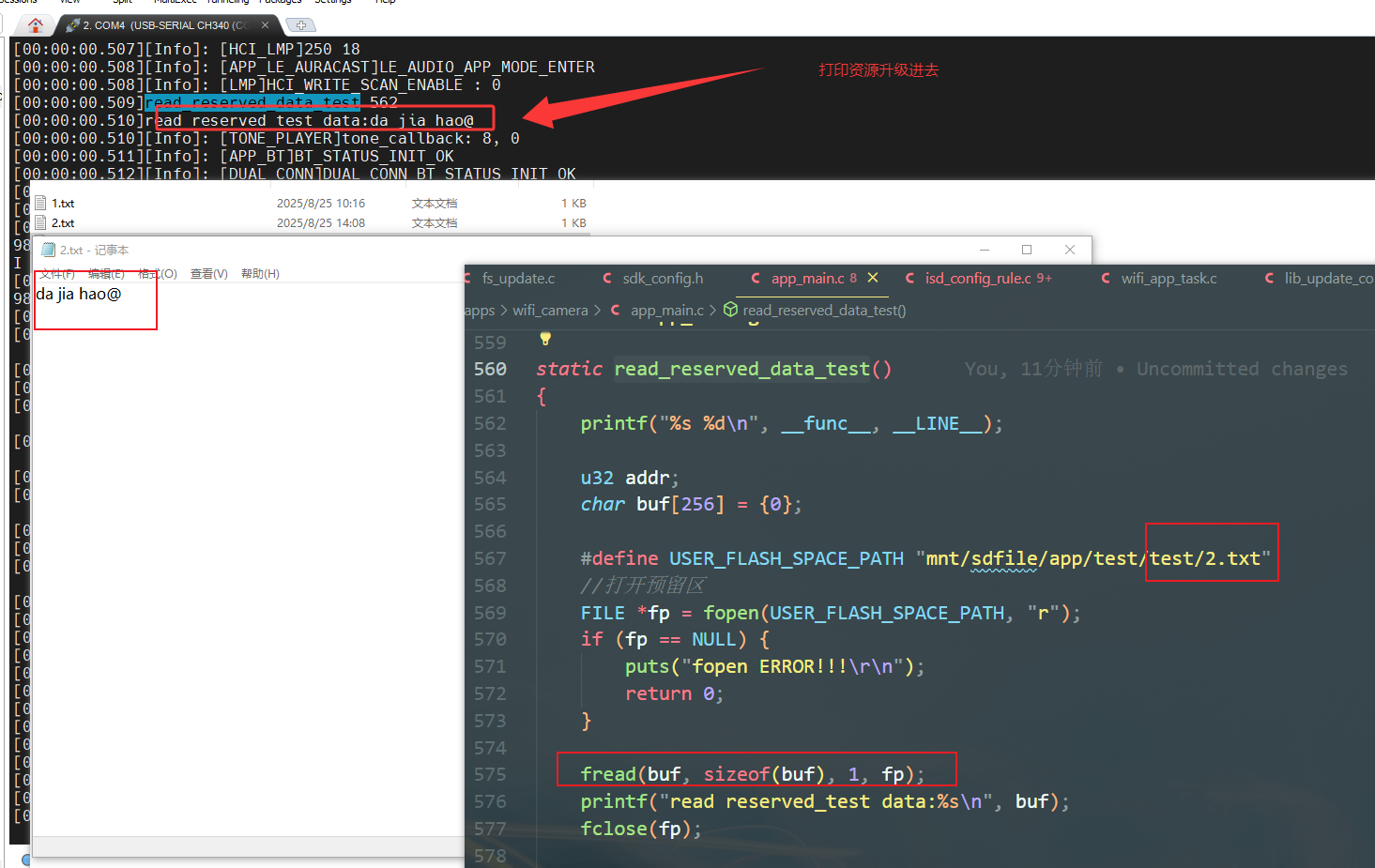

步骤3：SD卡升级完成后，读取升级文件的资源，可以正常读到，说明预留区升级成功，如下图4-3所示：

图4-3 预留区升级成功
杰理科技
2025年08月25日
