一、问题描述

用户开发AC792N_WIFI_CAMERA工程，UI资源默认放置在拓展预留区，通过DVRunning2 APP的ftp升级功能，对设备进行升级。当代码（APP CODE区）和UI资源（拓展预留区）同时更新时候，双备份FTP OTA升级完成后，拓展预留区无法读到更新的UI资，表现为更新的UI资源更新不成功。

二、复现步骤

以下是详细的复现步骤，以下复现的步骤配置以AC791N_WIFI_CAMERA工程为例子，其它工程的配置也类似参考。

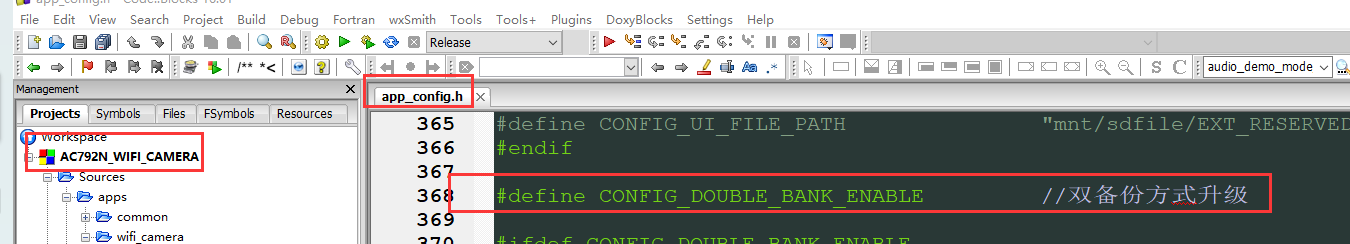

步骤1：在app_config.h里面打开双备份的宏定义，如下图2-1所示：

图2-1 双备份宏定义
步骤2：先将调试好的sdk通过codeblock烧录至板子正常跑起来。

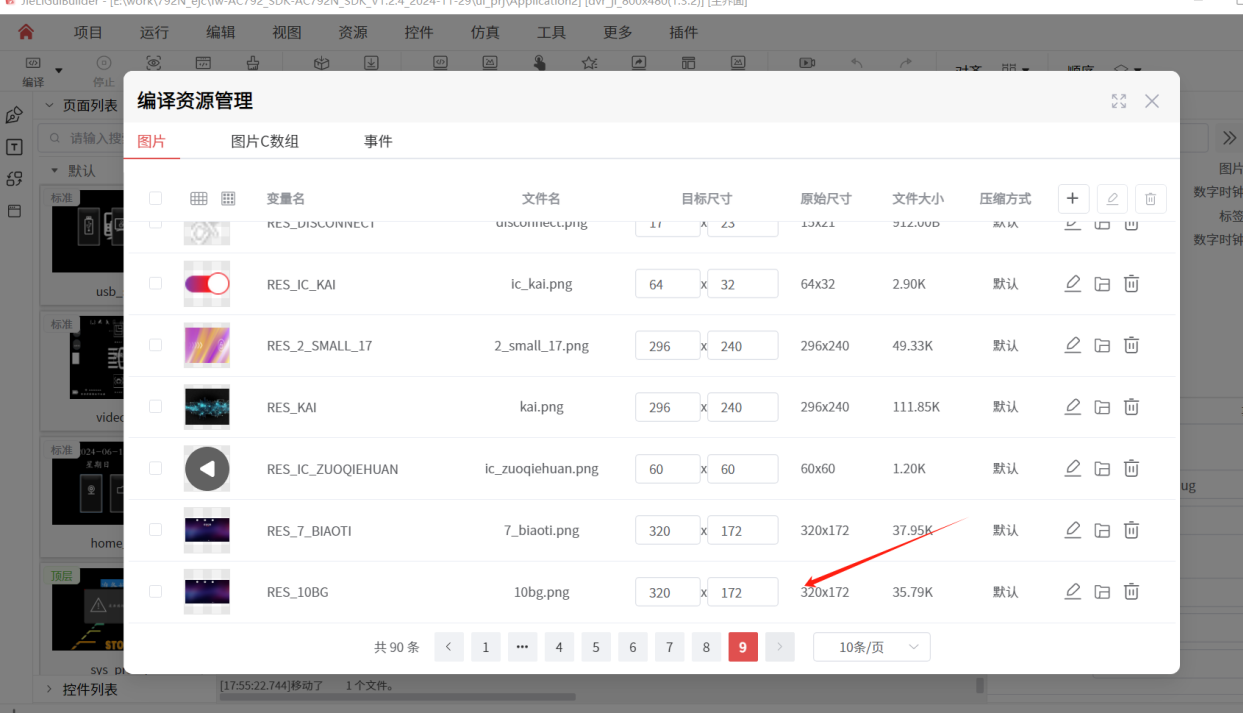

步骤3：UI工程->资源->工程资源 添加一张图片，如下图2-2所示：

图2-2 添加图片

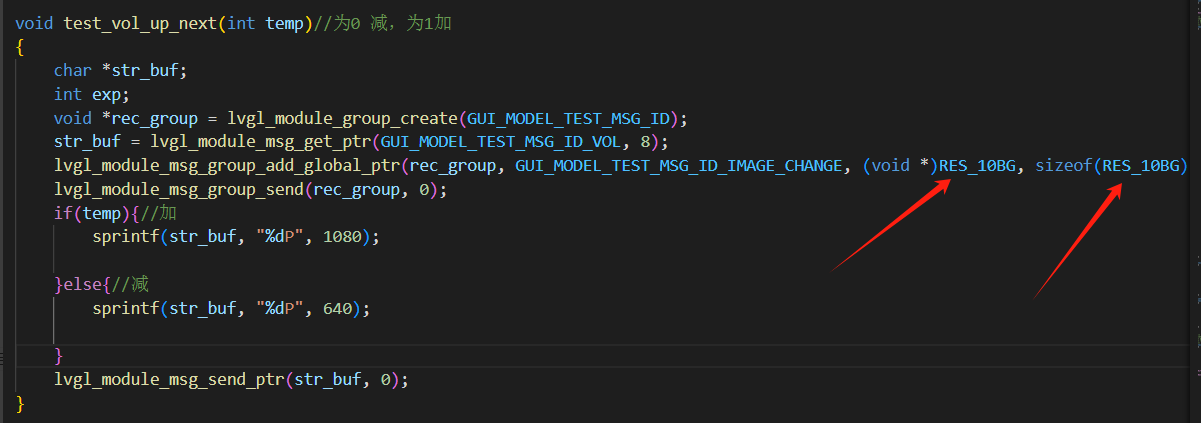

步骤4：代码添加调用该图片，如下图2-3所示：

图2-3 代码调用图片资源
步骤5：ui工程执行清理，打包动作；codeblock编译；

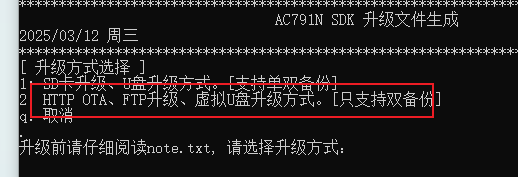

步骤6：编译好之后点击 生成升级文件.bat，然后选择2升级方式，如下图2-4所示，生成update-ota.ufw文件。

图2-4 ftp生成升级文件
步骤7：拷贝update-ota.ufw文件用DVRunning2进行升级。

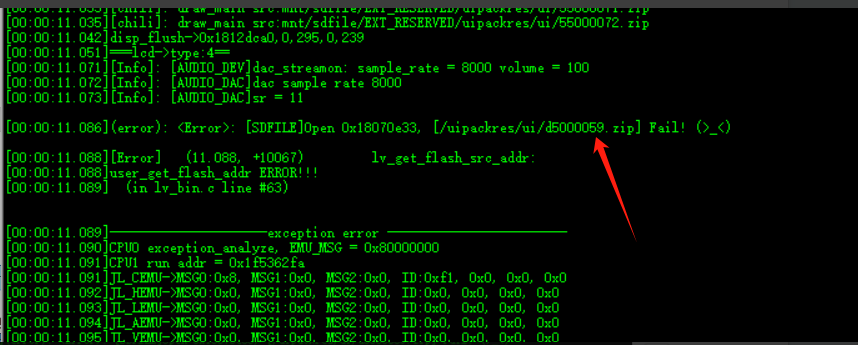

步骤8：升级成功操作机器跑调用RES_10BG这个资源文件，提示读不到资源，机器重启，打印如下图2-5所示：说明ftp升级UI资源没升级成功。

图2-5 ftp升级资源失败

三、原因分析

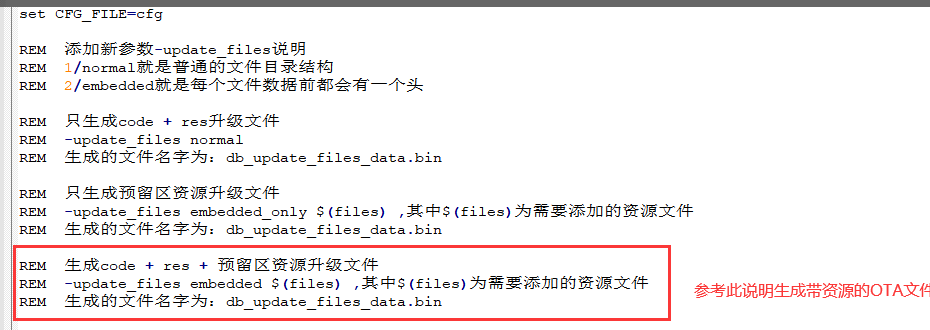

UI资源放在拓展预留区，目前AC792N已经支持拓展预留区OTA升级（AC791N不支持），根本原因是编译的download.bat处理文件，生成未带UI资源（拓展预留区）OTA升级文件，详细参考如下注释，需要添加如下命令生成ota的UI资源文件，如下图3-1所示：

图3-1 OTA升级带UI资源

四、解决办法

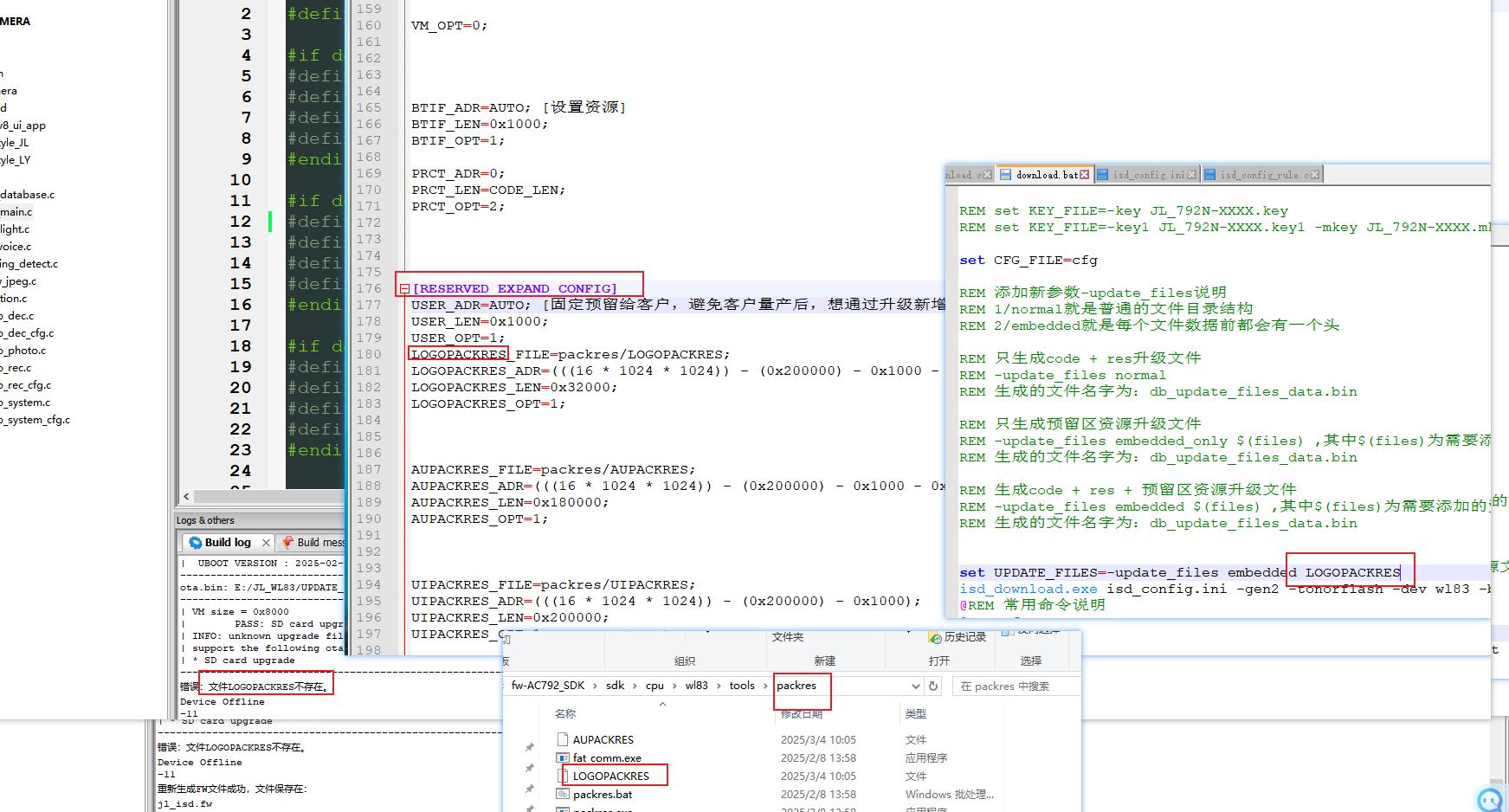

步骤1：尝试在download.c的P处理添加如下命令，提示错误，如下图4-1所示：

图4-1 添加OTA带资源出错

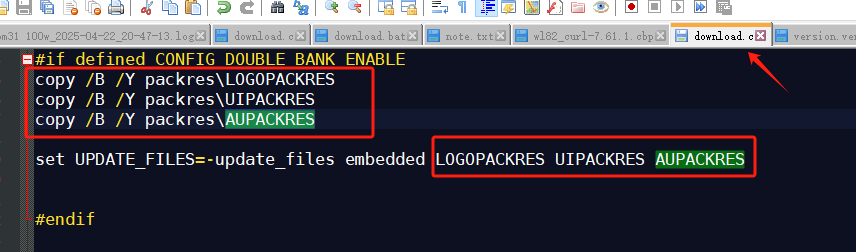

步骤2：需要在download.c里面，添加包含资源文件的P处理，即可正常，相关修改如下图4-2所示：

图4-2 添加OTA带拓展预留区资源正确处理方法
