AC792N芯片外设调试指南V1.0

📎 原始文档：https://www.kdocs.cn/l/cfPfRco6vQiF

AC792N 系列快速入门手册

image 版本：V1.0
日期：2025.01.02
www.zh-jieli.com

版本说明

版本号日期作者描述
V1 .02025-02-11JL原始版本

技术支持

联系方式：xxxxxxxxxx
目录
一、 部分外设调试说明............................................................................................................................ 1

  1. 1 摄像头部分....................................................................................................................................1
  2. 1.1 MIPI接口说明................................................................................................................... 1
  3. 1.2 MIPI接口配置................................................................................................................... 2
    1.2 MIPI DSI LCD部分...................................................................................................................... 6
    1.2.1 接口说明............................................................................................................................ 6
    1.2.2 接口配置............................................................................................................................ 8
    1.3 TF卡部分..................................................................................................................................... 11
    1.3.1接口说明........................................................................................................................... 11
    1.3.2接口配置........................................................................................................................... 12

一、 部分外设调试说明

下面对部分外设的配置进行简单说明。

1. 1 摄像头部分

1. 1. 1 MIPI接口说明

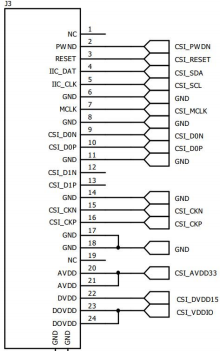

MIPI CSI是差分串行传输，速度快，抗干扰能力强。 主流sensor模组现在基本是用MIPI传输，传输时使用 1/2/4对差分信号传输图像数据和一对差分时钟信号。MIPI摄像头模组常规接口定义：

引脚定义说明：

● CSI_PWDN：Sensor Power_Down使能引脚，根据不同的sensor，主控IO拉高或者拉低使能sensor处于工作状态。
● CSI_RESET：Sensor 复位引脚，低电平实现复位，主控控制时序：高→低→高完成复位动作。低电平有效时间尽量有 10ms 以上。
● CSI_SDA：IIC数据引脚。
● CSI_SCL：IIC 时钟引脚。
● CSI_MCLK：24M 时钟，主控输出给sensor。
● CSI_D0N：MIPI数据引脚。
● CSI_D0P：MIPI数据引脚。
● CSI_CKN：MIPI 时钟引脚。
● CSI_CKP：MIPI 时钟引脚。
● CSI_AVDD33：sensor模拟电压。
● CSI_DVDD15：sensor 内核电压。 部分sensor是内部输出，如内部sensor输出，外部供电不接。
● CSI_VDDIO：sensor IO 电压。注意：要与主控的IO逻辑电平匹配，影响电
平引脚：PWDN， RESET， SDA， SCL， MCLK。
在软件移植sensor代码之前，确认好摄像头三路电压正常：AVDD33，DVDD 和VDDIO。
此部分以H63P MIPI摄像头为例， 以AC7926A开发板简要的概述根据硬件原理图设计，SDK版本以AC792N_CAR_CAMERA.cbp 如何点亮一个MIPI摄像头。

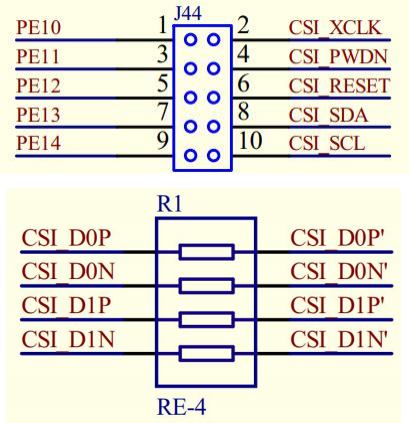

查看开发板原理图MIPI sensor IO分配：
image ● CSI_PWDN：PE11
● CSI_RESET：PE12
● CSI_SDA：PE13
● CSI_SCL：PE14
● CSI_MCLK：PE10

1. 1.2 MIPI接口配置

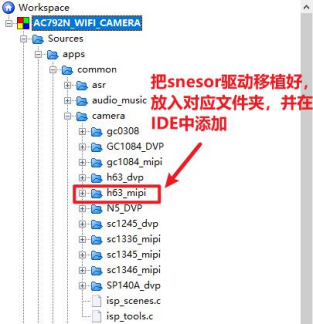

软件把H63P 的驱动(对应自己使用的sensor驱动)挪进SDK：
image 软件配置如下：

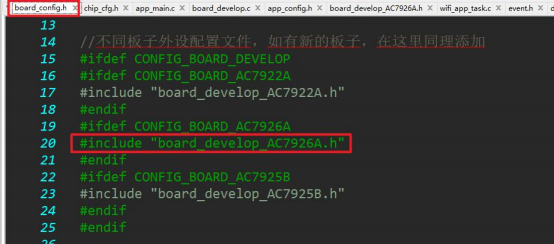

此开发板用的板级文件->CONFIG_BOARD_AC7926A

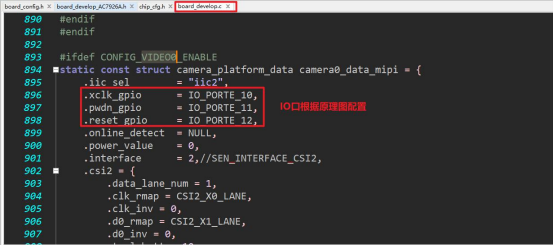

image 分配sensor 的控制信号引脚。XCLK 如果是由主控IO输出，则分配对应的IO 引脚作为24M 时钟源输出：

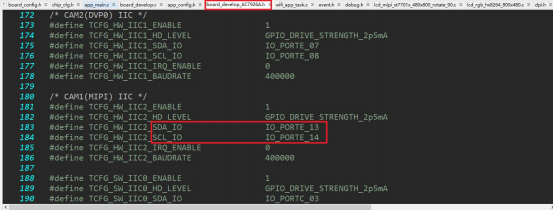

imageimage 分配sensor 的IIC引脚：

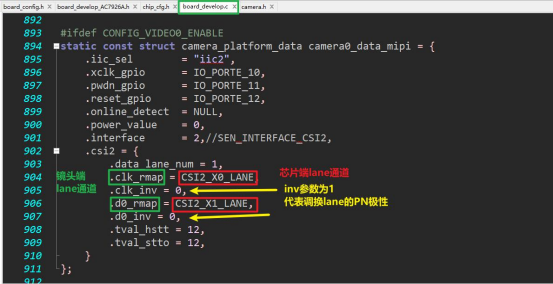

image 分配sensor 的MIPI 信号引脚。sensor 的MIPI信号引脚固定，主控的MIPI 引脚 DATA和CLK组外随意调换，组内的N和P可反序。

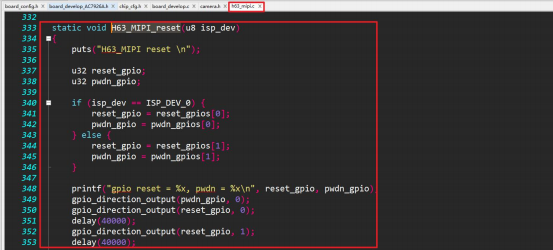

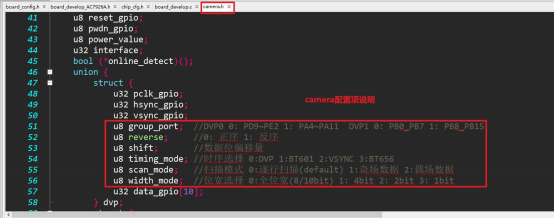

image H63P驱动里面会对对应PWND和RESET 引脚做操作，如有需要可以自行打印或按实际时序修改：

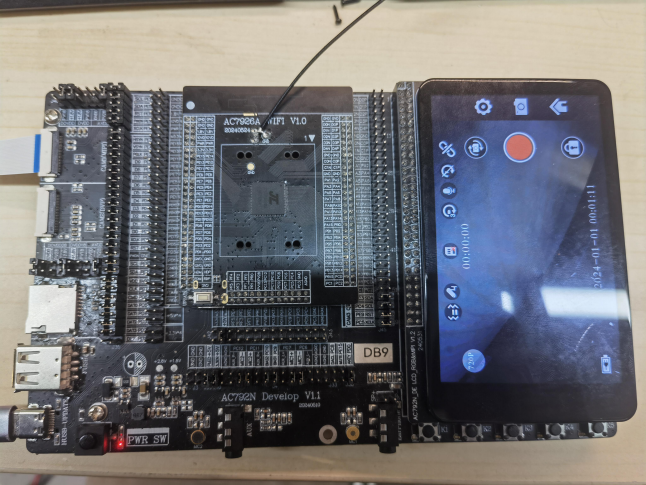

image 按照以上步骤配置好所有参数，下载程序，验证sensor 出图。

1.2 MIPI DSI LCD部分

1.2. 1 接口说明

MIPI DSI LCD 是采用MIPI协议连接的液晶显示屏（LCD）。 MIPI协议是一种高速串行接口协议，使用差分信号进行数据传输，提高数据传输的可靠性。数据通道：MIPI DSI接口可配置为 1/2/3/4对数据通道，每对数据通道都支持高速单向通信。数据通道0在低速模式下还支持双向通信，可用于读取显示设备的状态信息。MIPI LCD 常规接口定义：
image 引脚定义说明：
● DSI_CKP:MIPI 时钟引脚。
● DSI_CKN:MIPI 时钟引脚。
● DSI_D0P:MIPI数据引脚。
● DSI_D0N:MIPI数据引脚。
● DSI_D1P:MIPI数据引脚。
● DSI_D1N:MIPI数据引脚。
● DSI_D2P:MIPI数据引脚。
● DSI_D2N:MIPI数据引脚。
● DSI_D3P:MIPI数据引脚。
● DSI_D3N:MIPI数据引脚。
● LCD_ 1. 8V：屏IOVDD供电电压。
● DSI_RESET：屏复位引脚，低电平实现复位，主控控制时序：高→低→高完成复位动作。低电平有效时间尽量有 10ms 以上。
● STBYB：使能引脚。
● VLED-：屏背光负极。
● VLED+：屏背光正极。
● LCD_3.3V：屏供电。
● DSI_BL：屏背光使能引脚， 电平拉高（3 .3V）使能背光。
此 部 分 以 TCFG_LCD_MIPI_ST7701S_480x800_ROTATE_90 为 例， 以 AC7926AF 开 发板简要的概述根本硬件原理 图 设 计， SDK 版 本 以 AC792N_CAR_CAMERA.cbp如何点亮一个MIPI LCD 屏。
ST7701S屏：

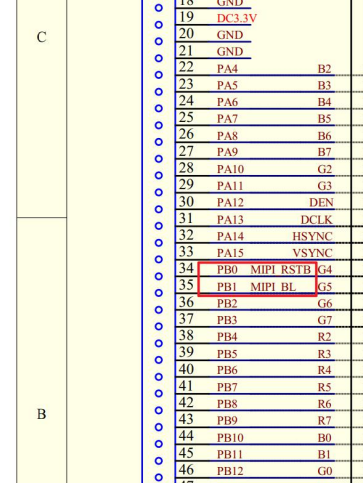

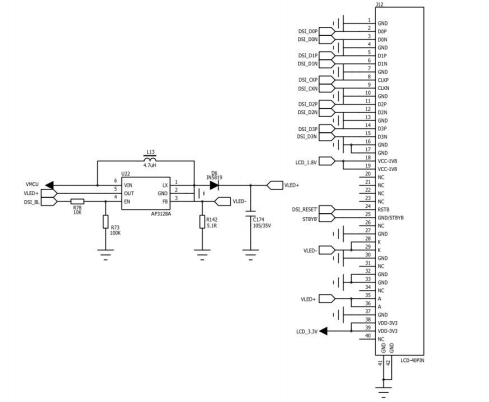

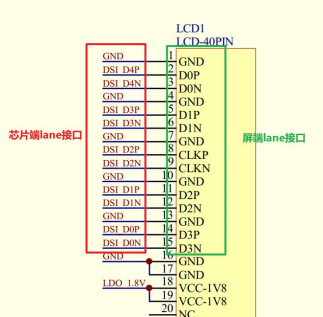

image 查看开发板原理图MIPI LCD IO分配：
imageimage ● DSI_RESET：PB0。
● DSI_BL：PB1。

1.2.2 接口配置

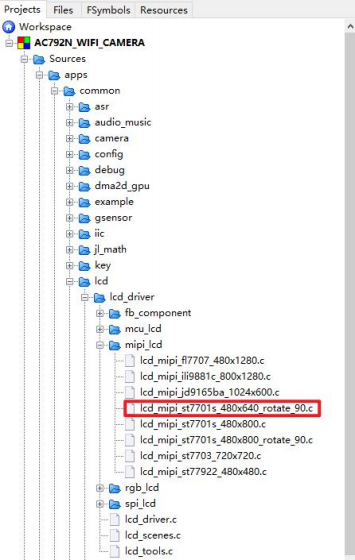

软件把ST7701S 的驱动挪进SDK：

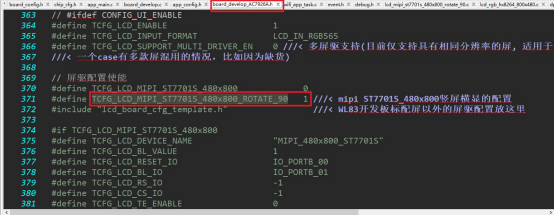

image board_develop_AC7926A.h打开MIPI LCD 宏：

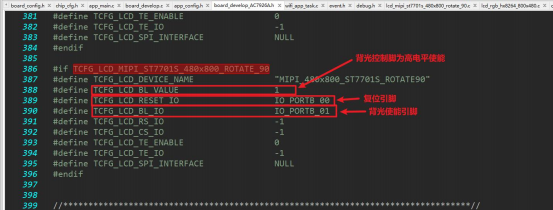

image 分配MIPI LCD 的控制信号引脚:

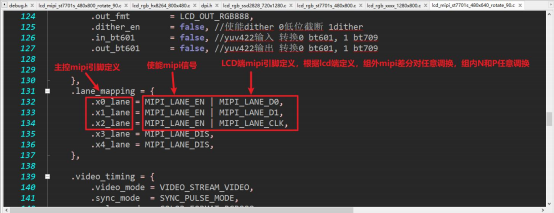

image 分配MIPI LCD 信号引脚：

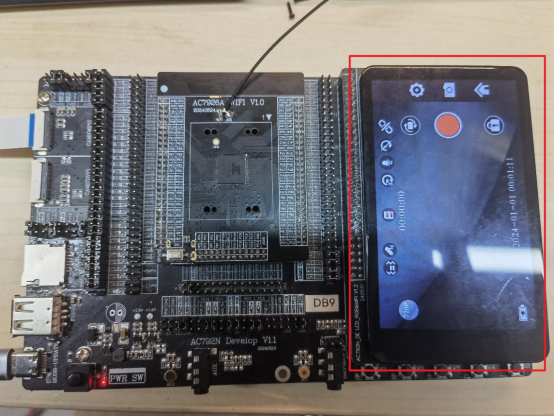

image 按照步骤以上步骤配置好所有参数，下载程序，验证 MIPI LCD 出图。

1.3 TF 卡部分

1.3. 1接口说明

SDIO是一个标准的遵守SD协议的串行通讯接口。 多功能接口标准，允许将设备像SD 卡一样使用，为便携式电子设备提供附加功能。AC7926上面集成了 3 路SDIO 2.0接口，支持 1bit data和4bit data模式，支持高速模式和低速模式，最高时钟速度可达50MHz。 TF卡接口定义：
image 引脚定义说明：
● SD_D0：数据信号引脚。
● SD_D1：数据信号引脚。
● SD_D2数据信号引脚。
● SD_D3：数据信号引脚。
● SD_CMD：命令引脚。
● SD_CLK：时钟引脚。
● SD_DET：IO检测引脚。
此部分以开发板为例， 以AC7926AF开发板简要的概述根本硬件原理图设计， SDK版本以AC792N_CAR_CAMERA.cbp如何配置一个SDIO接口的TF卡。

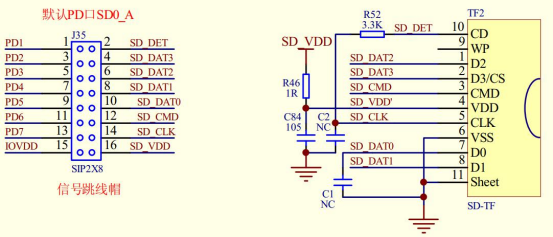

● 查看开发板原理图TF卡IO分配：
image ● PD1 : SD_DET
● PD2 : SD_D3
● PD3 : SD_D2
● PD4 : SD_D1
● PD5 : SD_D0
● PD6 : SD_CMD
● PD7 : SD_CLK

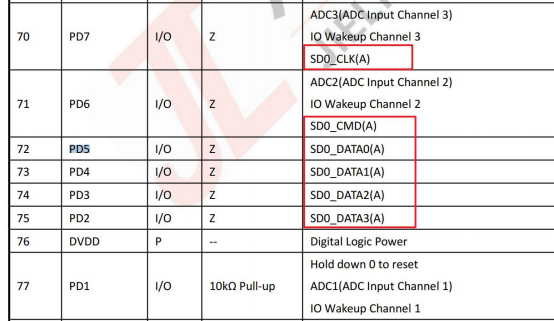

查看AC7926A datasheet，该组SDIO是SD0组PORTA 口。

1.3.2接口配置

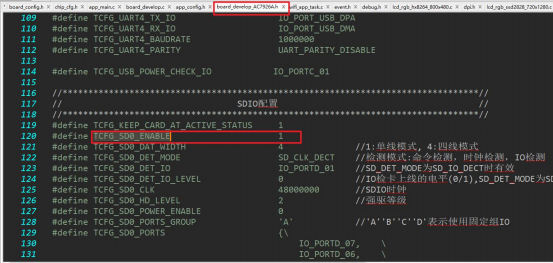

按照上述查找的结果，使用的是SD0 的A组口，进行如下配置：软件SDK配置：board_develop_AC7926A.h打开SD0 的宏

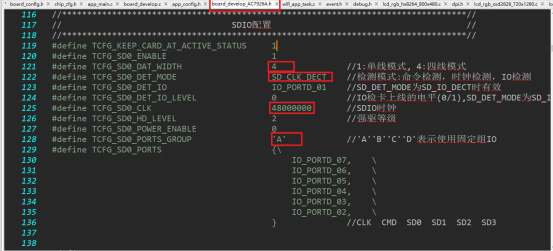

image 板级文件配置SD0相关参数：

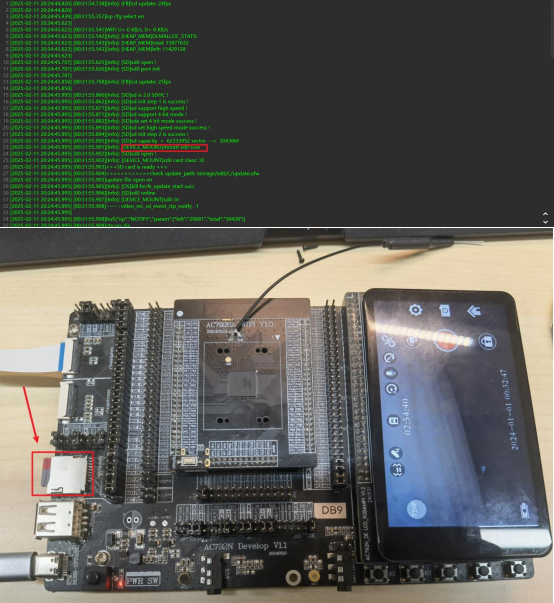

image 按照步骤以上步骤配置好所有参数，点击“编译”， “下载”，验证TF卡。查看打印， 已经正确识别到卡，挂载成功
