AC792N系列图像调试说明

📎 原始文档：https://www.kdocs.cn/l/csqeoQjDZu0E

AC792N系列图像调试说明
TOC \o "1-2" \h \u  HYPERLINK \l _Toc14691 isp调试  PAGEREF _Toc14691 \h 1
 HYPERLINK \l _Toc9671 快速开始  PAGEREF _Toc9671 \h 1
 HYPERLINK \l _Toc3870 调试前准备  PAGEREF _Toc3870 \h 2
 HYPERLINK \l _Toc21702 调试后生成bin文件  PAGEREF _Toc21702 \h 3
 HYPERLINK \l _Toc5947 Screen调试  PAGEREF _Toc5947 \h 3
 HYPERLINK \l _Toc3138 快速开始  PAGEREF _Toc3138 \h 3
 HYPERLINK \l _Toc21482 调试前准备  PAGEREF _Toc21482 \h 4
 HYPERLINK \l _Toc13546 调试后生成bin文件  PAGEREF _Toc13546 \h 5


isp调试

快速开始

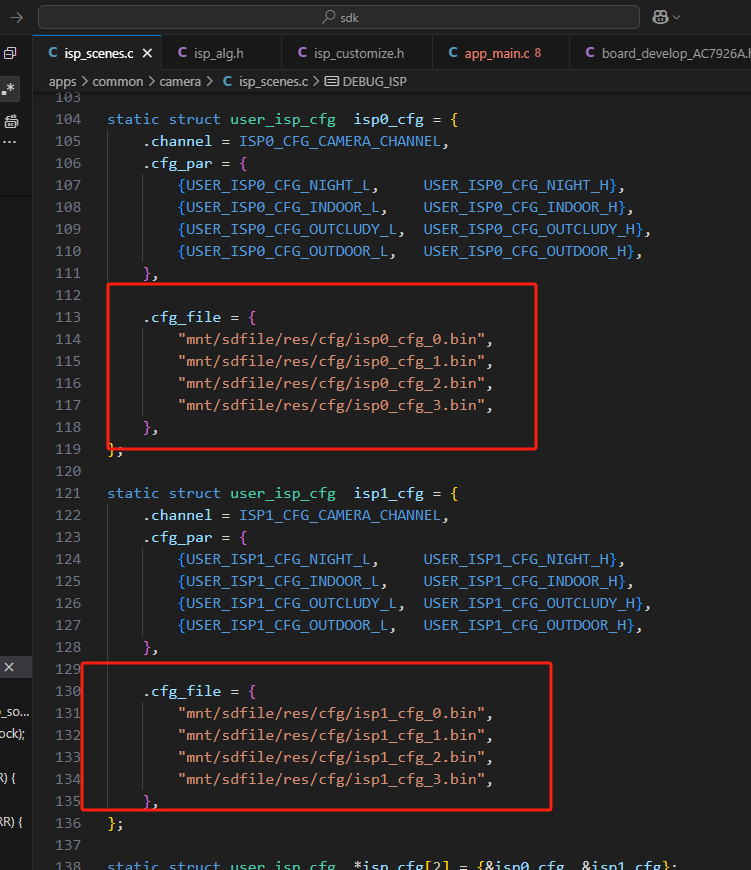

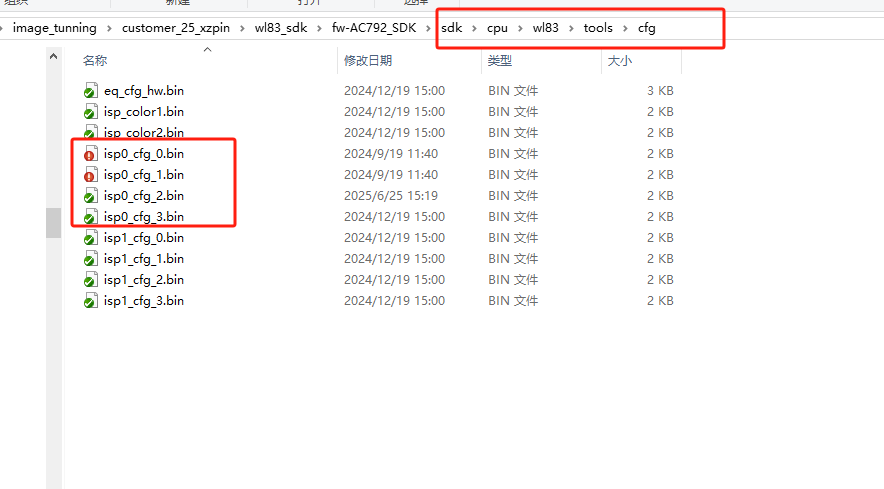

  1. 效果文件的bin文件路径为sdk\cpu\wl83\tools\cfg,一共两组，默认用的是isp0, 具体定义在isp_scenes.c中, image


调试前准备

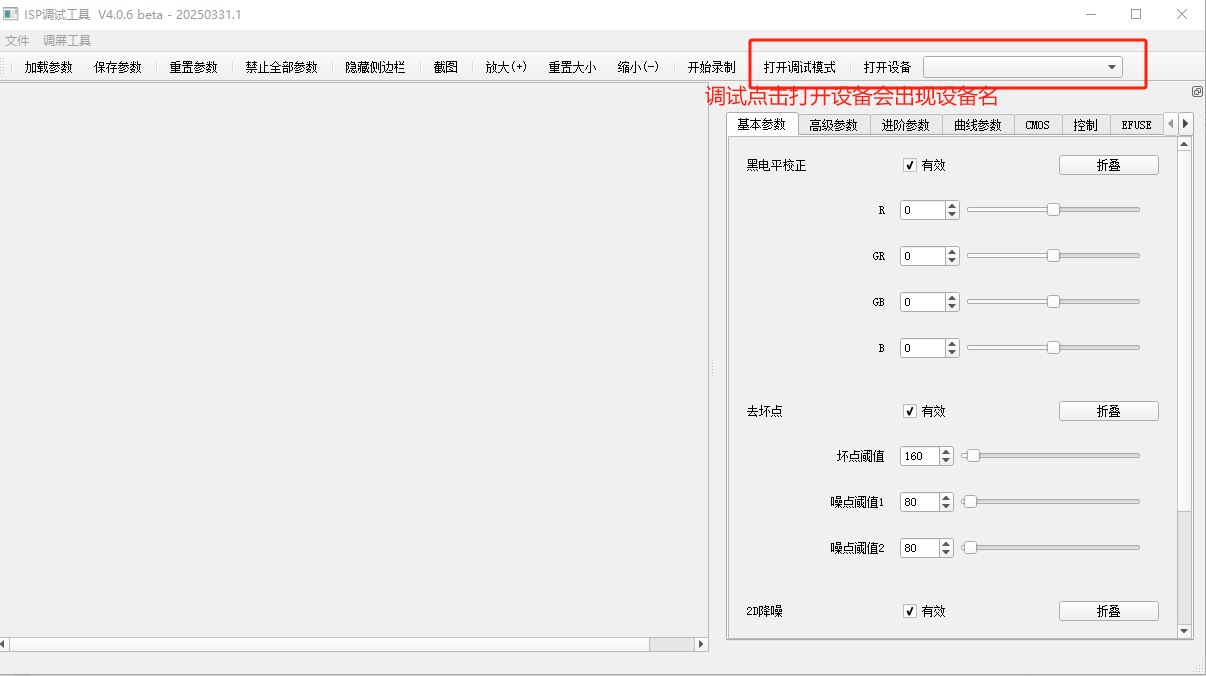

  1. 需要开调试宏，需要uvc出图，正式版本需要关闭调试宏，



  1. 调试和dv20参数通用，具体调试参考dv20调试说明

调试后生成bin文件

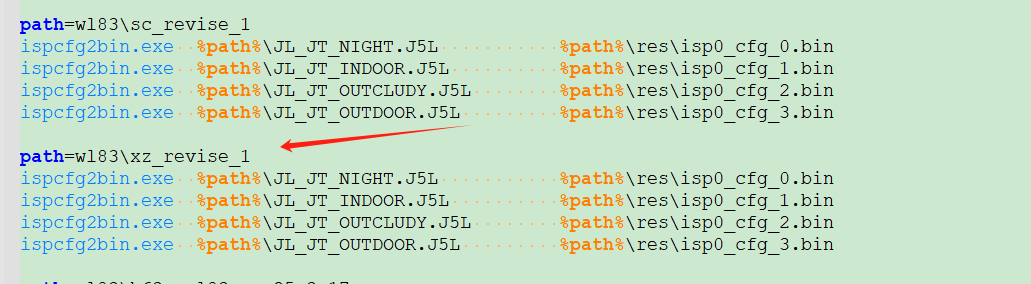

同镜头可以使用dv20的效果文件，需要修改bin文件名称，调试工具调试生成的J5L文件运行脚本生成对应的cfg文件，放在sdk\cpu\wl83\tools\cfg下

Screen调试

快速开始

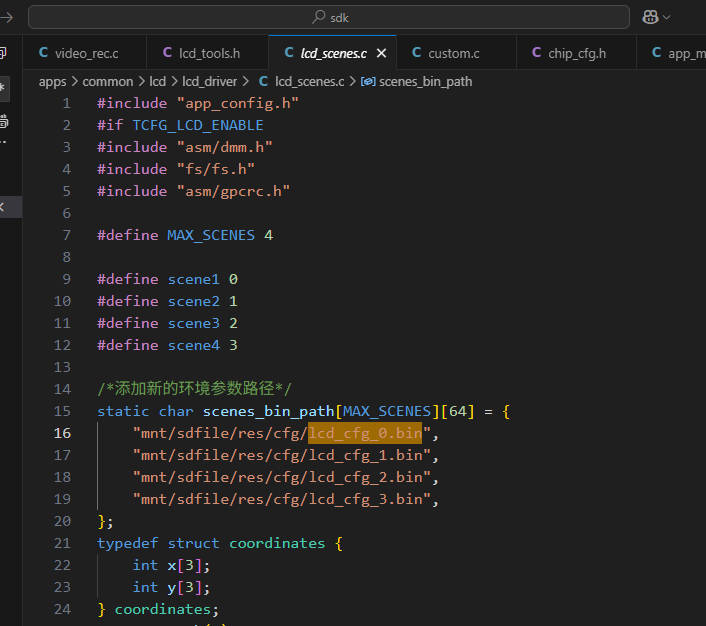

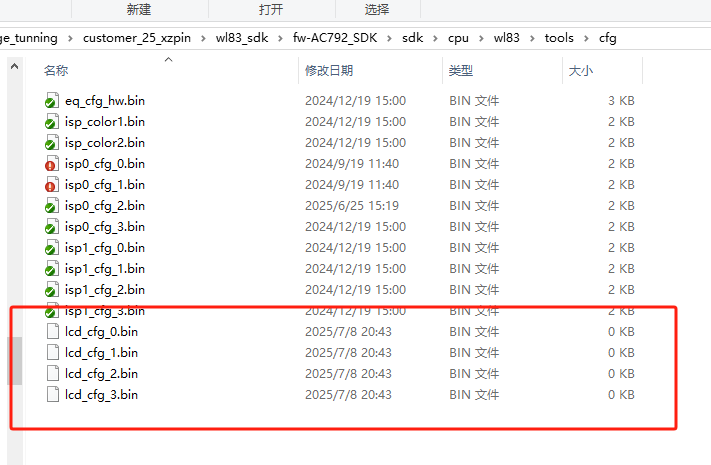

  1. 工具保存的效果文件bin文件路径为sdk\cpu\wl83\tools\cfg， 具体定义在lcd_scenes.c中 image


调试前准备

  1. 屏显调试切换和isp切换函数联动所以需要开isp相关调试宏，同时usb_start函数也必须有cdc功能以及存储功能 image

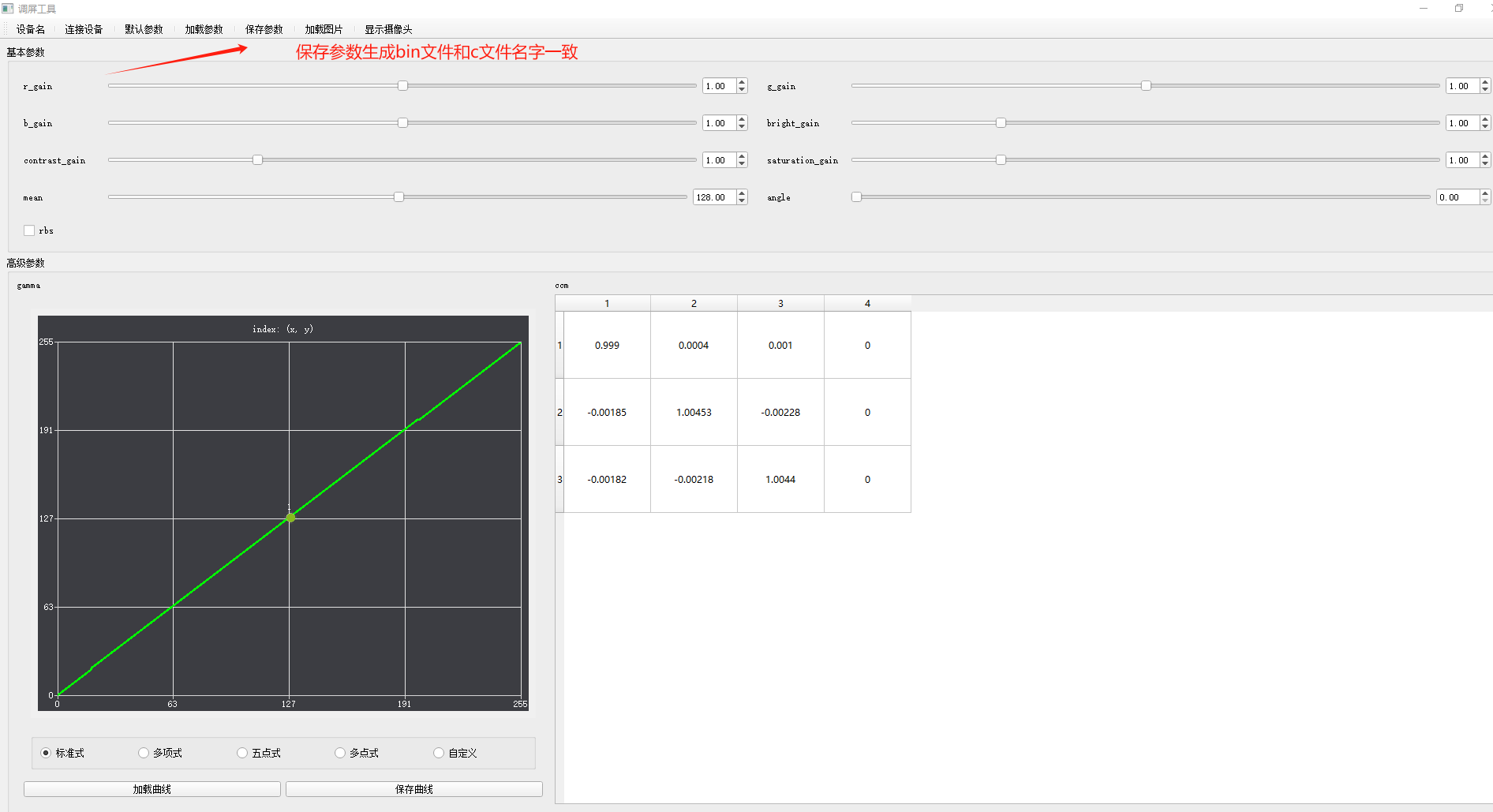

  2. 屏显调试说明，和dv系列对比多了对比度调试，以及色相偏移

调试后生成bin文件


调试工具链接： HYPERLINK "https://www.kdocs.cn/group/1881251604/433241889143" https://www.kdocs.cn/group/1881251604/433241889143
脚本转换工具链接： HYPERLINK "https://www.kdocs.cn/group/1881251604/433259543639" https://www.kdocs.cn/group/1881251604/433259543639
调试文档说明文档： HYPERLINK "https://www.kdocs.cn/group/1881251604/433263068196" https://www.kdocs.cn/group/1881251604/433263068196
