AC792N硬件调试指南

版本：V1.0
日期：2025.02.10
www.zh-jieli.com

版本说明

技术支持

联系方式：xxxxxxxxxx
目录
一、板子上电前调试.....................................................................................................................................................1
1.1 确保电源正常................................................................................................................................................. 1
二、板子上电调试.........................................................................................................................................................1
2.1 上电测试..........................................................................................................................................................1
2.2 晶振..................................................................................................................................................................2
2.3 特殊管脚..........................................................................................................................................................2
2.4 MIC 电路........................................................................................................................................................... 2
三、板子下载程序.........................................................................................................................................................3
3.1 升级方法..........................................................................................................................................................3
3.2 电脑通过USB线识别盘符的方法..................................................................................................................3
3.3升级方法具体步骤.......................................................................................................................................... 4
3.3.1 Codeblock下载升级............................................................................................................................. 4
3.3.2 批处理文件升级.................................................................................................................................. 5
四、 内存配置说明.........................................................................................................................................................5
五、如何输出串口信息.................................................................................................................................................6
5.1 获取SDK .......................................................................................................................................................... 6
5.1 安装开发环境IDE ........................................................................................................................................... 6
5.2 工程配置..........................................................................................................................................................6
5.3 SDK工程功能说明........................................................................................................................................... 6
5.4 主控DDR/SDRAM配置文件介绍.................................................................................................................. 7
5.4.1 AC792N DDR/SDRAM配置说明........................................................................................................... 7
5.5 board板级配置................................................................................................................................................ 8
5.5.1 AC792N 的板级配置说明..................................................................................................................... 8

一、板子上电前调试

1. 1 确保电源正常

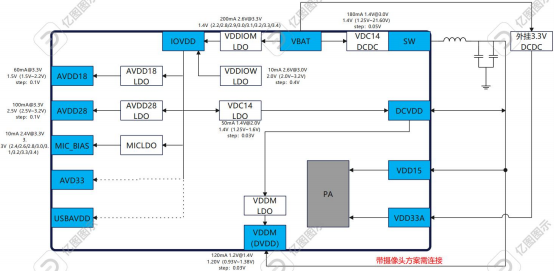

确保VBAT，IOVDD， DCVDD14， VDD14， VDD33A， DVDD， USBAVDD， AVD33， MIC_BIAS， AVDD28，AVDD18不能与GND短路。确保AVSSHP和GND有通过0欧短接。

二、板子上电调试

2. 1 上电测试

注：测试以AC7926A开发板为例，下载AC7926开发板硬件测试DEMO测试固件:
https://doc.zh-jieli.com/gitee/hw_verify/AC792N%E5%BC%80%E5%8F%91%E7%89%88%E7%A1%AC%E4%BB%B6%E6%B5%8B%E8%AF%95demo.zip
AC792N开发版硬件测试demo.zip

2.2 晶振

WF_OSCI，WF_OSCO 的24M 晶振是否正常起振，频率是否正常，WF_OSCO 的峰峰值在1.0V 左右，WF_OSCO 的峰峰值在0 .8V左右。

2.3 特殊管脚

● PD1：长按复位功能（内部有上拉10K 电阻，低电平触发功能），默认开启，可通过烧写EFUSE关闭.正常情况下软件有足够时间在主函数来关闭处理。但用强烧方式（如：短接FLASH、 升级工具）升级的时候需注意，超过4秒时间还是会触发复位。
● PD8：复位功能/MCLR（内部有上拉10K 电阻，低电平触发功能），默认开启，可通过烧写EFUSE关闭，需关注，上电前需保证PD8脚为高电平（否则会复位）。

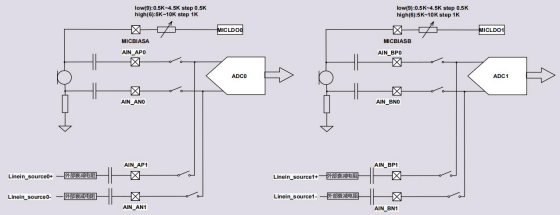

2.4 MIC 电路

1、MICLDO经可调电阻到MICBIAS，可调电阻范围：0.5K~4.5K(STEP：0.5K),5K~ 10K(STEP：1K)
备注：MIC/ Line-in为单端接法时，只能使用P/正端输入（不能用N/负端）

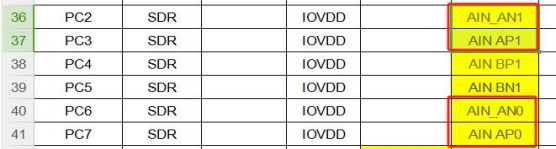

注意事项1：若AIN_AN1/AP1有高速翻转信号，在AIN_AN0/AP0端会受到影响
注意事项2：若AIN_AN1/AP1输入信号较弱时（如MIC输入），旁边管脚也不宜有高速翻转信号。

三、板子下载程序

3. 1 升级方法

1. Codeblock下载升级，在IDE环境下，通过编译烧录，可升级应用程序及Uboot，适用

于开发人员。
2. 通过批处理文件烧录，可升级应用程序及Uboot，适用于测试人员和工厂人员升级。
注：第1种、第2种升级方法必须通过电脑识别到盘符，通过HUSB 口连接电脑

3.2 电脑通过USB线识别盘符的方法

1. Flash无程序时，插入USB线， 电脑可以直接识别盘符。

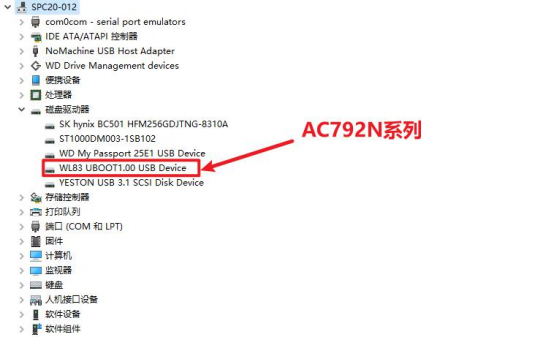

2. 样机有程序时，短接Flash 的 1 引脚和4 引脚的同时，插入USB线上电，即可识别盘符。正常读盘时，可以在设备管理器–磁盘驱动器，看到WL83 UBOOT1 .00 USB Device，即为成功进入了下载模式。


3.3升级方法具体步骤

3.3.1 Codeblock下载升级

a. 识别到盘符；

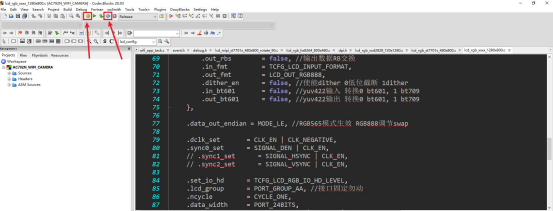

b. 在CodeBlocks 界面中点击 build 或者 rebuild 进行编译；

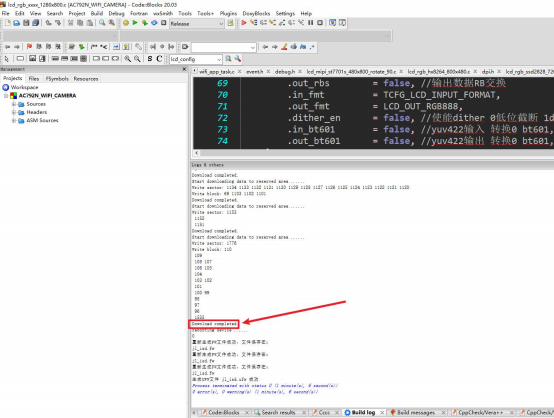

c. 编译成功后，固件会自动下载到样机上，下载成功后会显示如下界面。

3.3.2 批处理文件升级

a. 识别到盘符；

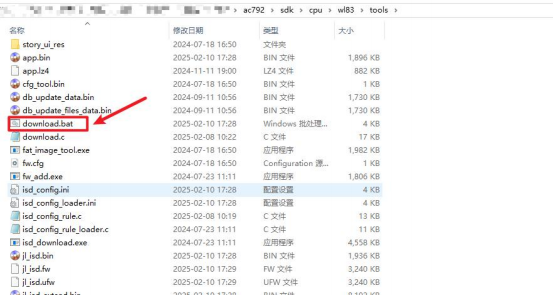

b. 在sdk/cpu/XX(芯片类型)/tools 目录下，找到download. bat批处理，双击该批处理可以下载程序。
● AC792N

四、 内存配置说明

具体芯片内封DDR介绍：

AC7926A F

① ②

①不同数字代表不同封装
②代表DDR1/SDRAM 的容量， E代表4Mx16bit DDR1， F代表8Mx16bit DDR1 例如：
● AC7926AF 内封16MB DDR1
● AC7923AE 内封8MB DDR1
● AC7922AF 内封16MB DDR1

五、如何输出串口信息

5. 1 获取SDK

AC792N开源项目 SDK维护在 Gitee仓库:
https://gitee.com/Jieli-Tech/fw-AC792_SDK
项目文档，会不断更新：
https://doc.zh-jieli.com/AC792/zh-cn/wifi_video_master/index.html

5. 1 安装开发环境IDE

SDK工程默认支持在 Windows 系统上，用 CodeBlocks 编译。配置环境主要分为下列几步：
● 下载并安装 CodeBlocks，下载链接：http://pkgman.jieliapp.com/s/codeblocks
● 打开安装好的 CodeBlocks 后，关闭 CodeBlocks
● 下载并安装工具链，下载链接：http://pkgman.jieliapp.com/s/win-toolchain到现在，你已经可以打开 CodeBlocks 工程进行编译开发了。

5.2 工程配置

在进行程序下载之前，必须先对工程进行相应的设置，需要配置的文件：
● board_config. h —— 设置芯片型号和板级；
● chip_cfg. h —— 设置DDR/SDRAM 和FLASH；
● isd_config_rule.c —— 根据SDK配置自动生成；
● board_develop_XX. h —— 设置对应PCB 的板级文件配置项；

5.3 SDK工程功能说明

最新SDK对应如下（后续配置均以下列SDK说明）：

1. AC792N

Ef w-AC792_so k

● AC792N_CAR_CAMERA.cbp--适用于视频记录仪、窥镜、儿童相机等的开发；
● AC792N_WIFI_STORY_MACHINE.cbp--适用于绘本故事机和WIFI智能音箱类等产品的开发；
● AC792N_WIFI_IPC.cbp--适用于IPC 的开发， 已对接上小草平台；
● AC792N_WIFI_BBM.cbp-适用于BBM 的开发；

5.4 主控DDR/SDRAM配置文件介绍

5.4. 1 AC792N DDR/SDRAM配置说明

DDR/SDRAM配置步骤：根据芯片在board_config. h开对应板级的宏-->在chip_cfg. h核对 DDR 的配置
a. 开启对应板级的宏：

5.5 board板级配置

系统中所有跟板子相关的外设的 IO 口配置信息都在对应的board_develop_XX. h文件中指定，选择板子的宏在 board_config. h 中定义。

5.5.1 AC792N 的板级配置说明

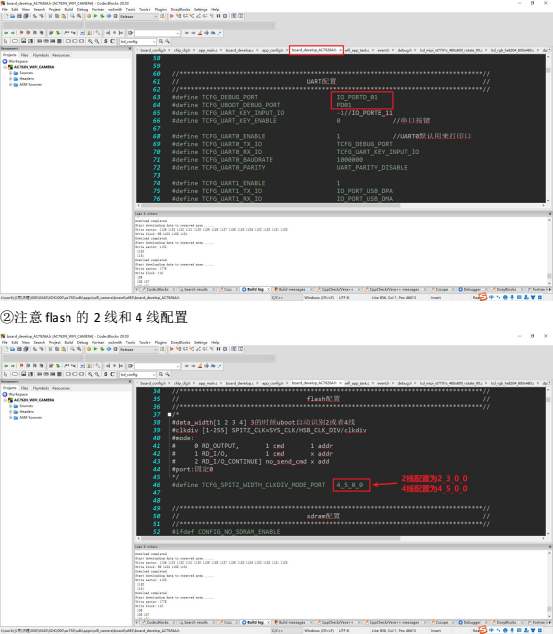

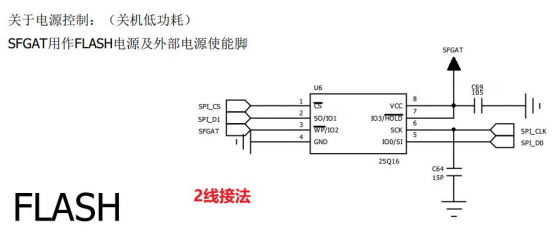

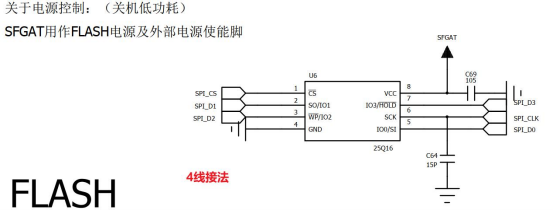

串口板级步骤：在保证上述5.4 中DDR/SDRAM配置正常的情况下-->根据原理图配置板级（注意flash 的2线和4线配置）-->在对应板级文件board_develop_XX. h 中配置好串口-->烧录程序-->串口工具看打印输出
①根据自己的原理图配置串口输出引脚
