79X定频认证接线示意图
79X系列MP_TEST接线图
一、 测试设备
频谱仪/综测仪等
二、 测试环境
1.样机下载 TX 测试程序（MP_TEST测试程序）
2.芯片的 ANT/RF 脚直接引线到仪器（需用屏蔽线连接）
3.上位机测试工具 “FCC_assist_v1 . 1.5”（可通过串口发送命令）
4. CMW270/CMW500/频谱仪 E4405B 或其他测试仪器
5.不推荐使用电池来供电，最好直接用电脑的5V供电，防止样机死机，直接插拔USB 即可完成复位操作
三、测试步骤
发射测试/TX （79系列） :
1.样机下载好测试程序，串口 TX 连接到样机板的 DM 脚（软件已设为 RX 功能），串口的 RX 引脚接到板机板的 DP 引脚，串口和样机板要共地。芯片的 ANT/RF 脚用传导线连到仪器 RF COM 端口（默认接 RF1COM）
串口接线图
版权所有，侵权必究 1
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

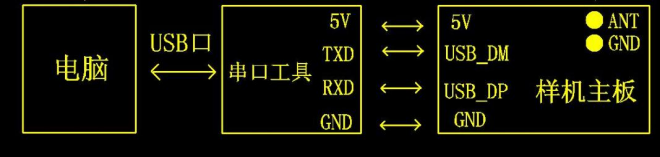

推荐串口改装成USB 的接口形式，不要接电池，免除飞线麻烦，如下图:
接线定义

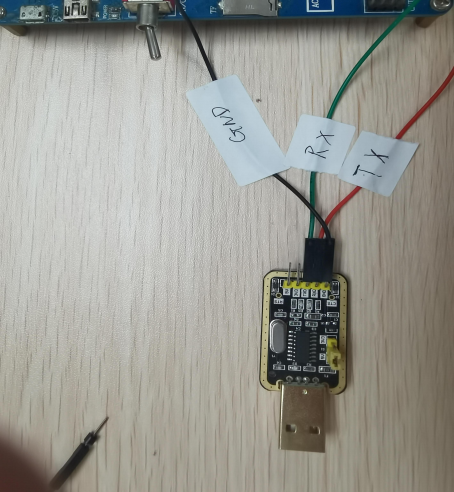

接线实物

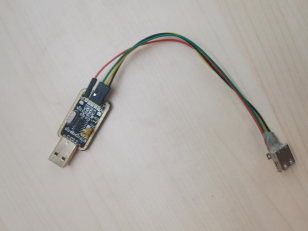

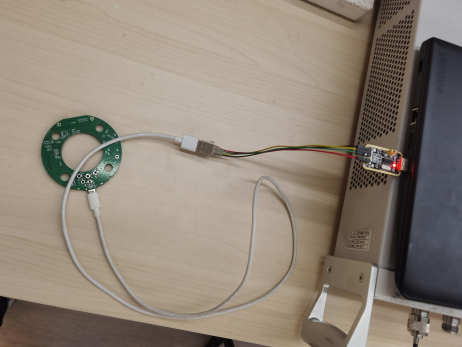

接电脑示意图
版权所有，侵权必究 2
天线接法图

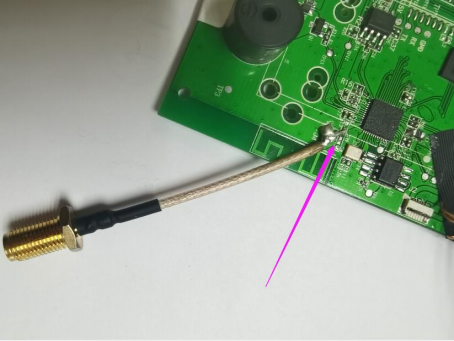

断开天线的后级,如箭头所示，传导线尽量短、粗，减少损耗和干扰
如过认证，天线物料可参考如下参数0.5P+2 .4nH+0 .5P，如果还不能通过，根据实际样机的发射杂散情况来调整匹配参数，

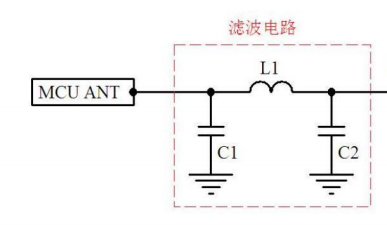

滤波器参考值：C1 为 0.5pF、L1 为 2.4nH、C2 为 0.5pF （注意天线的物料要选用高频物料； 推荐物料：村田），可根据不同的板子对 C1 L1 C2 进行微调整，优先微调 L1，调小或者调大观察杂散情况，直至通过认证。
