AC79系列测试WiFi吞吐率步骤

📎 原始文档：https://www.kdocs.cn/l/clthsvTkniRU

杰理AC791/AC792测试WiFi吞吐率方法

iper f 吞吐量测试

数据吞吐量是衡量 WiFi 的最大数据发送和接收能力，吞吐量是衡量 WiFi 性能的重要指标之一。 iperf 吞吐量测试分发送和接收两种方式，如想测试吞吐量需要保证设备端有调用 iperf_test() ;测试过程：
1.测试设备 TX： (设备端使用 UDP 发送,电脑/手机端接收,测试设备端上行带宽和丢包率)使用电脑连接好设备或者路由器,修改 iperf3_UDP_RX.bat 里面的 对应设备端的 IP 地址,默认为 192.168.1.1, ,修改 TX 数据量(默认为 8M),然后双击批处理即可。或者使用手机端连接好设备或者路由器,然后打开 Magic iPerf ,左上角选择 iPerf3,填入参数: -c
192.168.1.1 -u-p 5001 -t 86400-b 8M-R,然后点击右上角的启动按钮即可。
2.测试设备 RX： (电脑/手机端使用 TCP 发送,设备端接收,测试设备端下行带宽)使用电脑连接
好设备或者路由器,修改 iperf3_TCP_TX.bat 里面的 对应设备端的 IP 地址,默认为 192.168.1.1,然后双击批处理即可.或者使用手机端连接好设备或者路由器,然后打开 Magic iPerf ,左上角选择 iPerf3,填入参数: -c 192.168.1.1 -p 5001 -t 86400,然后点击右上角的启动按钮即可。

  • 过程参考 AC79N_SDK- 工具 - IPERF3 测试工具 - iperf3 工具说明详细的说明查看：
    https://doc.zh-jieli.com/AC792/zh-cn/wifi_video_master/module_example/wifi/wifi_iperf_test.html以下以AC792N Develop开发板为例，SDK工程 demo wifi 测试WiFi吞吐率的详细测试方法：
    image A:测试AP模式吞吐率

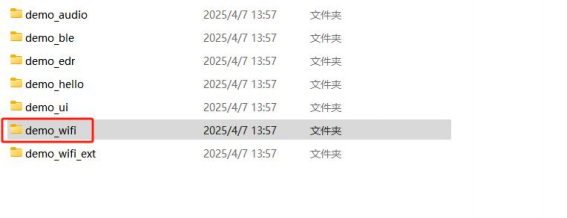

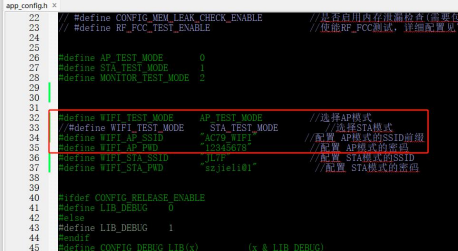

    1.打开demo WiFi工程，在app_config.h打开AP 的宏，设置热点名字和密码。
    版权所有，侵权必究 1
    地址：深圳市南山区北环大道9116号富华科技大厦A和B栋7楼
    电话：0755-26499936 传真：0755-86540096
    网站：www.zh-jieli.com

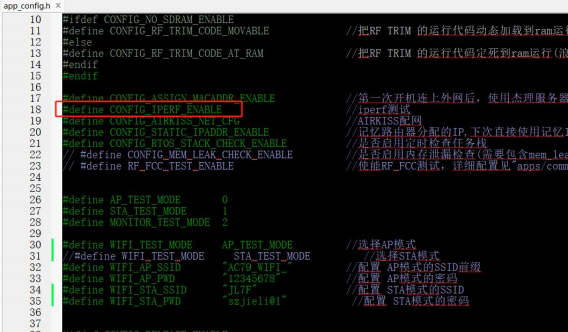

    image 2.打开 iperf宏CONFIG_IPERF_ENABLE。

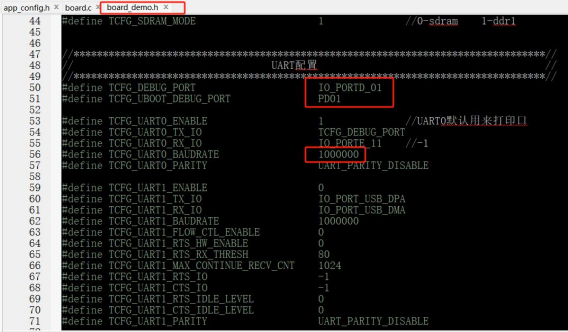

3.配置串口输出信息

版权所有，侵权必究 2

编译，下载到开发板验证。

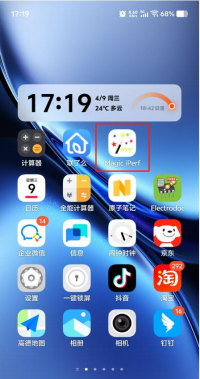

3. 安卓手机打开app：Magic iPerf

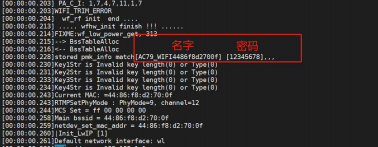

image 4. 串口信息查看样机热点名字和密码，通过手机连接上样机热点：
版权所有，侵权必究 3
image 找到热点名字，点击连接，输入密码 12345678：

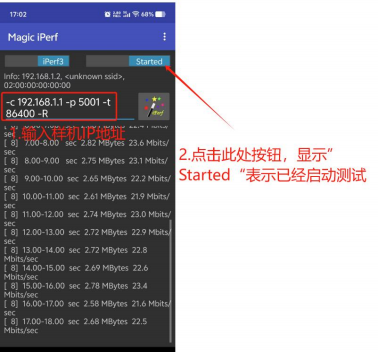

5. 安卓手机打开app：Magic iPerf

左上角输入IP 地址：192.168.1.1（AP模式固定这个IP地址）
image B:测试STA模式吞吐率

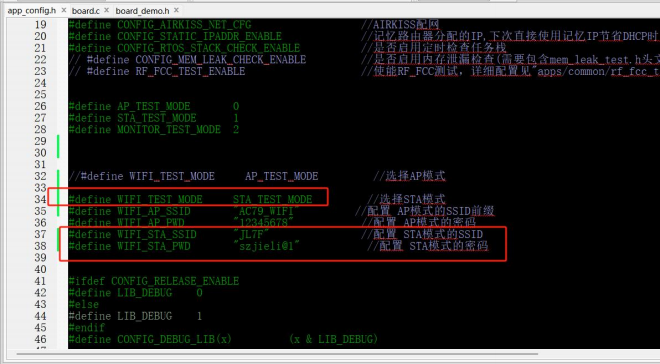

1.打开STA宏，设置连接热点名字和密码（路由器或者热点）
版权所有，侵权必究 4
image 2.打开 iperf宏CONFIG_IPERF_ENABLE。

3.配置串口输出信息

版权所有，侵权必究 5
image 编译，下载到开发板验证。

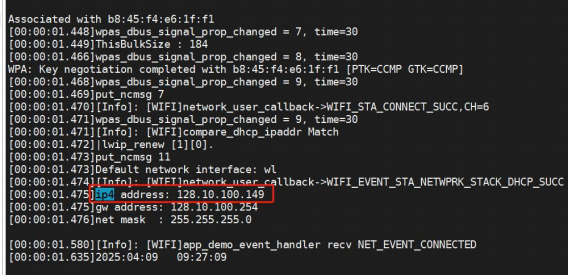

4.通过打印获取样机的WiFi MAC地址：

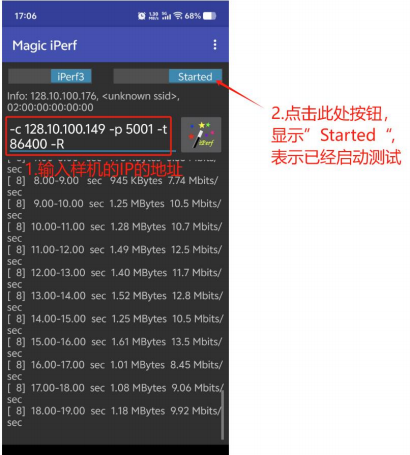

6. 安卓手机打开app：Magic iPerf

左上角输入IP 地址：128.10.100.149
