DV15主从机usb拓展命令使用说明

📎 原始文档：https://www.kdocs.cn/l/ckRH45I48s2a

DV15主从机USB拓展命令使用说明

目录
TOC \o "1-2" \h \u
 HYPERLINK \l _Toc28696 一、SDK版本  PAGEREF _Toc28696 \h 1
 HYPERLINK \l _Toc7332 二、主机端修改  PAGEREF _Toc7332 \h 1
 HYPERLINK \l _Toc4775 1、 获取usb句柄  PAGEREF _Toc4775 \h 1
 HYPERLINK \l _Toc9884 2、 拓展命令收发使用  PAGEREF _Toc9884 \h 2
 HYPERLINK \l _Toc3566 三、从机端修改  PAGEREF _Toc3566 \h 3


一、SDK版本

DV15主机：AC521X_release_sdk_V1.1.6
DV15从机：AC521x_uvc_sdk_realse_V1.1加补丁（补丁是同步了gitlab上52中的dv15_uvc_sdk分支上的最新内容，若不想加补丁可使用dv15_uvc_sdk分支）

二、主机端修改

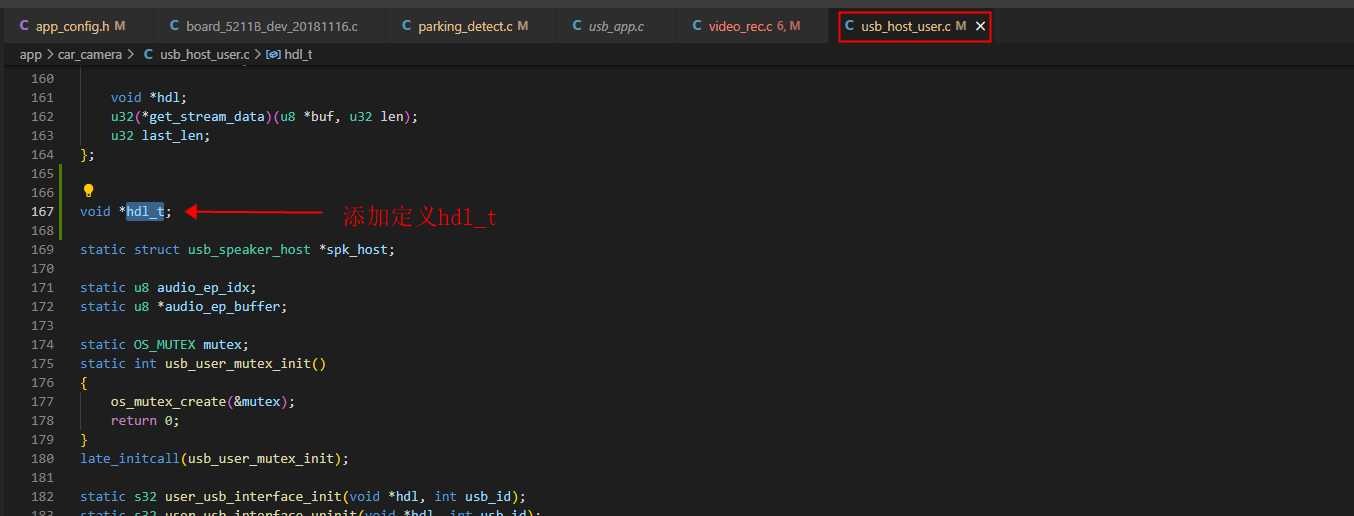

  1. 获取usb句柄 usb_host_user.c文件下保存拿到hdl参数，具体如下：

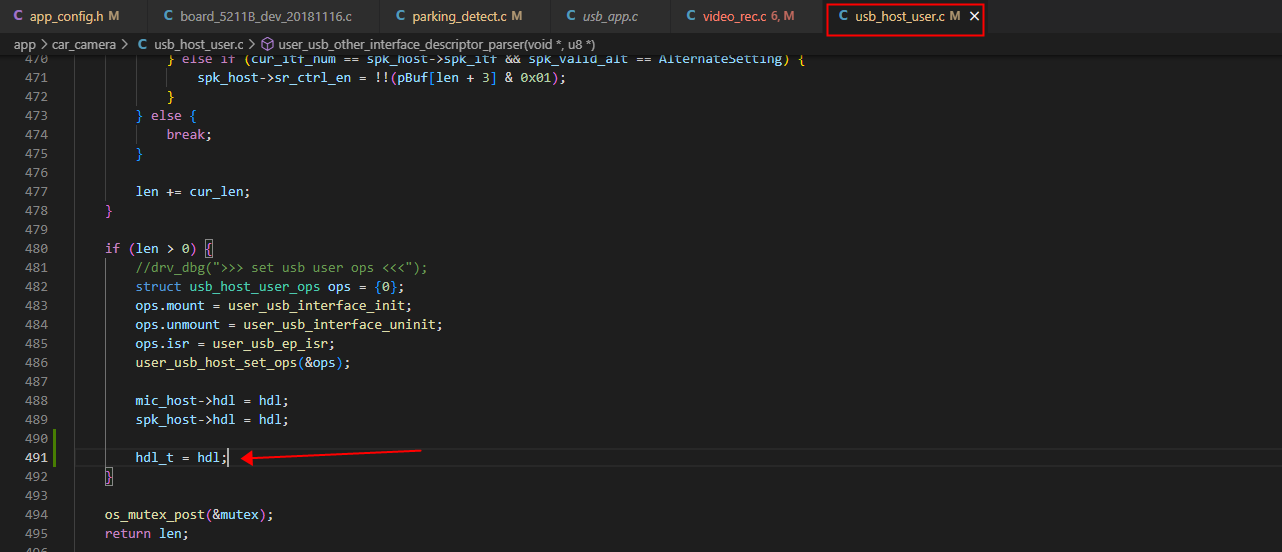

usb_host_user.c下的user_usb_other_interface_descriptor_parser函数里面拿到hdl参数

注：从机端需要打开uac，主机端才会跑user_usb_other_interface_descriptor_parser函数。若从机端没有uac功能，需要联系杰理工程师在主机端加补丁去留出一个接口来获取hdl参数。

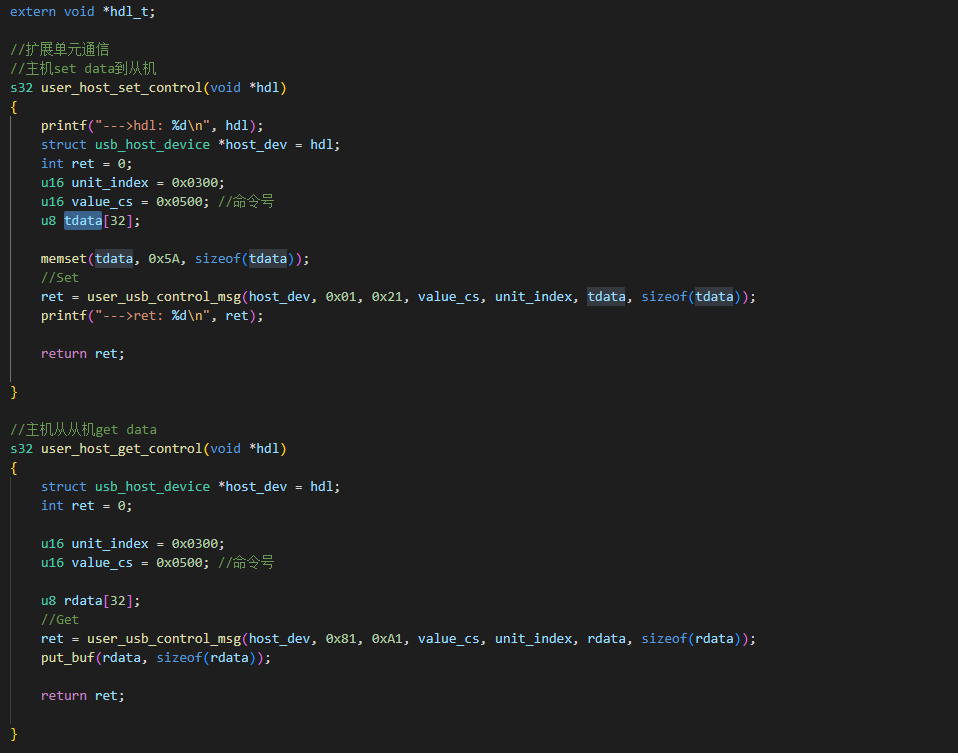

  1. 拓展命令收发使用 发送和接收函数的输入参数是上面得到的hdl_t参数，具体函数定义如下：

user_host_set_control和user_host_get_control分别对应发送和接收，tdata和rdata对应发送和接收的数据，需要注意的是每包数据不能超过64字节。

三、从机端修改

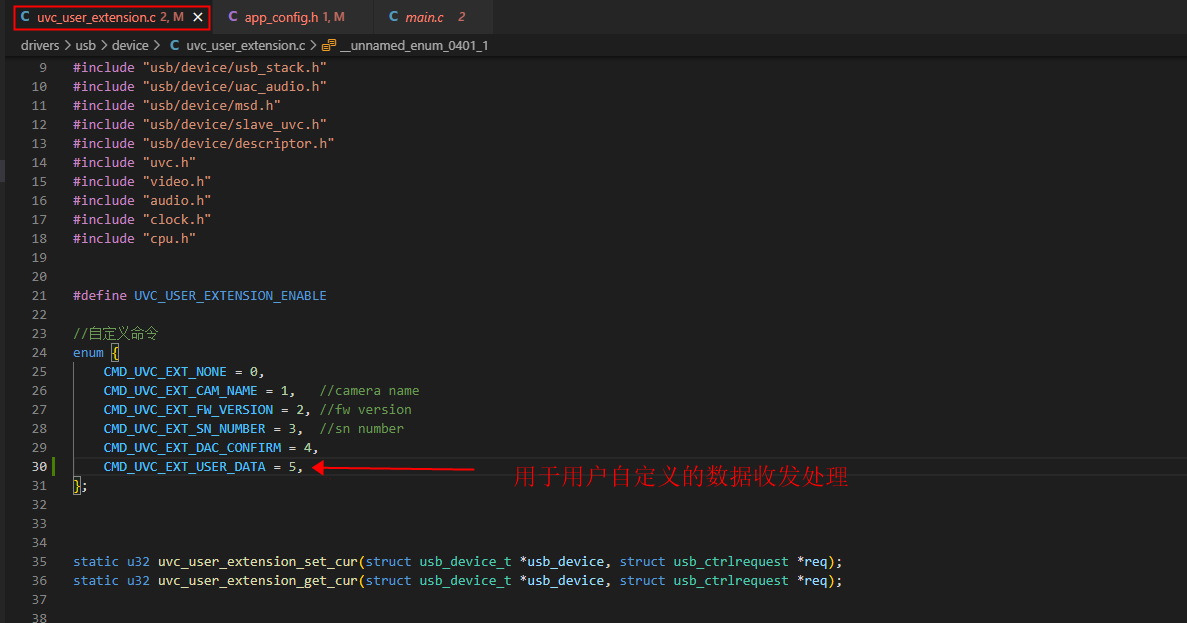

从机的拓展命令收发数据处理在uvc_user_extension.c文件中，具体修改如下：

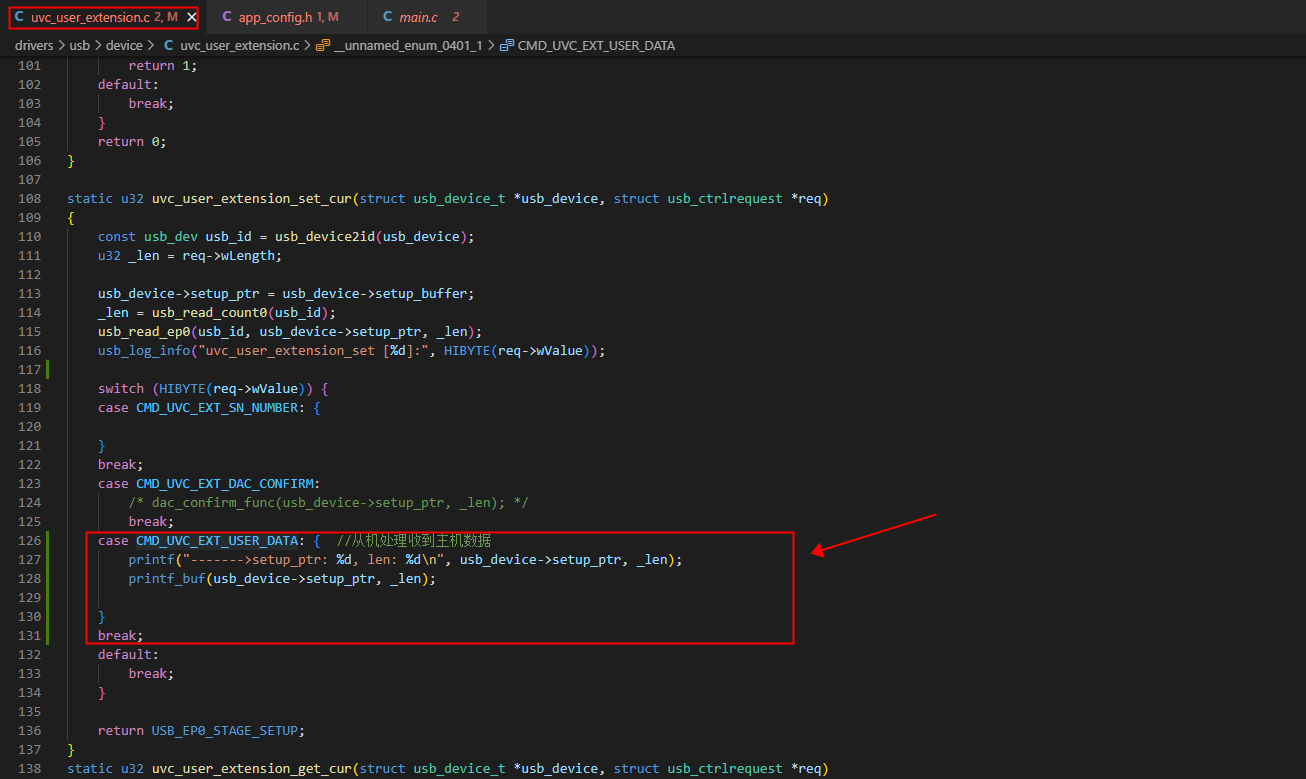

接收处理，usb_device->setup_ptr和_len分别对应收到数据的buf和大小

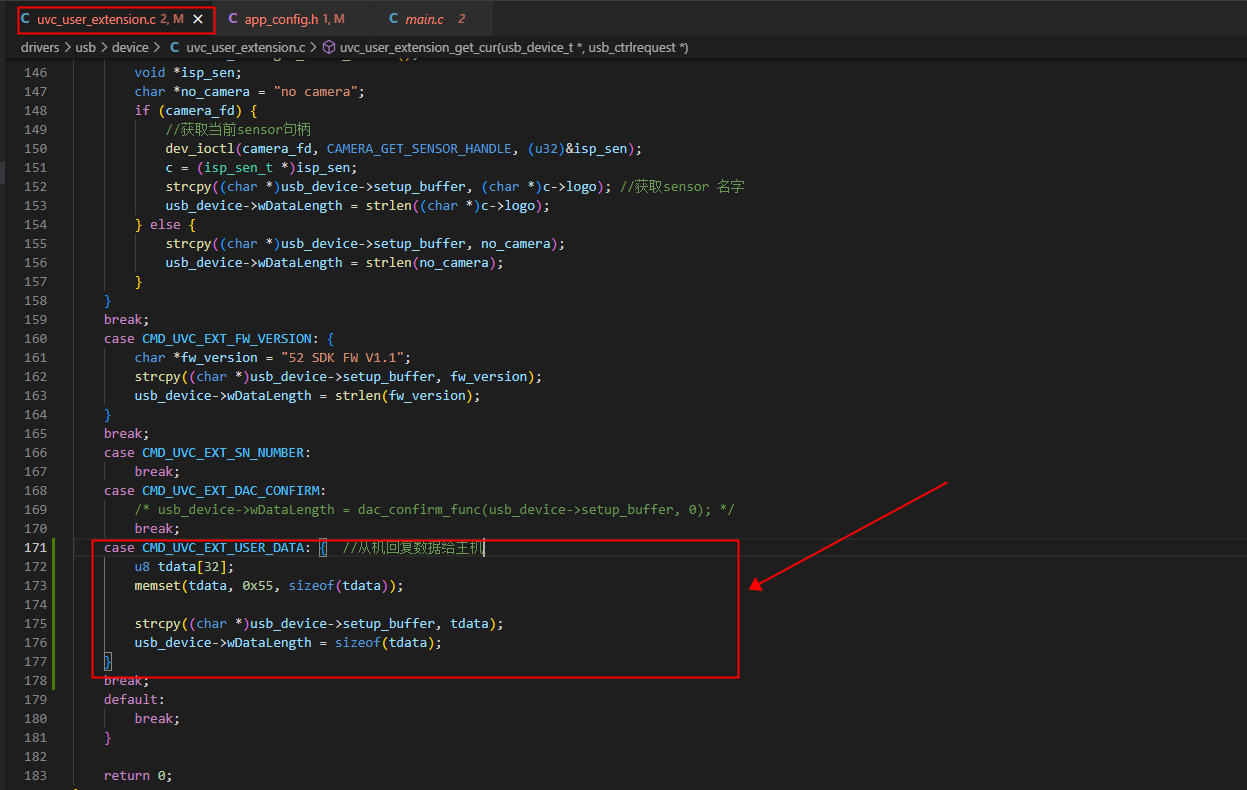

发送数据，tdata是从机需要回复给主机的数据

杰理科技
2023年10月14日
