文档概述本文档说明了用户采用AC52+RTL8189E、AC52+RTL8189F、AC52+Hi3881的定频测试步骤，目前AC52的定频测试需采用上位机用串口跟AC52通信，由AC52控制WiFi模块执行定频测试操作。故本文档主要说明为串口配置说明、定频测试功能开启、及定频测试工具的介绍。
串口配置说明由于与定频测试工具进行通信，需要收发命令，这边串口需要采用具有DMA功能的串口，即命令串口。其在板级设备表中的形式如下图所示：

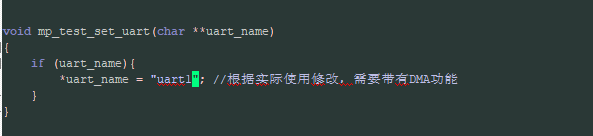

假设我们采用uart1作为设备串口，与我们的上位机进行通信，那么我们需要做如下动作：

即选择uart1作为定频测试功能通信用串口。而后需要完成串口1的引脚配置，这里用户一般会遇到的问题如下：

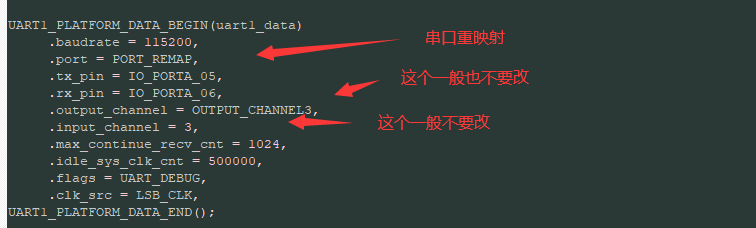

没有预留定频测试的串口IO，针对此问题的解决方法，可以考虑关掉debug串口，由于定频测试功能基本上只用到设备rx，如果不需要回复的话，可以不配置设备tx功能。但是这个会给调试带来影响，建议用户还是寻找有空闲的IO进行配置。下面我们说一下串口配置：

串口测试程序，如下所示:
EMBED Package

注：测试串口请用本实例程序，sdk的实例程序比较老，已无法使用。

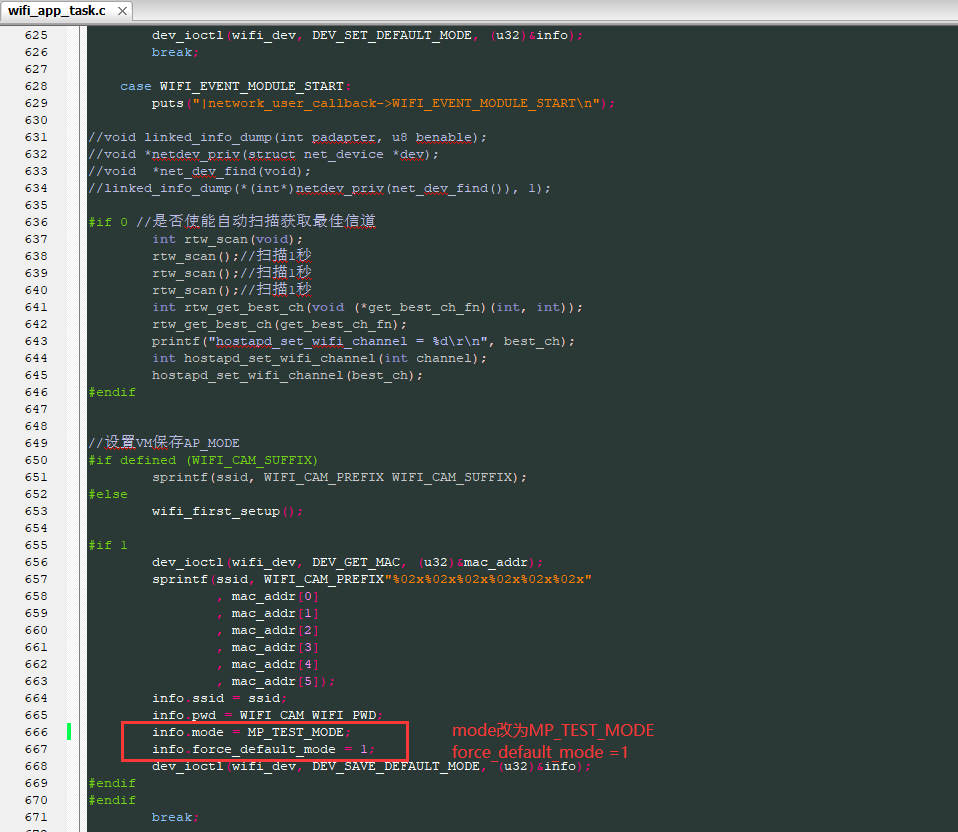

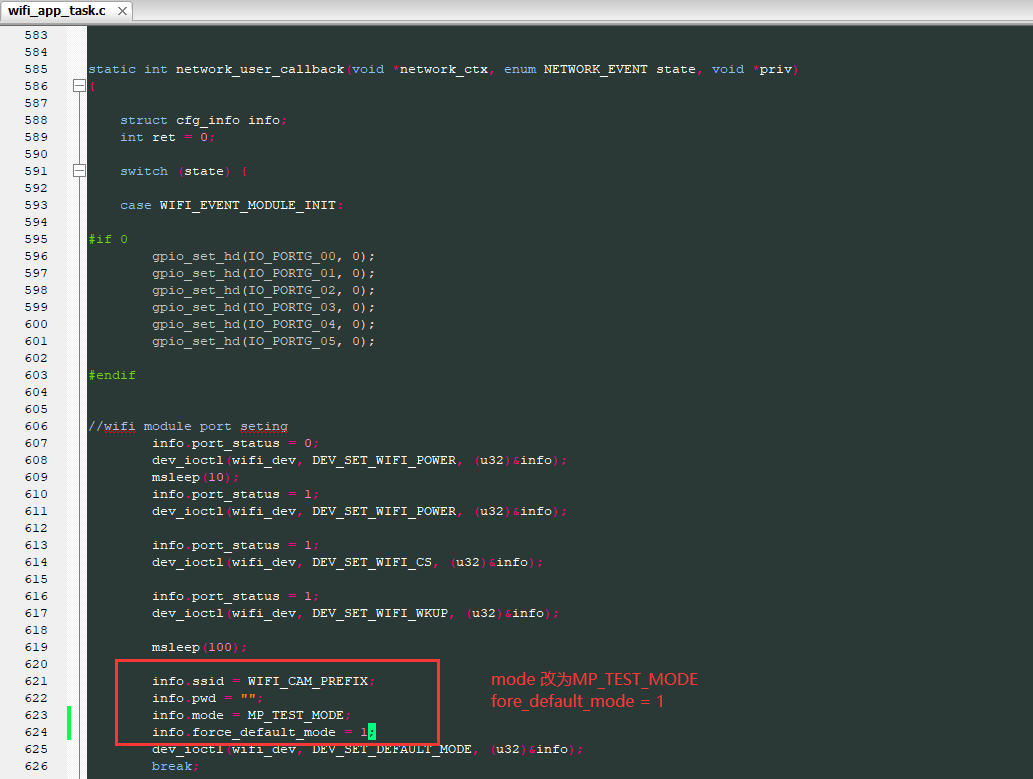

定频测试功能开启在如下文件apps\wifi_car_camera\wifi\wifi_car_camera\wifi_app_task.c做如下修改：

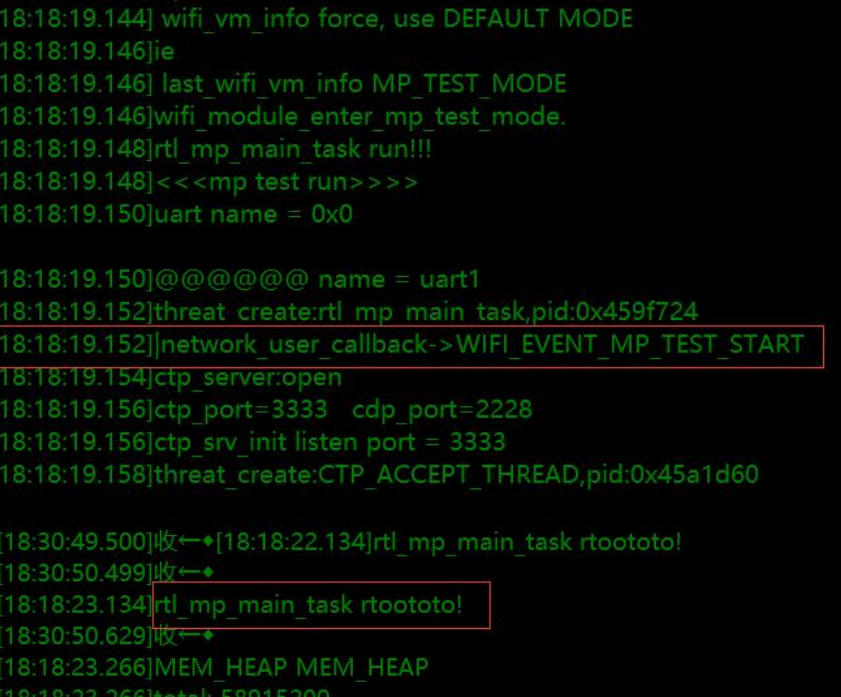

通过log确认设备工作在定频模式：

打印这个WIFI_EVENT_MP_TEST_START表示wifi模块以进入定频测试模式，打印mp_test_main_task rtoototo!表示接收到串口数据。

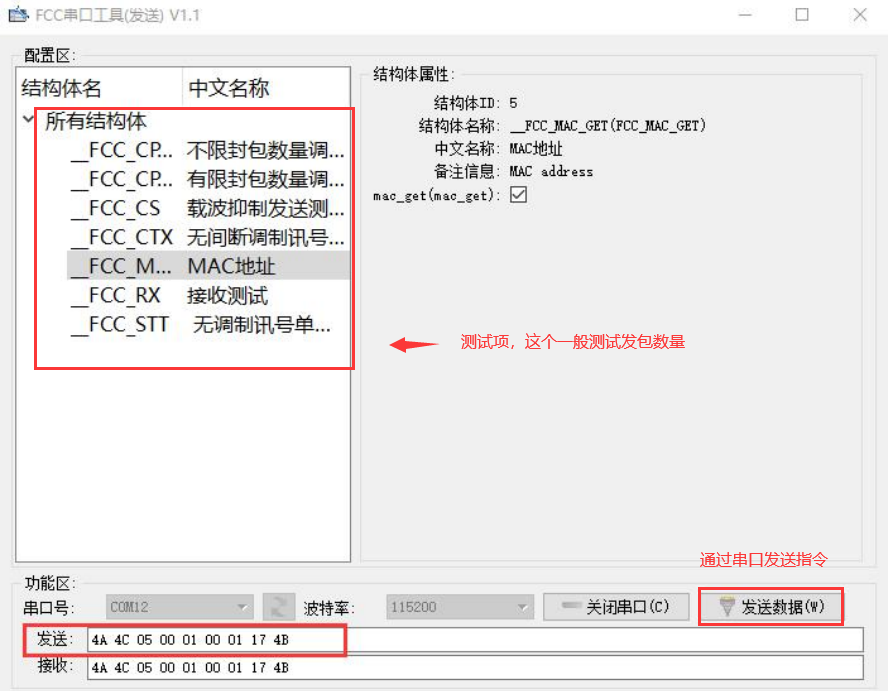

4. 定频测试工具介绍串口线接到电脑，注意串口与设备共地问题，设置波特率。波特率需要与设备串口的波特率匹配。
