AC52 系列虚拟u盘使用说明文档

📎 原始文档：https://www.kdocs.cn/l/ccZmua9Tpqcb AC52 系列虚拟u盘使用说明文档
目录
TOC \o "1-3" \h \u  HYPERLINK \l "_Toc131273148" 一、功能描述  PAGEREF _Toc131273148 \h 2
 HYPERLINK \l "_Toc131273149" 二、软硬件测试环境  PAGEREF _Toc131273149 \h 2
 HYPERLINK \l "_Toc131273150" 三、虚拟u盘环境配置  PAGEREF _Toc131273150 \h 2


一、功能描述

该功能可以使得AC52系列外挂的flash某一内存区域挂载上FAT文件系统，并且通过usb实现了虚拟U盘的功能。

二、软硬件测试环境

测试软件环境：V1.1.6 SDK。
测试硬件环境：5211开发板+8M的华邦flash。

三、虚拟u盘环境配置

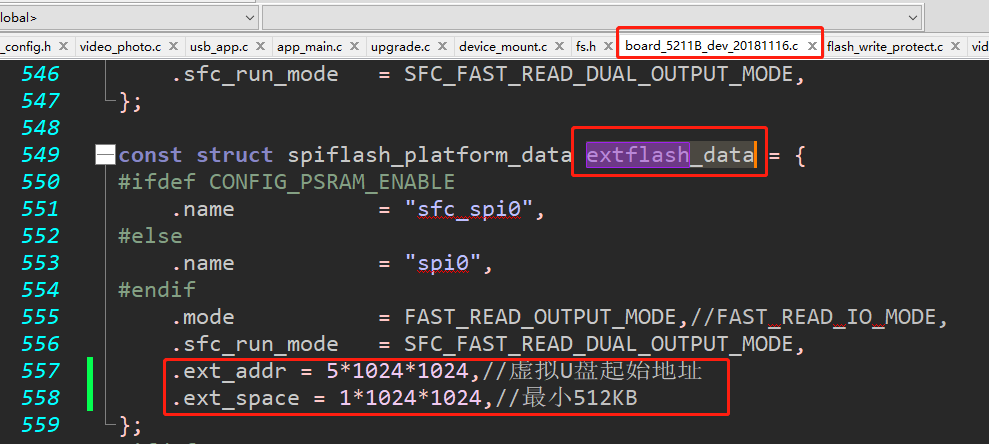

板级文件配置参考：

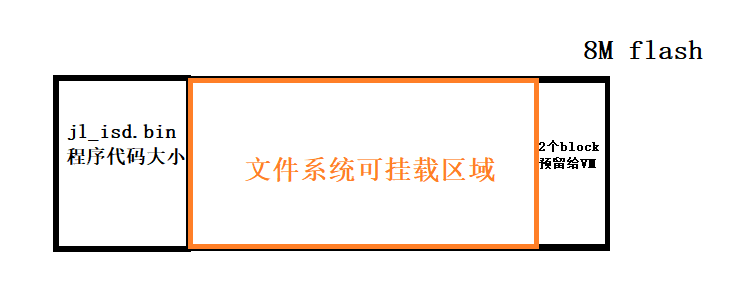

注意正确选择文件系统挂载地址，挂载容量。

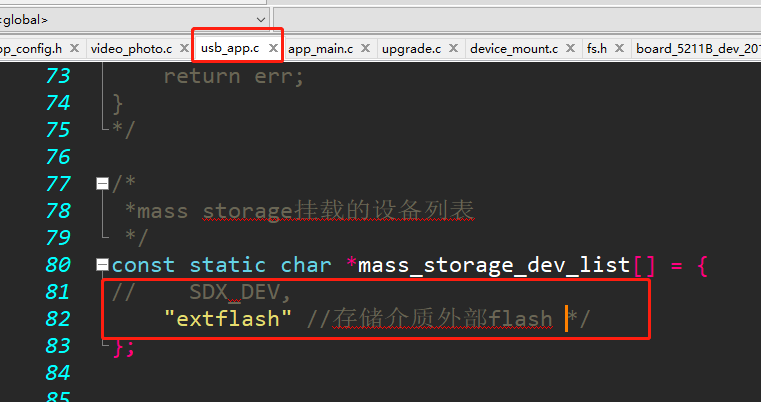

usb模式配置：

请在app_main函数加入测试逻辑：

  1. /*
  2.  * 应用程序主函数
  3.  */
  4. void app_main()
  5. {​
  6. //    if (!fdir_exist("mnt/spiflash")) {​
  7. ////        mount("spiflash", "mnt/spiflash", "sdfile", 0, NULL);
  8. //    ​}
  9.     mount_sd_to_fs(SDX_DEV);
  10.     err = upgrade_detect(SDX_DEV);
  11.     if (!err) {​
  12.         return;
  13.     ​}
  14. // 接电脑进盘符模式
  15.     os_time_dly(200);
  16.     set_usb_mass_storage();
  17.     return;
  19.     char buf[101]={​0​};
  20.     int l_cnt = 3;
  21.     struct imount *mt;
  22. #define FLASH_ROOT_PATH     "storage/extflash"
  23. #if 0//挂载文件系统
  24.     do{​
  25.         os_time_dly(100);
  26.         if (!fdir_exist(FLASH_ROOT_PATH)) {​
  28.             puts("fdir_exist == 0!\n");
  29.             mt = mount("extflash", FLASH_ROOT_PATH, "flashfs", 0, NULL);
  30.             if (!mt) {​
  31.                 puts("mount flashfs fail\n");
  32.                 int err0 = f_format("extflash","flashfs", 0);
  33.                 printf("f_format err_code:%d\n", err0);
  34.             ​}
  35.              else {​
  36.                 puts("mount flashfs suss\n");
  37.                 if (!fdir_exist(FLASH_ROOT_PATH)){​
  38.                     puts("mount suss but fdir no exist!!\n");
  39.                 ​}
  40.                 break;
  41.             ​}
  42.         ​}else{​
  44.             break;
  45.         ​}
  46.     ​}while(l_cnt--);
  47. #endif // 0
  49. #if 0
  50.     FILE* fp= fopen(FLASH_ROOT_PATH"/C/readme.txt", "w+");//"mnt/spiflash/
  51.     if(fp){​
  52.         puts("fopen ok\n");
  53.         fwrite(fp, "hello world!", 10);
  54.         fclose(fp);
  55.     ​}else{​
  56.            puts("fopen err\n");
  57.     ​}
  59. #else
  60.     //总是挂载失败请注意：检查jl_isd.bin超板级所设置的extflash大小和地址，每次烧录后将原来的文件系统给擦除了
  61.     mt = mount("extflash", FLASH_ROOT_PATH, "flashfs", 0, NULL);
  62.     if (!mt) {​
  63.         puts("mount flashfs fail\n");
  64.         return;
  65.     ​}
  66.     FILE* fp= fopen(FLASH_ROOT_PATH"/C/readme.txt", "r");//"mnt/spiflash/
  67.     if(fp){​
  68.         puts("fopen ok\n");
  69.         fread(fp, buf, 100);
  70.         printf("buf %s\n", buf);
  71.         fclose(fp);
  72.     ​}else{​
  73.            puts("fopen err\n");
  74.     ​}
  75. #endif // 0
  76.     return;
  77. ​}

杰理科技
2023年04月01日
