1. 文档概述 目前AC52系列平台支持两种屏TE中断配置，一种为通过平台注册屏驱动时配置TE，另外一种为客户手动配置开启。客户拿到此文档需按照文档进行一步步配置，如有疑问请联系杰理工程师。

2. AC52平台屏TE中断配置说明

2.1 AC52平台配置屏使能TE中断

这里以LCD_ST7789S_MCU屏为例，屏驱文件是：
cpu\AC521x\dvp_lcd_driver\lcd_ST7789S.c

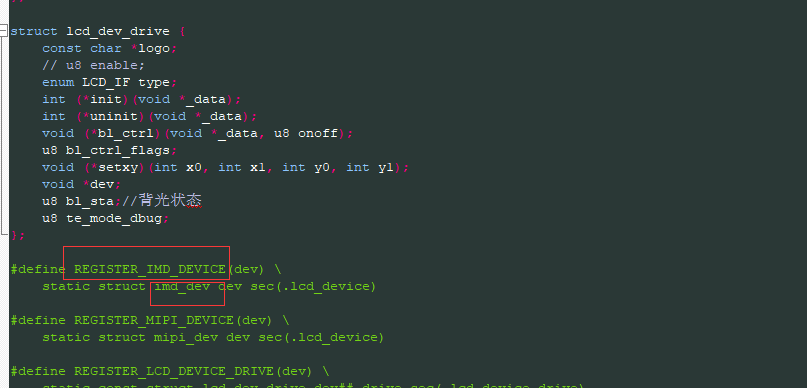

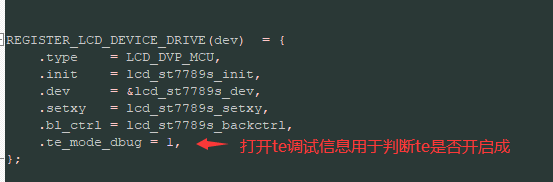

2.1.1 te_mode_dbug置1用于调试

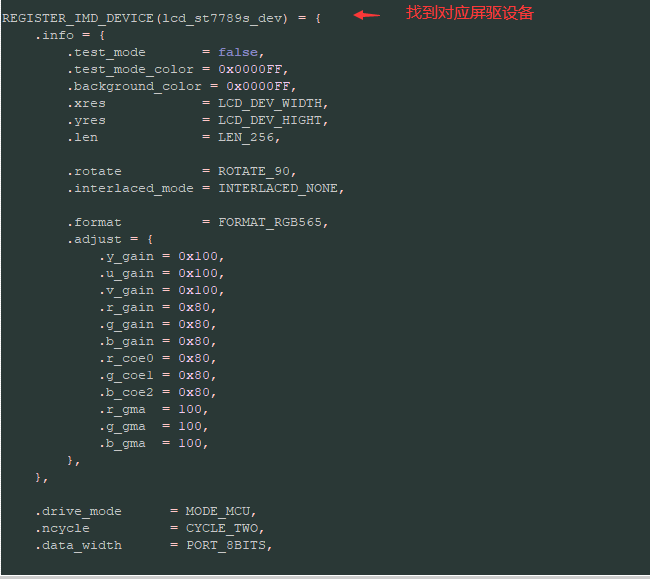

2.1.2 找到对应屏驱设备

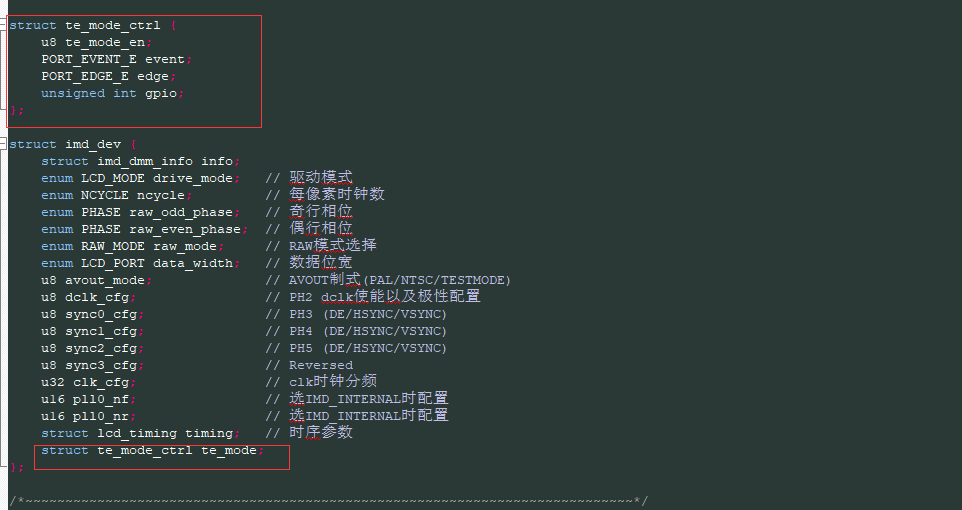

2.1.3 跳转找到对应te结构体

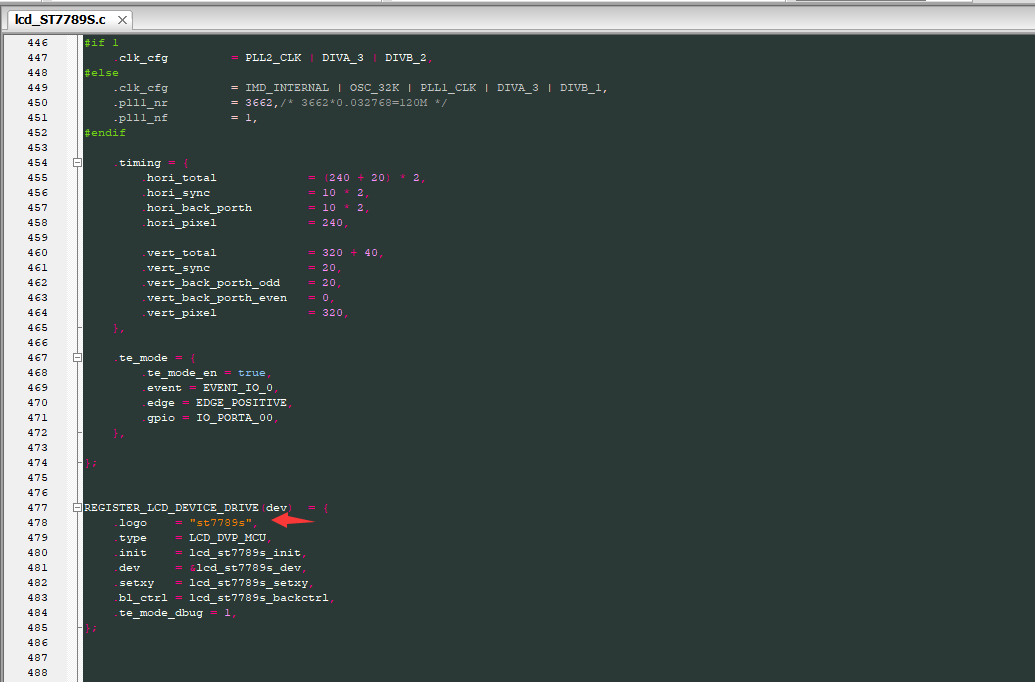

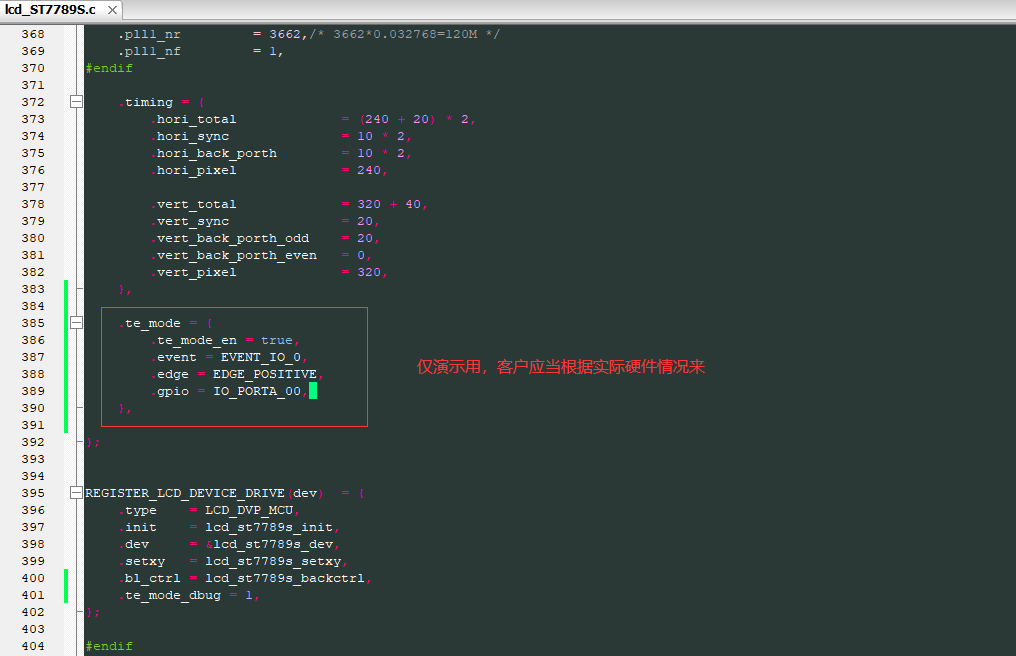

2.1.4 配置te结构体

注：此处采用IO_PORTA_00只是IO实例，客户应当根据实际硬件调试，若外部中断不通，请联系我司工程师协助。

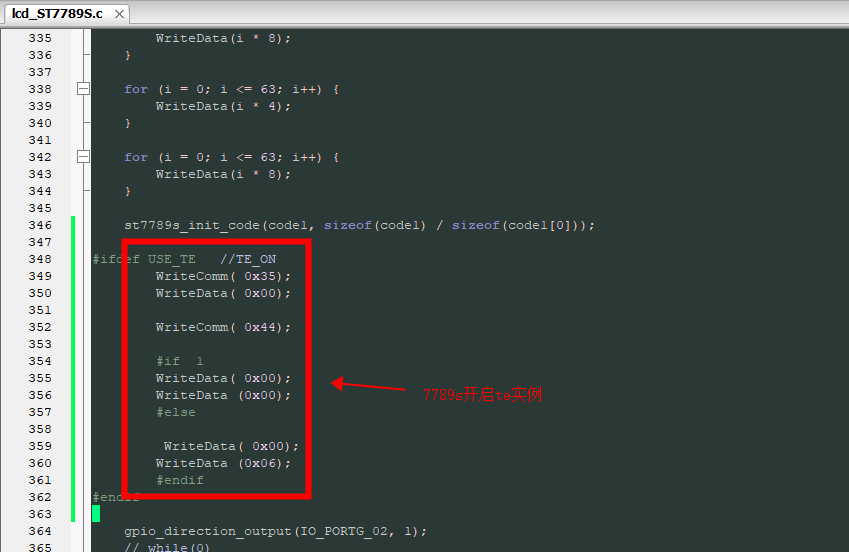

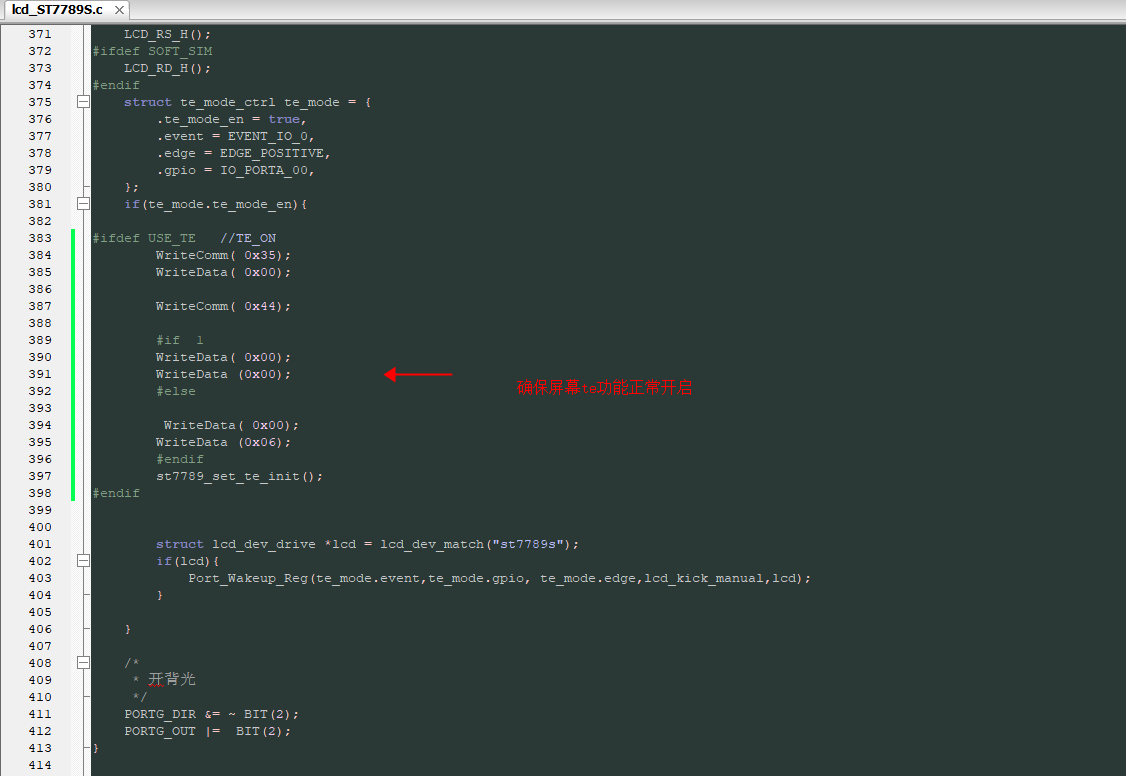

2.1.5 确保屏驱正常开启te功能

客户应当正确配置屏幕TE功能，确保有te信号输出，并且这个信号频率也不能太高，建议在50M左右。
注：按照文档正常配置后，如没有te中断，请联系杰理工程师检查外部中断配置问题或采用手动te方式进行测试。

2.2 AC52平台手动注册屏TE中断

这里以LCD_ST7789S_MCU屏为例，屏驱文件是：
cpu\AC521x\dvp_lcd_driver\lcd_ST7789S.c
如果是采用手动te方式，客户就不需要配置屏驱里面的结构体了，防止库里面也注册了te中断冲突。
客户应该在屏幕初始化后，开背光前，注册外部中断，如下图所示：

如果lcd返回空，那么客户应该如下图一样配置屏驱的名字:

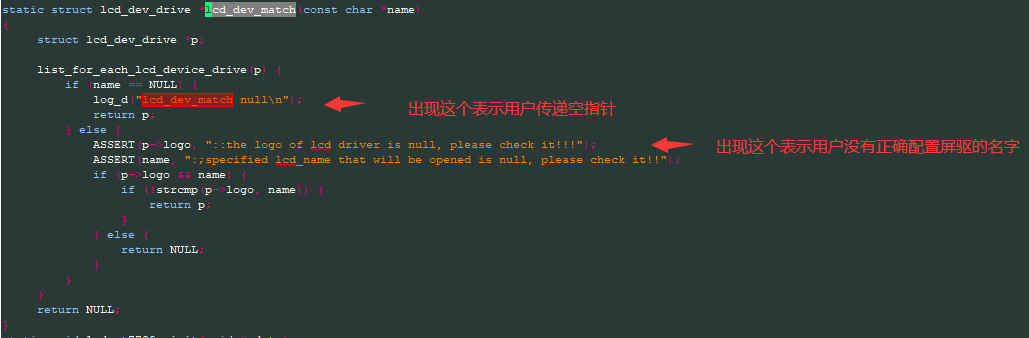

查找屏驱函数原型如下：

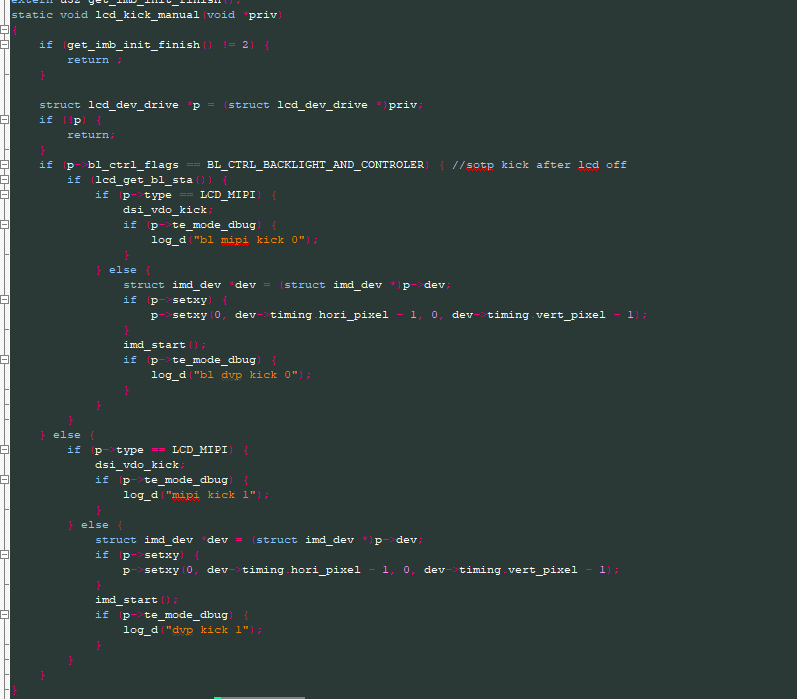

te中断函数原型如下：

用户可以配置te调试信息确认是否有进入te中断。

2.3 AC52 平台手动注册te中断配置实例屏驱

附件LCD_ST7789S_MCU屏驱用于客户拷贝函数原型和参考使用。
 EMBED Package


杰理科技 2023.04.23
