AC52 系列博雅25Q32BSTIG开机VM解写保护失败说明文档

📎 原始文档：https://www.kdocs.cn/l/cflVJLqCShoi

AC52 系列博雅25Q32BSTIG开机VM解写保护异常说明文档

目录TOC \o "1-3" \h \u
 HYPERLINK \l _Toc17206 一、问题现象描述  PAGEREF _Toc17206 2
 HYPERLINK \l _Toc17262 二、原因分析  PAGEREF _Toc17262 2
 HYPERLINK \l _Toc14547 三、解决办法  PAGEREF _Toc14547 2


单击此处直接编辑。

一、问题现象描述

AC52系列(测试SDK版本是：V1.1.6)，打开系统配置存flash宏，如下图所示：

并根据文档配置好写保护参数，在初始化到vm时，如下图所示：

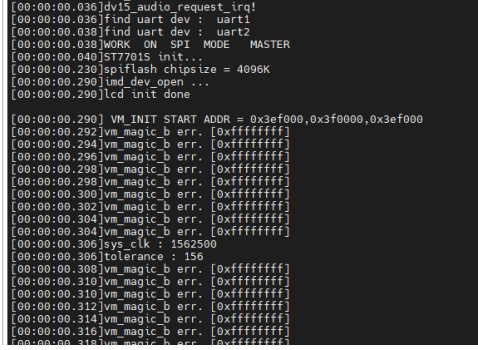

底层会打印示vm_magic_b err异常，打印如下图所示：

导致flash VM存数据功能无法正常使用。

二、原因分析

底层在初始化VM时先解保护读写flash，当解保护失败时，就会一直打印vm_magic_b err。可能原因是这款flash型号底层解保护时序不对导致。

三、解决办法

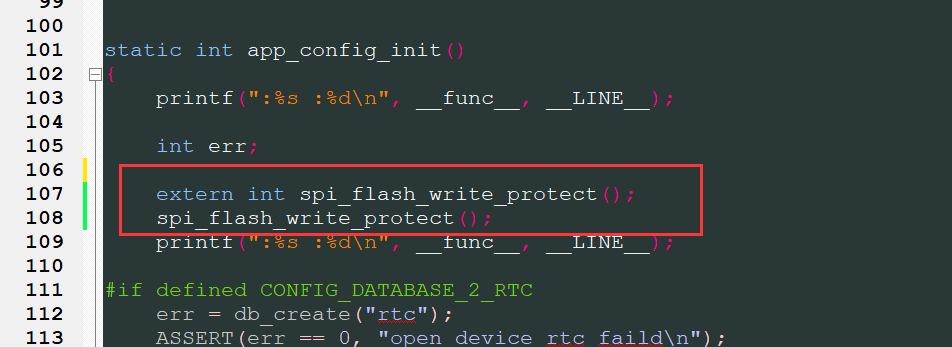

a).需要应用层在底层VM初始化db_create("vm")之前，根据flash解保护时序，手动去解保护，解保护代码调用位置如下：

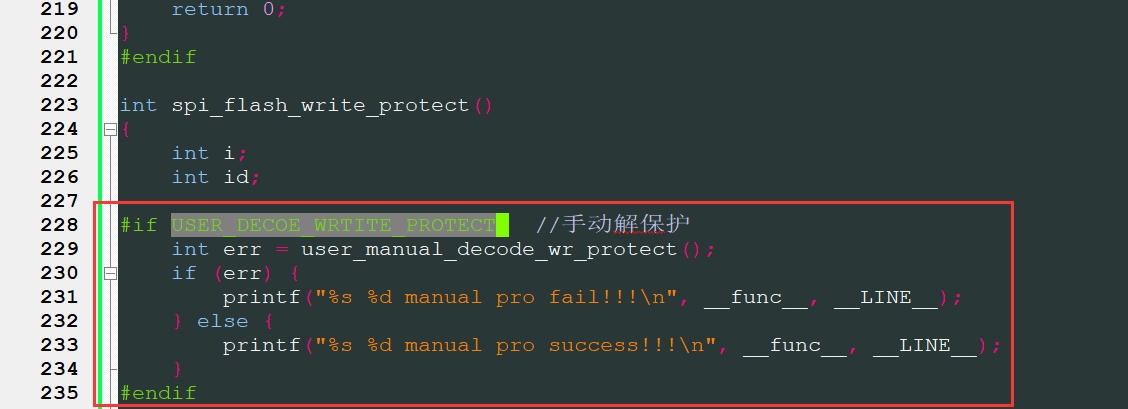

b).并使能手动解保护的宏定义USER_DECOE_ERITE_PROTECT。

相关参考如下附件博雅25Q32BSTIG解写保护处理参考方法.zip所示：
 EMBED Package
对应flash参考数据手册如下：
 EMBED FoxitPhantom.Document

杰理科技
2023年06月02日
