AC52 系列动态设置屏寄存器翻转问题处理说明文档

📎 原始文档：https://www.kdocs.cn/l/cmXxR8ccCtJt AC52 系列动态设置屏寄存器翻转问题处理说明文档
目 录
TOC \o "1-3" \h \u  HYPERLINK \l _Toc11323 一、问题说明  PAGEREF _Toc11323 \h 2
 HYPERLINK \l _Toc16176 二、排查过程  PAGEREF _Toc16176 \h 3
 HYPERLINK \l _Toc10854 三、解决方法  PAGEREF _Toc10854 \h 4



问题一：设置屏寄存器不生效问题

一、问题说明

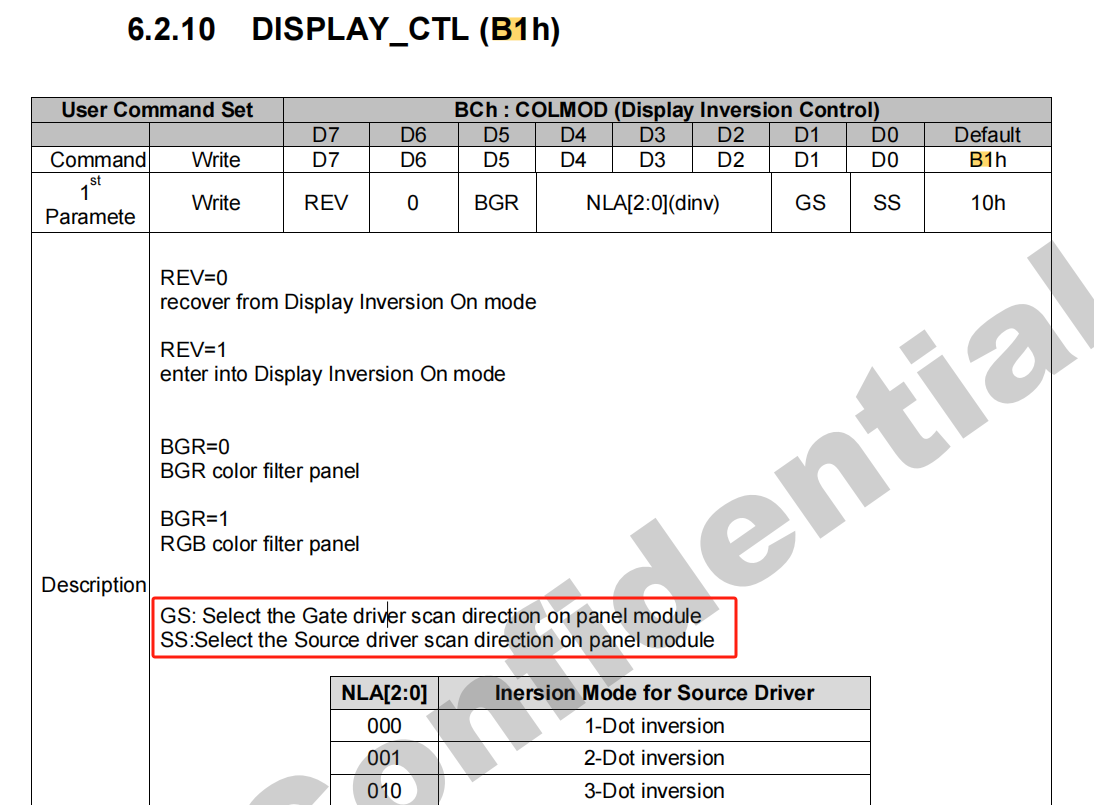

DV15 1.1.6版本SDK，部分板子出现动态设置寄存器翻转不生效问题。使用的屏是9503V，调用的设置屏寄存器的接口是dcs_send_short_p1，设置的寄存器为B1寄存器，根据不同的使用需求，正常情况下调用dcs_send_short_p1(0xB1,0X10)和dcs_send_short_p1(0xB1,0X13)能够实现屏幕的180度旋转。出现问题时，则设置不生效。


 EMBED Package

二、排查过程

由于该问题属于非共性问题，并无固定复现步骤，故在此汇总当时的排查思路与过程。
①排查客户主控端（DV15）软件写寄存器流程，流程正常
②使用逻辑分析仪确认主控已经发送寄存器命令，逻辑分析仪抓取主控有正常发送命令，且寄存器地址正确，需要写入的参数正确。
③按照屏厂提供思路在写寄存器前，重写一遍初始化寄存器序列最开始的一行寄存器，此处为{​0xF0, 5, {​0x55, 0xAA, 0x52, 0x08, 0x00​}，不同屏初始化序列不同，需要注意。测试仍复现问题。
③写命令前写关闭显示、进入休眠寄存器（0x10,0x28），写入命令后再写打开显示，退出休眠寄存器（0x11,0x29），测试个别机器可以，但换台机器仍复现问题
④拉reset脚重新初始化，测试能正常翻转但有黑屏现象客户不接受
⑤写命令前写屏软件复位寄存器（0x01）并重写初始化序列的所有寄存器，测试有切屏现象，底层同事评估较难修改，尝试绕过。
⑥寻找其他流程上（非屏流程）是否有其他绕过问题的方法，后与底层同事配合，建议客户在从机摄像头上做旋转180度，主机发送命令即可。此为方法1。
⑦后测试发现在初始化序列最开始加入，0x00，0x00，0x01寄存器（软件复位流程），测试后续直接发送命令可以生效，此为方法2。
最终，与底层同事讨论，推测应该是每次硬件复位后，屏有寄存器的初始状态不固定导致的。

三、解决方法

①主机发送命令给从机摄像头，从机上做旋转180度。
或

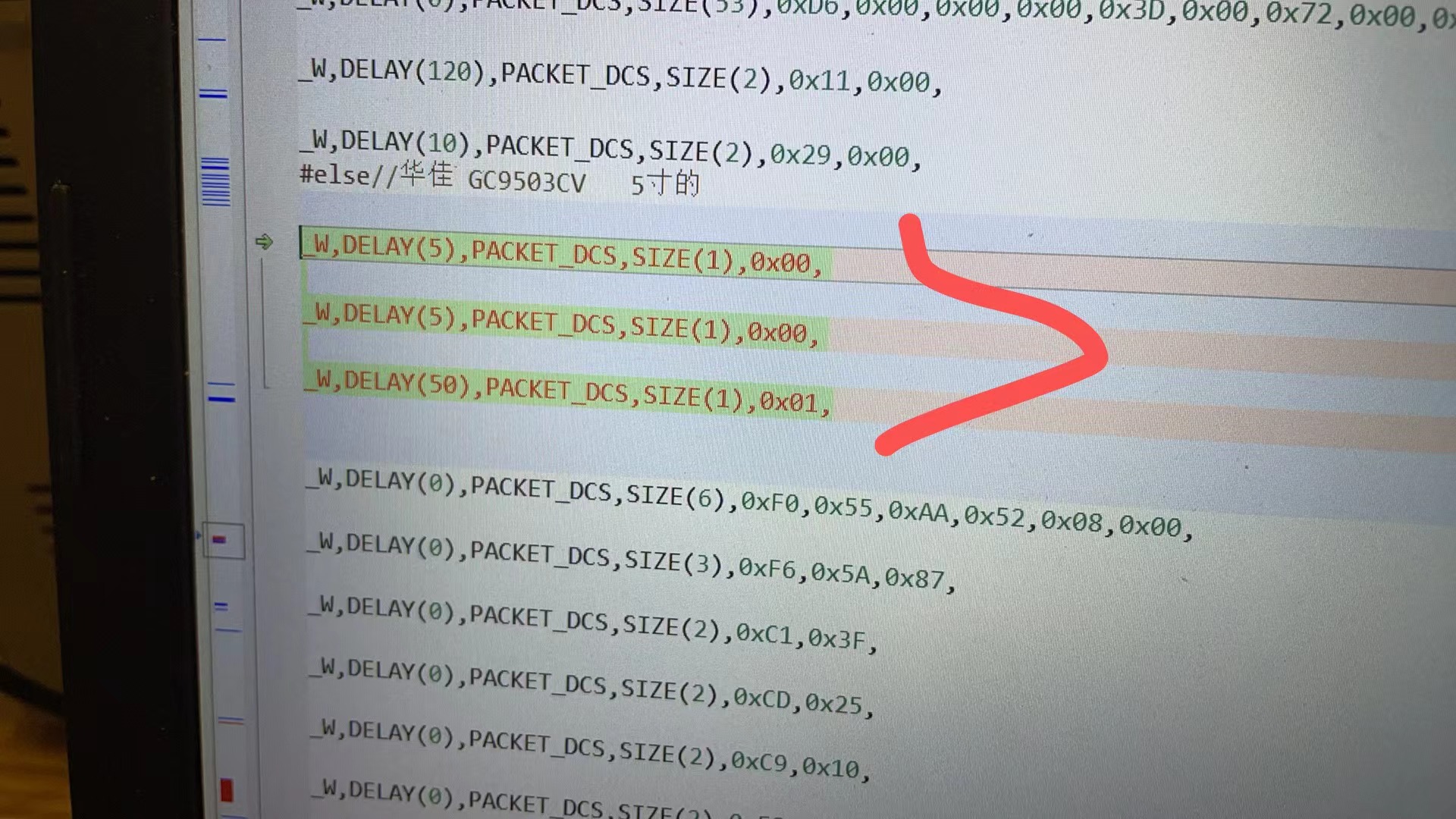

②在初始化序列最开始加入，0x00，0x00，0x01寄存器（屏软件复位寄存器）。



问题二：屏旋转180度需要设置两个寄存器时，直接设置寄存器有一帧图像闪过问题

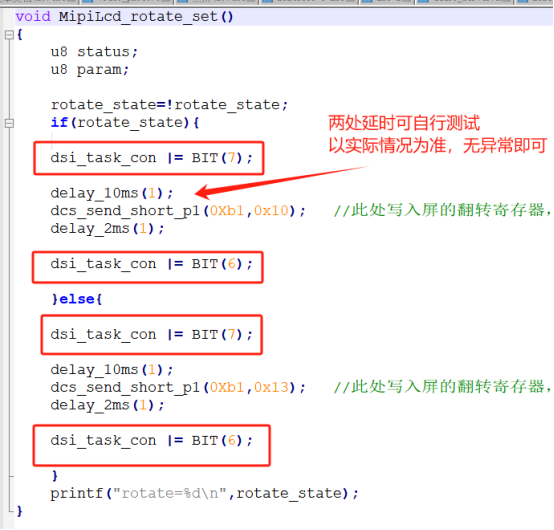

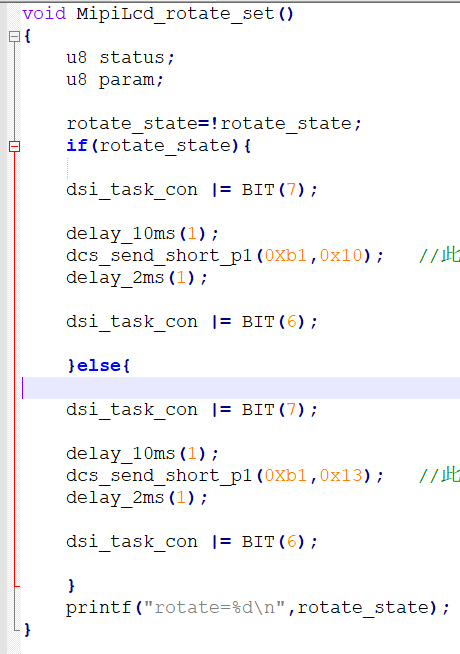

需要在设置屏寄存器之前，使用dsi_task_con |= BIT(7);停止MIPI数据发送，设置完屏寄存器之后，使用dsi_task_con |= BIT(6);再次开启，这样能解决在设置两个屏寄存器过程中，屏显图像未稳定的问题。

杰理科技 2024.03.06
