AC52 系列打15K静电MCU屏花屏异常软硬件说明文档

目录TOC \o "1-3" \h \u
 HYPERLINK \l _Toc18118 一、问题现象描述  PAGEREF _Toc18118 2
 HYPERLINK \l _Toc1413 二、原因分析  PAGEREF _Toc1413 3
 HYPERLINK \l _Toc22008 三、AC52过15K静电解决办法(软硬件优化方向)  PAGEREF _Toc22008 5
 HYPERLINK \l _Toc21695 3.1 软件处理优化方向  PAGEREF _Toc21695 5
 HYPERLINK \l _Toc1398 3.2 硬件处理优化方向  PAGEREF _Toc1398 8


单击此处直接编辑。

一、问题现象描述

AC52系列版本SDK，门锁板过静电测试，客户反馈打8K静电，MCU屏wr信号脚受到干扰导致MCU屏出现花屏现象，且花屏现象一直保持不能恢复正常。除非重启机器MCU屏才能恢复正常。
复现步骤如下：

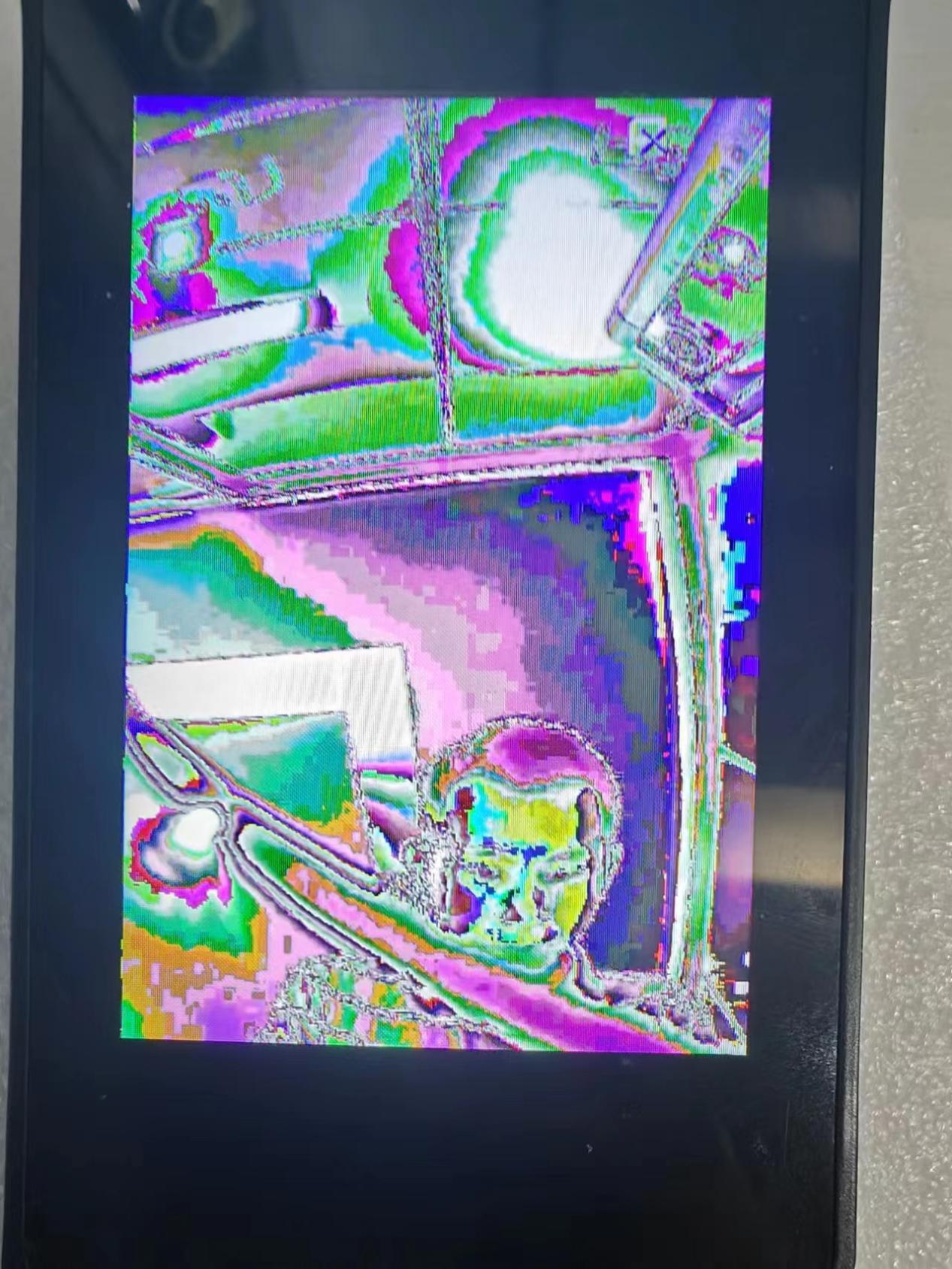

(1).使用静电枪，打8K静电到屏上，MCU屏会出现花屏且不能恢复正常状态的情况，花屏现象如下图1-1：

                               图1-1 打8K静电花屏

二、原因分析

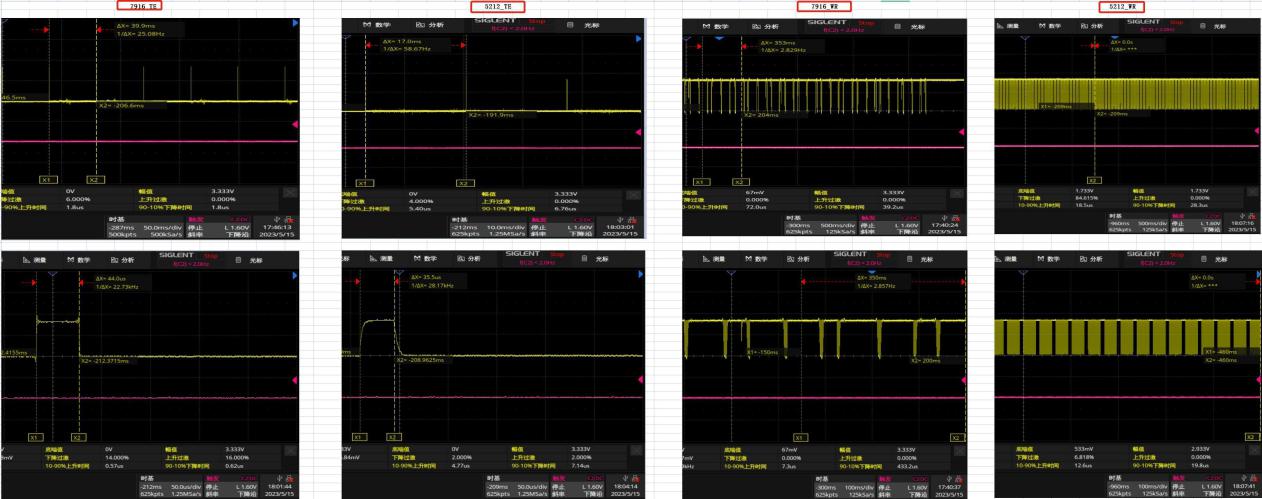

横向对比同一个MCU屏，接在7916平台上推屏时，7916的WR信号推屏有很长一段高电平时间，而在AC52平台推屏时高电平持续时间比较短。初步判断说明两个系列WR推屏时序有较大差异。考虑从WR时钟速度方面考虑调整。相关的两个平台wr对比时序图如下：


在进一步测试分析过程中发现：

  1. .AC52 系列MCU屏在受到外部干扰花屏后都不能自动恢复正常(理论上是下一帧就能自动恢复正常)，测试的手段是：将wr信号脚飞线引出来，在正常推屏的时候，WR点一下GND接触，会出现一直花屏(全部DV系列都存在这个问题)。

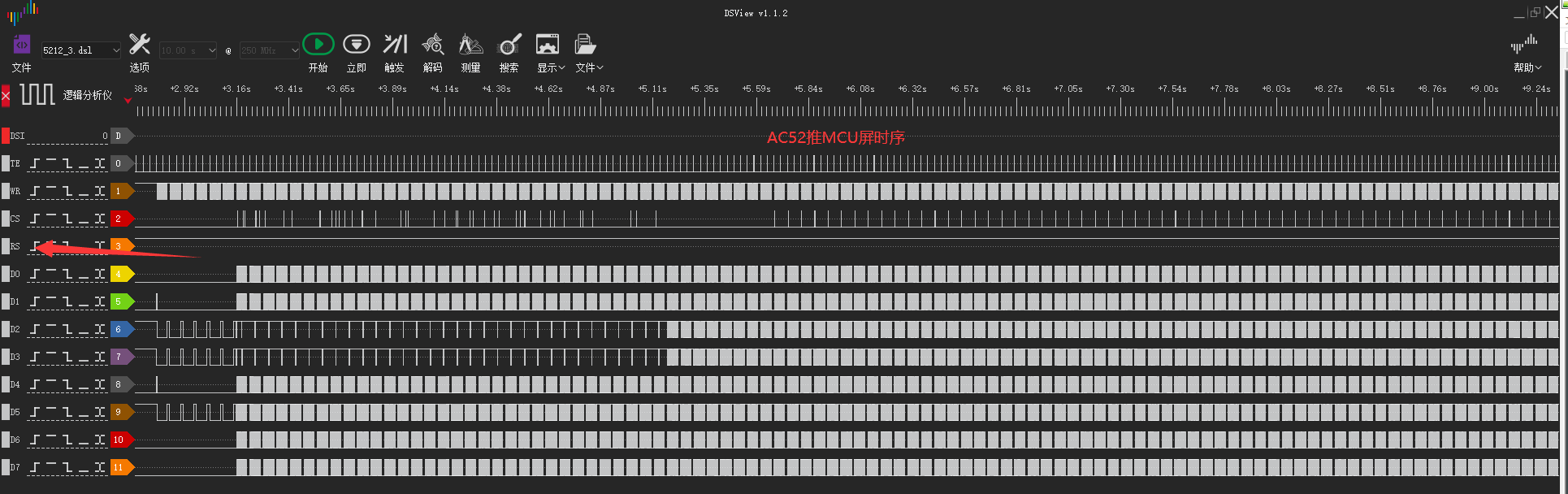

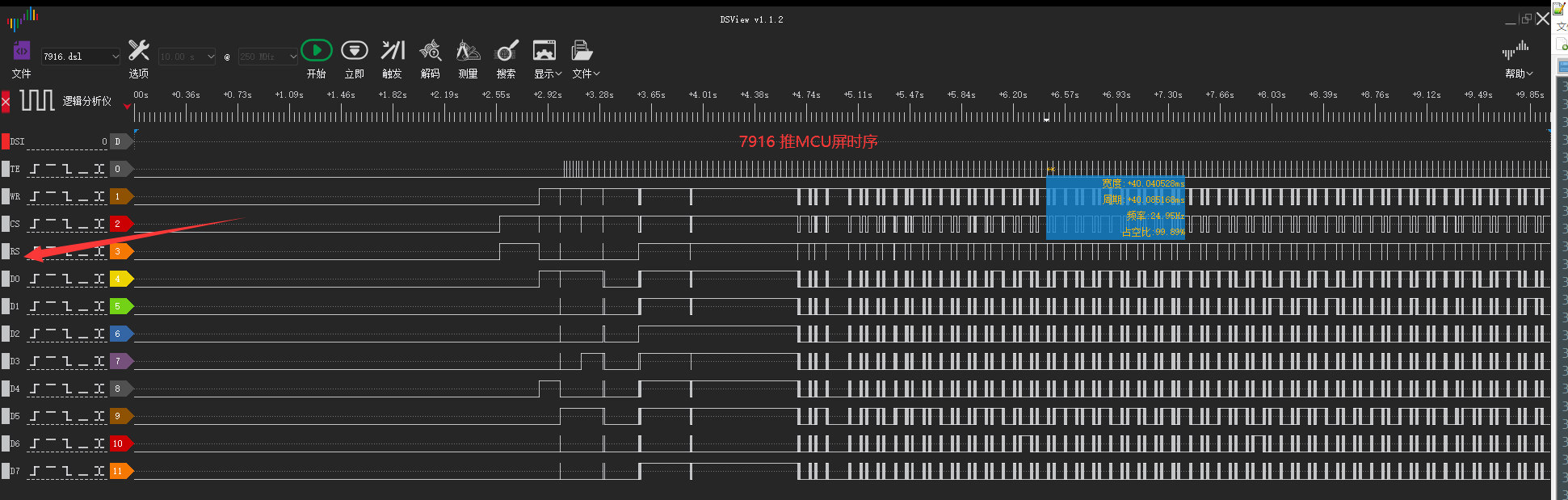

  2. .逻辑分析仪数据抓取分析，发现7916推屏时候RS脚有操作到，说明两个系列推每一帧数据时序存在差异。 逻辑分析仪对比数据如下：


对比结果显示，7916推屏是对RS脚有操作，因此AC52推屏需要参考7916相关时序。

三、AC52过15K静电解决办法(软硬件优化方向)

经过软硬件优化调整处理，最终AC52 MCU屏抗静电效果可达到15K静电花屏且能恢复，并且出现花屏的概率已经很低。以下总结了软硬件优化的方向如下：

3.1 软件处理优化方向

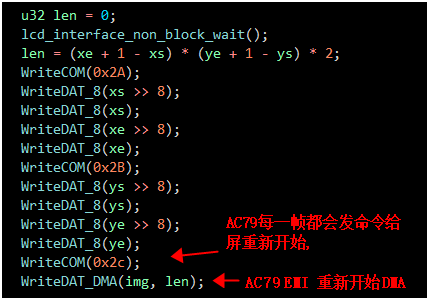

  1. .处理AC52 MCU屏WR受到干扰花屏不能恢复问题。 经对比7916推屏时序，发现7916在推完每一帧后，都会重新对MCU屏的帧内存地址重新操作，7916的操作时序如下：

因此，AC52也需要参考7916时序。

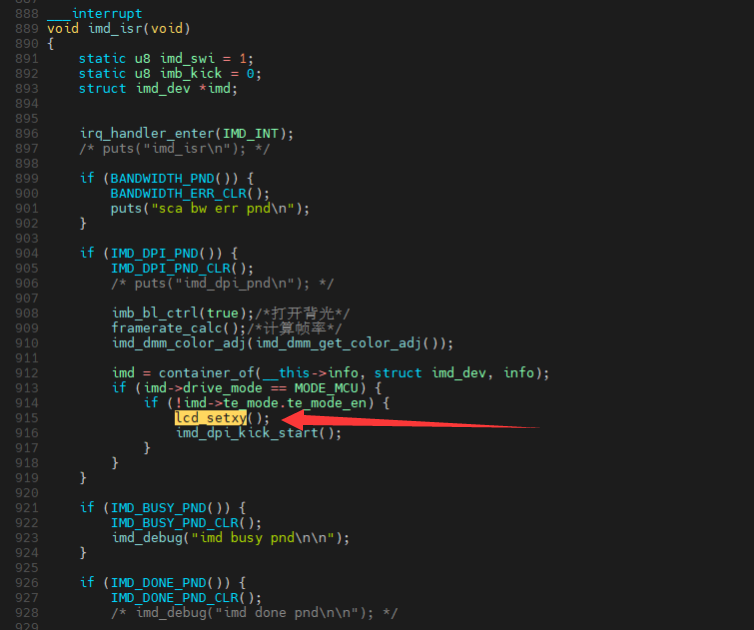

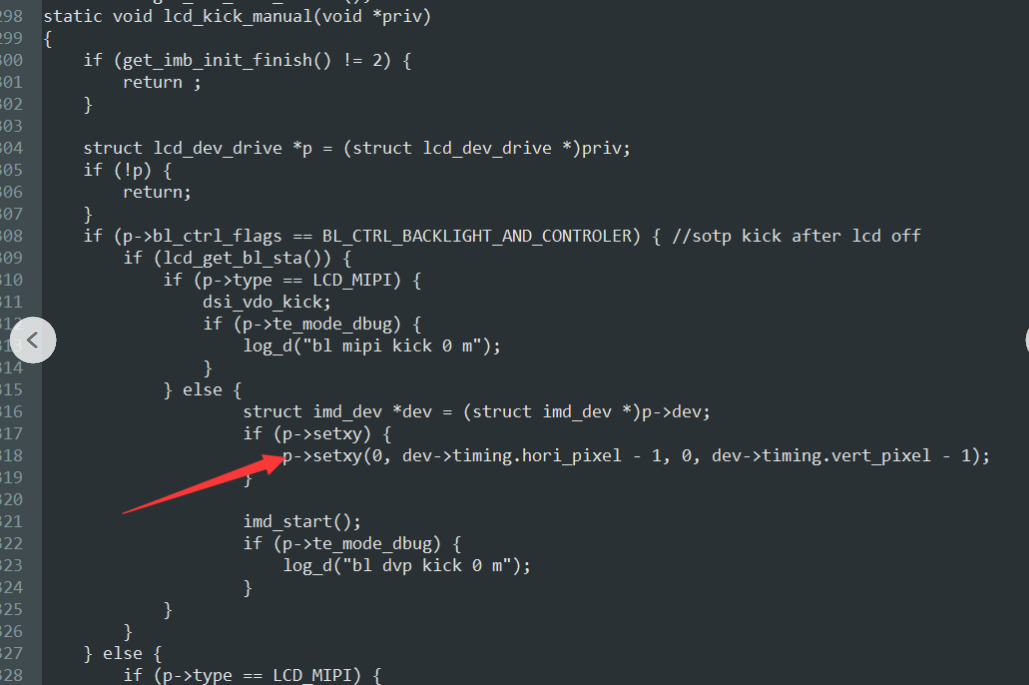

a).在不开TE时，在主控下一帧开始时候重新写MCU屏帧内存地址，底层代码逻辑如下：

b).在开TE时，在TE信号来时，TE中断写下一帧数据之前重新写MCU屏帧内存地址，底层代码逻辑如下：

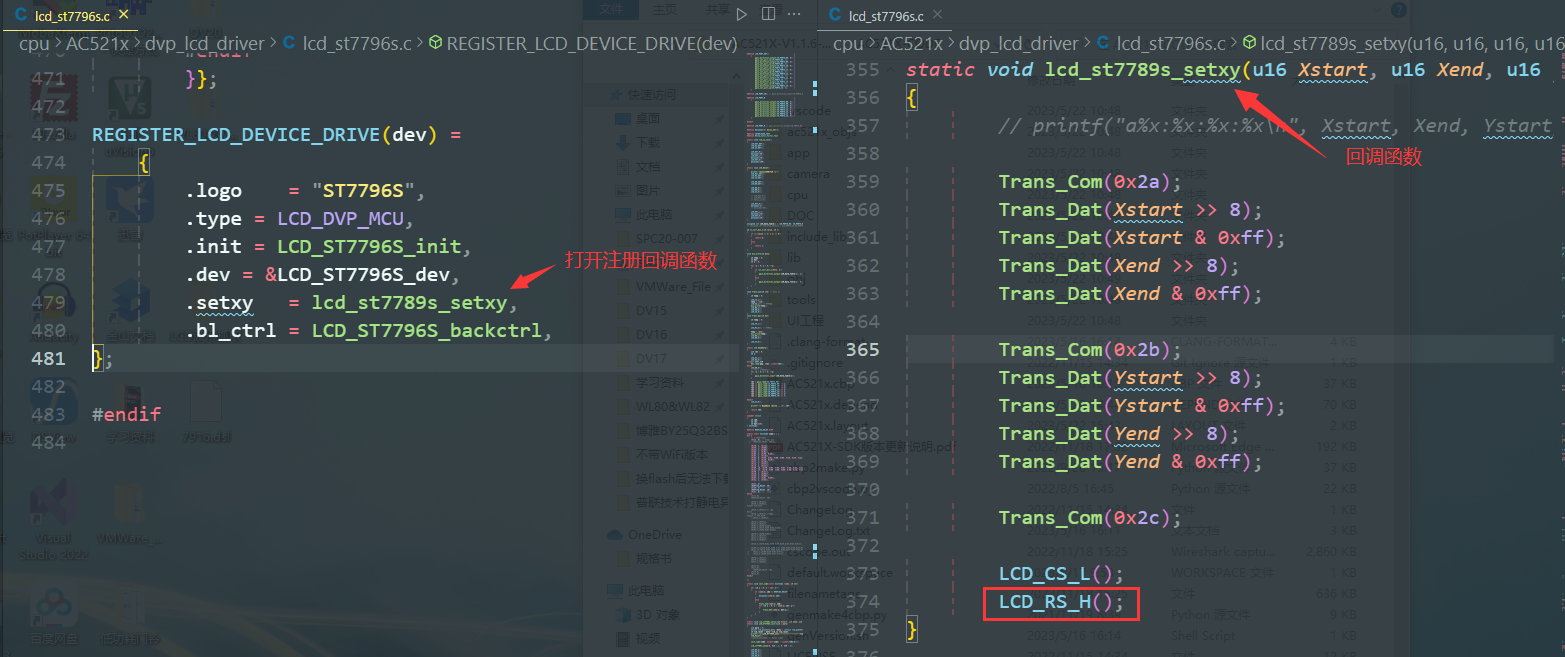

因此，应用层需要注册重新写MCU屏帧内存地址的回调函数void (*setxy)(int x0, int x1, int y0, int y1)，如下所示：

通过以上处理方式：在帧与帧之间隔发重新写MCU屏帧内存地址操作，可解决MCU屏在TE或者非TE方式，WR信号受到干扰后花屏不能恢复的问题。

  1. .影响MCU屏花屏抗静电的其他推屏因素。 在我们实际调试抗静电过程中发现，在解决了MCU屏wr脚受干扰花屏不能恢复问题后，还发现影响花屏抗的可能因素有如下：
  2. .调整.clk_cfg时钟大小,也就是wr速度会影响抗干扰能力，具体时钟大小调整以实际打静电结果为准。 image

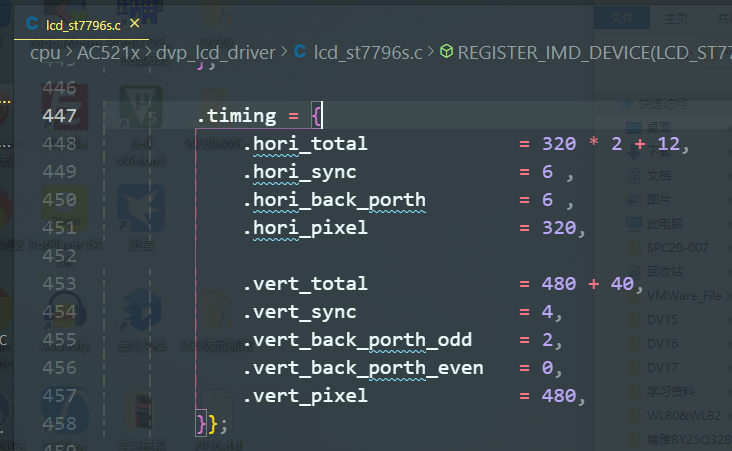

b).推屏时序.timing也会影响抗干扰能力，具体时序调整以实际打静电结果为准。


c).可尝将试wr信号脚和data数据脚开强驱，强驱的等级参考数据手册，强驱接口如下：
int gpio_set_hd(unsigned int gpio, int value);

抗15K静电测试完整的MCU屏驱动可参考如下：
 EMBED Package

3.2 硬件处理优化方向

(1)先大概摸底板子容易受静电影响的区域。例如空气6K打屏区域部分容易死机，然后再把静电降低空气1~2K对屏的每根信号线近距离打，找出跟打空气6K死机现象一样的信号线，此信号线很大概率是导致主控死机的原因。
(2)先确保主控不能被静电打死
a).经过步骤（1）发现，MUC屏的TE引脚容易受静电影响，导致主控被静电打死

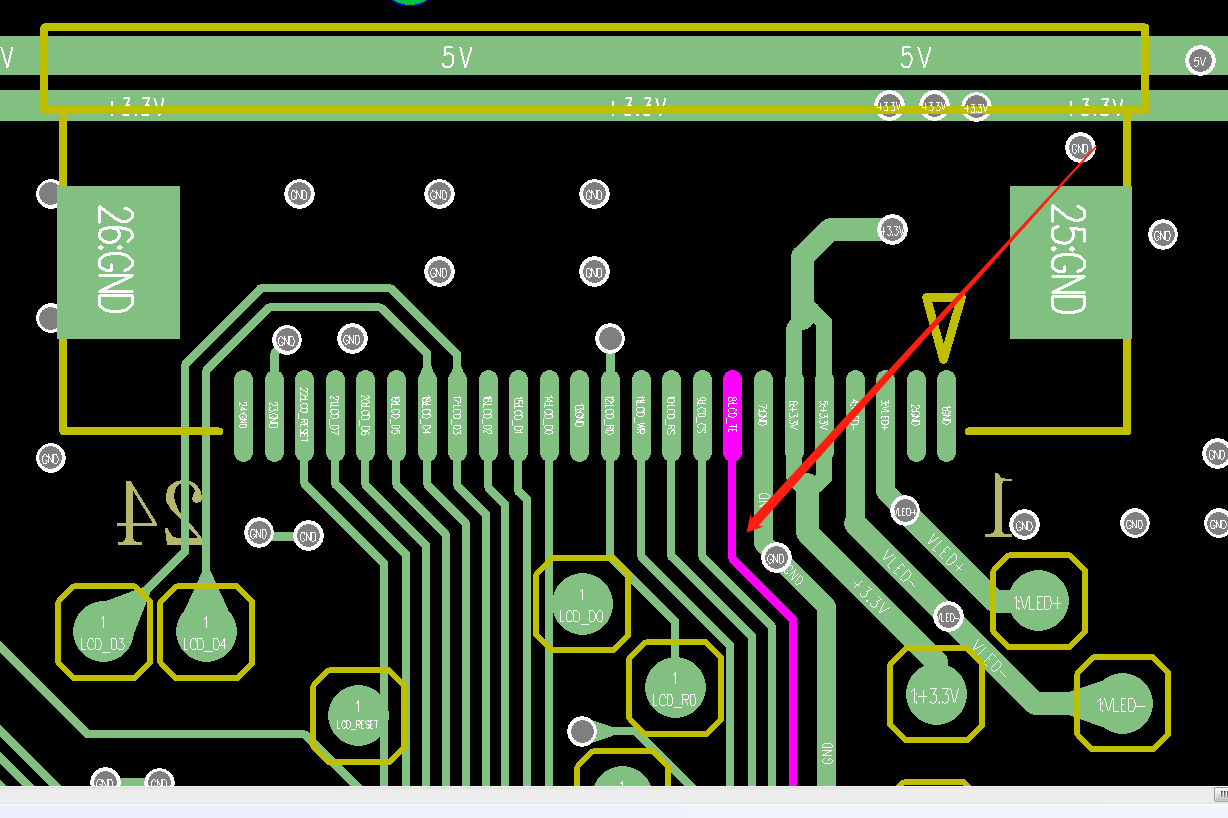

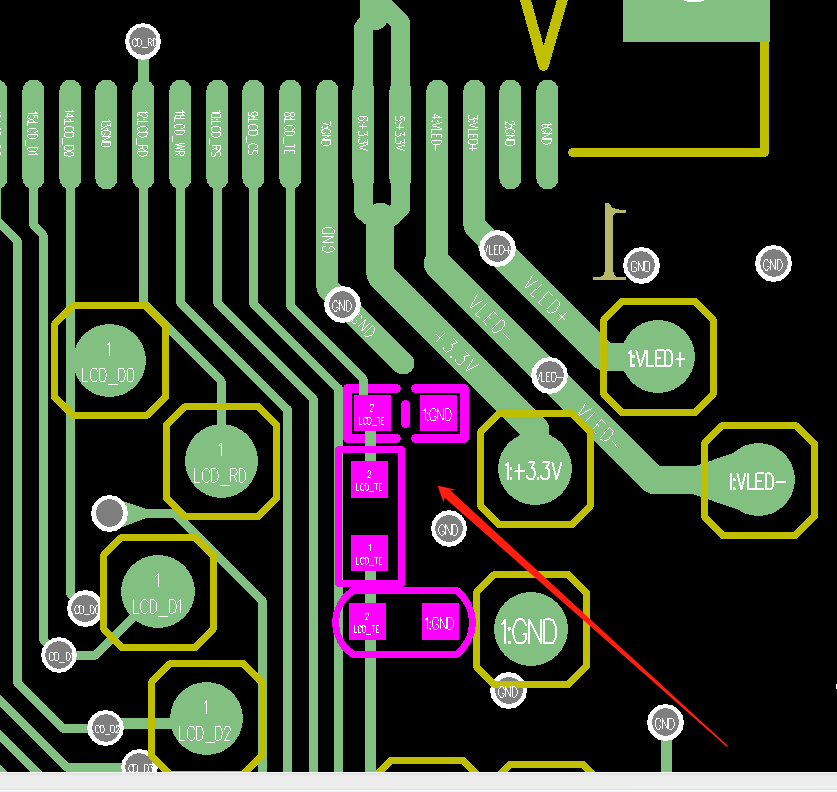

下图是没做整改之前屏TE信号引脚的走线。TE走线没做任何的抗静电处理，打屏表面空气6K会把主控打死、黑屏和重启等现象。

(2)在屏接口的位置，TE并一个ESD+串一个4.7K电阻+并一个100P电容之后，效果显著，打15K静电主控不会被打死。

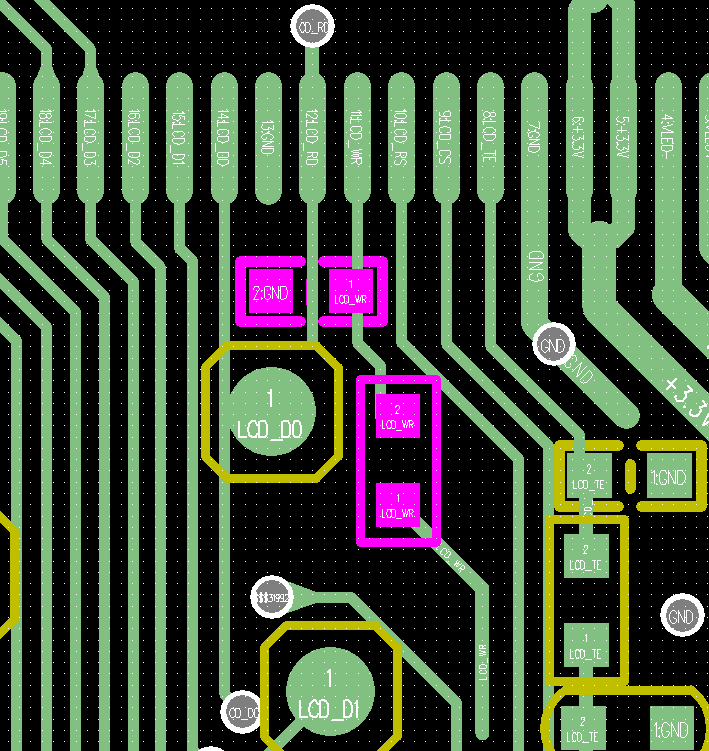

  1. .虽然主控不会被静电打死了，但是屏还是被频繁的打花.被打花主要是WR被静电干扰导致花屏。在WR处并ESD+150R电阻之后，打15K静电花屏概率已经非常小了。 image

杰理科技
2023年05月31日
