52 系列_图层像素级使用说明文档

📎 原始文档：https://www.kdocs.cn/l/cooasruiLQN2

52 系列_图层像素级使用说明文档

目录TOC \o "1-3" \h \u

HYPERLINK \l _Toc20483 文档简介 PAGEREF _Toc20483 \h 2
HYPERLINK \l _Toc18384 参考demo文件 PAGEREF _Toc18384 \h 2
HYPERLINK \l _Toc23997 （步骤一）、初始化图层 PAGEREF _Toc23997 \h 3
HYPERLINK \l _Toc22373 （步骤二）、推RGB数据到图层 PAGEREF _Toc22373 \h 4
HYPERLINK \l _Toc24022 （步骤三）、创建图层绘图线程 PAGEREF _Toc24022 \h 5
HYPERLINK \l _Toc16190 （最后）、关闭图层 PAGEREF _Toc16190 \h 6

文档简介

满足用户在杰理52系列上图层像素级透明显示的需求，文档将以杰理AC5211为例，介绍SDK中如何配置透明图层。
52系列 SDK版本：V1.1.4。

参考demo文件

EMBED Package

（步骤一）、初始化图层

注意：fb0图层格式应设置为FB_COLOR_FORMAT_OSD16，像素格式为RGB565，底层已经约定0x0000为透明色（全黑可以用0x0001等RGB分量非0值代替）。

1./
2. 初始化52图层
3.* xoffset   设定图层x坐标（相对于屏幕）
4.* yoffset   设定图层y坐标
5.* xres   设定图层宽度
6.* yres   设定图层高度
7.* 返回值   -1图层创建失败 0成功
8.*/
9.static int lv_fb_init(int xoffset, int yoffset, int xres, int yres)
10.{
11.    int err;
12.    struct fb_var_screeninfo info = {0};
13.
14. //52系列是FB_COLOR_FORMAT_OSD16图层格式才支持像素透明
15.    fb = dev_open("fb0", (void *)FB_COLOR_FORMAT_OSD16);
16.
17.    if (!fb) {
18.        log_e("fb open failed\n\n");
19.        return -1;
20.    }
21.
22.    info.s_xoffset = xoffset;
23.    info.s_yoffset = yoffset;
24.    info.s_xres    = xres;
25.    info.s_yres    = yres;
26.    info.v_xoffset = 0;
27.    info.v_yoffset = 0;
28.    info.v_xres    = xres;
29.    info.v_yres    = yres;
30.
31.    err = dev_ioctl(fb, FBIOSET_VSCREENINFO, (u32)&info);
32.    err = dev_ioctl(fb, FBIOSET_FBUFFER_NUM, 1);
33.    err = dev_ioctl(fb, FBIOSET_TRANSP, 0);
34.    err = dev_ioctl(fb, FBIOSET_ENABLE, true);
35.    err = dev_ioctl(fb, FBIOGETMAP, (u32)&map);
36.
37.    if (err) {
38.        printf("fb ioctl fail:%d\n", err);
39.        return -1;
40.    }
41.    printf("map.baddr:%p", map.baddr);
42.
43.    return 0;
44.}

（步骤二）、推RGB数据到图层

1./ 2. 按照52图层格式所规定颜色格式往图层推rgb像素数据 3.* 返回值空 4.*/ 5.static void lv_fb_map(void) 6.{ 7. if (map.baddr) { 8. dev_ioctl(fb, FBIOPUTMAP, (u32)&map); 9. } 10.}

（步骤三）、创建图层绘图线程

1./
2. 图层绘图线程
3.* priv   线程传递参数指针
4.* 返回值   无意义
5./
6.static void usr_draw_task(void priv)
7.{
8. int fb_w = 320;
9. int fb_h = 240;
10.
11. //初始化图层
12. lv_fb_init(0, 0, fb_w, fb_h);
13.
14. int16_t rgb565_buf = (int16_t)map.baddr;//RGB565数据

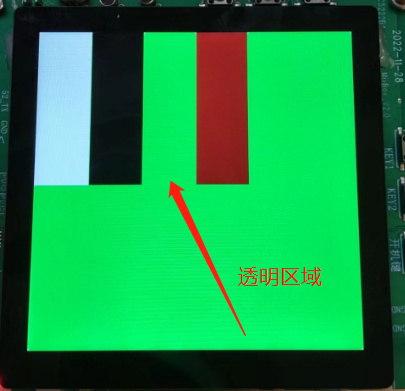

15. //RGB565 4色测试图数据：
16. //草坪绿:0x7fe0 纯黄:0xffe0 黑色:0x0001 透明像素：0x0000
17. for(int h = 0; h<fb_h; h++){
18.  for(int w = 0; w<fb_w; w++){
19.   if(w<fb_w/4){
20.    rgb565_buf = 0xffff;
21.   }
22.   else if(fb_w/4<w && w<fb_w/42){
23.    rgb565_buf = 0x0001;
24.   }
25.   else if(fb_w/42<w && w<fb_w/4*3){
26.    rgb565_buf = 0x0000;
27.   }
28.   else if(fb_w/43<w && w<fb_w){
29.    *rgb565_buf = 0x8800;
30.   }
31.   rgb565_buf++;
32.  }
33. }
34. //将rgb数据推到图层
35. lv_fb_map();
36.    for (;😉 {
37.        os_time_dly(10);
38.    }
39.}
40.
41.//用户自行在合适位置使用（建议在app_main函数），以启动图层测试
42.void usr_draw_task_run(void)
43.{
44.    thread_fork("usr_draw_task", 20, 1024, 0, NULL, usr_draw_task, NULL);
45.}

（最后）、关闭图层

1./ 2. 关闭图层并释放相应的图层buffer 3.* 用户在关闭图层显示的时候调用 4.* 返回值空 5.*/ 6.void fb_close(void) 7.{ 8. dev_ioctl(fb, FBIOSET_FBUFFER_NUM, 0);//写0 清空图层申请的所有buffer 9. dev_close(fb); 10. fb = NULL; 11. malloc_stats(); 12.}

杰理科技
2023年8月28日
