5. 系统flash_DTR功能
AD24在与支持DTR功能的系统flash配合使用时，可以开启DTR功能实现运行更高的SFC时钟的效果。
样机需要通过AD24N实现系统flash_DTR功能的条件如下表：
是否需要支持DTR功能
SDK
√
系统flash
√
AD24N_SDK在使用系统flash DTR功能时，需要根据系统flash的特性去做相关的配置，因此需要参考flash手册获取DTR相关参数，并烧写到系统flash，SDK开机读取到系统flash的配置参数时，才能正常使用DTR功能。
- 本章节分为以下几个部分进行介绍说明：
5.1. 使用系统flash_DTR时需要开启的配置
系统flash_DTR功能需要开启部分配置，具体说明如下。
5.1.1. app_modules.h的配置
用户在需要使用系统flash_DTR功能时，需要开启CONFIG_FLASH_DTR_EN宏，并且全编译。
图1 flash_dtr功能开关

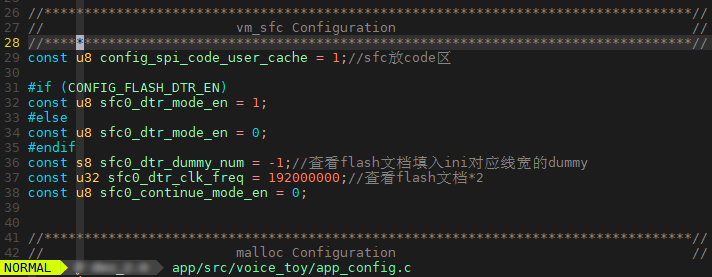

5.1.2. app_config.c的配置
app_config.c有flash_DTR功能相关配置，具体可参考注释。
图2 flash_dtr相关
5.1.3. isd_config_ini.c配置
使用系统flash DTR功能时，需要在isd_config_ini.c添加以下语句。
图3 isd_config_ini.c相关配置
5.2. 使用系统flash_DTR需要烧写的flash参数
除了开启SDK的配置以外，还需要烧写flash配置参数。以下按照用户使用的芯片是否为A0的芯片进行讲解
5.2.1. AO芯片如何获取DTR相关参数
用户在使用A0芯片时需要外挂一颗支持DTR的系统flash才能使用该功能，用户可查询flash手册的DTR关键字查找时序图，
注：该章节使用的工具和flash硬件写保护工具为同一个工具，此处不再过多介绍，如果不熟悉该工具，请查看flash硬件写保护章节A0芯片如何添加写保护参数说明

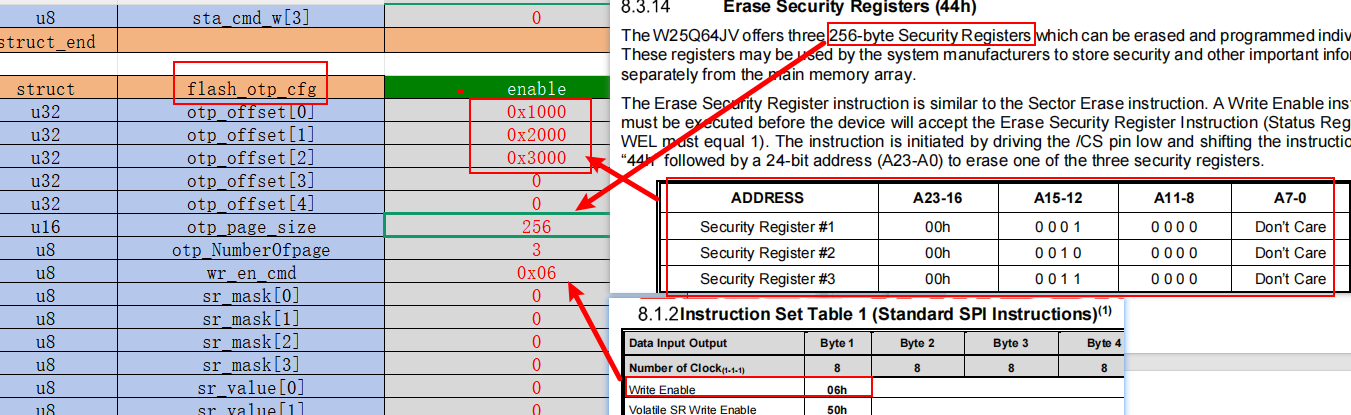

5.2.1.1. flash_otp_cfg配置
查询flash datasheet的instruction_set_table1和erase security registers，将写使能指令和flash支持的页大小和offset信息写入flash_otp_cfg结构体
flash_otp_cfg配置
5.2.1.2. flash_dtr_cfg

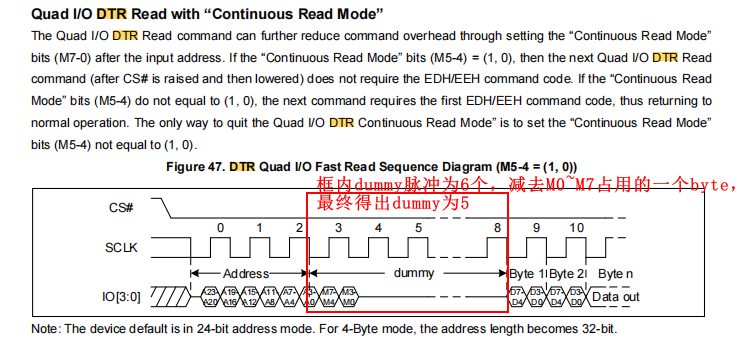

图4 如何获取flash_datasheet中DTR的参数

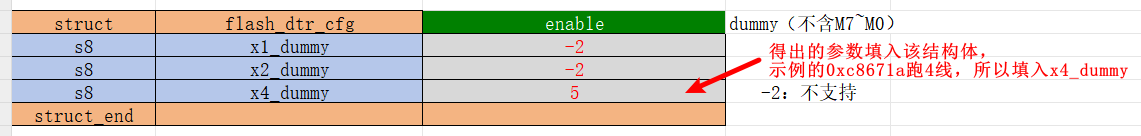

图5 将获取到的DTR的参数填入表格
5.2.2. 内封flash芯片如何获取DTR相关参数
用户在使用内封flash芯片时，首先要和开发人员确认内封片是否支持DTR功能，然后可以从下载目录或者我司链接获取DTR参数
AD24N_V1.1.0版本开始可以从下载目录获取到内封flash参数

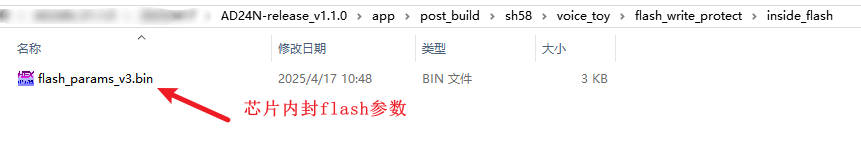

下载目录中的芯片内封flash参数
芯片内封flash参数获取链接 https://doc.zh-jieli.com/Tools/zh-cn/dev_tools/toolchains/otp_cfg.html
从链接获取到的获取到的flash参数一般为flash_param_xxxxxxxx_v3.bin文件
5.3. DTR参数下载到flash的步骤说明
参考说明”写保护参数下载到flash的步骤说明”
5.4. 如何检查flash_DTR功能已经开启成功
SDK的配置打开以及flash参数下载到flash后，开机可以对比打印信息的SFC时钟和app_config.c的配置是否一致，一致则DTR功能使用成功
