1. 低功耗休眠

AD14N / AD15N / AC104N / AD17N / AD24N 支持多种低功耗模式，同时支持多种唤醒方式。具体每颗芯片对低功耗的支持情况如下：

玩具系列芯片对低功耗模式支持情况
芯片	powerdown	softoff	poweroff
AD14N/AC104N	√	√	×
AD15N	√	√	×
AD17N	√	√	×
AD18N	√	√	×
AD24N	√	√	√

各种低功耗模式的区别如下：

模式	区别
Softoff	Softoff唤醒后芯片需要从MASKROM开始重新跑流程；
Powerdown	Powerdown唤醒后芯片会原地唤醒开始跑。
Poweroff	Poweroff休眠时，CPU和寄存器都会掉电，但ram会保持。唤醒从MASKROM跳转到出poweroff的函数

功耗水平：

模式 / CPU	AD14N / AC104N	AD15N	AD17N	AD18N	AD24N
Softoff	1.7uA+	1.7uA+	1.4uA+	3.3uA+	2uA+
Powerdown	27uA+	27uA+	23uA+	33uA+	50uA+
Poweroff	/	/	/	/	约20uA+
支持最多唤醒口	8个	12个	8个	8个	8个

启动速度：

• 注1：启动速度测试方法为上电/触发唤醒到运行main.c第一行的时间。

• 注2：软关机快速启动不会运行uboot流程，可以加快启动时间，但无法进行uboot升级操作。

• 注3：冷启动（快速启动）需要使用烧写器烧快速启动功能才能使用，烧写后会无法使用强制下载工具升级，请谨慎使用。

启动方式	AD14N / AC104N	AD15N	AD17N	AD18N	AD24N
冷启动（首次上电）	40ms	36ms	31ms	39ms	37ms
冷启动（快速启动）	/	/	/	/	16ms
软关机唤醒（正常启动）	35ms	32ms	23ms	32ms	26ms
软关机唤醒（快速启动）	无快速启动	20ms	9ms	15ms	5ms

快速启动对flash的要求：

• 1.flash启动时间小于1ms。

• 2.flash不需要发soft reset，就可以启动。

Soft off及Power down有以下相关函数：

void sys_softoff(void)
void sys_power_down(u32 usec);

唤醒相关函数：

int power_wakeup_reason(void);
u8 is_wakeup_source(enum WAKEUP_REASON index)

---

1.1. 关机与唤醒相关参数配置

1.1.1. A0芯片flash使用VDDIO供电配置

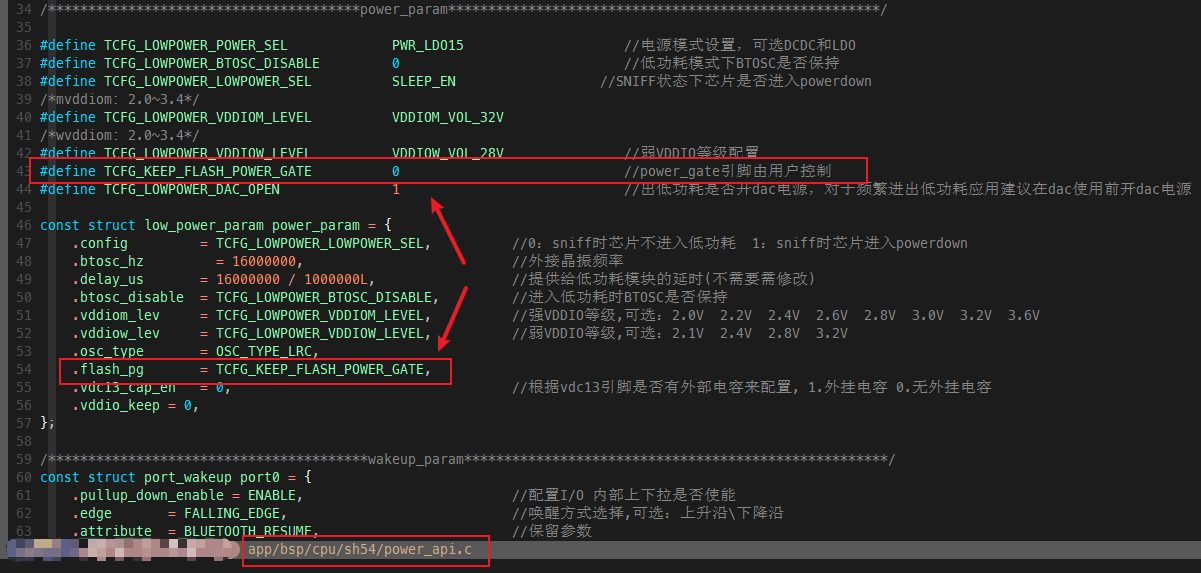

• 在使用A0封装的芯片，即存放代码的系统flash由VDDIO供电时，需要将该宏置1，否则可能会出现休眠功耗大的问题；

芯片	A0芯片使用VDDIO给系统flash供电配置宏
AD14N / AC104N	TCFG_KEEP_FLASH_POWER_GATE
AD15N	TCFG_KEEP_FLASH_POWER_GATE
AD17N	FLASH_POWER_GATE_VDDIO
AD18N	FLASH_POWER_GATE_VDDIO
AD24N	PCONTROL_FLASH_PG_VDDIO

A0芯片flash使用VDDIO供电配置

1.1.2. VDDIO电压档位配置

• 芯片的VDDIO电压会随着系统状态的变化而不同；正常运行时使用强VDDIO档位（MVDDIO），Powerdown/Softoff时使用弱VDDIO档位（WVDDIO）；

• 修改power_param结构体中的vddiom_lev成员，可以配置芯片的强VDDIO电压；

• 修改power_param结构体中的vddiow_lev成员，可以配置芯片的弱VDDIO电压；

• power_param的vddio_keep参数置为1时，进入powerdown前后的VDDIO电压不会发生变化，仅AD14N / AD15N / AC104N有效；

• AD17N默认保持VDDIO电压档位；

芯片	默认强VDDIO档位	默认弱VDDIO档位
AD14N / AC104N	3.2v	2.8v
AD15N	3.2v	2.8v
AD17N	3.2v	3.2v
AD18N	3.2v	3.2v
AD24N	3.0v	2.8v

VDDIO电压档位配置示意图

---

1.2. 低功耗休眠相关函数

1.2.1. 函数void sys_softoff()

此函数实现使系统进入软关机，唤醒后系统复位重新运行；

内有gpio_config_soft_poweroff()函数，该函数为进入softoff前关闭相关影响功耗的功能，如audio；

1.2.2. 函数void sys_power_down(u32 usec)

此函数实现进入系统Powerdown或者Poweroff，可通过定时唤醒或IO触发唤醒，其中参数：

1、usec：唤醒时间（微秒）；
    ①. -2：静态睡眠，需要等待按键唤醒；
    ②. 非-2:睡眠时间，单位us，如1000000即1s后唤醒，睡眠时间不可超过看门狗唤醒时间的一半

..note ::

用户若使用到audio部分或已初始化audio部分，进入powerdown前需要关闭audio，避免功耗过高。 具体操作可参考sys_idle_deal()函数。

注:调用该函数时进入powerdown还是poweroff，取决于TCFG_LOWPOWER_LOWPOWER_SEL。该宏等于SLEEP_EN时，休眠会进入powerdown；等于DEEP_SLEEP_EN时休眠会进入poweroff。

1.2.3. 函数void board_set_soft_poweroff(void)

此函数实现在进入软关机之前将IO口设置成高阻，若需要保留原来状态可修改该函数。

设置对应引脚之后，需要在close_gpio()函数中，将对应的I/O不设置为高阻态；

图2 close_gpio函数

备注

用户若使用到audio部分或已初始化audio部分，进入powerdown前需要关闭audio，避免功耗过高。

具体操作可参考gpio_config_soft_poweroff()函数。（该函数为进入softoff的回调函数）
