4.4. FLASH 参数配置说明

适用场景：sdk需要开启写保护功能，DTR功能，多算法授权功能。
需要增加OTP_CFG配置，即增加VOTP区，下载flash_params.bin 或 flash_params_v3.bin， 请按照以下说明更新SDK。

4.4.1. 支持OTP_CFG工具的最低版本

SDK需要支持OTP_CFG配置，相关工具需要更新到以下版本(或之后版本)。

工具

最低版本

说明

isd_download.exe

4.2.54

如何更新,请点击此处查看

一拖二烧录器

2.27.7

如何更新,请点击此处查看

一拖八烧录器

3.1.22

如何更新,请点击此处查看

4.4.2. VOTP，OTP 区域说明

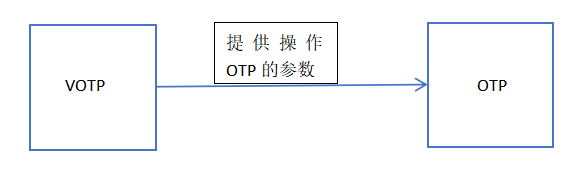

VOTP：属于flash空间的某个区域，存储写保护参数，DTR参数和操作OTP的参数：cmd, addr，size等，支持烧写器和强制升级工具烧写
OTP： 跟flash空间分开，存储多算法授权数据，只支持烧写器烧写，lock otp 功能暂不支持
在sdk里调用 syscfg_read_otp 或 sys_cfg_read_otp 函数，会先找到VOTP存储的cmd, addr ,size参数，再用这些参数来访问OTP存储的多算法授权数据

4.4.3. SDK修改点

4.4.3.1. isd_config.ini文件

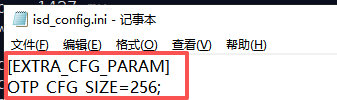

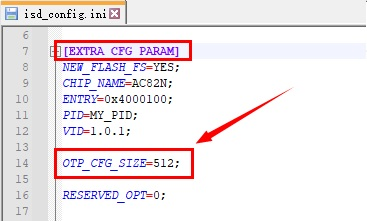

  • 在isd_config.ini的EXTRA_CFG_PARAM配置段中增加OTP_CFG_SIZE配置

    Note

    [EXTRA_CFG_PARAM]
    OTP_CFG_SIZE=256

    如下图:

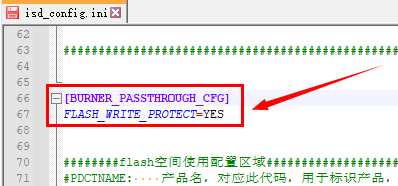

  • 如需同时启用FLASH写保护功能，需要在isd_config.ini中增加以下配置

    Note

    [BURNER_PASSTHROUGH_CFG]
    FLASH_WRITE_PROTECT=YES

    如下图:

    启用FLASH写保护功能，使用支持写保护功能的烧录器烧录时，会将芯片FLASH对应的写保护参数烧录到OTP_CFG区域中

  • 如果是使用flash_params_v3.bin 参数，还需要在isd_config.ini中增加以下配置

  • 需要根据flash spec来确认是否支持DTR和WPS功能

    Note

    [EXTRA_CFG_PARAM] NORFLASH_DTR_EN = 0;#给0是不使能DTR，给1是使能
    NORFLASH_WPS_EN = 0;#给0是不使能WPS，给1是使能

4.4.3.2. download.bat文件

Important

启用OTP_CFG(VOTP)后，jl_isd.bin文件格式将升级为新格式。
fw_add.exe/ufw_maker.exe是无法识别的。
如果download.bat是通过fw_add.exe/ufw_maker.exe生成最终的FW/UFW文件，
那么需要删除download.bat中的fw_add.exe/ufw_maker.exe相关语句。

删除fw_add.exe/ufw_maker.exe相关语句后，
在isd_download.exe后增加-output-fw和-output-ufw参数，生成最终的FW/UFW文件。
如下图：

4.4.3.3. 开启使用写保护功能，DTR功能，多算法授权功能

如果需要在开发调试阶段使用开使用写保护功能，DTR功能，多算法授权功能，

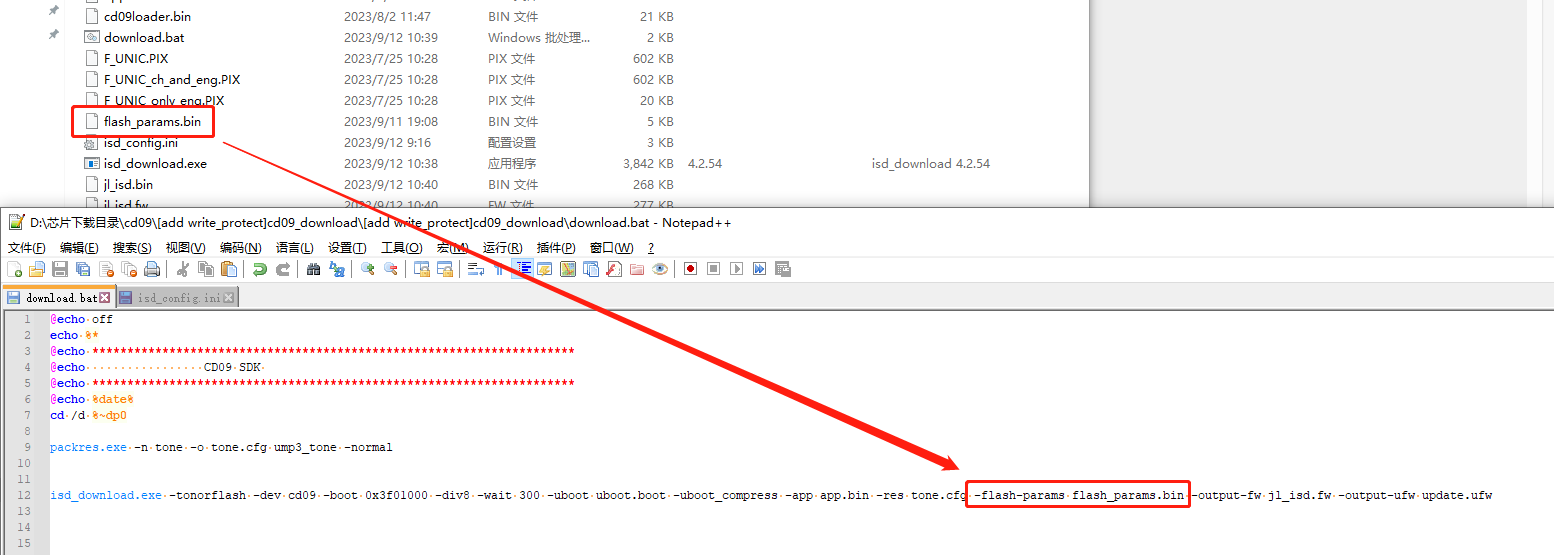

可以通过isd_download.exe参数-flash-params指定FLASH写保护参数配置文件。
如下图:

注：flash_params.bin 适用的芯片：br27、br28 、br29、br50 、br52、 br56、bd47、bd49、bd45、br42、br46、CD09、br60、br62
flash_params_v3.bin 适用的芯片：br35、sh58、sh59、mc03 及后续新的芯片

FLASH VOTP参数更新，支持以下2种方式：

设置FLASH VOTP参数配置文件，连接样机后，
执行download.bat批处理后，则会将开发板/样机中FLASH对应的写保护，DTR，多算法授权的参数下载到VOTP区域，并且有相关打印信息输出，如下图：
