2. 文件系统管理

支持的文件系统列表：

文件系统	详情
sydfs	只读文件系统，用于存放资源文件到norflash；
norfs	循环覆盖文件系统，可读写;针对norflash设计；
simple_fat	简单fat文件系统驱动,占用资源少，不支持搜索和多文件同时打开；支持FAT12/16/32, EXFAT;
fatfs	完整的fat文件系统驱动,占用资源多，支持搜索；支持FAT12/16/32, EXFAT;

各芯片SDK支持的文件系统类型如下：

芯片支持的设备	sydfs	norfs	simple_fat	fatfs
AD14N	√	√	√
AC104N	√	√		√
AD15N	√
AD17N	√
AD18N	√	√		√

SDK中通过vfs来集中管理各类文件系统，涉及的文件目录包括：

• app\bsp\common\fs目录下的所有c文件；

• include_lib\fs目录下的所有h文件；

• errno-base.h文件；

备注

vfs有以下主要函数:

1. void vfs_init(void);

2. u32 vfs_mount(void **ppvfs, void *device, void *type);

3. u32 vfs_openbypath(void *pvfs, void **ppvfile, const char *path);

4. u32 vfs_openbyindex(void *pvfs, void **ppvfile, u32 index);

5. u32 vfs_createfile(void *pvfs, void **ppvfile, u32 *pindex);

6. u32 vfs_read(void *pvfile, void *buf, u32 len);

7. u32 vfs_write(void *pvfile, void *buf, u32 len);

8. u32 vfs_seek(void *pvfile, u32 offset, u32 mode);

9. u32 vfs_file_close(void **ppvfile);

10. u32 vfs_fs_close(void **ppvfs);

11. u32 vfs_file_name(void *pvfile, void *name, u32 len);

12. int vfs_get_attrs(void *pvfile, void *pvfs_attr);

13. int vfs_ioctl(void *pvfile, int cmd, int arg);

备注

其中，fatfs中独有的函数:

1、获取文件读写指针

int vfs_ftell(void *pvfile, void *parm);

2、获取文件大小

int vfs_get_fsize(void *pvfile, void *parm);

3、fat文件系统文件扫描

struct vfscan *vfs_fscan_new(void *pvfs, const char *path, const char *arg, u8 max_deepth, int (*callback)(void), struct vfscan *fsn, struct vfscan_reset_info *info);

4、释放fat文件系统扫描句柄

int vfs_fscan_release(void *pvfs, struct vfscan *fs);

5、实现fat文件系统的文件选取

int vfs_select(void *pvfs, void **ppvfile, struct vfscan *fs, int sel_mode, int arg);

6、实获取at文件系统扫描后的相关文件号

int vfs_get_folderinfo(void **pvfile, struct vfscan *fs, int *start_num, int *end_num);

7、实现fat文件系统创建文件夹

int vfs_mk_dir(void *pvfs, char *folder, u8 mode);

8、获取录音文件的相关信息

int vfs_get_encfolder_info(void *pvfs, char *folder, char *ext, u32 *last_num, u32 *total_num);

9、删除文件

int vfs_file_delete(void *pvfile);

---

2.1. 文件系统介绍

Sdk中默认支持的文件系统有：sydfs、norfs、fatfs（AC104，AD17,AD18）、simple_fatfs（AD14N）；

可以在app\bsp\common\fs目录下查看各文件系统的文件以及支持的接口；

本小节将介绍各个文件系统以及支持的ioctl对应的cmd命令:

2.2. 文件系统使用一般流程

如图，fs运行大致流程如下；

图2.1 fs 运行大致流程

通用的文件系统使用流程

1、文件系统初始化：
    调用函数void fs_init(void)，完成对所有文件系统驱动的初始化；

2、mount挂载：
    调用u32 fs_mount(void **ppvfs, void *device, void *type)，传递指定设备句柄，并完成对具体文件系统的挂载，并获取文件系统的句柄；

3、打开文件：
    调用u32 fs_openbypath(void *pvfs, void **ppvfile, const char *path)或u32 fs_select(void *fsn, void *pfs, int sel_mode, void **ppfile, int arg)打开文件，并获取文件句柄；

4、读取文件数据：
    调用u32 fs_read(void *pvfile, void *buf, u32 len)对文件进行读操作；

5、对文件进行不同的命令操作：
    调用int fs_ioctl(void *pvfile, int cmd, int arg)使用不同的命令进行不同的操作，如获取文件号、获取文件总数、获取文件地址、获取文件名字等；

6、关闭文件：
    调用u32 fs_file_close(void **ppvfile)关闭文件，并释放文件句柄。

7、关闭文件系统：
    调用u32 fs_fs_close(void **ppvfs)关闭文件系统，并释放文件系统句柄。

可以通过调用接口得到的返回值查看是否调用成功，以及失败的原因；失败原因可在include_lib/common/errno-base.h中查看。

---

2.3. 通用文件系统管理函数

通用文件系统管理函数将介绍sydfs、norfs、fatfs通用的接口，各文件系统具体能使用哪些接口请查看上面的几张图片，下一小节将介绍fatfs独有的相关文件系统接口；

2.3.1. 函数void vfs_init(void)

此函数实现对所有文件系统驱动的初始化；在开机第一次调用即可。

---

2.3.2. 函数u32 vfs_mount(void **ppvfs, void *device, void *type)

此函数实现对指定设备挂在指定类型的文件系统，所挂载的系统必须设备自身支持；其中参数:

1. ppvfs：文件系统句柄指针，若句柄指向为NULL，函数会自行申请空间；
2. device：设备句柄；
    ①　需要打开sydfs时，若句柄为空，则会使用内置flash；
    ②　需要打开norfs等其他文件系统时，句柄不能为空；
3. type：文件系统类型的字符串；
    ①　可选择”sydfile”、”norfs”、”fat”或0，若该值为0，则会剔除norfs文件系统，在剩余文件系统里轮询各个挂载，直至挂载成功退出；
    ②　注：norfs文件系统仅为录音到内置FLASH的应用使用！！
4. 返回值：
    ①　成功 0；
    ②　失败 错误请查看errno-base.h。

示例1

在内置flash挂载syd文件系统
void *device = dev_open(__SFC_NANE, 0);//获取内置flash设备句柄
void *pfs = NULL;
u32 err = vfs_mount(&pfs, device, “sydfile”); //内置flash挂载syd文件系统
if (pfs != NULL && err == 0) {
    //内置flash挂载sydfs成功
}

示例2

在外挂flash上挂载norfs文件系统
void *device = dev_open(__EXT_FLASH_NANE, 0);//获取外挂flash设备句柄
void *pfs = NULL;
u32 err = vfs_mount(&pfs, device, “norfs”); //外置flash挂载norfs文件系统
if (pfs != NULL && err == 0) {
    //外置flash挂载norfs成功
}

示例3

在SD卡上挂载fat文件系统
void *device = dev_open(__SD0_NANE, 0);//获取sd卡设备句柄
void *pfs = NULL;
u32 err = vfs_mount(&pfs, device, “fat”); //sd卡挂载fat文件系统
if (pfs != NULL && err == 0) {
    //sd卡挂载fat成功
}

---

2.3.3. 函数u32 vfs_openbypath(void *pvfs, void **ppvfile, const char *path)

此函数实现打开指定路径的文件，norfs文件系统无法使用此功能。其中参数：

1. pvfs：已挂载的文件系统句柄；
2. ppvfile：文件句柄指针，若句柄指向为NULL，函数会自行申请空间；
3. path：路径字符串；
    ①　如果字符串只是包含文件夹名，那么会打开文件夹，打开的文件夹仅可用于校验CRC16；
    ②　如果字符串里面包含了完成的文件名，那么会同时包含文件名！
    ③　如果字符串为空，则返回错误；
4. 返回值：
    ① 成功 0；
    ② 失败 错误请查看errno-base.h。

示例：

在挂载（vfs_mount）成功的前提下，打开dir_song里的so001.f1a歌曲
void *pfile = NULL;
u32 err = vfs_openbypath(pfs, &pfile, “dir_song/so001.f1a”);
if (pfile != NULL && err == 0) {
    //成功打开dir_song文件夹里的so001.f1a文件
}

---

2.3.4. 函数u32 vfs_openbyindex(void *pvfs, void **ppvfile, u32 index)

此函数实现打开指定文件号的文件，其中参数：

1. pvfs：已挂载的文件系统句柄；
2. ppvfile：文件句柄指针，若句柄指向为NULL，函数会自行申请空间；
3. index：文件序号；
4. 返回值：
      ① 成功 0；
      ② 失败 错误请查看errno-base.h。

---

2.3.5. 函数u32 vfs_createfile(void *pvfs, void **ppvfile, u32 *pindex)

此函数实现norfs、fatfs创建一个新的文件，syd_fs无法使用此功能。文件创建和操作结束后，需要调用vfs_file_close()关闭文件，其中参数：

1. pvfs：已挂载的文件系统句柄；
2. ppvfile：文件句柄指针，若句柄指向为NULL，函数会自行申请空间；
3. pindex：文件序号；
    ①　norfs：传入的pindex会被赋值为最新的文件序号；
        注意：norfs文件创建和操作结束后，需要先调用vfs_ioctl()接口传入FS_IOCTL_FILE_SYNC命令更新文件信息后再关闭文件；
    ②　fatfs：传入文件存放位置，如”/test.txt”即在根目录创建test.txt文件；；
        注意：路径有文件夹时文件夹必须存在，否则创建失败。可先调用vfs_mk_dir()创建文件夹；创建文件时支持长文件名，长文件名路径需传入Unicode码进去并开启FOPEN_LONG宏定义和相应的库(详情见demo代码)；
    ③　sydfs：不支持此功能；
4. 返回值：
    ①　 0；
    ②　失败 错误请查看errno-base.h。

示例1：

挂载norfs文件系统成功前提下，创建一个新的文件
void *pfile = NULL;
int index;
u32 err = vfs_createfile(pfs, &pfile, (u32)&index);
if (pfile != NULL && err == 0) {
    //norfs文件系统下文件创建成功，index会被赋值为所创建文件的序号
}

示例2：

挂载fat文件系统成功前提下，创建一个新的文件
void *pfile = NULL;
char *path = “/abcd.txt”;
u32 err = vfs_createfile(pfs, &pfile, (u32)path);
if (pfile != NULL && err == 0) {
    //fat文件系统下文件abcd.txt创建成功
}

---

2.3.6. 函数u32 vfs_read(void *pvfile, void *buf, u32 len)

此函数实现对指定文件的读操作。其中参数：

1. pvfile：已打开的文件句柄；
2. buf：数据buff；
3. len：需要读取的字节长度；
4. 返回值：
    ①　成功 读取的字节数；
    ②　失败 0。

示例：

打开文件成功前提下，读取文件数据
u8 read_buf[32];
u32 read_len = vfs_read(pfile, (void \*)read_buf, 32);
if (read_len != 0) {
    //成功读取pfile中read_len长度的数据到read_buf里
}

---

2.3.7. 函数u32 vfs_write(void *pvfile, void *buf, u32 len)

此函数实现对指定文件的写操作，syd_fs无法使用此功能，其中参数：

1. pvfile：已打开的文件句柄；
2. buf：数据buf；
3. len：需要写入的字节长度；
4. 返回值：
    成功 写入的字节数；
    失败 错误请查看errno-base.h。

示例：

打开文件成功前提下，往文件写入数据
u8 write_buf[32] = {0, 1, 2, 3 ... 31};
u32 write_len = vfs_write(pfile, (void *)write_buf, 32);
if (write_len != 0) {
    //成功将write_buf中write_len长度的数据写入到pfile
}

---

2.3.8. 函数u32 vfs_seek(void *pvfile, u32 offset, u32 mode)

此函数实现改变指定文件中读写指针的偏移，其中参数：

1. pvfile：已打开的文件句柄；
2. offset：偏移量；

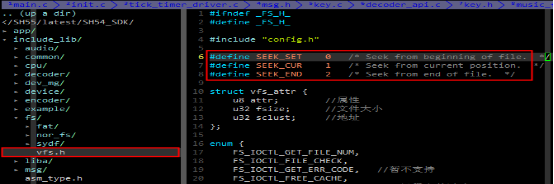

3. mode：seek模式选择。如图4.2，seek模式有3种，分别为：
    ①　SEEK_SET：从文件起始位置开始向后偏移，首先会判断偏移量是否大于文件长度，若小于则使文件读写指针rw_p = offset；
    ②　SEEK_CIR：从文件读写指针位置开始向后偏移，使rw_p = rw_p + offset；
    ③　SEEK_END：从文件末尾位置向前偏移，首先会判断偏移量是否大于文件长度，若小于则使rw_p = 文件长度 - offset；
4. 返回值：0。

下图为seek模式的选择：

---

2.3.9. 函数u32 vfs_file_close(void **ppvfile)

此函数实现关闭文件并释放句柄，其中参数：

1. ppvfile：已打开的文件句柄指针；
2. 返回值：0。

示例：

vfs_file_close(&pfile);
if (pfile == NULL) {
    //成功关闭pfile文件
}

---

2.3.10. 函数u32 vfs_fs_close(void **ppvfs)

此函数实现关闭文件系统并释放相关句柄，nor_fs无法使用此功能，其中参数：

1. ppvfs：已挂载的文件系统句柄指针；
2. 返回值：NULL。

示例：

vfs_fs_close(&pfs);
if (pfs == NULL) {
    //成功关闭pfs文件系统
}

---

2.3.11. 函数u32 vfs_file_name(void *pvfile， void *name, u32 len)

此函数实现获取指定文件句柄的文件名，其中参数：

1. pvfile：已打开的文件句柄；
2. name：存放文件名的buf；
3. len：获取文件名的长度；
4. 返回值：成功 返回获取文件名的长度；

备注

syd文件系统 和 norfs文件系统 都只支持小于等于16字符的文件名。

fat文件系统默认支持的也是小于等于16字符的文件名，v1.9.0版本过后fat文件系统才支持超过16字符的长名功能。

若需要在v.1.9.0版本前fat文件系统使用长名功能，可查看下方链接：

FAQ：FAT文件系统下如何获取函数文件名(短文件名 / 长文件名)

---

2.3.12. 函数int vfs_get_attrs(void *pvfile, void *pvfs_attr)

此函数实现记录文件的属性，包括文件大小和地址，nor_fs无法使用此功能，其中参数： ::

1. pvfile：已打开的文件句柄；

2. pvfs_attr：文件系统属性，需要传入vfs_attr结构体类型的指针；

3. 返回值：0。

示例：

struct vfs_attr file_attr;
vfs_get_attrs(pfile, &file_attr);
//文件地址和大小分别保存在file_attr.sclust和file_attr.fsize中

---

2.3.13. 函数int vfs_ioctl(void *pvfile, int cmd, int arg)

此函数实现对指定文件的相关操作，各文件系统具体的cmd命令请查看《文件系统介绍》小节，其中参数：

1. pvfile：已打开的文件句柄；
2. cmd：命令；
3. arg：参数；
4. 返回值：
    成功 0；
    失败 错误请查看errno-base.h。

cmd：命令主要有7种：

vfs_ioctl cmd命令	命令含义
FS_IOCTL_DIR_FILE_TOTAL	获取文件所在文件系统下的文件数。该命令会将arg的值作为地址，并把文件句柄所在文件系统下的所有文件数赋给arg指向的值；若arg参数为0，返回错误E_PAGE_NULL；
FS_IOCTL_FILE_TOTAL	同上；
FS_IOCTL_FS_TOTAL	获取文件系统下的文件数。该命令会将arg的值作为地址，并将特定情况下传入的文件系统句柄下的所有文件数赋值给arg指向的值；若arg参数为0，返回错误E_PAGE_NULL；
FS_IOCTL_FILE_ATTR	获取文件地址参数。该命令会将arg的值作为地址并指向vfs地址参数，并把文件长度以及地址赋值给vfs地址参数；若arg参数为0或文件句柄为NULL，返回错误E_PAGE_NULL或E_PFILE_NULL；
FS_IOCTL_FILE_SYNC	同步文件。该命令会将录音文件同步并将arg的值作为末尾裁切的字节长度；若arg参数为0则不进行裁切；
FS_IOCTL_FILE_INDEX	通过文件指针获取文件索引号。该命令会将arg的值作为地址，并把文件的索引号赋值给arg指向的值。
FS_IOCTL_FS_INDEX	通过文件系统指针获取文件索引号。该命令会将arg的值作为地址，并把文件的索引号赋值给arg指向的值。
