5. SDK与开发板功能介绍

本章节主要介绍如何将公版SDK功能与开发板的结合使用，旨在方便客户还未熟悉SDK代码时直接参考该文档就可以使用开发板。

注：在按照以下步骤使用开发板之前，用户需要预先安装好杰理工具链2.5.1版本。

本章节分下面三个部分进行介绍：

1. “开发板的模块介绍”；

2. “开发板下载与运行SDK时需要的跳帽和接线”；

3. “公版SDK应用功能与开发板的接线适配”；

---

5.1. 开发板的模块介绍

AD24N使用的硬件环境开发板由底板和顶板两部分组成。

其中底板包含的模块：

模块	模块详情
MIC模块	MIC输入引脚默认为PB01，偏置电压可由MICBIAS（PA13）提供，也可以使用外部偏置，不占用芯片I/O口；
LINEIN模块	LINEIN默认输入引脚PA14，需将对应引脚与AUX_OUT短接；
Audio PA功放模块	单端DAC输出引脚为PB0，开发板的功放PA_IN与PB0短接，mute脚与地合邦即可使用；
Class-D APA模块	APA模块输出引脚为DACN和DACP；
LED模块	该模块的3个LED灯都是高电平点亮；
红外模块	该模块用于接收红外信号，需将IRVDD与VDDIO短接；
按键模块	该模块有4个AD按键以及4个I/O按键，其中AD按键外接10k上拉电阻；
电源模块	供电可通过正极接“VUSB”，负极接“GND”实现，且需要将VBAT和VUSB短接、HPVDD和VBAT短接；
USB模块	该模块可以用来通信USB设备，或给开发板下载程序以及供电；
TF卡模块	该模块支持驱动一线模式的TF卡；
外挂FLASH模块	该模块可挂载一颗存放资源的FLASH；

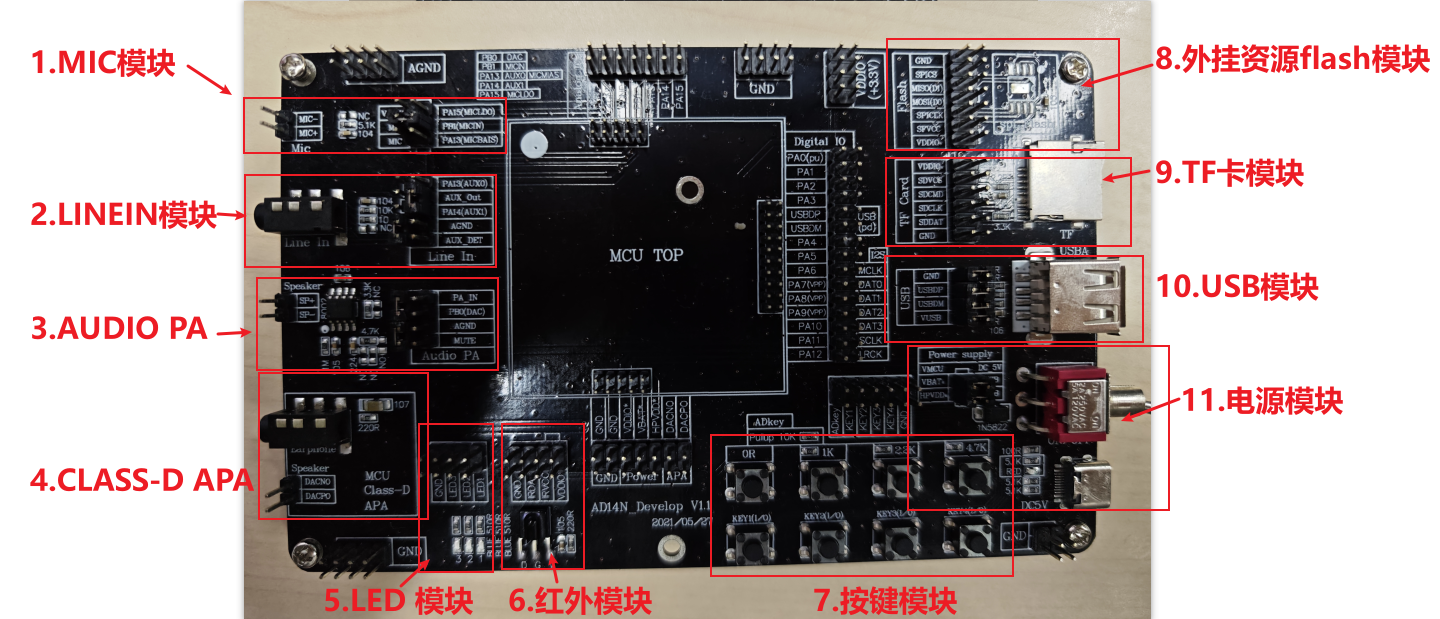

底板包含的模块如下图所示：

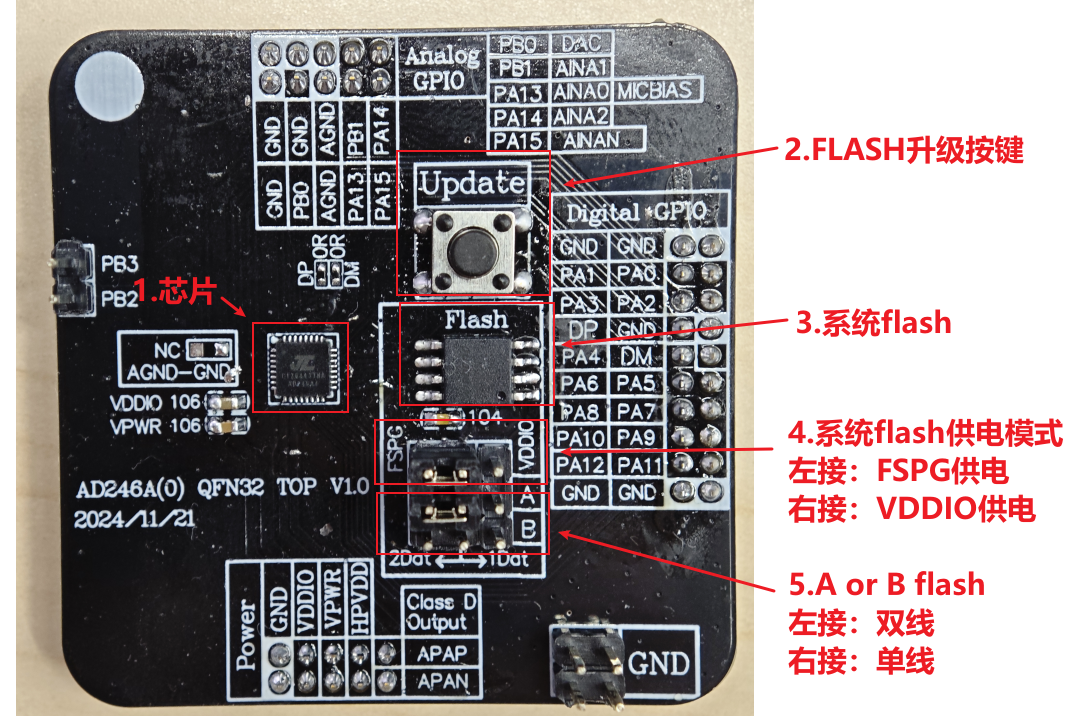

顶板包含的模块如下图所示：

---

5.2. 开发板下载与运行SDK时需要的跳帽和接线

一般用户购买开发板后，需要将开发板的跳帽重新连接才能下载SDK。客户可以先把板上的跳帽全部拔掉，并且按照以下步骤进行接线

首先把开发板上的跳帽全部去掉

AD24N开发板（去掉所有跳帽）

然后使用跳帽接上底板USB模块、电源模块，接上顶板的系统FLASH供电和2线电路（公版SDK的系统flash默认跑2线模式）。将强制下载工具插入USB模块，按下工具的按键即可进入下载模式。

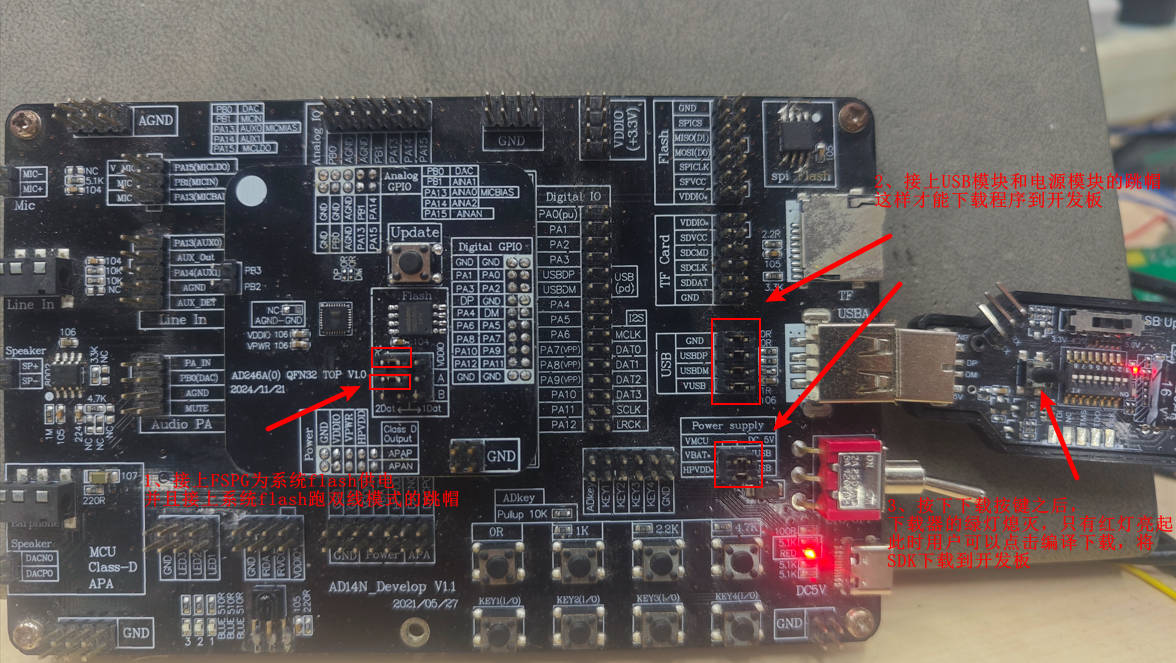

AD24N开发板（接上FLASH与电源的跳帽并进入下载模式）

进入下载模式之后，用户就可以使用codeblock打开SDK工程，点击SDK的编译下载，将SDK下载到开发板。

---

5.3. 公版SDK应用功能与开发板的接线适配

公版SDK上电默认会运行SDK的toy_music mode(音乐模式)应用，该应用模式默认会播放系统flash的音源文件，声音会从APA以及模拟DAC输出；并且该应用占用PA1作为AD按键，实现播放/暂停、上下曲切歌等功能。

因此用户可用针对以上对toy_music应用的描述调整开发板的接线适配SDK。

1. 首先将开发板底板的ADKEY通过杜邦线接到PA1。然后按下OR按键实现播放/暂停，按下1K或2.2K按键实现上下曲切歌。切换歌曲的情况可通过将串口工具接到PA4观察打印信息。

2. 将底板的Audio PA功放模块的PA_IN和PB0(DAC)使用跳帽短接，AGND和功放的MUTE脚短接。

3. 然后将喇叭以差分方式接到底板的SP+和SP-,即可听到有声音通过喇叭播放出来（系统flash的音频文件在解码后通过模拟DAC输出）。

4. 公版SDK也会把音源文件解码后的声音从APA输出，用户可以将喇叭以差分方式接到底板的DACPO和DACPO，或者将耳机插入耳机座子也能听到有声音输出。（系统flash的音频文件在解码后通过APA输出）。

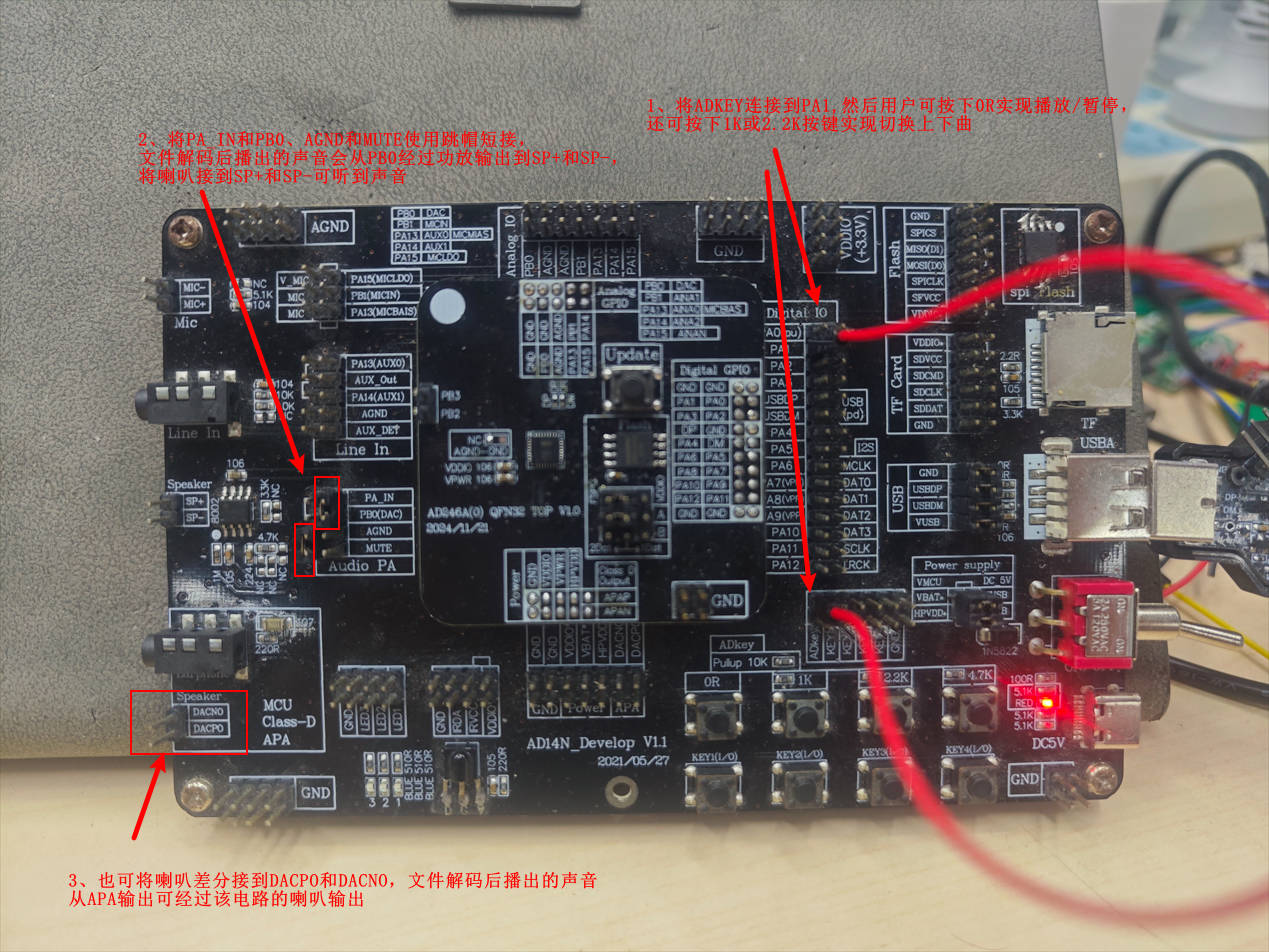

AD24N开发板适配toy_music应用的接线
