1. AUDIO公共
- AW24N AUDIO包含：
内置Class-D功放的APA模块；（单声道）
模拟DAC模块；（单声道）
模拟ADC模块；（单声道）
1.1. audio模块采样率列表
AW24N AUDIO 采样率支持情况
采样率
ADC
DAC
APA
8000
yes
yes
yes
11025
yes
yes
yes
12000
yes
yes
yes
16000
yes
yes
yes
22050
yes
yes
yes
24000
yes
yes
yes
32000
yes
yes
yes
44100
yes
yes
yes
48000
yes
yes
yes
64000
null
yes
yes
88200
null
yes
yes
96000
null
yes
yes
表1 AD24N audio 采样率支持情况
1.2. audio工作模式列表
本小节主要介绍AUDIO 几种模式的工作场景。
1.2.1. AUDIO DAC / APA 工作模式
AD24N AUDIO 工作模式
DAC
单声道单端DAC
APA
单声道差分APA
表2 AD24N AUDIO DAC 工作模式
1.2.2. AUDIO ADC 工作模式
AD24N AUDIO ADC 工作模式
ADC MIC(模拟麦)
供电方式支持MICBIAS供电（使用内部偏置电阻）、MICLDO供电（使用外部偏置电阻）以及外部供电+外部偏置电阻； 输入方式支持单端和差分输入；
LINEIN
支持单端、差分linein输入
APA_MIC
仅支持APAP&APAN组合做差分输入，APA引脚外接喇叭作为MIC输入，此时声音只能从模拟DAC输出
DIGITAL_MIC(数字麦)
支持单声道数字麦
表3 AD24N AUDIO ADC 工作模式
注1：APA_MIC模式使用时只能以APAP为P端、APAN为N端作差分输入，且使用时APA输出功能需要关闭，此时如果需要播出的声音只能从模拟DAC输出。
注2：APA_MIC模式使用时，APAP和APAN外接喇叭，且喇叭当MIC用时一般灵敏度比较低，因此需要ADC的MIC_PGA增益使用。
1.3. Audio 公共配置
- u32 const config_adda_low_voltage_mode：音频模块电压模式；0为高压模式，1为低压模式
音频系统（模拟DAC/ADC）在vddio < 2.7v时会导致性能下降，此时开启低压模式使能可以优化音频性能；
高压模式：供电给VPWR的电压要在2.7V~5.4V之间
低压模式：VPWR和IOVDD短接，且供电在1.8V~3.6v之间
软件默认使用高压模式；
用户根据产品的使用电压范围，决定是否开启该配置；
VPWR供电电压
VPWR和IOVDD是否短接
config_adda_low_voltage_mode
2.7V~5.4V之间
否
配置为0
1.8V~3.6v之间
是
配置为1
表4 AD24N 音频模块电压模式配置、VPWR供电电压以及VPWR相关电路之间的关系
audio.c文件中，audio各个模块依赖的const常量，使用AUDIO模块时，需要把其依赖的常量置1
AD24N AUDIO & APA 工作依赖常量
Audio DAC
Audio ADC
Audio APA
au_const_apa_en
×
×
√
au_const_dac_digital_en
√
×
√
au_const_dac_analog_en
√
×
×
au_const_adda_common_en
√
√
×
表5 AD24N AUDIO模块工作与const常量依赖关系
1.4. VCM(Audio_VBG) trim相关说明
AD24N的 AUDIO_ADC与AUDIO_DAC （仅包含模拟DAC，不包含APA） 在使用 高压模式 时，第一次上电需要 根据IOVDD电压来校准VCM(AUDIO_VBG)电压 。
校准过程需要依赖vm和SARADC模块 ，校准后的档位值会存到全局变量使用并且写入vm，以便下次开机直接从vm读取校准后的档位值来使用，节省开机时间。
AUDIO模块
是否需要VCM(Audio_VBG)TRIM
AUDIO_ADC
√
AUDIO_DAC
√
AUDIO_APA
×
表6 AD24N AUDIO模块与VCM(Audio_VBG)TRIM的关系
VCM TRIM已在公版SDK流程中加入。

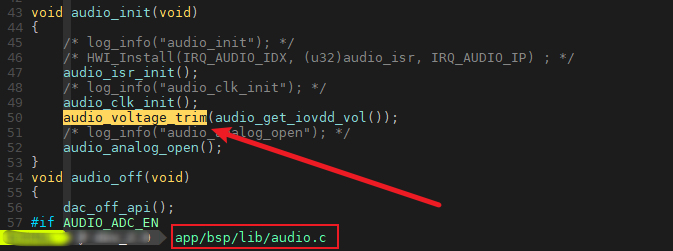

VCM_TRIM函数

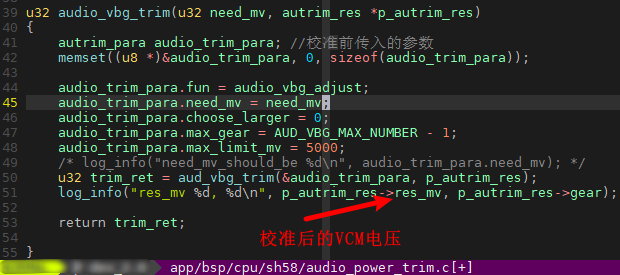

校准后的VCM电压结果
vcm电压校准结果
注1：校准后的VCM电压需要满足一个关系，即 VCM*2 + 0.3V <= IOVDD。如果校准结果不符合该关系，请联系开发人员
注2：由于校准后的结果会存在vm用于后续节省开机时间，所以校准后如果需要调节IOVDD，则需要擦除EEPROM区重新校准VCM
