6. 系统flash写保护(flash_write_protect_v3)

本说明适用于AD23N开源SDK,主要介绍如何将系统flash的代码与资源区域设置为写保护状态,包括以下几点:
  • 系统flash写保护功能说明;

  • 开发者在使用AD23N SDK开启写保护时需要的修改;

  • 对于内封flash的芯片,如何获取对应flash型号的写保护参数;

  • 对于A0芯片,介绍用户如何根据flash手册添加写保护参数;

  • 介绍程序中如何打开与关闭内置flash写保护,介绍写保护相关接口;

注:该章节讲解的系统flash写保护与AD14/15/16/17/18、AC104以及AW30N不通用,如果要了解上述芯片的系统flash写保护相关信息,请参考对应芯片的SDK文档。

支持flash_write_protect_v3的SDK版本

芯片

支持的SDK版本

AD24N

AD24N-release_v1.0.0 以及之后的SDK

AD23N

AD23N-release_v1.0.0 以及之后的SDK

本章节分为以下几个部分进行介绍说明:

6.1. 系统flash写保护的功能说明与须知

SDK的系统flash写保护为硬件写保护:
硬件写保护,则是需要用户将写保护参数烧写到系统flash,然后通过SDK从系统flash读取写保护参数,然后将写保护参数配置给系统flash寄存器实现的硬件写保护。
硬件写保护的保护范围:
硬件写保护的保护范围用户配置的保护范围以及用户填入的写保护参数 有关,SDK流程上会选择 实际保护范围<=用户配置保护范围 的范围进行保护,如果用户输入了多组写保护参数,SDK会 选择最接近并且小于用户配置保护范围的写保护参数 进行使用。例如,用户配置的保护范围为0~1028KB,用户填入的写保护参数组中最接近固件大小的保护范围是0~1024KB,则硬件写保护的范围是0~1024KB。
系统flash硬件写保护的一些特殊机制:
部分flash支持BP保护(保护范围不一定从0地址开始,且保护范围需要参考flash_datasheet)和WPS保护(保护的最小单位为块,保护范围比较灵活)两种机制
如果写保护参数中同时存在BP保护和WPS保护两种机制的参数,则SDK优先选择WPS保护机制的参数进行使用

6.2. 使用系统flash写保护时需要开启的配置

系统flash的硬件写保护的功能需要开启部分配置,具体说明如下。

6.2.1. isd_config_ini.c配置

使用系统flash写保护功能时,需要在isd_config_ini.c添加以下语句。

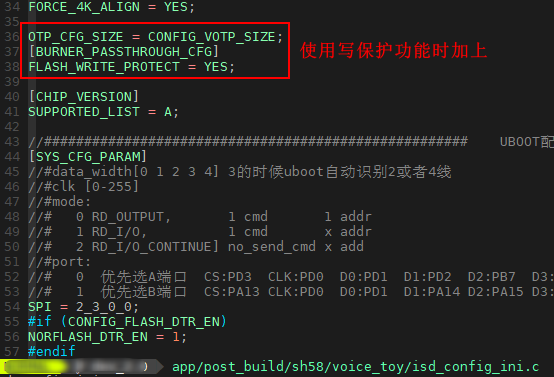

"图2 isd_config_ini.c写保护相关配置“

isd_config_ini.c写保护相关配置


6.3. A0芯片如何添加写保护参数

6.3.1. flash写保护工具说明

SDK的下载目录(路径:app\post_build\sh5x\工程路径(如mbox_flash)\)中存放有“flash_write_protect”文件夹,文件夹中包含以下文件:
  • 0x—–_v3.xlsx:该文件以文本形式记录与文件名一致的flash的写保护参数。例如文件名为0xEF4017_v3.xlsx的文件,存储的则是flash_id为0xEF4017的flash写保护参数

  • flash_list_to_bin_v3.bat:该脚本实现将上述xlsx表格文件转成小机可识别的bin文件

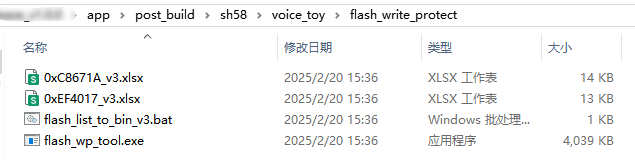

"图2.1 flash写保护工具“

图2.1 flash写保护工具

用户将写保护参数填入到xlsx文件之后,点击flash_list_to_bin_v3.bat可生成flash_param_v3.bin文件,用于烧写到flash中给SDK读取使用。

6.3.2. 如何添加flash写保护参数(本文以华邦W25Q64为例,flash_id为0xEF4017)

如下对于A0的芯片,用户可自行根据需要使用的flash的datasheet,在0x—–_v3.xlsx文件中添加写保护参数以及相关指令,下文以华邦W25Q64 FLASH(flash_id为0xEF4017_v3)为例,介绍根据手册添加参数。我司配置flash写保护范围从0地址开始,向后覆盖。

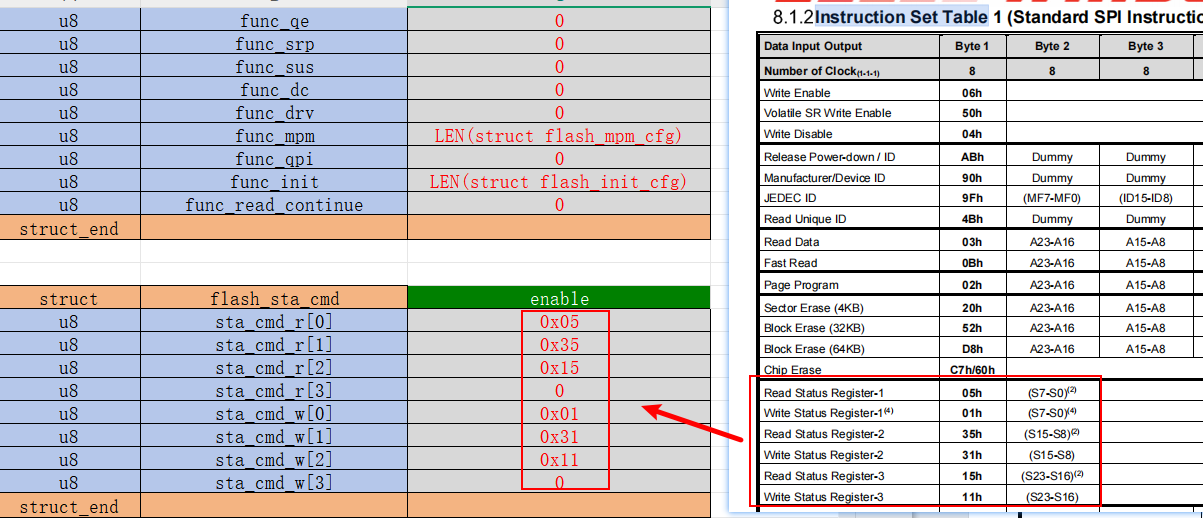

6.3.2.1. flash状态寄存器读写指令集(flash_sta_cmd)

查询flash datasheet的instruction_set_table1,将状态寄存器的读写指令填入表格的flash_sta_cmd结构体

"flash状态寄存器读写指令集“

flash状态寄存器读写指令集

6.3.2.2. flash_otp_cfg配置

查询flash datasheet的instruction_set_table1和erase security registers,将写使能指令和flash支持的页大小和offset信息写入flash_otp_cfg结构体

"flash_otp_cfg配置“

flash_otp_cfg配置

6.3.2.3. flash_wp_cfg与wp_table配置(BP保护使用的配置)

该部分配置为SDK使用BP保护方式配置保护范围。用户可查询flash datasheet的instruction_set_table1和Status Register Memory Protection,将对应的写保护的寄存器配置填入表格的flash_wp_cfg结构体和wp_table,该部分分为两小节讲解。

"flash_wp_cfg&wp_table配置“

flash_wp_cfg&wp_table配置

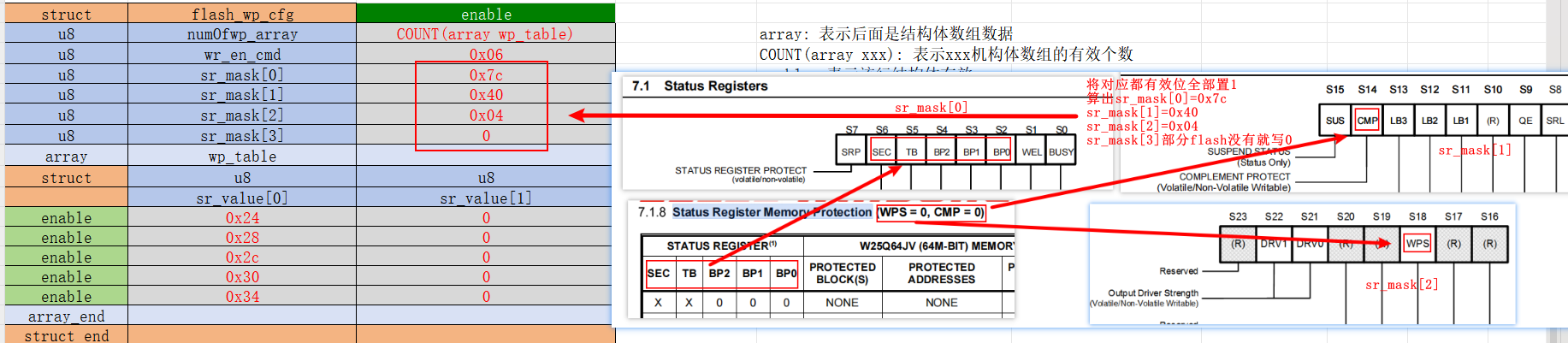

6.3.2.3.1. flash_wp_cfg配置

用户可查询flash datasheet的instruction_set_table1和Status Register Memory Protection得知BP保护中所使用到的flash状态寄存器有效位,然后将有效位写1映射的对应的状态寄存器的出所有状态寄存器的有效位,如下图

"flash_wp_cfg配置“

flash_wp_cfg配置

6.3.2.3.2. wp_table配置

用户可查询Status Register Memory Protection来选择自己需要的写保护范围写到表格中。例如加入256KB写保护范围的参数时,可按照以下步骤

"wp_table配置“

wp_table配置

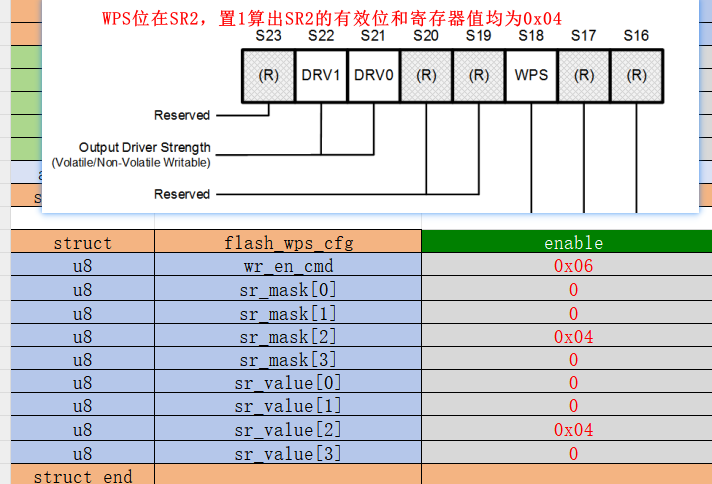

6.3.2.4. flash_wps_cfg(WPS保护使用的配置)

用户可查询Status Register中WPS位对应的寄存器,算出其有效位和寄存器值即可,可参考下图

"flash_wps_cfg配置“

flash_wps_cfg配置


6.4. 内封flash芯片如何获取写保护参数

用户在使用内封flash芯片时,可以从下载目录或者我司链接获取写保护参数

可以从下载目录获取到内封flash的写保护参数

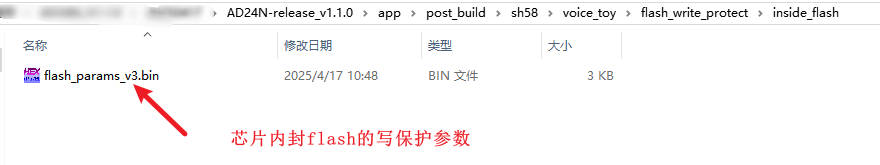

"下载目录中的芯片内封flash写保护参数“

下载目录中的芯片内封flash写保护参数

芯片内封flash写保护参数获取链接 https://doc.zh-jieli.com/Tools/zh-cn/dev_tools/toolchains/otp_cfg.html

从链接获取到的写保护参数一般为flash_param_xxxxxxxx_v3.bin文件


6.5. 写保护参数下载到flash的步骤说明

将获取到的写保护参数文件(flash_param_v3.bin)拷贝到下载目录,在download_bat.c输入以下命令,点击编译下载即可以下载写保护参数到flash。

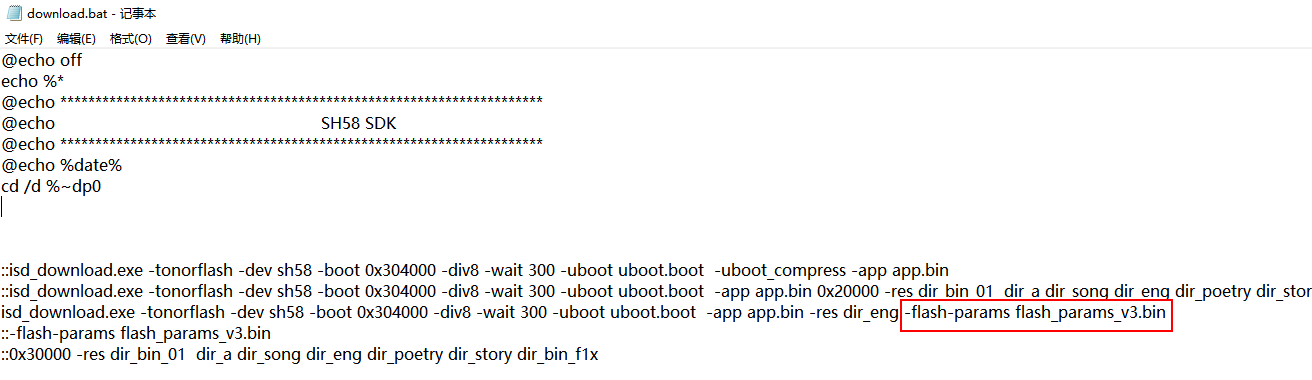

"图3 flash参数下载命令“

图3 flash参数下载命令


6.6. 系统flash写保护相关函数说明

6.6.1. 函数int tzflash_set_write_protect(u8 lock, u32 saddr, u32 eaddr)

该函数为系统flash硬件写保护功能入口,该函数在调用后会读取烧到flash的写保护参数并且配置到flash的寄存器,其中参数::

1. lock:1、写保护 0、解保护;
2. saddr:保护起始地址,wps保护有效;
3. eaddr:保护末地址;
4. 返回值:
    失败 <0;
    成功 实际保护地址。

6.6.2. 函数int tzflash_get_write_protect_mode()

该函数用于去获取当前写保护模式::

返回值:
    0:无保护
    1:wps保护
    2:bp保护

6.6.3. 函数int tzflash_cfg_wps_area(struct flash_wps_area_cfg *wps_area, u32 area_group_size)

该函数用于设置wps保护区域。其中参数::

1. wps_area:wps保护区域结构体指针。包含保护起始地址、末尾地址和保护标志位。
2. area_group_size:参数组数。如果一款flash写了4个保护区域的参数,就传4。

6.6.4. 函数enum tzflash_wps_status_mode tzflash_get_wps_status()

该函数用于去获取wps状态
