4. 软件浮点EQ(pcm_eq_float)

AD23N支持软件浮点EQ，支持的段数仅受CPU算力和可申请到的RAM资源限制，段数越多，运算量越大。

本章简要介绍软件浮点EQ音效（pcm_eq_float）及在最后小节简要说明新版本EQ使用流程。

4.1. 浮点EQ配置

一个浮点EQ音效由EQ系数表和总增益组成，其中：
1、EQ系数表默认使用10段EQ参数，每一段可以单独配置滤波器（LOW_PASS、HIGH_PASS、BAND_PASS等）、中心频点（20~20kHz）、增益（-18~18dB）以及Q值（0.3~30.0）；

2、总增益默认配置范围为-90~20dB，影响每一段EQ系数。
所有EQ模式统一由eq_param_tab[]数组管理，不同EQ参数之间可以任意切换。

注：如果用户的EQ参数段数有出现改动，除了修改参数以外，还需要修改头文件pcm_eq_float.h的EQ_SECTION_MAX的宏，宏配置的段数需要和实际EQ参数的段数一致。

4.1.1. EQ参数管理

目前所有EQ参数统一由eq_param_tab[]数组管理，不同EQ参数之间可以任意切换。

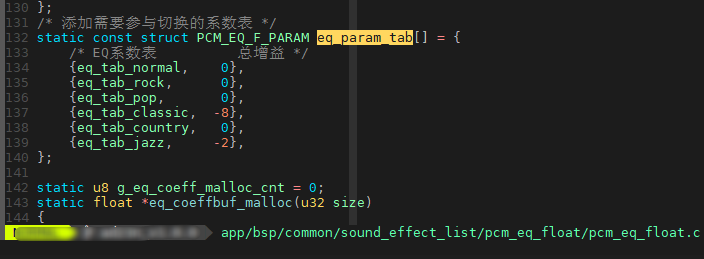

图3 EQ参数由eq_param_tab[]数组管理

4.2. 浮点EQ相关接口

4.2.1. 函数 void link_pcm_eq_sound(void p_sound_out, void *p_dac_cbuf, void **pp_effect, u32 sr, u32 channel)

此函数实现EQ模块的初始化。此函数主要实现移频啸叫抑制算法的启动，将抑制器链接到音频链路中：
1、p_sound_out：当前算法前级的音频通道句柄；
2、p_dac_cbuf：输出到DAC的OBUF；
3、pp_effect：存放当前音效算法的控制句柄指针的指针；
4、sr：当前输入音频的采样率；
5、channel：声道数；
6、返回值：启动之后最新的音频通道句柄；

4.2.2. 函数 void eq_release(void **ppeffect)

该函数用于释放音效申请的资源。适用于带有MMU的芯片（如AD23N）

1、ppeffect：存放当前音效算法控制句柄指针的指针，即link时传入的指针；

4.2.3. 函数 void update_pcm_eq_float_param(void *peffect)

此函数实现切换下一个EQ参数，可在EQ运行中调用，其中参数：
1、peffect：存放当前音效算法的控制句柄指针；
仅支持切换段数相同的EQ参数，不同段数的EQ参数对ram消耗不一致
