1. AUDIO公共

AD23N AUDIO包含：

  • 内置Class-D功放的APA模块；（单声道）

  • 模拟DAC模块；（单声道）

  • 模拟ADC模块；（单声道）

1.1. audio模块采样率列表

AW23N AUDIO 采样率支持情况

采样率

ADC

DAC

APA

8000

yes

yes

yes

11025

yes

yes

yes

12000

yes

yes

yes

16000

yes

yes

yes

22050

yes

yes

yes

24000

yes

yes

yes

32000

yes

yes

yes

44100

yes

yes

yes

48000

yes

yes

yes

64000

yes

yes

yes

88200

yes

yes

yes

96000

yes

yes

yes

表1 AD23N audio 采样率支持情况

1.2. audio工作模式列表

本小节主要介绍AUDIO 几种模式的工作场景。

1.2.1. AUDIO DAC / APA 工作模式

AD23N AUDIO 工作模式

DAC

单声道单端DAC

APA

单声道差分APA

表2 AD23N AUDIO DAC 工作模式

1.2.2. AUDIO ADC 工作模式

AD23N AUDIO ADC 工作模式

ADC MIC(模拟麦)

供电方式支持MICBIAS供电（使用内部偏置电阻）、MICLDO供电（使用外部偏置电阻）以及外部供电+外部偏置电阻； 输入方式支持单端和差分输入；

LINEIN

支持单端、差分linein输入

APA_MIC

仅支持APAP&APAN组合做差分输入，APA引脚外接喇叭作为MIC输入，此时声音只能从模拟DAC输出

DIGITAL_MIC(数字麦)

支持单声道数字麦

表3 AD23N AUDIO ADC 工作模式

注1：APA_MIC模式使用时只能以APAP为P端、APAN为N端作差分输入，且使用时APA输出功能需要关闭，此时如果需要播出的声音只能从模拟DAC输出。

注2：APA_MIC模式使用时，APAP和APAN外接喇叭，且喇叭当MIC用时一般灵敏度比较低，因此需要配合AUDIO_ADC的MIC_PGA增益使用。

1.3. Audio 公共配置

  1. u32 const config_adda_low_voltage_mode：音频模块电压模式；0为高压模式，1为低压模式

    • 音频系统（模拟DAC/ADC）在vddio < 2.7v时会导致性能下降，此时开启低压模式使能可以优化音频性能；

    • 高压模式：供电给VPWR的电压要在2.7V~4.5V之间

    • 低压模式：VPWR和IOVDD短接，且供电在1.8V~3.6v之间

    • 软件默认使用高压模式；

    • 用户根据产品的使用电压范围，决定是否开启该配置；

VPWR供电电压

VPWR和IOVDD是否短接

config_adda_low_voltage_mode

2.7V~4.5V之间

否

配置为0

1.8V~3.6v之间

是

配置为1

表4 AD23N 音频模块电压模式配置、VPWR供电电压以及VPWR相关电路之间的关系

  1. audio.c文件中，audio各个模块依赖的const常量，使用AUDIO模块时，需要把其依赖的常量置1

AD24N AUDIO & APA 工作依赖常量

Audio DAC

Audio ADC

Audio APA

au_const_apa_en

×

×

√

au_const_dpa_digital_en

√

×

√

au_const_dac_analog_en

√

×

×

au_const_adda_common_en

√

√

×

表5 AD23N AUDIO模块工作与const常量依赖关系

1.4. VCM_TRIM相关说明

AD23N的 AUDIO_ADC与AUDIO_DAC （仅包含模拟DAC，不包含APA） 在使用时，第一次上电在audio_init函数会 使用SARADC校准音频的VCM电压，并且将校准后的值写入VM，以便下次开机直接使用，因此在使用AUDIO_ADC以及模拟DAC时，会依赖SARADC和VM功能；

如果用户发现芯片有幅度问题或者底噪问题，可以对照芯片性能指标数据以及在app_config.c开启AUDIO部分的打印来排查trim是否正常，在排查trim问题之前，需要把audio_voltage_trim函数的拦截代码去掉。

AUDIO模块

是否需要VCM_TRIM

AUDIO_ADC

√

AUDIO_DAC

√

AUDIO_APA

×

表6 AD23N AUDIO模块与VCM_TRIM的关系

VCM TRIM已在公版SDK流程中加入。

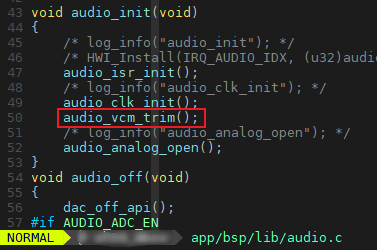

"VCM_TRIM函数“

VCM_TRIM函数

校准后的VCM电压，应该要和目标值need_mv接近并且大于need_mv, 注：如果开打印后，发现校准结果不符合 校准值>=need_mv，可以排查saradc是否正常工作，或者可以联系开发人员

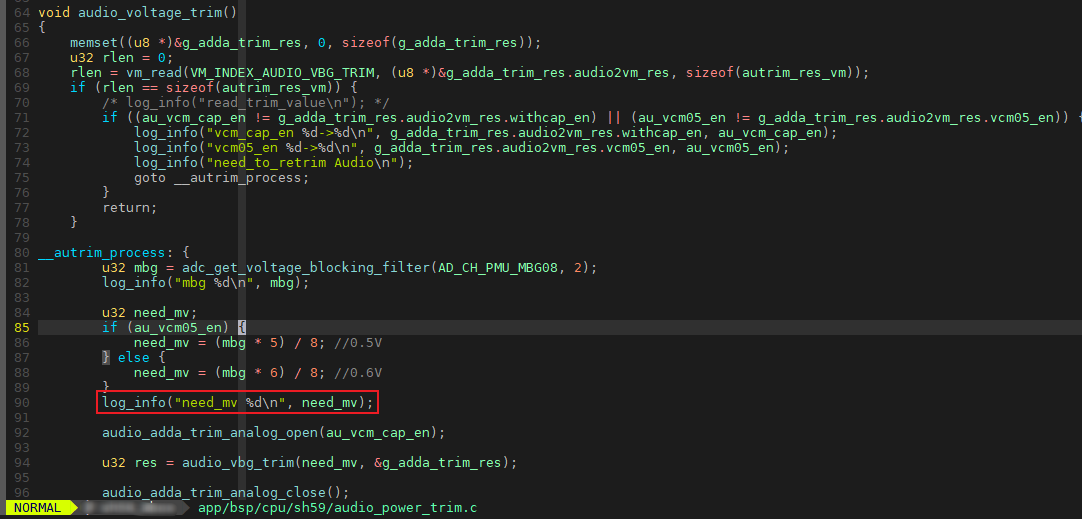

"vcm电压校准的目标值“

vcm电压校准的目标值

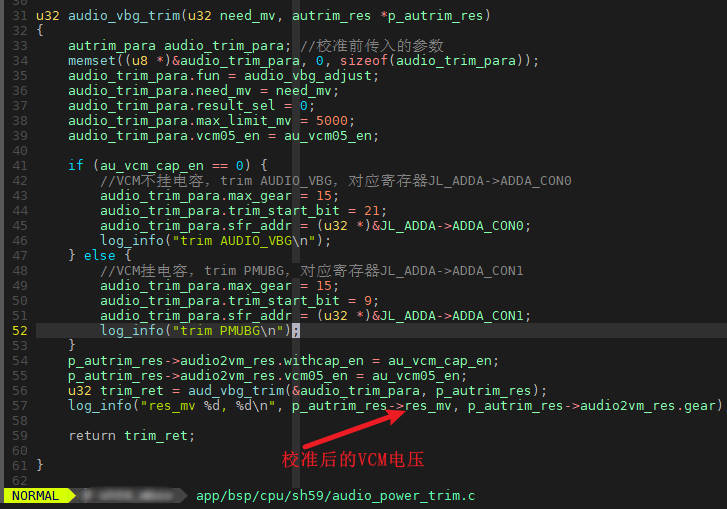

校准后的VCM电压结果

"vcm电压校准结果“

vcm电压校准结果
