1. 频谱分析算法

AD16N从V1.4.0版本开始支持频谱分析算法

该频谱分析算法使用link接口，可在解码、扩音等应用中串联该功能。该功能算法仅对输出的音频样点进行运算获取指定频点幅度，不会修改原本输出的音频样点，不会改变音频输出效果。

1.1. 涉及文件

源文件：

apps\app\bsp\common\sound_effect_list\spectral_anal.c

头文件：

apps\include_lib\audio_eq\hw_eq.h

apps\include_lib\sound_effect_list\follow.h

apps\include_lib\sound_effect_list\spectral_anal.h

库文件：

apps\include_lib\liba\uc03\mbox_flash\audio_eq_lib.a

1.2. 使用流程

该频谱分析算法使用link接口，可在解码、扩音等应用中串联该功能。该功能算法仅对输出的音频样点进行运算获取指定频点幅度，不会修改原本输出的音频样点，不会改变音频输出效果。

1.2.1. 在解码链路中使用频谱分析算法

频谱分析link函数在硬件SRC的link后调用，示例如下:

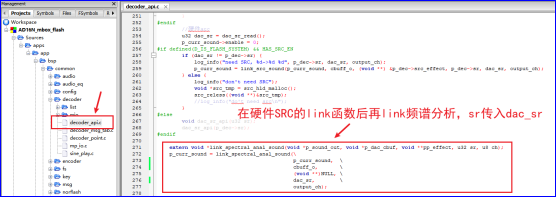

将频谱分析算法链接到解码链路

1.2.2. 在扩音链路中使用频谱分析算法

频谱分析link函数在硬件SRC的link后调用，示例如下:

将频谱分析算法链接到扩音链路

1.2.3. 硬件EQ复用说明

频谱分析算法用到了硬件EQ模块，与EQ音效同时使用时，需要开启多路EQ；

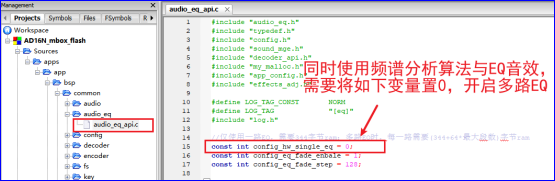

硬件EQ配置

1.2.4. 获取频点幅度

频谱分析算法每次run完后，会将数据存放在运算buff中，SDK可通过函数getFollowdB_api()定期去获取运算出来的结果

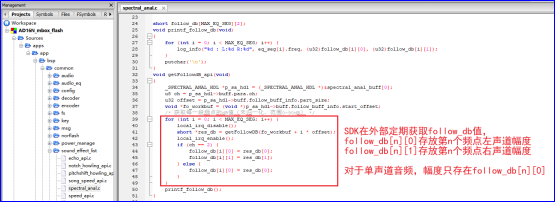

获取频点幅度接口说明

1.3. 相关函数

1.3.1. void link_spectral_anal_sound(void p_sound_out, void *p_dac_cbuf, void **pp_effect, u32 sr, u8 ch)

该函数为LINK频谱分析算法，实现算法的启动，并添加到音频链路上，其中参数： ::

void *p_sound_out: 当前算法前级的音频通道句柄；

void *p_dac_cbuf: 输出到DAC的OBUF；

void **pp_effect: 存放当前音效算法的控制句柄指针的指针；

1.3.2. void getFollowdB_api(void)

该函数为获取频点幅度接口。

频谱分析算法每次run完后，会将数据存放在运算buff中，SDK可通过函数getFollowdB_api()定期去获取运算出来的结果

获取频点幅度接口说明
