7. 各解码格式配置说明

AD16N、AW30N同时支持的解码格式有：F1A/B/C/X、UMP3、MIDI、A、标准MP3、WAV六种格式；

AW30N还支持OPUS、ADPCM-IMA、SBC/MSBC、SPEEX解码格式。

AD16N和AW30N各SDK对解码格式支持情况如下表；

解码格式\芯片对应SDK

AD16N otp 方案

AD16N flash 方案

AW30N 方案

f1a

不支持

支持

支持

midi解码&midi琴

不支持

支持

支持

A文件解码

不支持

支持

支持

标准MP3

支持

支持

支持

WAV

支持

支持

支持

UMP3

不支持

支持

支持

OPUS

不支持

不支持

支持

ADPCM-IMA

不支持

不支持

支持

SBC/MSBC/USBC

不支持

不支持

支持

SPEEX

不支持

不支持

支持

jla_lw

不支持

不支持

支持

下面简要介绍一下各个格式配置：
文件流解码格式：

1. “f1a 解码格式”

2. “midi 解码和 midi琴解码格式”

3. “a 解码格式”

4. “标准MP3 解码格式”

5. “WAV 解码格式”

音频数据流解码格式：

6. “OPUS 解码格式”

7. “ADPCM-IMA 解码格式”

8. “SBC/MSBC/USBC 解码格式”

9. “speex 解码格式”

10.”jla_lw 解码格式”

同时支持文件流解码和数据流解码格式：

11. “ump3 解码格式”

7.1. f1a 解码格式

f1a解码格式为我司特有的音频解码格式。

具体内容可以了解 f1a_api.c 和 f1a_api.h

格式

后缀名

AD16N otp 方案

flash 方案

f1a

.f1a .f1b .f1c .f1x

不支持

支持

解码接口函数:
u32 f1a_decode_index(void *strm, u32 index, dec_obj **p_dec, void *p_dp_buf, f1x_data *p_f1x_data);

7.2. ump3 解码格式

ump3解码格式为我司特有的音频解码格式。

具体内容可以了解 ump3_api.c 和 ump3_api.h

格式

后缀名

AD16N otp 方案

flash 方案

ump3

.ump3

不支持

支持

解码接口函数:
u32 ump3_decode_api(void *strm, void **p_dec, void *p_dp_buf);

7.3. midi 解码和 midi琴解码格式

midi解码和 midi琴解码格式

MIDI解码具体内容可以了解 midi_api.c 和 MIDI_DEC_API.H

MIDI琴解码具体内容可以了解 midi_ctrl_api.c 和 MIDI_CTRL_API.H

midi解码 用户可参考midi_decode_app模式。

midi琴 用户可参考midi_keyboard_app模式。

详细midi功能及说明请看SDK包里的《杰理AD1x-45678_MIDI应用说明文档.pdf》文档。

（注：该文档实际函数以AD16N_flash_v1.4.0工程为准，其余芯片SDK实际函数名会有出入，但实现原理不变）

AD16N从V1.4.0版本开始开源2byte和4byte地址版本的midi中间层代码。

备注

midi功能常涉及两部分文件，一个是 音色库 ，一个是用户自己的 midi乐曲文件 。
1. 音色库 只能 烧写放入内置flash里，不支持放在其他设备！！！
2. midi乐曲文件 用户可以任意放在其他设备。

7.3.1. midi驱动版本选择说明

AD16N从V1.4.0版本开始开源2byte和4byte地址版本的midi中间层代码，用户可使用位于SDK根目录的工具来选择编译链接2byte或4byte版本的中间层代码、头文件以及算法库。

注：该工具是通过修改cbp文件信息来选择编译对应的驱动的版本，不会对makefile做出任何改动，因此只能用于codeblocks等依赖cbp文件信息来编译的开发平台.

midi 2byte和4byte版本的基本差异如下表：

midi版本

乐谱后缀名

音色库后缀名

算法库名(已开源的库名)

音色库支持的PCM样点数

音色库支持的声道数

算法输出支持的声道数

2byte

.mfa

.mda

lib_midi_synth.a

<=65535个点

单声道

单声道

4byte

.mfa

.mdb

lib_midi_synth_pro.a

<=1900000

单声道、双声道

单声道、双声道

midi驱动版本选择工具
在上述工具中，双击midi_4byte.bat就是选择编译4byte版本的midi驱动，双击midi_2byte.bat则选择编译2byte版本的midi驱动.

双击后4byte的工具成功后会有以下打印，然后用文本编辑器点开AD16N_mbox_flash.cbp检查2byte的目录是否被替换成4byte，2byte算法库是否有被替换成4byte的算法库

midi驱动版本选择4byte版本

midi编译4byte版本驱动

midi头文件依赖选择4byte版本

链接4byte版本的midi算法库
然后打开SDK，在app_modules.h选择4byte版本的配置（该步骤影响midi的初始化流程、运算buf大小、音频数据流对midi算法适配的声道数）

SDK配置midi使用4byte版本驱动
最后需要准备好适应4byte版本的midi音色库，sdk下载目录中已有测试用的音色库(midi_cfg_ster1)，将其加入download_bat.c，编译下载并启动SDK之后，midi初始化会打开此文件。

midi解码初始化打开音色库文件
声道配置注意：midi算法输出数据的声道数需要和音频数据流的配置适配，否则会出现播放声音异常的问题

midi声道数配置

7.3.2. midi相关资源文件说明

midi文件后缀名详情：

工具版本

乐谱后缀名

音色库后缀名

旧版无压缩

.mid

.mid

旧版有压缩

.mid

.mda

新版(2byte)

.mfa

.mda

新版(4byte)

.mfa

.mdb

7.3.3. midi相关功能配置说明

MIDI解码基本功能以及对应的命令如下：

配置midi使用模式（CMD_MIDI_CTRL_MODE）

配置OKON模式发声（CMD_MIDI_GOON / CMD_MIDI_OKON_MODE）

切换主旋律乐器（CMD_MIDI_SET_PROG）

配置主通道乐器或者所以通道的乐器（CMD_MIDI_SET_CHN_PROG）

mark回调播放功能（CMD_MIDI_SET_MARK）

小节回调（CMD_MIDI_SEEK_BACK_N）

调节midi外部音量功能（CMD_MIDI_SET_EX_VOL）

移半音功能（CMD_MIDI_SET_SEMITONE）

更改节奏和衰减功能（CMD_MIDI_CTRL_TEMPO）

配置限幅器（CMD_MIDI_LIMITER_TRIGGER）

MIDI琴基本功能与对应的命令如下：

动态修改音色相关参数

更改节奏和衰减功能（CMD_MIDI_CTRL_TEMPO）

调节midi外部音量功能（CMD_MIDI_SET_EX_VOL）

移半音功能（CMD_MIDI_SET_SEMITONE）

配置限幅器（CMD_MIDI_LIMITER_TRIGGER）

琴键颤音功能

弯音轮功能

动态修改当前播放的乐器通道

解码接口函数:

u32 midi_decode_api(void *strm, void **ppdec, void *p_dp_buf);

u32 midi_ctrl_decode_api(void *strm, void **ppdec, void *p_dp_buf)

7.4. a 解码格式

a解码格式为我司特有的音频解码格式。

a解码具体内容可以了解 a_api.c 和 a_api.h

格式

后缀名

AD16N otp 方案

flash 方案

a

.a .b .e

不支持

支持

解码接口函数:
u32 a_decode_api(void *strm, void **p_dec, void *p_dp_buf);

7.5. 标准MP3 解码格式

标准MP3解码格式

MP3解码具体内容可以了解 mp3_standard_api.c 和 a_amp3_standard_apipi.h

格式

后缀名

AD16N otp 方案

flash 方案

标准MP3

.mp3 .mp2 .mp1

支持

支持

解码接口函数:
u32 mp3_st_decode_api(void *strm, void **p_dec, void *p_dp_buf);

7.6. WAV 解码格式

WAV解码格式

WAV解码具体内容可以了解 wav_api.c 和 wav_api.h

格式

后缀名

AD16N otp 方案

flash 方案

WAV

.wav

支持

支持

解码接口函数:
u32 wav_decode_api(void *strm, void **p_dec, void *p_dp_buf);

7.7. OPUS 解码格式

OPUS解码格式为数据流解码格式。

目前的OPUS解码仅支持百度格式。

OPUS解码具体内容可以了解 opus_api.c 和 opus_api.h

解码接口函数:
u32 opus_decode_api(void *strm, void **p_dec, void *p_dp_buf);

7.8. ADPCM-IMA 解码格式

ADPCM-IMA解码格式为数据流解码格式。

ADPCM-IMA解码具体内容可以了解 ima_api.c 和 ima_api.h

解码run返回值

1、 0x0：正常情况；

2、 0x60：读不到数据；

输入输出量控制

ima_dec_stream_max_input：一次算法run input处理最大数据量（单位：byte）

ima_dec_stream_max_output：一次算法run output解码出来的最大数据量（单位：样点数）

两者会影响ADPCM-IMA里运行buff的大小。

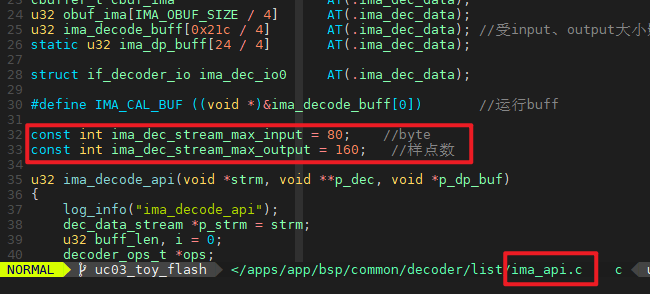

adpcm-ima 输入输出量控制

预测值与索引配置接口函数:

与adpcm_ima编码输出header功能对应，用户在使用前需要先用config配置CMD_SET_PRE_IDX命令

config 配置说明：CMD_SET_PRE_IDX //配置每包预测值与步长表索引,在每包解码前配置

使用方式 ima_test->dec_confing(ima_work_buf, CMD_SET_PRE_IDX, &prevalue_index_info)

prevalue_index_info 是ima_dec_stream_pre_idx变量

其中 prevalue_index_info.valpred = head[0] << 8 | head[1];

prevalue_index_info.index = head[2];

head是 unsigned char 类型

注意：在配置之前需要暂停解码，配置之后才能开始解码（保证解码当前包开始，是使用的头中的valpred与index）

解码接口函数:
u32 ima_decode_api(void *strm, void **p_dec, void *p_dp_buf);

7.9. SBC/MSBC/USBC 解码格式

SBC/MSBC/USBC解码格式为数据流解码格式。

sbc / msbc /usbc 共用一个算法库，用户需要注意的是选择sbc解码、msbc解码还是usbc解码，三者不可混用。

即sbc的解码格式只能解码sbc的编码数据，msbc的解码格式只能解码msbc的编码数据，usbc的解码格式只能解码usbc的编码数据;

sbc/msbc/usbc解码具体内容可以了解 sbc_api.c 和 sbc_stddec_api.h

sbc / msbc / usbc 解码选择

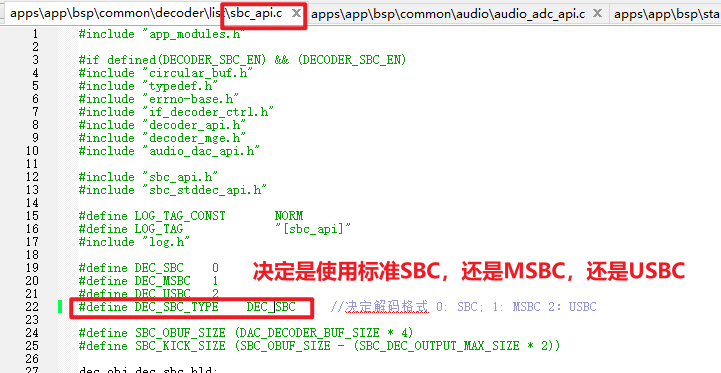

sbc/msbc/usbc解码格式选择

解码run返回值

1、0x0：正常读到数据。

2、0x60：算法input读不到数据，即读到数据长度为0

3、0x61：错误的采样率/声道模式信息

4、0x62：错误的bitpool/subband信息

5、0x63：错误的bitpool+suband+channel mode组合

6、0x64：目标帧长超出范围

解码接口函数:
u32 sbc_decode_api(void *strm, void **p_dec, void *p_dp_buf);

备注

选择usbc做解码格式时，只能解码对应参数的usbc编码。

所以用户需要配置usbc的参数和编码端的参数一致。

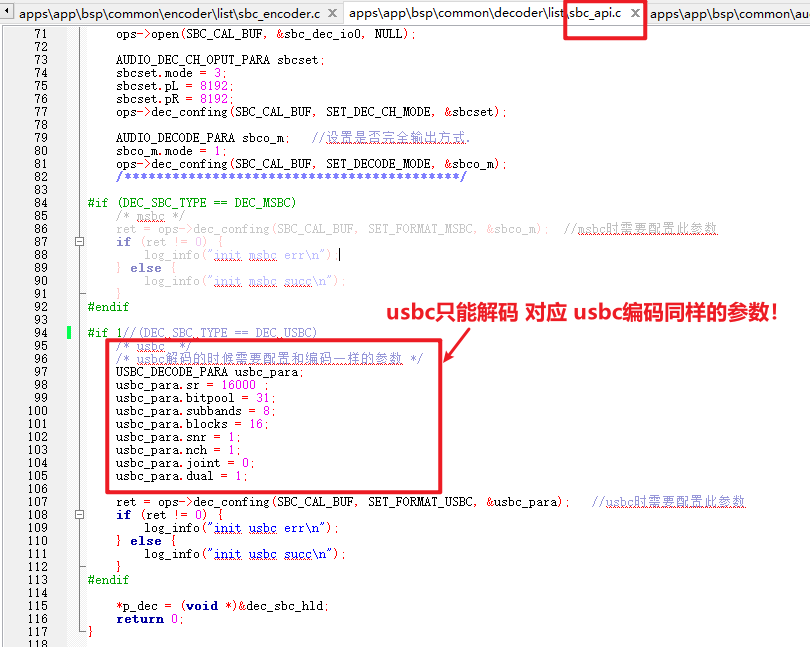

usbc参数配置

7.10. speex 解码格式

speex解码格式为数据流解码格式，该格式主要用于人声场景。

speex解码具体内容可以了解 speex_api.c 和 speex_api.h

解码接口函数:
u32 speex_decode_api(void *strm, void **p_dec , void *p_dp_buf);

7.11. jla_lw 解码格式

jla_lw解码格式为数据流解码格式

JLA_LW编解码共用同一个算法库,解码的采样率和码率需要与编码一致。

该格式目前主要应用在对讲机应用上，用来和蓝牙连接间隔对齐。

jla_lw解码具体内容可以了解 jla_lw_api.c 和 jla_lw_api.h 和 jla_lw_codec_ctrl.h

丢包修复

JLA_LW 解码格式自带有丢包修复功能。

即该格式10ms处理一包数据，若该10ms的数据丢失，则会根据前文数据生成一包新的数据来弥补这10ms的音频。

//具体修复多少包数据可以查看 trans_unpacket.c 里的 fill_empty_frames() 函数。

//代码实现为通过计算蓝牙传输每包数据的index序号，根据本包数据的index序号与上一包数据的index序号相差多少就填以0x55aa为头的空包进入解码器（目前应用层当设置丢失超过5包时，只填充5包数据）

淡入淡出功能
当蓝牙信号弱时出现丢包现象，如果打开了淡入淡出功能，JLA_LW格式除了在库里面会做丢包修复，还会使得丢包处的声音尽量平滑过度不至于出现明显的卡音。

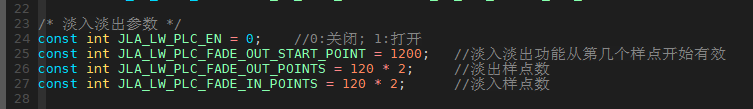

jla_lw淡入淡出配置
jla_lw_br_level 压缩档位(位于app_config.c)
0档位适用于：
16k采样率，36kbps，每帧编码间隔为20ms；
32k采样率，72kbps，每帧编码格式为10ms；
1档位适用于：
16k采样率，72kbps，每帧编码间隔为10ms；

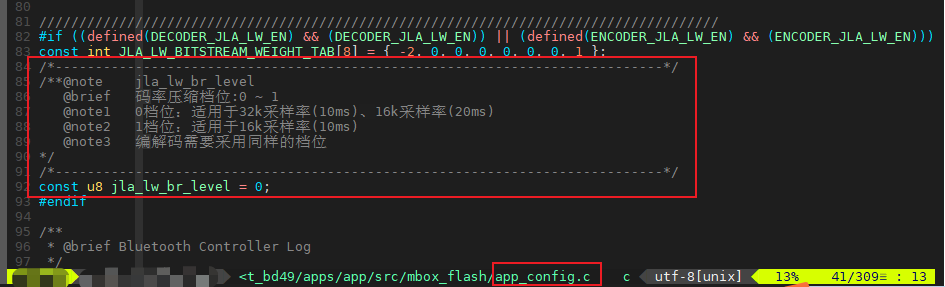

JLA格式的jla_lw_br_level配置

备注

在v1.4.0版本前，JLA格式只支持0档位的配置（该压缩档位没有开放出来）
在v1.4.0版本后，JLA格式才支持 0 和 1 档位的配置；
该配置需要编解码双方一致！！！！！！

解码接口函数:
u32 jla_lw_decode_api(void *strm, void **p_dec, void *p_dp_buf);
