10. MIDI

• MIDI全称是乐器数字接口(Musical Instrument Digital Interface)，是20 世纪80 年代初为解决电声乐器之间的通信问题而提出的，编曲界最广泛的音乐标准格式。

• 默认SDK提供的midi功能分为 midi解码 和 midi琴。

  midi解码 用户可参考midi_decode_app模式。

  midi琴 用户可参考midi_keyboard_app模式。

• 详细midi功能及说明请看SDK包里的《杰理AD1x-45678_MIDI应用说明文档.pdf》文档。

  （注：该文档实际函数以AD16N_flash_v1.4.0工程为准，其余芯片SDK实际函数名会有出入，但实现原理不变）

• AD16N从V1.4.0版本开始开源2byte和4byte地址版本的midi中间层代码。

10.1. midi驱动版本选择说明

AD16N从V1.4.0版本开始开源2byte和4byte地址版本的midi中间层代码。

用户可运行位于SDK根目录的批处理来选择编译链接2byte或4byte版本的中间层代码、头文件以及算法库。批处理会更改：

1、文件AD16N_mbox_flash.cbp的配置 2、appsappsrcmbox_flashuc03app_modules.h的MIDI_VER_SELECT宏定义

注：该工具是通过修改cbp文件信息来选择编译对应的驱动的版本，不会对makefile做出任何改动，因此只能用于codeblocks等依赖cbp文件信息来编译的开发平台.

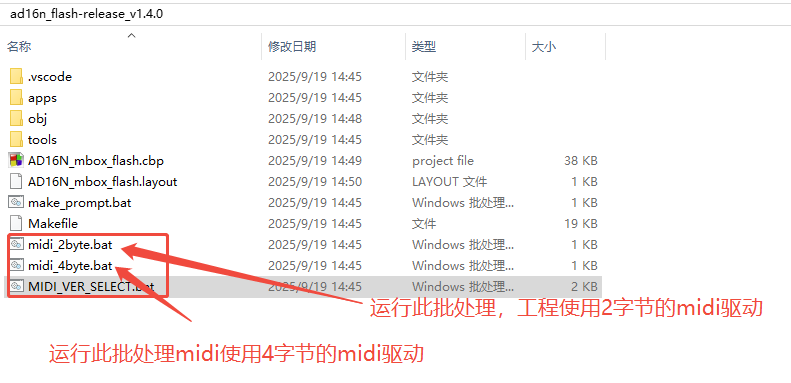

midi批处理

midi 2byte和4byte版本的基本差异如下表：

midi版本	乐谱后缀名	音色库后缀名	算法库名(已开源的库名)	音色库支持的PCM样点数	音色库支持的声道数	算法输出支持的声道数
2byte	.mfa	.mda	lib_midi_synth.a	<=65535个点	单声道	单声道
4byte	.mfa	.mdb	lib_midi_synth_pro.a	<=1900000	单声道、双声道	单声道、双声道

10.1.1. midi驱动版本选择步骤

公版SDK默认使用2byte版本的midi驱动，执行midi_4byte.bat会替换成4byte版本，下面详细介绍：

10.1.1.1. step1:选择编译midi版本驱动

midi驱动版本选择工具

在上述工具中，双击midi_4byte.bat就是选择编译4byte版本的midi驱动，双击midi_2byte.bat则选择编译2byte版本的midi驱动.

双击后4byte的工具成功后会有以下打印，然后用文本编辑器点开AD16N_mbox_flash.cbp检查2byte的目录是否被替换成4byte，2byte算法库是否有被替换成4byte的算法库

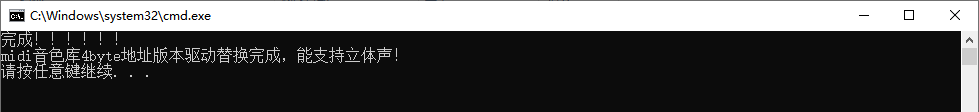

midi驱动版本选择4byte版本

10.1.1.2. step2:检查cbp文件

在成功运行批处理后，cbp文件的配置会有下面的这些修改，客户也可以如下图手动修改：

midi编译4byte版本驱动

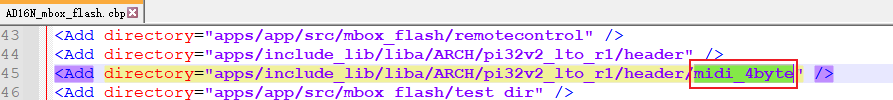

midi头文件依赖选择4byte版本

链接4byte版本的midi算法库

10.1.1.3. step3:检查app_modules.h文件的宏定义

在成功运行批处理后，app_modules.h的宏定义“#define MIDI_VER_SELECT”会被修改，客户也可以如下图手动修改： （该处修改会影响midi的初始化流程、运算buf大小、音频数据流对midi算法适配的声道数）

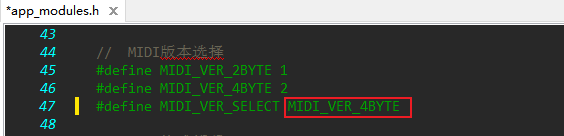

SDK配置midi使用4byte版本驱动

10.1.1.4. step4:检查SDK音色库是否应用成功

在v1.4.0的SDK中,4字节midi和2字节，midi音色库是不一样的，音色库位于目录apps/app/post_build/uc03中，下表为音色库文件名信息：

type	name
2byte	midi_cfg
4byte	midi_cfg_ster1

在编译成功后，目录apps/app/post_build/uc03中会生成download.bat文件，此文件会下载如下如所示不同的midi音色库：

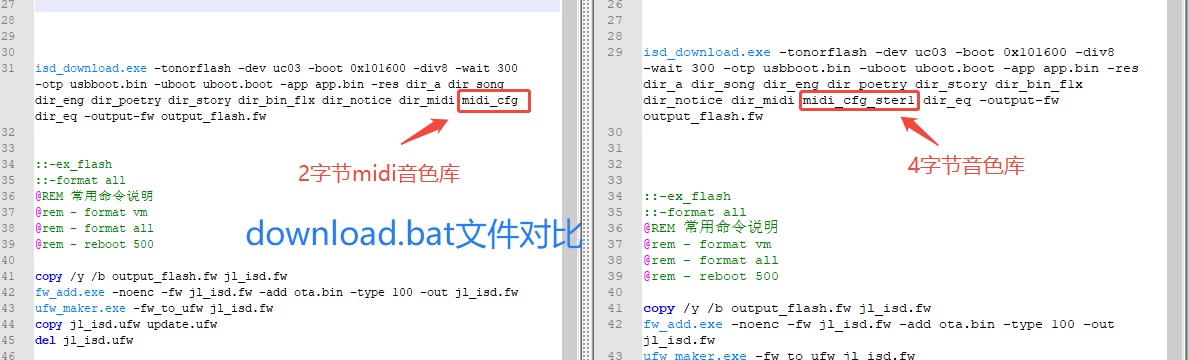

2字节与4字节midi音色库文件下载区别

注1：download.bat是由apps/app/post_build/uc03/mbox_flash/download_bat.c在工程编译时自动生成

注2：download_bat.c中的宏定义HAS_midi_4byte_USED控制最终生成download_bat.c下载何种音色库

编译下载并启动SDK之后，midi初始化会打开此文件。

midi解码初始化打开音色库文件

10.1.1.5. step5:按照自己的需求，选择输出的声道数

声道配置注意：midi算法输出数据的声道数需要和音频数据流的配置适配，否则会出现播放声音异常的问题

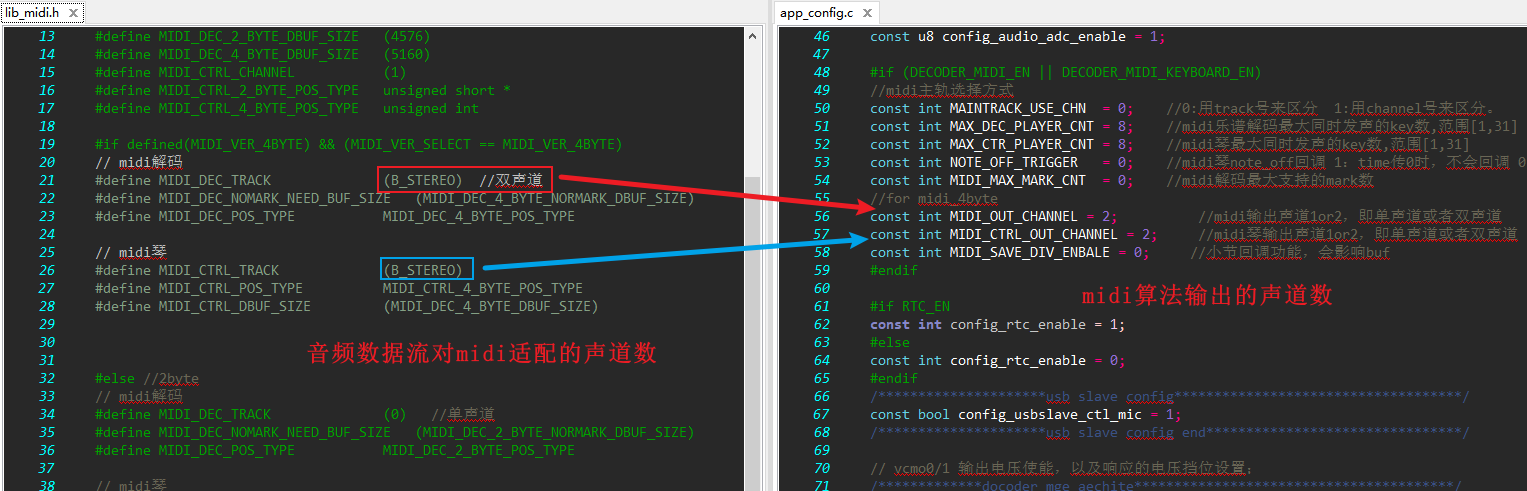

midi声道数配置

10.2. MIDI基本功能配置

MIDI解码基本功能以及对应的命令如下：

1. 配置midi使用模式（CMD_MIDI_CTRL_MODE）

2. 配置OKON模式发声（CMD_MIDI_GOON / CMD_MIDI_OKON_MODE）

3. 切换主旋律乐器（CMD_MIDI_SET_PROG）

4. 配置主通道乐器或者所以通道的乐器（CMD_MIDI_SET_CHN_PROG）

5. mark回调播放功能（CMD_MIDI_SET_MARK）

6. 小节回调（CMD_MIDI_SEEK_BACK_N）

7. 调节midi外部音量功能（CMD_MIDI_SET_EX_VOL）

8. 移半音功能（CMD_MIDI_SET_SEMITONE）

9. 更改节奏和衰减功能（CMD_MIDI_CTRL_TEMPO）

10. 配置限幅器（CMD_MIDI_LIMITER_TRIGGER）

MIDI琴基本功能与对应的命令如下：

1. 动态修改音色相关参数

2. 更改节奏和衰减功能（CMD_MIDI_CTRL_TEMPO）

3. 调节midi外部音量功能（CMD_MIDI_SET_EX_VOL）

4. 移半音功能（CMD_MIDI_SET_SEMITONE）

5. 配置限幅器（CMD_MIDI_LIMITER_TRIGGER）

6. 琴键颤音功能

7. 弯音轮功能

8. 动态修改当前播放的乐器通道

---

详细更多说明，请看 SDK包里 doc文件夹里的 《 杰理AD1x-45678_MIDI应用说明文档.pdf 》

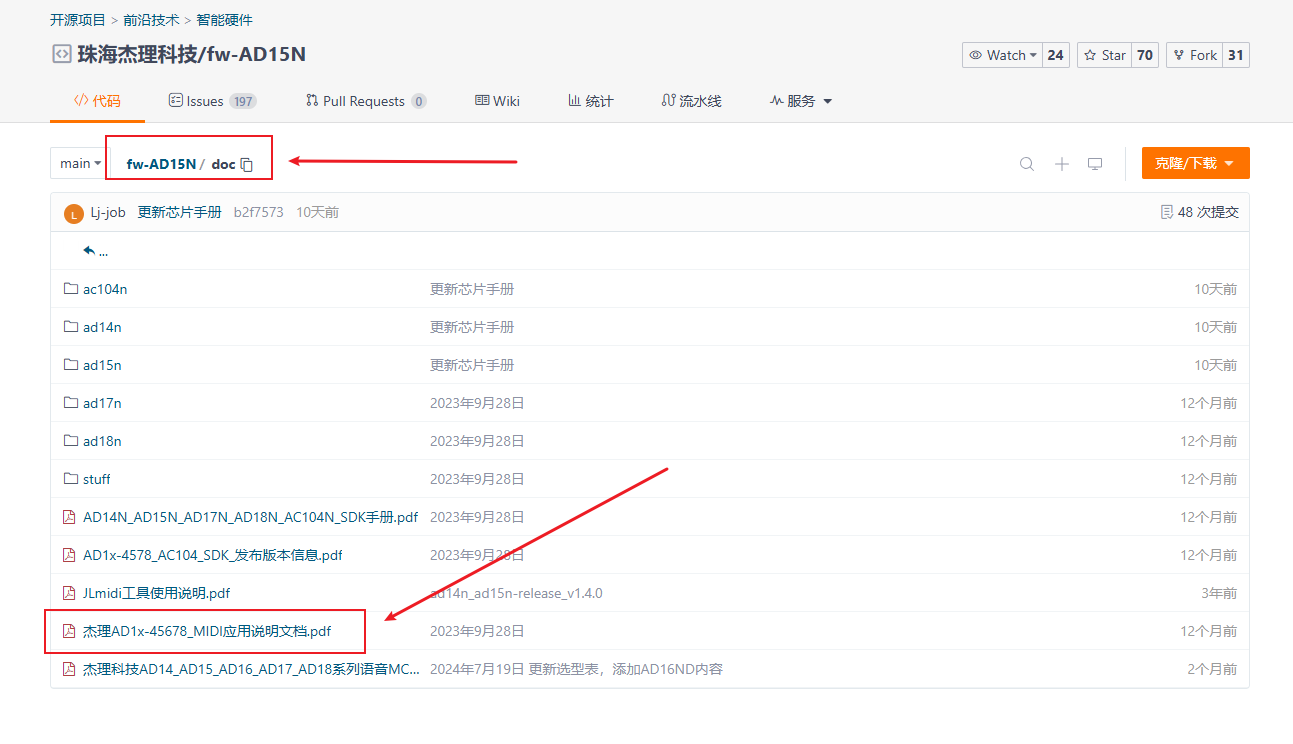

midi文档位置
