1.1. 开发环境准备

• 硬件环境准备

  • AW33N Develop V1.0+AW336A TOP V1.0开发板、PC主机（运行Windows系统）、USB线（Type-A转Type-A）、杰理芯片强制升级工具V4.1。

  • 注意：底板USB升级的硬件接法，需要将VPWR - DC5V（或IOVDD - DC3V）、USBDP - DP、USBDM - DM进行短接。单独顶板可直接进行USB升级，电源默认是USB5V与VPWR短接

• 软件环境准备

  • CodeBlocks 集成开发环境、杰理工具链

• 样机升级固件步骤

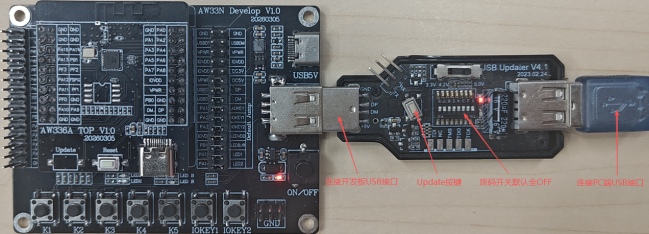

  • 将“强制升级工具”一端直接接开发板的USB接口，另一端通过USB线接电脑的USB接口。

  • 打开开发板电源开关ON/OFF，电源指示灯常亮后，单击“强制升级工具”Update按键进入升级模式。

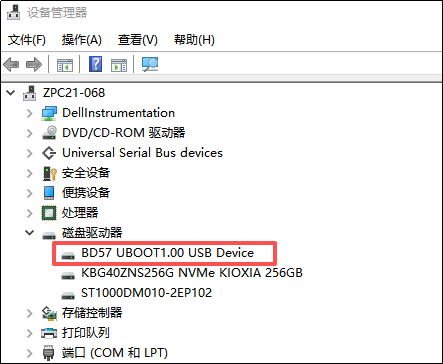

  • 如果“强制升级工具”的指示灯常亮红灯，或者电脑-设备管理器-磁盘驱动器出现“BD57 UBOOT1.00 USB Device”，则表明开发板已进入升级模式，否则未进入升级模式。





• ！Tip

-设备进入升级模式有以下方法：

• 1.未烧录过固件的设备（Flash无烧录过有效程序/新的芯片/新Flash），通过USB线连接到电脑后即可自动进入下载模式。

• 2.对于外置Flash的芯片型号（比如AW336A0），可以先短接Flash的 CS 信号到 GND，然后通过USB线连接到电脑上电，随即把短接Flash的动作取消，即可进入下载模式。

• 3.对于内置Flash的芯片型号（比如AW336A4），可以使用杰理强制升级工具使设备进入升级模式，可参考 杰理科技强制升级工具用户手册 ，强制升级工具获取途径可以通过代理商申请，或者通过 杰理淘宝网站强制升级工具购买链接。

• 关于开发板默认程序功能

• AW33N开发板在出厂时有默认程序，该程序有以下功能可供验证：

  • a.顶板PA0 reset按键，短按复位；

  • b.手机可以搜索到蓝牙BLE

  • c.IOKEY1控制LED1，IOKEY2控制LED2，ADKEY-K1单击切换LED B/R灯

  • d.打印串口：PA4，波特率：2000000

  • e.ADKEY-K1双击进入软关机，可用于软关机功耗测试，单击K1唤醒
