5. 功能框图

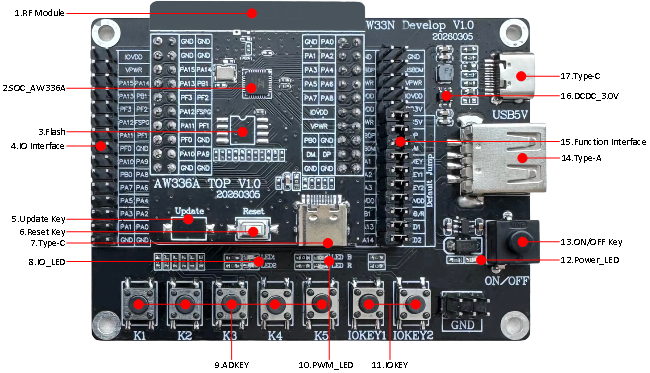

• 开发板由底板AW33N Develop V1.0和顶板AW336A TOP V1.0组成。顶板可单独供电和程序升级，独立于底板，可根据顶板排针尺寸重新设计底板进行功能开发。开发板的功能框图如下图所示。



主要组件	基本介绍
RF Module	射频模块，包括芯片内部射频电路、阻抗匹配电路和天线
SOC_AW336A	默认AW336A4，内置4Mbit Flash
Flash	外置Flash(AW336A0需要)，支持Quad SPI，最大32Mbyte
IO Interface	所有IO排针接口，可外接模块调试功能，也可进一步开发功能demo板
Update Key	外置Flash CS短接按键，长按后再上电可进入升级模块(AW336A0可用)
Reset Key	PA0 MCLR复位按键
Type-C	USB1.1，顶板TYPE-C接口，用于供电、固件升级、USB通信
IO_LED	LED1默认短接PA13，LED2默认短接PA14
ADKEY	ADKEY默认短接PA1，K1对应0V，K2-K5分别对应IOVDD*0.6~0.9
PWM_LED	LED B/R默认短接PB1，PWM控制蓝灯/红灯
IOKEY	IOKEY1默认短接PA2，IOKEY2默认短接PA3
Power_LED	电源指示灯
ON/OFF Key	电源开关
Type-A	USB1.1，底板TYPE-A接口，用于供电、固件升级、USB通信
Function Interface	DP/DM、电源、ADKEY、LEDB/R等接口，Default Jump对应排针默认短接
DCDC_3.0V	DCDC模块，DC5V变换DC3V，可用于IOVDD供电方式
Type-C	USB1.1，底板TYPE-C接口，用于供电、固件升级、USB通信
