7. 扩展使用指南

• AW33N Develop V1.0开发板集成USB接口、DCDC、IO-LED、ADKEY等模块，同时预留了包含所有IO的排针，可以外接传感器或硬件模块进行SPI、UART、IIC、Timer等功能的开发调试。其中核心板AW336A TOP V1.0还可以作为模块配合用户自行设计的底板进行开发使用。

• ADKEY按键、IOKEY按键、IO-LED灯、PWM-LED灯预留了接口，默认IO分配通过跳线帽短接，比如LED1-PA13短接、IOKEY1-PA2短接。同时也可自行通过跳线连接到其他IO。

• 核心板AW336A TOP V1.0可作为模块板，灵活的用在其他方案板上进行开发使用。开发者可根据上文核心板IO布局及尺寸图，自行设计底板进行使用开发。开发者在自行设计底板原理图设计及PCB时，有以下注意点：

• 1、电源部分：电源输入和输出：Type-C接口、VPWR排针接口、IOVDD排针接口。

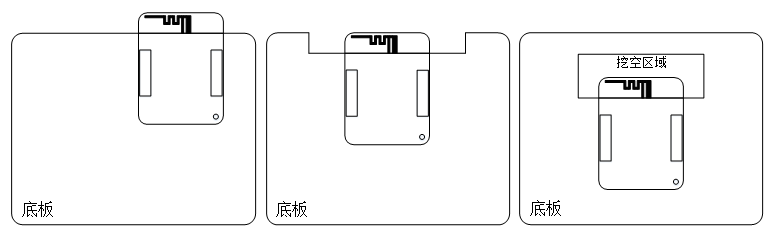

• 2、位置布局：核心板布局时，应尽量减少底板对核心板天线的干扰衰减作用，条件允许的情况下，推荐核心板延伸出板外，使得板载PCB天线刚好伸出板外（如图）；若无法满足延伸板外的条件，请尽量避免板载天线的靠近外壳或者金属固件，可以选择切掉、挖空相关区域（如图）或者核心板天线投影下的底板区域不铺铜（本开发板采用此方式），尽量扩大板载天线的净空区域，减少底板对于PCB天线RF性能的影响。
