5. 完整的浮点EQ

AD16N内置硬件EQ，最大可以配置10段EQ参数。

OTP方案因存储空间限制，只支持单个简单EQ音效；

Flash方案可支持完整的浮点EQ音效，支持多路EQ同时工作；

本章简要介绍完整的浮点EQ音效及在最后小节简要说明新版本EQ使用流程。

5.1. 浮点EQ配置（Flash工程）

一个浮点EQ音效由EQ系数表和总增益组成，其中：

1、EQ系数表默认使用10段EQ参数，每一段可以单独配置滤波器（LOW_PASS、HIGH_PASS、BAND_PASS）、中心频点（20~20kHz）、增益（-18~18dB）以及Q值（0.3~30.0）；

2、总增益默认配置范围为-90~20dB，影响每一段EQ系数。

所有EQ模式统一由eq_type_tab[]数组管理，不同EQ之间可以任意切换。

"图1 EQ系数表对应关系"

图1 EQ系数表对应关系

浮点EQ可同时运行多路运算，运算多路EQ比运算单路EQ RAM资源开销大；

const变量config_hw_single_eq = 1时，仅运行单路EQ时，只消耗344字节RAM空间；

const变量config_hw_single_eq = 0时，可运行多路EQ，每一路EQ消耗984字节RAM空间；

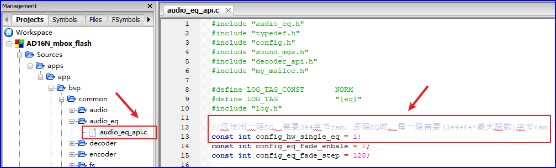

"图2 多路浮点EQ配置"

图2 多路浮点EQ配置

（注意：浮点EQ在ad16n_flash-release_v1.3.0版本以及之后后管理模式发生改动，下面简单说明新旧版本EQ模式管理区别。）

5.1.1. 旧版本EQ模式管理

ad16n_flash-release_v1.2.1版本及往前版本，所有EQ模式统一由eq_type_tab[]数组管理，不同EQ之间可以任意切换。

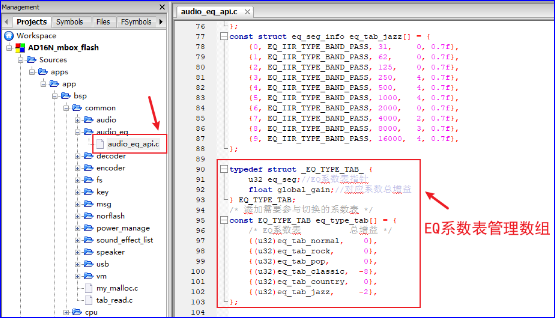

"图3 旧版本EQ模式由eq_type_tab[]数组管理"

图3 旧版本EQ模式由eq_type_tab[]数组管理

5.1.2. 新版本EQ模式管理

ad16n_flash-release_v1.3.0版本更新后，EQ模式管理方式发生改动，具体改动原理如下：

1、旧版本EQ模式切换是由SDK里的eq_type_tab[]数组管理；

2、新版本EQ模式切换是采用PC工具的在线EQ调试助手生成的eq_cfg.bin文件进行管理，方便客户调试EQ参数时听取效果；

新版本EQ使用时，需要将工具生成的bin文件放置到下载目录里，并重命名为eq_cfg.bin，打包成dir_eq文件下载到小机当中。

（注意：SDK中默认识别EQ文件路径名为dir_eq/eq_cfg.bin，如果需要更改bin文件名可以修改CFG_EQ_FILE定义的路径。）

"图4 小机识别bin文件路径"

图4 小机识别bin文件路径

目前公版SDK里的eq_cfg.bin文件已内含6中EQ模式，分别为normal、country、jazz、rock、pop、classic模式。

具体使用示例可以阅读本章最后章节。

5.2. 浮点EQ相关接口（Flash工程）

5.2.2. 函数 void *link_eq_sound(void *p_sound_out, void *p_dac_cbuf, void **pp_effect, u32 sr, u8 ch)

此函数实现EQ模块的初始化。此函数主要实现移频啸叫抑制算法的启动，将抑制器链接到音频链路中：

1、p_sound_out：当前算法前级的音频通道句柄；
2、p_dac_cbuf：输出到DAC的OBUF；
3、pp_effect：存放当前音效算法的控制句柄指针的指针；
4、sr：当前输入音频的采样率；
5、ch：声道数；
6、返回值：启动之后最新的音频通道句柄；

5.2.3. 函数 int eq_mode_sw(void *parm)

此函数实现切换下一个EQ模式，可在EQ运行中调用，其中参数：

1、parm：已启动的eq音效句柄；
2、返回值：
    -1, 切换失败，EQ未启动；
     0, 切换成功；

5.2.4. 函数 u8 get_eq_mode_total_num(void *parm)

此函数只适用于获取v1.3.0版本及往后版本更新的eq_cfg.bin文件里的EQ模式总数：

1、返回值：eq_cfg.bin文件中保存的EQ模式总数

5.2.5. 函数 u8 get_eq_mode_total_num(void *parm)

此函数只适用于获取v1.3.0版本及往后版本更新的eq_cfg.bin文件里的EQ模式名字：

1、eq_mode：获取第几组EQ模式名字对应的序号；
2、返回值：对应序号的EQ模式名字指针；

5.3. 在线EQ调试助手使用一般流程

下面介绍新版本EQ使用在线EQ调试助手调试出目标效果后搭配小机使用一般流程。

5.3.1. SDK里开启PC模式和使用在线EQ调试工具宏定义

在app_config.h里使能TCFG_PC_ENABLE和TCFG_CFG_TOOL_ENABLE。

(注意：开启在线EQ调试助手后，PC模式下需要搭配CDC协议（CDC_CLASS）使用，此时与读卡器功能（MASSSTORAGE_CLASS）冲突)

"图5 使用在线EQ调试助手前app_config.h配置"

图5 使用在线EQ调试助手前app_config.h配置

5.3.2. 小机进入PC模式后打开使用AD16N在线EQ调试助手

AD16N在线EQ调试助手工具放在了下载目录里的eq_tool文件夹里。

小机进入PC模式后，打开在线EQ调试工具，在设置界面中的端口选项找到并选中串行设备，打开后会自动跳入到音效调节界面。

常见问题和解决办法：

1、无法找到串行设备：检查是否打开上一小节图5中的TCFG_EQ_TOOL_ENABLE宏；
"图6 打开AD16N在线EQ调试助手工具"

图6 打开AD16N在线EQ调试助手工具

"图7 小机与工具进行连接"

图7 小机与工具进行连接

"图8 小机与工具成功连接后自动进入音效调节界面"

图8 小机与工具成功连接后自动进入音效调节界面

5.3.3. 在音效调节界面双击点击musicEQ进入在线调节EQ曲线界面

在音效调节界面左上角有帮助文档选项，有具体文档方便用户理解使用该工具。

双击点击进入musicEQ后，可以通过拉曲线的方式实时听取小机EQ效果；当调试好具体效果后可以点击保存样例，保存当前曲线。

退出musicEQ后，在音效调节界面选中保存文件，会生成一个.bin，里面包含了在musicEQ里保存样例的各组EQ模式。

（注意：SDK固定最大支持10段EQ（即工具中的10个序号）！！！）

"图9 工具在线调试EQ曲线并保存该EQ曲线参数"

图9 工具在线调试EQ曲线并保存该EQ曲线参数

5.3.4. 把生成的.bin文件下载到小机上

把上一小节生成的.bin文件打包成dir_eq放在下载目录（即与download_bat.c同一目录下）当中，并把dir_eq加入到download_bat.c的资源文件下载当中，此时重新下载编译即可。

（注意：下载进入小机的.bin文件需要命名为eq_cfg.bin，打包文件需要命名为dir_eq）

"图10 打包流程"

图10 打包流程

"图11 将dir_eq文件夹添加进下载目录中"

图11 将dir_eq文件夹添加进下载目录中

5.3.5. SDK具体使用EQ样例

不再使用调试工具后，SDK里可以失能TCFG_CFG_TOOL_ENABLE，以免PC模式下无法使用读卡器功能（MASSSTORAGE_CLASS）。

在公版SDK里，音乐模式和PC模式都默认开启了EQ；如在音乐模式下，只需要调用eq_mode_sw（）函数即可自动切换在图9里调试好的EQ模式，并打印出切换后EQ模式的序号和其名字。

"图12 音乐模式下解码器添加BIT_EQ选项后解码会连接EQ"

图12 音乐模式下解码器添加BIT_EQ选项后解码会连接EQ

"图13 音乐模式下切换EQ模式"

图13 音乐模式下切换EQ模式

"图14 音乐模式下切换EQ模式打印"

图14 音乐模式下切换EQ模式打印
