1. FLASH硬件写保护功能

本章主要介绍如何将内置flash的代码与资源区域设置为写保护状态，该功能适用于ad16n_flash_release_v1.1.0以及之后的SDK版本，本章介绍内容包括以下几点：

介绍SDK中与写保护相关的工具，以及写保护参数文件；

对于A0芯片，用户如何根据flash手册添加写保护参数；

介绍程序中如何打开与关闭内置flash写保护；

1.1. flash写保护工具说明

SDK的下载目录（路径：appsapppost_builduc03）中存放有“flash_write_protect”文件夹，文件夹中包含以下文件：
flash_wp_info.csv：该文件以文本形式记录各种flash的写保护参数
csv2dir.bat：该脚本实现将上述csv文件转成小机可识别的dir_sys_info文件
图1.12 flash写保护工具
其中，flash_wp_info.csv文件中涵盖了内封flash的绝大部分型号。对于A0芯片，用户可自行根据使用的flash型号datasheet添加相应的写保护参数以及指令。

添加完成后，点击csv2dir.bat脚本，即可生成dir_sys_info文件，将该文件放在下载目录中，添加到download.bat的资源文件中下载到小机中，小机即可识别并添加写保护。

运行csv2dir.bat脚本时，需要注意是否有执行成功。

图1.2 csv2dir.bat脚本执行成功显示信息
1-3-fwp-csv2dir-succ.png 图2 csv2dir.bat脚本执行成功显示信息

没有执行成功时，需要关注错误信息，重新修改flash_wp_info.csv文件；下图的错误信息显示同时存在两组相同的flash写保护参数。

图1.3 csv2dir.bat脚本执行失败显示信息

1.1.1. 新增flash写保护参数与指令

如下对于A0的芯片，用户可自行根据需要使用的flash的datasheet，在flash_wp_info.csv文件中添加写保护参数以及相关指令，下文以华邦W25Q32 FLASH为例，介绍根据手册添加参数。

1.1.2. Flash SR1、SR2寄存器和写保护范围

在Flash datasheet中，可通过查找关键字“BP1”快速找到SR1寄存器，查找关键字“LB1”快速找到SR2寄存器；检查SR1寄存器中是否有SEC、TB、BP2、BP1、BP0位，检查SR2寄存器是否有CMP位；

图1.4 flash SR1寄存器

图1.5 flash SR2寄存器
通过查找关键字“Density”快速搜索写保护列表，并查看flash支持的写保护范围

图1.6 flash写保护范围-1

图1.7 flash写保护范围-2

1.1.3. 如何添加flash写保护参数

打开flash_wp_info.csv文件并根据1.2中的信息填写参数，我司配置flash写保护范围从0地址开始，向后覆盖。

表格找到上一组flash数据空两至三行后，在第一行填写flash标号、flash id以及写使能（Write Enable）指令。

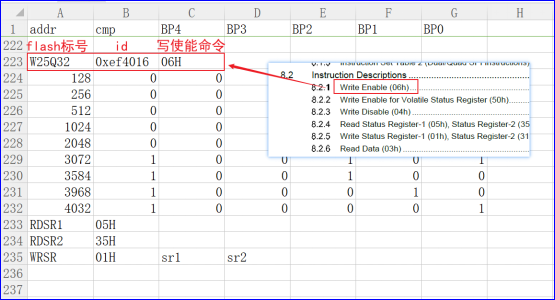

图1.8 flash标号、ID以及写使能指令信息
第二行开始填写flash写保护参数，最大支持9组flash写保护参数。

通过保护范围的大小，设置SEC、TB、BP0、BP1、BP2（不同的flash SEC和TB标识可能是其它，如BP4、BP3）和CMP的值。

例如：当CMP = 0时，SEC-TB-BP2-BP1-BP0为0b01101，可保护000000h - 0fffffh范围内1MB的数据。

图1.9 flash写保护范围填写说明（1）
例如：当CMP = 1时，SEC TB BP2 BP1 BP0为0b00001，可保护000000h - 3effffh范围内4032KB的数据。

图1.10 flash写保护范围填写说明2

1.1.4. Flash读写SR1、SR2指令

Flash配置写保护时，需要读写SR1、SR2寄存器。查找手册找到读写SR1、SR2的指令，并填入表格中。如果datasheet上有31H命令，优先使用分开写SR1、SR2模式；

图1.11 flash 分开写SR1和SR2寄存器指令
若上述分开写SR1、SR2模式在芯片运行中添加写保护不成功，则使用01H指令连续写SR1、SR2模式；

图1.12 flash 连续写SR1和SR2寄存器指令
部分Flash不存在SR2寄存器，则无需写SR2相关指令。

图1.13 flash只读写SR1寄存器指令

1.2. 程序中开启与关闭写保护功能

SDK中默认会在内置flash初始化的最后，配置flash写保护状态。

图2.1 SDK中添加写保护位置
配置flash写保护时，SDK会从res资源文件中查找dir_sys_info，并解析其中的文件，获取与正在运行的内置flash相匹配的写保护信息，再操作内置flash添加写保护功能；

图2.2 download_bat.c中将dir_sys_info添加到资源列表中

图2.3 小机识别flash写保护信息文件路径

1.3. 写保护相关函数

1.3.1. 函数int norflash_set_write_protect(u8 enable_write_protect)

该函数实现开启或关闭内置flash写保护功能，其中参数：
1.Enable_write_protect：
    a)1：开启写保护；
    b)0：关闭写保护
2.返回值：
    a)开启写保护成功：写保护最大地址；
    b)关闭写保护成功/开启写保护失败：0
注：开启写保护时返回0，可能是开启失败，也可能是代码加上资源区大小仍小于flash的最小保护范围。

1.3.2. 函数u16 norflash_read_sr1_sr2(void)

该函数实现获取内置flash的Status Register 1和Status Register 2寄存器，其返回值高8位为SR2，低8位为SR1；

1.3.3. 函数u32 flash_code_protect_callback(u32 offset, u32 len)

该函数实现软件上限制驱动操作内置flash（存放代码的flash），内置flash进行写或擦除操作前会回调该函数，判断会操作到代码与资源区域，则不进行相应操作，可减低程序跑飞导致程序以外擦写flash的概率。其中参数：
1.offset：设备进行写或擦除操作的地址
2.len：设备进行写或擦除操作的长度
3.返回值：
    0：可正常进行写或擦除操作
    1：不进行写或擦除操作；
