9.6. EQ

概述

本工程展示了 AC790N 与 AC791N 的EQ工具使用示例:

1. 如何使用EQ工具在线调试;
1. 如何使用EQ导入/导出EQ配置文件;
1. 如何使用动态DRC调试;

9.6.1. AC790N配置

9.6.1.1. 配置说明

在app_config.h中,若使用在线EQ调试,配置如下

#define TCFG_EQ_ENABLE                            1     //支持EQ功能
#define TCFG_EQ_ONLINE_ENABLE                     1     //支持在线EQ调试
#define TCFG_LIMITER_ENABLE                       1     //限幅器

9.6.1.2. 操作说明

example: 以故事机工程作为例子说明。
打开EQ调试工具 AC790N_配置工具入口： cpu/wl80/tools/AC791N_config_tool/AC790N_配置工具入口(Config Tools Entry).jlxproj ，选择“打开EQ工具”。

1.在线模式
在线调试通过串口进行与上位机通讯，选择好固件(AC790N), 配置好串口端口（默认使用uart1, 配置在相关板级里,默认波特率1000000,USBA的DMDP作为TX,RX），点击打开串口，工具最下面有信息栏提示 串口打开成功 ，之后勾选 在线EQ , 这个时候一边播歌一边调节EQ等参数。(注意: 只支持均衡器与限幅器, 如操作了其他地方导致通讯失败, 需重新勾选 在线EQ )

UART1_PLATFORM_DATA_BEGIN(uart1_data)
    .baudrate = 1000000,
    .port = PORTUSB_A,
    .tx_pin = IO_PORT_USB_DPA,
    .rx_pin = IO_PORT_USB_DMA,
    .max_continue_recv_cnt = 1024,
    .idle_sys_clk_cnt = 500000,
    .clk_src = PLL_48M,
    .flags = UART_DEBUG,
UART1_PLATFORM_DATA_END();

2.读取文件模式
读取存放在flash里面的bin文件, 以文件中的数据调整eq参数, 该文件存放在 tools\cfg\eq_cfg_hw.bin , 由在线调试EQ工具生成, 如图, 使用该模式, 需要改动如下：

#define TCFG_EQ_ONLINE_ENABLE                     0     //支持在线EQ调试
#define TCFG_EQ_FILE_ENABLE                       1     //从bin文件读取eq配置数据

注: 请注意导出的bin不一定直接存放到 tools\cfg\ 目录, 请多留意，有必要自行挪到对应地方。

3.读取TABLE模式
读取存放在代码段中的数据, 以该TABLE的数据为准, 该TABLE存放在 apps/common/config/include/eq_tab.h , 使用该模式, 需要改动如下：

#define TCFG_EQ_ONLINE_ENABLE                     0     //支持在线EQ调试
#define TCFG_EQ_FILE_ENABLE                       0     //从bin文件读取eq配置数据

三个模式的优先级：: 在线模式 > 读取文件模式 > 读取TABLE模式

9.6.2. AC791N配置

9.6.2.1. 配置说明

example: 进入 demo_DevKitBoard/include/demo_config.h ，开启宏 USE_AUDIO_DEMO
在app_config.h中,保证配置如下

#define TCFG_EQ_ENABLE                            1     //支持EQ功能
#define TCFG_EQ_ONLINE_ENABLE                     1     //支持在线EQ调试
#define TCFG_LIMITER_ENABLE                       1     //限幅器
#define TCFG_DRC_ENABLE                           TCFG_LIMITER_ENABLE //DRC使能
#define TCFG_COMM_TYPE                            TCFG_USB_COMM

#define USB_DEVICE_CLASS_CONFIG                     (CDC_CLASS)

外部库依赖 libcompressor.a 、 lib_crossover_coff.a 、 media_app.a 、 libdrc.a,
以DEMO_EDR工程为例,工程需要添加文件 apps/common/audio_music/audio_eff_default_parm.c、 apps/common/audio_music/audio_config.c、 apps/common/audio_music/effects_adj.c、 apps/common/audio_music/eq_config_new.c、 apps/common/config/new_cfg_tool.c
由于需要用到USB功能，则需继续添加 apps/common/system/device_mount.c 、 apps/common/usb 目录下所有文件，添加搜索目录 apps/common/usb、 apps/common/usb/device、 apps/common/usb/host、 apps/common/usb/include/host、 apps/common/usb/include、 include_lib/driver/device/usb、 include_lib/driver/device/usb/device、 include_lib/driver/device/usb/host

9.6.2.2. 操作说明

打开EQ调试工具 AC791N_配置工具入口： cpu/wl82/tools/AC791N_config_tool/AC791N_配置工具入口(Config Tools Entry).jlxproj ，选择“打开音效配置工具(新EQ工具)”, 然后选择“ATK”后点击确定。

1.在线模式
- 1.1 在线调试通过串口进行与上位机通讯，配置好串口端口（USB串行设备），波特率后(波特率可自行选择，SDK会自动适配，默认115200，类型为异步)，点击打开（暂时不支持蓝牙串口模式），进行通讯，通讯成功以后会跳转到【音效调节】界面，进行EQ、DRC各模块参数配置。
- 1.2 选择对应的音效，然后右键点击编辑（或者双击），若当前设备在播放音乐，能直接听到修改前后的差别，根据需要进行调节。

  注: 增加新模式, 模式流程图如下, 模式切换可以通过修改 app_config.h 中 #define TCFG_EQ_MODE_CHOOSE 与加载对应的bin文件进行切换, bin文件在路径 tools\AC791N_config_tool 中, 若需要下次烧录能够直接烧录到小机上,则需要将名字修改成 eq_cfg_hw.bin ,然后替换到 tools\cfg 目录下(模式1下, 为4通道独立EQ, 独立DRC控制)
- 1.3 进入 musicEQ 界面，可以通过调节段点，或修改对应段点数据，进行频率、增益和高/中/低带通等的设置。
- 1.4 进入 CrossOver 界面：可以设置低中分频点，也可调节分频器阶数。
- 分频点处问题：由于分频点是低中DRC处理器的界限，所以在该频点处两个DRC的调节叠加会比较明显。
- 1.5 进入 LowBandDRC HighBandDRC DRC 界面：可以使用限幅器、多带限幅器、压缩器和多带压缩器，例子可以查看快照。曲线可以通过双击增加节点，右键可以编辑节点位置信息。
- 在include_lib/media/effects_adj.h中, 如下宏控制DRC使能与否(v1.2.0以后, 该宏移去 app_config.h , 并且增加模式二, EQ/DRC可以控制左右前后声道是否共用与独立处理, 若共用则默认使用左/前声道的EQ/DRC)

#if (TCFG_EQ_MODE_CHOOSE == 0)
#define TCFG_AUDIO_MDRC_ENABLE      2       //0:不使能低中DRC 1: 多带分频器使能 2: 多带分频后，再做一次全带处理使能
#define TCFG_LAST_WHOLE_DRC_ENABLE  1       //0:不使能最后的全带DRC; 1:使能
#elif (TCFG_EQ_MODE_CHOOSE == 1)
#define TCFG_EQ_DIVIDE_ENABLE                                       1               //0:前后通道共用EQ/DRC  1:支持EQ/DRC前后声道独立处理
#define TCFG_EQ_SPILT_ENABLE                                        1               //0:左右通道共用EQ  1:支持EQ左右声道独立处理
#define TCFG_DRC_SPILT_ENABLE                                       1               //0:左右通道共用DRC 1:支持DRC左右声道独立处理
#endif

bypass：勾选后该DRC不起作用。

启动时间：输入幅值在曲线以上时，启动DRC到声音幅值稳定所需时间。

释放时间：输入幅值在曲线以下时，关闭DRC到声音幅值稳定所需时间。

RMS时间：detect mode在RMS模式下有效，算法一小段数据的采样范围（包含多个采样点），用于求平均值，以一个数据代表这段时间的数据。

输入增益：进入该DRC前的一个数字gain增益。

输出增益：退出该DRC后的一个数字gain增益。

detect mode：

RMS算法：取多个采样点的平均声音幅值作为当前RMS时间的平均幅值，低频有效减少声音抖动，高频效果不明显（占用算力大）

PEAK算法：取多个采样点，取到的采样点都加入算法运算。

precision和precision+：precision精度比precision+差点，但是运算速度是precision+的一倍。

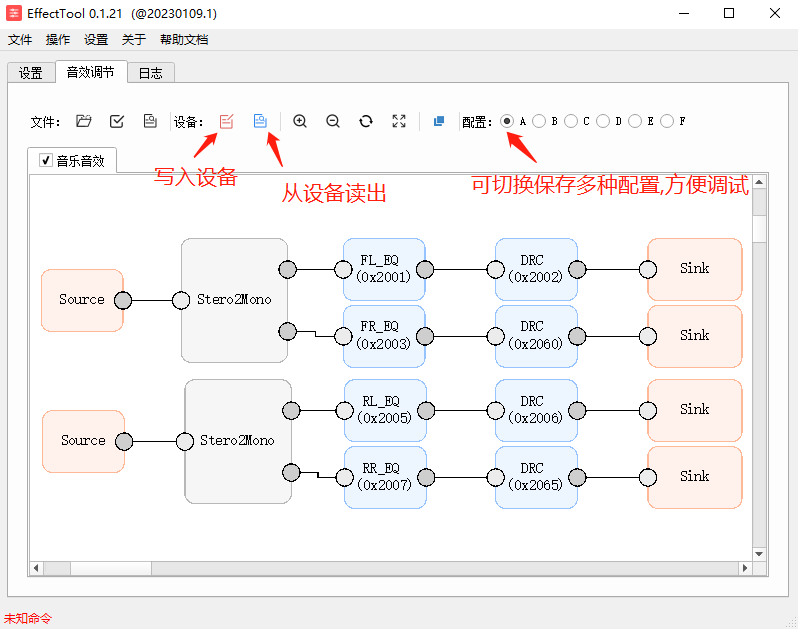

1.6 修改完后，点击”保存配置“，生成“eq_cfg_hw.bin”配置文件，将该文件放置 cpu/wl82/tools/cfg 目录下，重新烧录的时候会将该文件烧写进设备，也可以点击 加载配置文件 加载文件里的配置。设备开机时，首先会读取加载烧录进设备的EQ文件，当打开在线EQ调试，会加载当前工具的配置，可以点击左上角 将配置写入设备 覆盖设备里旧的配置，也可以点击 从设备中读取 按钮读取设备配置。

1. SDK代码需要在请求打开解码器时需要加上以下参数才会有EQ效果

#if TCFG_EQ_ENABLE
#if defined EQ_CORE_V1
    req.dec.attr |= AUDIO_ATTR_EQ_EN;
#if TCFG_LIMITER_ENABLE
    req.dec.attr |= AUDIO_ATTR_EQ32BIT_EN;
#endif
#if TCFG_DRC_ENABLE
    req.dec.attr |= AUDIO_ATTR_DRC_EN;
#endif
#else
    struct eq_s_attr eq_attr = {0};
    extern void set_eq_req_attr_parm(struct eq_s_attr * eq_attr);
    set_eq_req_attr_parm(&eq_attr);
    req.dec.eq_attr = &eq_attr;
    req.dec.eq_hdl = __this->eq_hdl;
#endif
#endif

9.6.2.3. 常见问题

Note

在线调试发送命令一直提示超时，请检查USB/串口 IO是否被其他模块占用,检查杜邦线连接是否正常

9.6.2.4. API参考

Warning

doxygenfile: Cannot find file “cpu/wl82/asm/eq.h
