2 开发说明

2.1 认证库使用

JL_Auth_x.x.x-release.har           --- RCSP认证库

主要应用场景：在RCSP命令交互之前进行认证，避免非目标设备与App进行RCSP命令通讯。

Important

只有设备端和App端LinkKey一致的设备才能认证成功。

App端设置LinkKey 方法

import { JLAuth } from 'rcsp';
JLAuth.setLinkKey( [0x06, 0x77, 0x5f, 0x87, 0x91, 0x8d, 0xd4, 0x23, 0x00, 0x5d, 0xf1, 0xd8, 0xcf, 0x0c, 0x14, 0x2b]);//数组长度必须是16

Warning

每次蓝牙连接只可以与设备进行一次认证，重复认证会导致认证失败。若设备端打开认证，小程序端未认证就与设备进行RCSP命令通讯(包含OTA)，设备不会回应命令。若设备端不打开认证，则不需要进行认证流程。

//初始化认证
let auth = new Auth()
//设备回复数据callback
let bleDataCallback: BleDataCallback = {
  onReceiveData(res: WechatMiniprogram.OnBLECharacteristicValueChangeCallbackResult) {
    //数据传输给认证库
    auth.handlerAuth(res.deviceId, res.value)
  }
}
//认证结果监听
let authListener: AuthListener = {
    //发送认证数据回调
  onSendData: (deviceId: string, data: ArrayBuffer) => {
    //调用发数接口
    this._SendData(deviceId, new Uint8Array(data))
  },
  //认证成功回调
  onAuthSuccess: () => {
    //移除设备回复数据callback
    BleDataHandler.removeCallbacks(bleDataCallback)
    //通知RCSP_SDK连接成功
    this.rcspOp.transmitDeviceStatus(new Device(device.deviceId), Connection.CONNECTION_CONNECTED)
  },
  //认证失败回调
  onAuthFailed: () => {
    //移除设备回复数据callback
    BleDataHandler.removeCallbacks(bleDataCallback)
    this.bleConnect.disconnect()
  },
}
//添加设备回复数据callback
BleDataHandler.addCallbacks(bleDataCallback)
//开始认证
auth.startAuth(device.deviceId, authListener)

设备断开时，请结束认证。避免认证失败回调，调用RcspImpl初始化，出现RCSP初始化失败现象。

//结束认证
auth.stopAuth()

2.2 RCSP库使用

JL_RCSP_x.x.x-release.har           --- RCSP协议库

RCSP命令架构图：

SDK初始化：

Note

rcspOp.setOnSendDataCallback ：蓝牙发送数据

rcspOp.transmitDeviceData ：蓝牙回复数据

import { JL_RCSP } from 'rcsp';

//初始化
let rcspOp = new JL_RCSP.RcspImpl();
//设置RCSP发送数据回调
rcspOp.setOnSendDataCallback({
  sendDataToDevice: (device: JL_RCSP.BtDevice, data: Uint8Array): boolean => {
    //TODO 调用发数接口
    throw new Error('Function not implemented.');
  }
})
//设备回复数据callback
const bleDataCallback = {
  onReceiveData(res) {
    //数据传输给RCSP库
    rcspOp.transmitDeviceData(new JL_RCSP.BtDevice(res.deviceId), new Uint8Array(res.value))
  }
}
//添加设备回复数据callback
BleDataHandler.addCallbacks(bleDataCallback)
//RCSP事件回调
const onRcspCallback: JL_RCSP.OnRcspCallback = {
  /**
   * Rcsp协议初始化回调
   *
   * @param _device 已连接设备
   * @param _isInit 初始化结果
   */
  onRcspInit: (_device: JL_RCSP.BtDevice | null, _isInit: boolean) => {
  },
  /**
   * 设备主动发送的rcsp命令回调
   *
   * @param _device  已连接设备
   * @param _command RCSP命令
   */
  onRcspCommand: (_device: JL_RCSP.BtDevice | null, _command: JL_RCSP.Command) => {
  },
  /**
   * 设备回复的rcsp命令回调
   *
   * @param _device  已连接设备
   * @param _command RCSP命令
   */
  onRcspResponse: (_device: JL_RCSP.BtDevice | null, _command: JL_RCSP.Command) => {
  },
  /**
   * 设备主动发送的数据命令回调
   *
   * @param _device  已连接设备
   * @param _dataCmd 数据命令
   */
  onRcspDataCmd: (_device: JL_RCSP.BtDevice | null, _dataCmd: JL_RCSP.Command) => {
  },
  /**
   * RCSP错误事件回调
   *
   * @param _device  设备对象
   * @param _error   错误码 (参考{@link com.jieli.rcsp.data.constant.RcspError})
   * @param _message 错误描述
   */
  onRcspError: (_device: JL_RCSP.BtDevice | null, _error: number, _message: string) => {
  },
  /**
   * 需要强制升级回调
   *
   * @param _device 需要强制升级的设备
   */
  onMandatoryUpgrade: (_device: JL_RCSP.BtDevice | null) => {
  },
  /**
   * 设备连接状态
   *
   * @param _device 蓝牙设备
   * @param _status 连接状态
   */
  onConnectStateChange: (_device: JL_RCSP.BtDevice | null, _status: JL_RCSP.ConnectState) => {
  },
}
//添加RCSP事件回调
rcspOp.addOnRcspCallback(onRcspCallback)

如何传输设备的连接状态:

Important

当传输设备状态之后，SDK就会开始与设备进行RCSP协议初始化(获取设备相关信息等)。初始化结果从 OnRcspCallback.onRcspInit() 回调

Warning

打开认证时，先认证成功，再传输连接状态

//设备连接已连接(打开认证时，先认证成功，再传输连接状态)
rcspOp.transmitDeviceState(new JL_RCSP.BtDevice(result.deviceId), JL_RCSP.ConnectState.CONNECTION_CONNECTED)


//设备连接已断开
rcspOp.transmitDeviceState(new JL_RCSP.BtDevice(result.deviceId), JL_RCSP.ConnectState.CONNECTION_DISCONNECT)

如何发送命令给设备:

//创建一条命令（例如：获取固件特征信息）
let device: JL_RCSP.BtDevice | null = rcspOp.getUsingDevice();
//构建命令
const param = new JL_RCSP.ParamTargetInfo(0xffffffff, 2); //android平台：0，iOS：1，小程序：2
let command = new JL_RCSP.CmdGetTargetInfo(param);
//构建命令回复回调
const commandCallback: JL_RCSP.CommandCallback<JL_RCSP.CmdGetTargetInfo> = {
onCmdResponse(device: JL_RCSP.BtDevice, command: JL_RCSP.CmdGetTargetInfo) {
    //命令状态是否成功
    if (command.getStatus() != JL_RCSP.CommonRespParam.STATUS_SUCCESS) {
    const code = JL_RCSP.RCSPErrorCode.ERR_RESPONSE_BAD_STATUS;
    return
    }
    const response = command.getResponse()
    //命令是否有回复
    if (null == response) {
    return;
    }
    //强制转换成对应的Response
    const responseTargetInfo = response as JL_RCSP.ResponseTargetInfo
    //获取命令回复解析后的属性（举例：设备的版本名称）
    responseTargetInfo.versionName;
},
onError(device: JL_RCSP.BtDevice, code: number, message: string) {
    //命令异常
}
}
//发送命令
if (device != null) {
//命令超时时间
const timeoutMs = JL_RCSP.RcspConstant.DEFAULT_SEND_CMD_TIMEOUT;
rcspOp.sendRCSPCommand(device, command, timeoutMs, commandCallback);
}

2.3 OTA库使用

JL_OTA_x.x.x-release.har           --- OTA库

Note

OTA库的使用方式： 方式1：使用OTAWrapper类进行OTA，对OTA库进行进一层封装(处理Auth，回连设备，管理RcspImpl)，方便使用。可以内部管理RcspImpl,也可以外部管理RcspImpl。(推荐使用) 方式2：使用JL_OTA.RcspOTAManager类进行OTA，对OTA流程使用RCSP命令进行交互。需实现处理设备的认证流程，回连流程，管理RcspImpl。 方式3：使用JL_OTA.OTAImpl类进行OTA，负责控制OTA流程。需自己处理命令。(不推荐使用)

2.3.1 使用OTAWrapper进行OTA

通常情况下，我们只需要通过使用OTAWrapper就可以完成OTA功能。不需要实现和使用OTA库的接口。

第一步：初始化OTAWrapper

//OTAWrapper 初始化
const otaWrapperOption: OTAWrapperOption = {
    /**是否需要认证。 在上层已经认证过，就不需要认证。**/
    isUseAuth: () => {
        return this._BluetoothConfigure.isUseAuth
    },
    /**是否需要回连。 在上层进行回连，就不需要内部回连。**/
    isInnerReconnect: () => {
        return true
    },
    /**扫描设备--一定是BLE设备，目前BootLoader设备只有BLE类型**/
    sanDevice: () => {
        //todo 实现蓝牙扫描操作
    },
    /**连接设备--一定是BLE设备，目前BootLoader设备只有BLE类型**/
    connectDevice: (device: BluetoothDevice) => {
        //todo 实现蓝牙连接操作
    },
    /**断开设备**/
    disconnectDevice: (device: BluetoothDevice) => {
        //todo 实现蓝牙断开操作
    },
    /**发送数据(非必须实现)，
    * 必须实现的情况：
    * - 1.内部创建并管理RCSPImpl, 即OTAWrapperOption.getRCSPImpl未实现
    * - 2.需要进行认证, 即OTAWrapperOption.isUseAuth返回false
    * **/
    sendData: (device: BluetoothDevice, data: Uint8Array) => {
       //todo 实现蓝牙发数操作
    }
    /**获取RCSPImpl(非必须实现)。
    * - 上层管理RCSPImpl则需要实现,如使用jl-rcsp-op时需要实现。
    * - 上层不管理RCSPImpl则不需要实现，由内部创建并管理RCSPImpl
    *  **/
    //getRCSPImpl?(device: BluetoothDevice): RCSPProtocol.RcspImpl | undefined
}
this._OTAWrapper = new OTAWrapper(otaWrapperOption)

第二步：监听蓝牙连接状态并同步OTAWrapper

// 通知 OTAWrapper 蓝牙连接成功
this._OTAWrapper.onConnectStateSuccess(dev)

// 通知 OTAWrapper 蓝牙连接失败
this._OTAWrapper.onConnectStateFailed(dev)

// 通知 OTAWrapper 蓝牙连接断开
this._OTAWrapper.onConnectStateDisconnect(dev)

第三步：监听蓝牙扫描状态并同步OTAWrapper

// 通知 OTAWrapper 发现设备
this._OTAWrapper.onScanFound(devs)

// 通知 OTAWrapper 扫描设备停止
this._OTAWrapper.onSanDeviceStop()

第四步：监听蓝牙数据推送并同步OTAWrapper

// 通知 OTAWrapper 收到数据
this._OTAWrapper.onReceiveData(OTADevice(res.deviceId), res.value)

第五步：连接设备

连接设备时，会进行RCSP的认证和RCSP的初始化。当认证失败或者初始化失败时，SDK会主动断开设备（OTAWrapperOption.disconnectDevice）。

若需要监听设备的初始化状态。可在OTAWrapper注册RCSP回调(OTAWrapper.registerRcspCallback)。

若需要判断设备是否初始化成功，可调用IOTAWrapper.isRCSPInit方法。

第六步：开始OTA

/*--- 开始执行OTA升级 ---*/
//创建OTA配置项
const otaConfig: JL_OTA.OTAConfig = new JL_OTA.OTAConfig()
//是否支持新的回连方式
otaConfig.isSupportNewRebootWay = true
//升级目标设备
const device = connectedDevices[0]
const onUpgradeCallback: OnUpgradeCallback = {
    onStartOTA: () => {
    // 开始升级
    },
    onExecuteDisconnectDevice: (): void => {
     /** 执行断开设备.
       * Spp设备需实现断开设备，
       * Ble设备不需要实现断开设备.
       * */
    },
    onNeedReconnect: (reConnectMsg: JL_OTA.ReconnectInfo, reconnectCallback: JL_OTA.OnResultCallback<string>) => {
    // 正在回连
    /**  note： 如果需要使用自定义回连方式，请在此处实现。
     *  连接成功时，调用 reconnectCallback.onResult(device.deviceId);通知SDK 设备的新的deviceId。
     * **/
    },
    onProgress: (type:  JL_OTA.UpgradeType, progress: number) => {
    // 升级进度回调
     if (type ==  JL_OTA.UpgradeType.UPGRADE_TYPE_CHECK_FILE) {
      // 校验文件（传输BootLoader）
      } else if (type ==  JL_OTA.UpgradeType.UPGRADE_TYPE_FIRMWARE) {
      // 传输升级内容
      }
    },
    onStopOTA: () => {
    // 升级结束
    },
    onCancelOTA: () => {
    // 升级取消
    },
    onError: (error: number, message: string) => {
    // 升级失败
    },
    onReadData: (offset: number, size: number): Uint8Array | undefined => {
     //读取升级文件的数据
    },
    onRCSPInit: (deviceId: string, isInit: boolean) => {
        //回调通知-RCSP初始化结果
    }
}
this._OTAWrapper.startOTA(device, otaConfig, onUpgradeCallback)

关于如何获取设备的固件版本信息:

Important

获取设备的固件版本信息，可用以下几种方式进行：

1.初始化设备成功后，上层可获取设备信息( OTAWrapper.getDeviceInfo() ),设备信息中包含了固件的版本信息( deviceInfo.versionName 和 deviceInfo.versionCode )

2.自定义命令交互

2.4 单备份升级注意事项

关于单备份的强制升级有以下几点注意事项：

Important

1. 设备单备份升级在传输Loader系统完成后，假如出现升级失败，设备会进入强制升级模式（既此刻设备会一直跑Loader系统，非正常系统），我们只需要对强制升级设备进行升级，升级成功后就可以正常使用。

2. 设备进入Loader系统后，通常情况下，是不支持固件端其余功能，包括自定义的命令通讯交互。需特殊处理，请跟固件开发人员沟通。

3. 如果应用开发时，对蓝牙连接有特殊处理（举例：连接应答的命令机制，超时断开），需要特殊考虑强制升级设备的情况，进行处理。

举例处理：应用需求-蓝牙连接时，App向设备发送连接命令，设备若超时没有回复连接命令 ，App端主动断开设备。

当设备是强制升级设备且是新回连广播包时，我们可通过广播包判断出该设备是强制升级设备，直接跳过连接应答机制。

当设备是强制升级设备且是旧回连广播包时，我们需要先连接上设备，通过RCSP-SDK获取到设备信息，才可判断设备是不是强制升级设备，视情况跳过连接应答机制。

4. 若打开认证，进入强制升级模式后(包括升级过程中的回连)，连接设备也需要先进行认证，才能进行RCSP通讯。

关于单备份如何检查设备是否需要强制升级：

Important

检验设备是否需要强制升级，可用以下几种方式进行：

1.连接上设备后,传输连接状态给RCSP-SDK（ RcspOpImpl.transmitDeviceStatus() ）。当OnRcspCallback 回调初始化成功后( OnRcspCallback.onRcspInit() )，上层可获取设备信息( RcspOpImpl.getDeviceInfo() ),设备信息中包含了是否需要强制升级( deviceInfo.mandatoryUpgradeFlag==1 )

2.连接上设备后,传输连接状态给RCSP-SDK（ RcspOpImpl.transmitDeviceStatus() ）。当OnRcspCallback 回调需要强制升级时( OnRcspCallback.onMandatoryUpgrade() ) ，则表示该设备需要强制升级。不需要强制升级的设备是不会回调的。

3.当设备端使用的是升级新回连广播包时，只要收到该广播包就可以认为该设备需要强制升级。

4.在Loader系统内自定义命令交互（不推荐，理论可行）

2.5 单备份升级的新回连广播包

该功能可选用:在设备端或小程序端之一选择不使用新回连,设备就会使用旧的广播包。小程序端配置 OTAConfig.isSupportNewRebootWay

部分设备和部分手机单备份升级时，在回连过程中，系统会直接回连上设备，导致SDK回连设备超时。故此在切换到Loader系统时，设备换了一个新的蓝牙地址，App端通过设备的广播包去判断设备是不是当前升级设备。

新回连广播包格式：

Byte0-4	Byte5	Byte6-11	Byte12-13	Byte14-15	Byte16	Byte17	Byte18-26
JLOTA（标识）	0	原BLE地址
JLOTA（标识）	1	原BLE地址	UID	PID	Bit7-4：Type Bit3-0：Version	电量	保留位

2.6 注意事项

1. 为了防止单备份升级失败导致固件变”砖”, 因此固件单备份升级失败后会进入强制升级模式

2. 因为未连接设备时, 不知道设备状态, 所以库初始化成功后需要查询设备升级状态

3. 当连接上设备（若打开认证，需要先认证成功）后，可以将设备连接状态传输给RcspOpImpl

4. 用户SDK或APP应该具备回连上一次连接的蓝牙设备的功能, 用于强制升级时自动回连设备, 再通过OTA升级更新固件

5. 单备份方案,下载boot完成后,会先断开已连接的蓝牙(SPP或BLE), 进入uboot后,然后回连BLE

6. 双备份方案, 不需要回连过程，直接开始升级流程

2.7 时序图

时序图仅作参考，具体细节以代码实际为准。

2.7.1 RCSP初始化时序

RCSP初始化时序图

2.7.2 RCSP OTA单备份升级时序

RCSP OTA单备份升级时序时序图

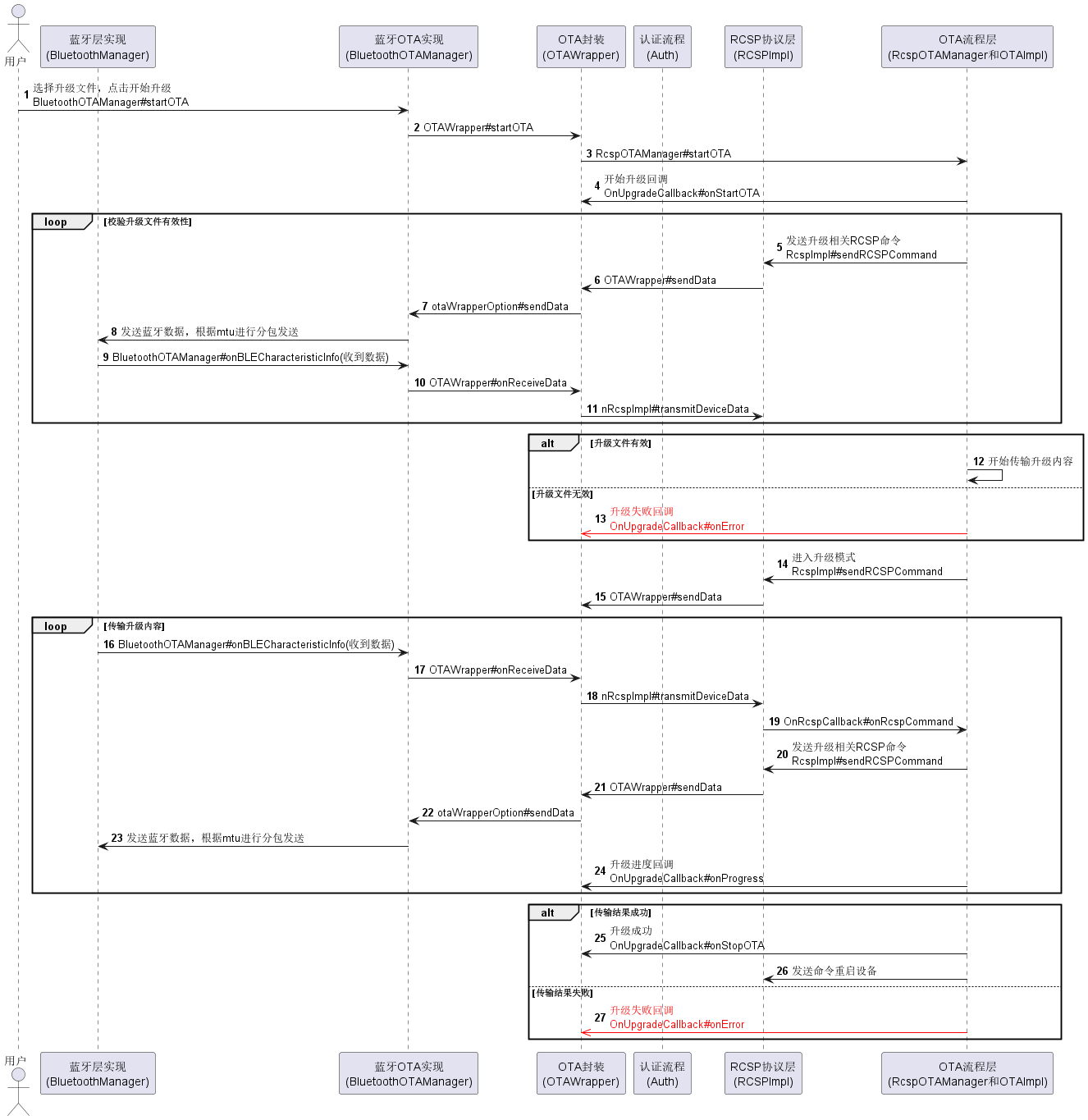

2.7.3 RCSP OTA双备份备份升级时序

RCSP OTA单备份升级时序时序图
