1 接入流程

1.1 支持环境

环境	兼容范围	备注
软件系统	目标版本: Android API 33 最低版本: Android API 19	支持BLE功能
固件SDK	BR23-watch-SDK, BR28-watch-SDK等	建议咨询SDK负责人
开发工具	Android Studio	建议使用最新版本

1.2 库导入

1.2.1 依赖库

Important

XXX 为版本号，请以最新发布版本为准

jl_bluetooth_connect_Vxxx-release.aar ：蓝牙连接相关, 参考杰理连接开发文档(Android)
jldecryption_vxxx-release.aar : 加密相关
JL_Watch_Vxxx-release.aar : 健康功能相关
jl_rcsp_Vxxx-release.aar : 基础协议相关
BmpConvert_Vxxx-release.aar : 图片转换, 参考 2.3.14 图像转换
jl_bt_ota_Vxxx-release.aar : 杰理蓝牙升级相关, 参考杰理OTA外接库开发文档(Android)

1.2.2 导入库

<-- 1.将1.2.1的aar文件放入工程目录中的对应moudle的lib文件夹下 --!>
<-- 2.在moudlu的build.gradle中添加 --!>
implementation fileTree(include: ['*.aar'], dir: 'libs')

1.2.3 必要权限

<-- 使用蓝牙权限 --!>
    <uses-permission android:name="android.permission.BLUETOOTH"/>
<uses-permission android:name="android.permission.BLUETOOTH_ADMIN"/>
    <-- 定位权限，官方要求使用蓝牙或网络开发，需要位置信息 --!>
<uses-permission android:name="android.permission.ACCESS_COARSE_LOCATION"/>
    <uses-permission android:name="android.permission.ACCESS_FINE_LOCATION" />
<-- Android 12+ 需要增加蓝牙连接权限 --!>
<uses-permission android:name="android.permission.BLUETOOTH_CONNECT" />

1.3 SDK配置

1.3.1 继承父类

//实现健康管理类
public  class  WatchManager extends  WatchOpImpl{

   private BluetoothDevice mTargetDevice;

   public static WatchManager getInstance() {
       if (null == instance) {
           synchronized (WatchManager.class) {
              if (null == instance) {
                  instance = new WatchManager(FUNC_WATCH);
               }
            }
        }
        return instance;
   }

   //func FUNC_WATCH:手表功能
   //FUNC_RCSP：仅仅使用rcsp协议
   //FUNC_FILE_BROWSE：使用rcsp协议和目录浏览功能
    public WatchManager(int func) {
        super(func);
    }
     /**
      * 获取当前连接的设备，sdk的操作都是基于该设备
      * @return 目标设备
      */
    @Override
    public BluetoothDevice getConnectedDevice() {
        //TODO: 客户重写实现功能
         return mTargetDevice;
    }

            /**
     * SDK通知外部需要发送数据
     * @param device 蓝牙设备对象
     * @param data   数据包 byte数组
     * @return false：发送失败  true:发送成功
     */
    @Override
    public boolean sendDataToDevice(BluetoothDevice device, byte[] data) {
        //TODO: 客户重写实现功能
         return false;
    }
}

1.3.2 外部状态和数据同步

WatchManager mWatchManager = WatchManager.getInstance();
//1. 通知SDK蓝牙设备状态
//targetDevice : 目标设备
//connection status : 连接状态
//注意：连接状态需要转换成StateCode的连接状态
mWatchManager.notifyBtDeviceConnection(targetDevice, StateCode.CONNECTION_OK);
//2. 通知SDK接收数据
//targetDevice： 目标设备
//data:byte数组， 接收到目标数据发送的数据
mWatchManager.notifyReceiveDeviceData(targetDevice,data);
//3. SDK通知外部需要发送数据（在子类重写方法实现）
//device: 目标设备
//data: 发送数据
sendDataToDevice(BluetoothDevice device, byte[] data);

Important

透传连接状态需要转换库内定义的连接状态
如设备需要 认证流程 ，请连接成功后并完成设备认证流程再回调成功状态
发送数据接口，如果是 BLE实现 ，需要注意 MTU分包 和 队列式发数
- BLE的MTU分包处理: BLE 连接会协商MTU值, 超出MTU的值, 会被系统抛弃。

  为了避免数据丢失, 请按照MTU大小发送, 若发送数据长度超过MTU, 则需要进行MTU分包发送处理
- BLE发送-队列式发数: BLE并发式发送容易导致手机系统BLE底层协议栈卡住。

  建议发送数据后根据 BluetoothGattCallback#onCharacteristicWrite 回调的状态，进行 队列式发数 处理

1.3.3 SDK状态数据回调

WatchManager mWatchManager =   WatchManager.getInstance();

//1.手表表盘相关回调
mWatchManager.registerOnWatchCallback(new OnWatchCallback() {
    //参考3.2的说明

    /**
     * RCSP协议初始化状态回调
     *
     */
    @Override
    public void onRcspInit(BluetoothDevice device, boolean isInit) {
       //1. RCSP协议初始化是否成功
       //2. 当条件1成立后，会去判断是否支持手表功能
       //3. 当条件2成立后，会去初始化手表协议
    }

    /**
     * 手表系统初始化状态回调
     *
     * @param code 初始化状态
     *             <p>
     *             若是0，表示初始化成功；其他值，为错误码
     *             </p>
     */
    public void onWatchSystemInit(int code) {
            //code为0时，意味着库的初始化已完成，可以进行功能操作
        //code为错误码时，需要断开设备
    }
});

//2.设备主动推送事件回调
mWatchManager.registerOnRcspEventListener(new OnRcspEventListener() {
    //参考3.3的说明
});

Important

onWatchSystemInit 的错误码，可以参考 3.13 错误码定义

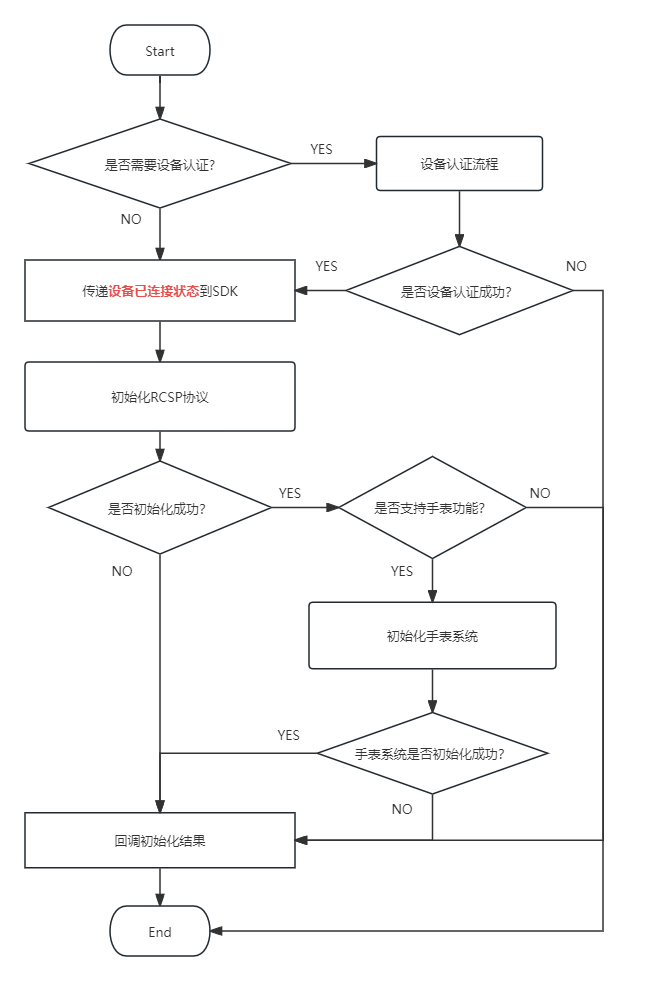

1.3.4 SDK初始化流程

1.3.5 异常处理

异常状态，是固件系统发生异常返回的状态。用户必须处理固件的异常，才能正常使用设备。

1.3.5.1 监听异常状态

//WatchManager是WatchOpImpl的子类，须在1.3配置好sdk
WatchManager mWatchManager = WatchManager.getInstance();
final OnWatchCallback watchCallback = new OnWatchCallback() {
    @Override
    public void onRcspInit(BluetoothDevice device, boolean isInit) {
        super.onRcspInit(device, isInit);
        //回调RCSP协议初始化状态
        //首先会初始化RCSP协议
        //RCSP初始化失败，按以下情况排查:
        //1. 是否没有通过设备认证
        //2. 是否发送数据异常
    }

    @Override
    public void onWatchSystemInit(int code) {
        super.onWatchSystemInit(code);
        //回调手表系统初始化状态
        //检测到支持手表功能，会进行手表系统初始化
        //手表系统初始化失败，按以下情况排查:
        //1. 是否设备离线
        //2. 设备是否支持手表功能
        //3. 手表系统是否发送异常
    }

    @Override
    public void onWatchSystemException(BluetoothDevice device, int sysStatus) {
        super.onWatchSystemException(device, sysStatus);
        //回调手表系统异常
        //AC695N_WATCH_SDK可能会回调系统异常，需要进行恢复系统的操作，恢复成功后才能正常使用手表功能。
        //AC701N_WATCH_SDK一般不会回调系统异常，内部处理了。
    }

    @Override
    public void onMandatoryUpgrade(BluetoothDevice device) {
        super.onMandatoryUpgrade(device);
        //回调设备需要强制升级
        //此情况一般发生在单备份升级异常后。导致设备处于强制升级状态。
        //此时设备仅有BLE，而且BLE仅支持OTA功能。只有强制升级成功后，才能正常使用
    }

    @Override
    public void onResourceUpdateUnfinished(BluetoothDevice device) {
        super.onResourceUpdateUnfinished(device);
        //回调设备资源未更新完成
        //此情况一般发生在更新资源失败后，导致设备处于更正资源状态。
        //此情况设备手表系统能运行，但是部分资源受损，需要更新资源完成，才能正常使用。
        //部分资源受损，强行使用功能，可能导致设备死机。
    }

    @Override
    public void onNetworkModuleException(BluetoothDevice device, NetworkInfo info) {
        super.onNetworkModuleException(device, info);
        //回调网络模块发送异常
        //此情况一般发送在网络模块升级失败后，设备检测到网络模块(4G模块)异常
        //此情况建议强制升级网络模块，网络模块升级完成后，才能正常使用网络功能。
    }
};
//注册手表事件监听器
mWatchManager.registerOnWatchCallback(watchCallback);

//不需要使用时，注销回调
//mWatchManager.unregisterOnWatchCallback(watchCallback);

1.3.5.2 获取异常状态

除了监听，用户可以通过SDK的接口查询设备的异常状态是否存在

强制升级状态

//WatchManager是WatchOpImpl的子类，须在1.3配置好sdk
WatchManager watchManager = WatchManager.getInstance();
final DeviceInfo deviceInfo = watchManager.getDeviceInfo();
if(null == deviceInfo) return; //设备未初始化完成
deviceInfo.isMandatoryUpgrade(); //设备是否需要强制升级

手表系统异常状态

//WatchManager是WatchOpImpl的子类，须在1.3配置好sdk
WatchManager watchManager = WatchManager.getInstance();
//获取外挂Flash信息
final ExternalFlashMsgResponse externalFlashMsg = watchManager.getExternalFlashMsg(watchManager.getConnectedDevice());
if(null == externalFlashMsg) return; //设备不支持手表功能
boolean isSysException = externalFlashMsg.getSysStatus() != 0; //判断手表系统是否异常，0是正常，其他值为异常

资源更新未完成状态

//WatchManager是WatchOpImpl的子类，须在1.3配置好sdk
WatchManager watchManager = WatchManager.getInstance();
 final DeviceInfo deviceInfo = watchManager.getDeviceInfo();
 if (null == deviceInfo) return; //设备未初始化完成
 //判断设备是否处于更新资源模式
 //0 为正常模式， 1为更新资源模式
 boolean isUpdateResource = deviceInfo.getExpandMode() == WatchConstant.EXPAND_MODE_RES_OTA;

网络模块升级异常状态

//WatchManager是WatchOpImpl的子类，须在1.3配置好sdk
 WatchManager watchManager = WatchManager.getInstance();
 final DeviceInfo deviceInfo = watchManager.getDeviceInfo();
 if (null == deviceInfo) return; //设备未初始化完成
 //获取网络模块信息
 final NetworkInfo networkInfo = deviceInfo.getNetworkInfo();
 if(null == networkInfo){//设备不支持网络模块功能
     //需要等 onWatchSystemInit 回调成功后，再查询
     return;
 }
 boolean isNetworkModeException = networkInfo.isMandatoryOTA(); //网络模块是否需要强制升级

1.3.5.3 处理异常状态

解决固件异常状态的方案

固件强制升级状态

通过 升级固件 的方式来解决。具体操作参考杰理OTA外接库开发文档(Android)
手表系统异常状态

通过 恢复系统 的方式来解决。参考 2.3.10 系统恢复
资源更新未完成状态

通过 资源更新 的方式来解决。参考 2.3.9 资源更新
网络模块升级异常状态

通过 网络模块升级 的方式来解决。参考 2.18.3 开始网络模块OTA

1.3.6 设备认证

是否需要 设备认证 , 需要与固件工程师确认。公版固件SDK默认是 开启设备认证的。

//1. 初始化RcspAuth对象，需要实现发送数据接口和设置数据监听器
RcspAuth mRcspAuth = new RcspAuth(new RcspAuth.IRcspAuthOp() {
        @Override
        public boolean sendAuthDataToDevice(BluetoothDevice device, byte[] data) {
            return sendDataToDevice(device, data);
        }
    }, mRcspAuthListener);
//2.当设备连接成功时，开始设备认证
mRcspAuth.stopAuth(device, false); //清除旧的设备认证
boolean ret = mRcspAuth.startAuth(device); //开始设备认证, 结果是操作结果
//3.在接收设备数据回调处，进行设备认证数据处理
if (!isAuthDevice(device)) {
    mRcspAuth.handleAuthData(device, rawData);
} else {
    //TODO: 其他数据处理
}
//4.认证结果会通过监听器回调
//5.不需要使用设备认证功能时，请销毁RcspAuth对象
//mRcspAuth.destroy();

● 发送接口

public interface IRcspAuthOp {
    /**
     * 向蓝牙设备发送认证数据
     *
     * @param device 蓝牙设备对象
     * @param data   数据包
     * @return 操作结果
     */
    boolean sendAuthDataToDevice(BluetoothDevice device, byte[] data);
}

● 认证事件监听器

/**
 * Rcsp认证监听器
 */
public interface OnRcspAuthListener {
    /**
     * 初始化结果回调
     *
     * @param result 结果
     */
    void onInitResult(boolean result);

    /**
     * 设备认证成功回调
     *
     * @param device 蓝牙设备
     */
    void onAuthSuccess(BluetoothDevice device);

    /**
     * 设备认证失败回调
     *
     * @param device  蓝牙设备
     * @param code    错误码
     * @param message 错误信息
     */
    void onAuthFailed(BluetoothDevice device, int code, String message);
}

1.3.7 参考示例代码

示例工程[宜动健康工程包] test包下 WatchManagerTest.java

../../_images/WatchManager_import_code.png
